APDL基础与仿真重启理论探究

重启动技术：

和多载荷步一样能实现不同载荷的先后加载。

第一次分析完成后，想把更多的载荷步加入到分析中，或者在线性分析中加入别的加载条件，或者在瞬态分析中加入另外的时间里程加载曲线，或者在非线性分析收敛失败时需要恢复。

多点重启动，可以保存多个子步的结果文件，可以从任何一个保存的子步结果重启动运算。

WB中也可以方便地完成重启动。

简单命令流案例如下：

finish

/clear

/prep7

et,1,42

mp,ex,1,2.1e5

mp,nuxy,1,0.3 !单元及材料属性

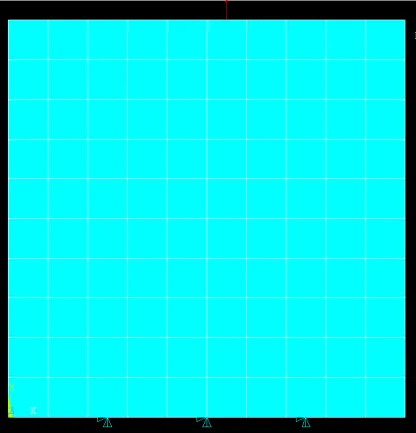

rect,0,100,0,100 !建模

esize,10,

amesh,all !划分网格

dl,1,all,all

sfl,3,pres,-100

/pbc,all,1 !边界条件

finish

/solu

nlgeom,on !打开大变形

nsubst,4 !设置4子步

antype,static,new !分析类型结构静力求解

outres,all,all !记录每一步结果

autots,off !关闭自动步长

time,1 !求解时间1s

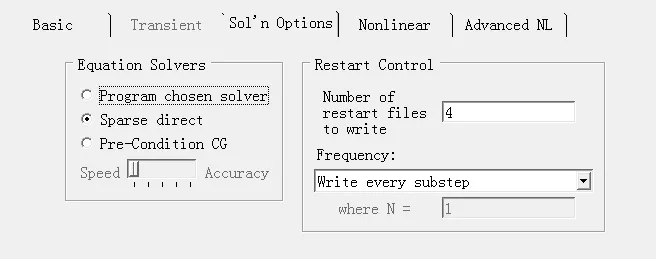

rescontrol, ,all,1,4 !重启动设置，每一子步保存文件，共4个重启动文件。可以从这4个文件中，任意一个，重新启动运算。

Solve !可以通过时间里程后处理，查看载荷步对结果的影响

finish

/solu

antyp, ,rest,1,2 !从第二步开始重新加载

sfl,3,pres,-200 !线载荷压力改为-200

solve !可以通过时间里程后处理，查看载荷步对结果的影响，对比不同

finish
