Workbench外部数据加载：单元数据应用实践

Workbench中外部数据的使用——单元数据的加载

ANSYS Workbench提供了一个综合性数据交换的平台，供不同的模块之间进行数据互换，进行耦合分析。本实例以电磁—温度场耦合为例来说明（公众号:CAE_ANSYS）

1.建立耦合关系

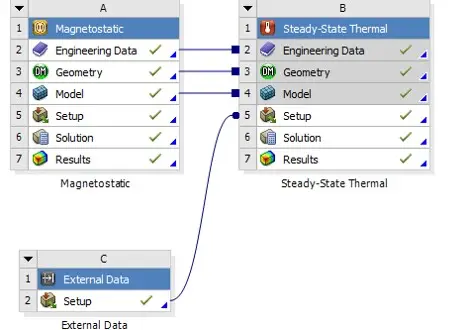

建立如图所示的模块，先进行常规的电磁场分析。

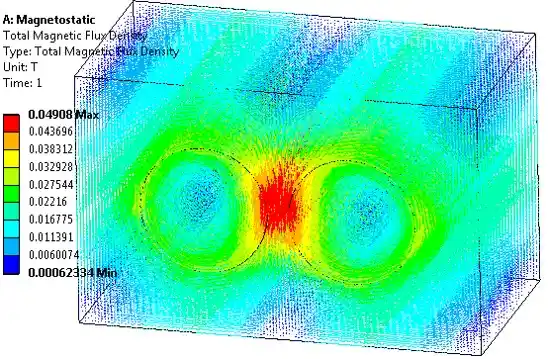

以两根反向通电导体为例，导体通电，产生磁场，导体上产生热量，结果如图所示

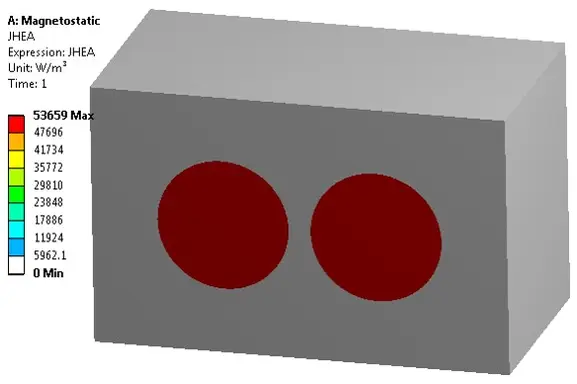

结果为电磁场分布和热量生成

2导出数据

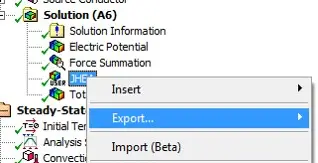

添加热量结果，JHEA，单位为w/m³，将热量结果导出去，生成结果文件，如图所示

3.外部数据读取结果

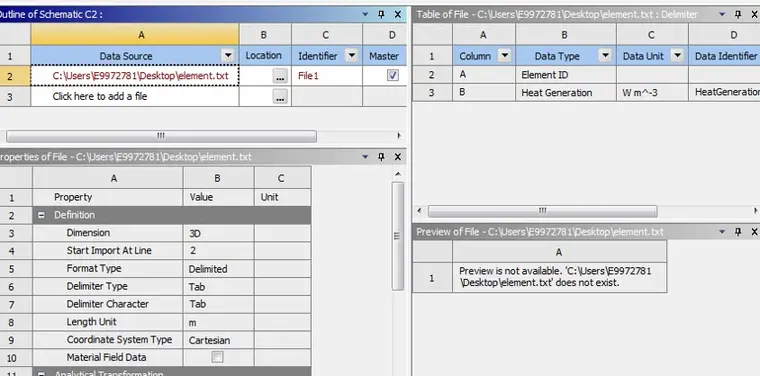

添加external data模块，然后添加外部数据的文件，设置相应的参数。关键是设置读取文件的格式，设置读取文件的意义，因为文件仅仅是编号和数据，软件并不知道你要设置为什么变量

本次分析设置为热生成，如图所示

4.读取数据

在热分析模块，读取电磁分析的网格和模型文件，在边界条件位置会生成imported load，读取heat generation，选择所有的物体，在添加相应的散热系数就可以了

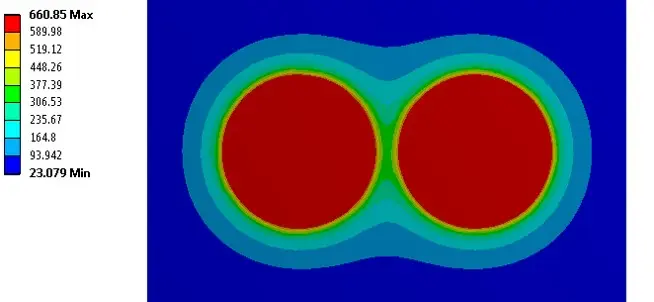

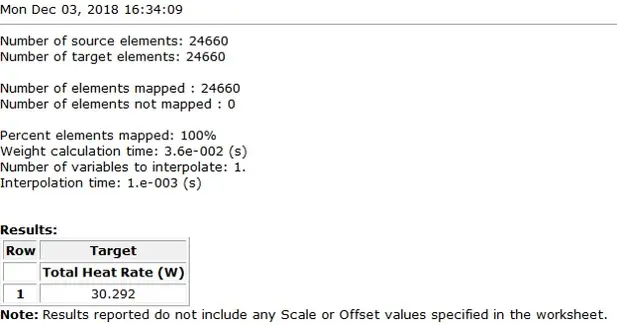

结果和温度分布如图所示
