ANSYS Workbench导出计算数据设置指南

Mechanical应用是Ansys Workbench的重要组成部分，可进行力学分析、热分析、电磁分析等。

载荷与约束被称为边界条件，只有在正确的设置情况下，才能反映真实的载荷与约束情况。

Mechanical中有4种类型的边界条件：惯性载荷、结构载荷、结构约束、热载荷。

很多情况下，在计算完成后需要将结果导出，作为条件提供给别人，或者需要将节点信息提取出来，进行数据差值使用，操作如下：

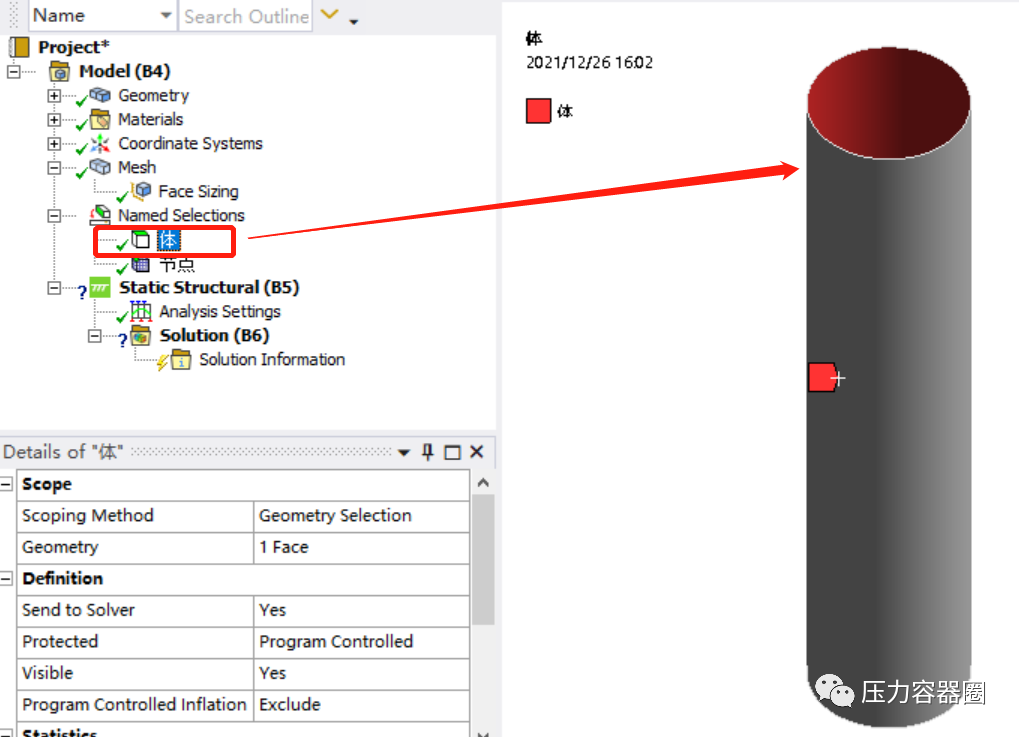

图1 对体进行命名

然后右键选择Create Nodal Named Selection，创建了上面体分组中的节点分组。

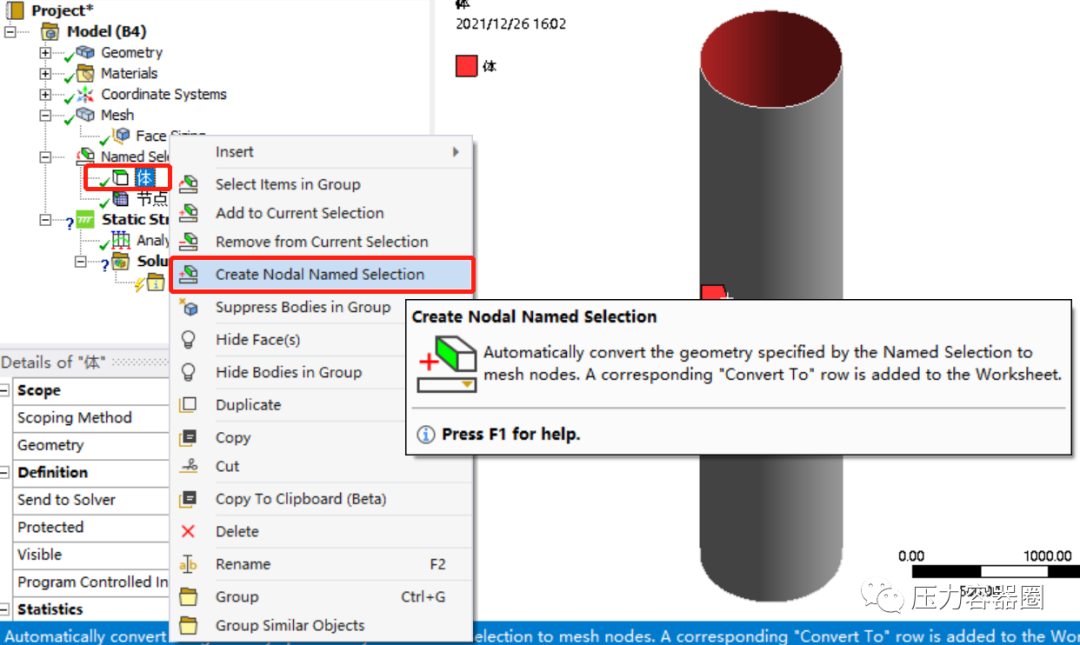

图2 创建节点分组

提取节点信息，右键点击节点组进行如下操作即可提取。如下图所示：

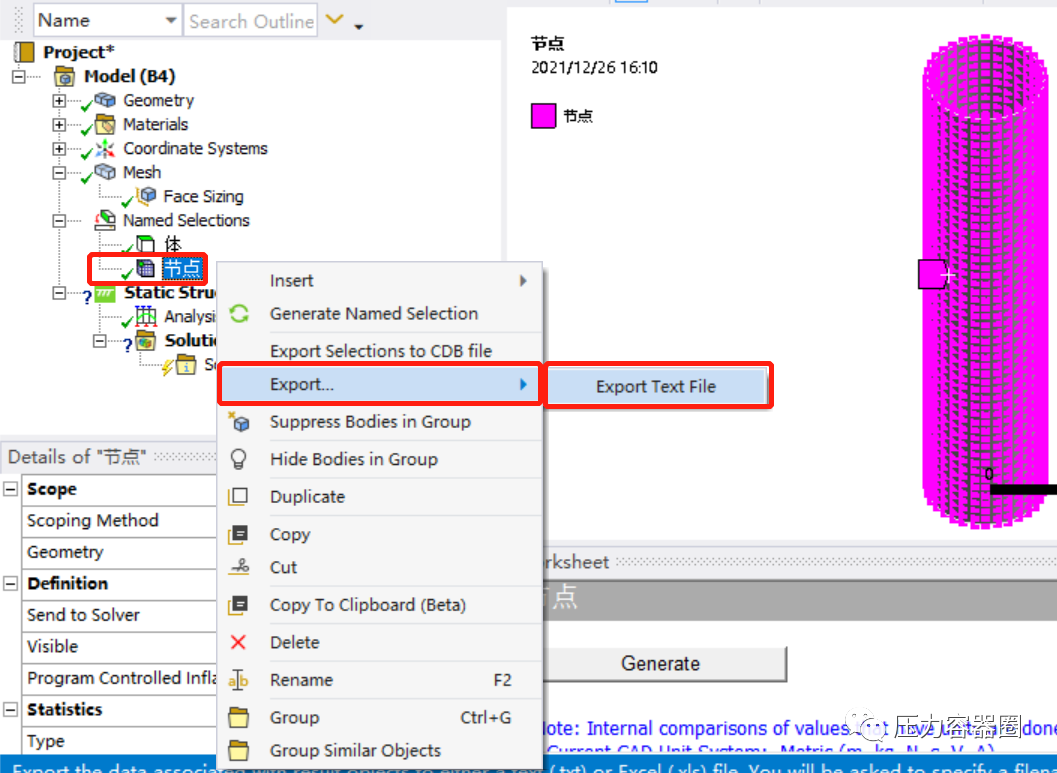

图3 提取节点信息

若提取的节点信息中没有XYZ坐标信息，则需要先进行如下

输出设置，再执行上面的步骤，如下图所示：

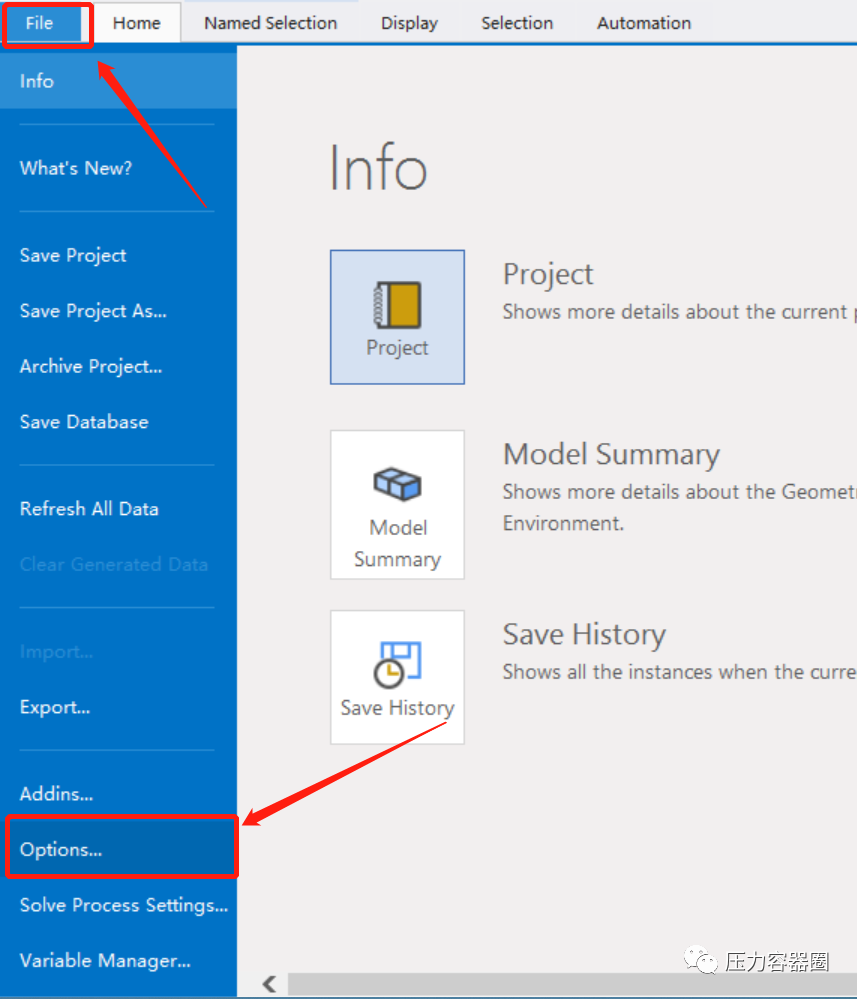

图4 输出设置

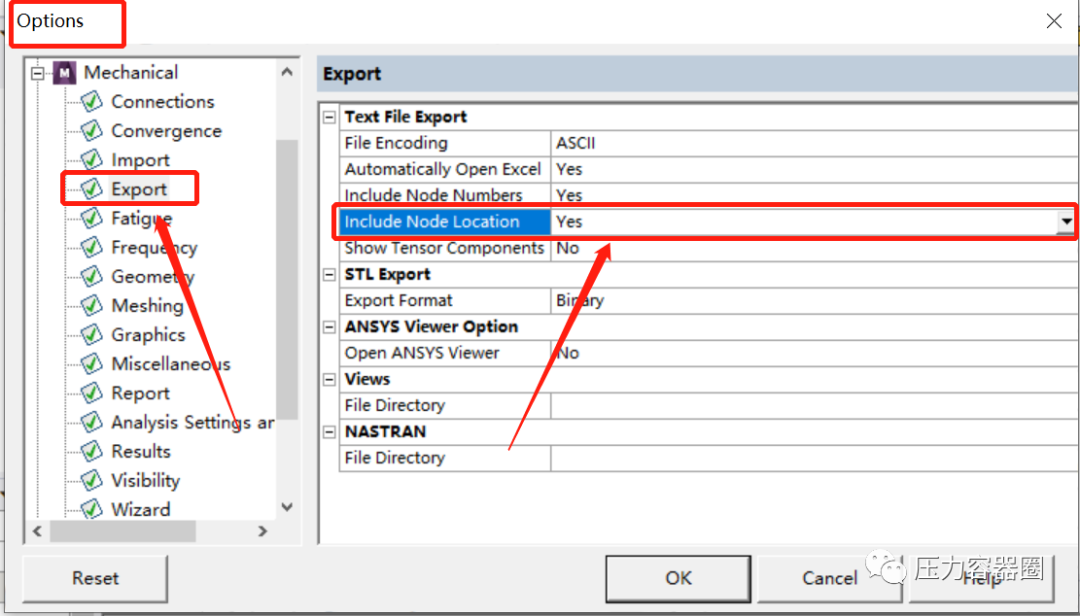

下图中的Include Node Location后面的NO改为Yes即可。

图5 输出设置

温度场计算结果数据也可以采用相同的方法导出，如下如所示：

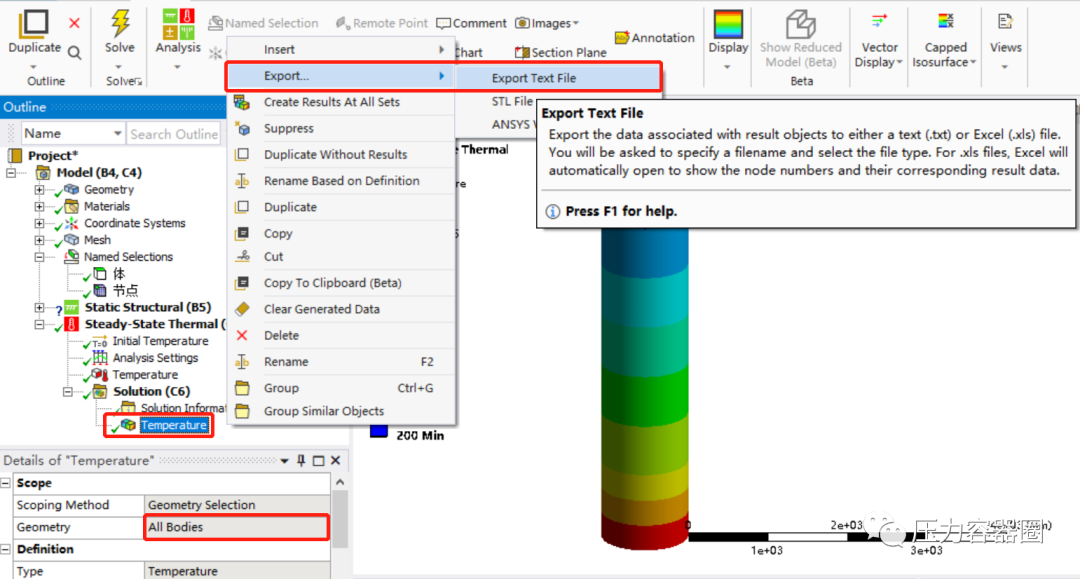

图6 温度场数据导出
