过渡网格划分的技巧与注意事项。

1：在 part 模块中创建一个面。

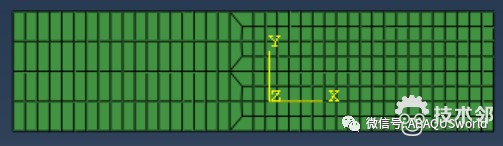

2：网格划分之后，网格划分的时候固定种子的个数，不允许改变

3：进入到 assembly 模块中阵列之后，（如果是圆形阵列的话要定义旋转轴，在设置参数旁边的箭头选择轴）其中相靠的点并没有合并到一起，要运用 mesh 合并才行。

在合并的时候将容差设置大一点，但是如果太大的话可能合并之后的模型中会出现裂纹（由于两个节点之间的距离小于 tolerance 的话就会认为是一个点，从而产生了裂纹的现象！）。

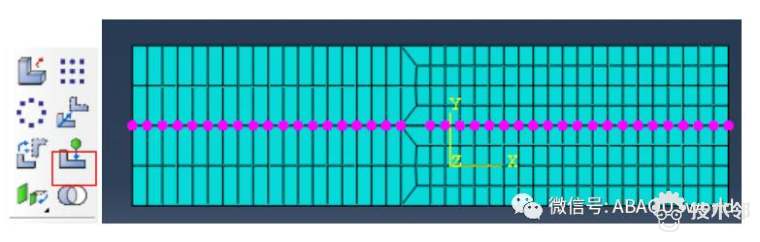

此时只是阵列了还没有合并相邻的节点，选择 mesh 合并，同时设定误差限

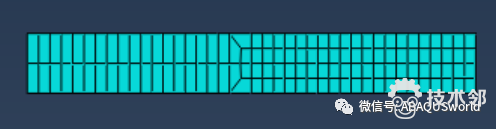

合并之后的图：

4：合并节点之后返回到 MESH 模块中。再讲将模型进行拉伸，同时设置拉伸的长度和层数，一般层数要大于 3 层，计算的时候较为精确。用最后一个图标（edit mesh）
