板料冲压成型过程的模拟分析

图1模型

目标：学会材料弹塑性属性设置，载荷施加。

几何模型：本案例由四个部分组成，一个是成型板料，一个压料板，一个为成型模具，还有一个压头。除了成型板料，其余均设置为刚体。

材料：定义了弹塑性材料steel，弹性模量210000，泊松比0.3，添加塑性参数，91MPa为屈服强度，如图2所示，建立厚度1.2mm的Homogeneous   shell截面属性并赋予给成型件。

图2材料属性

分析步设置：创建explicit dynamic分析步，并将模拟时长改为0.1，其它保持默认。

图3 分析步设置

相互作用设置：在Interaction模块，建立摩擦系数为0.1的接触属性，并建立显示通用接触。

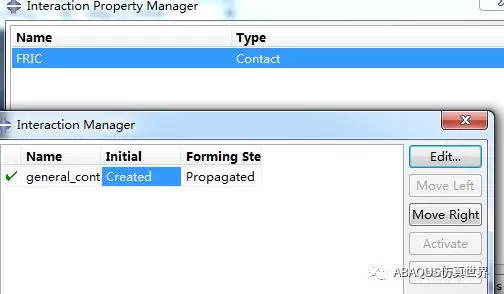

图4 接触设置

载荷及边界条件：共设置了四个边界条件，两个对称约束，三是将模具固定，四是冲头向下的位移载荷，冲压距离191.3。其次，给压料板施加150000N的压料力。

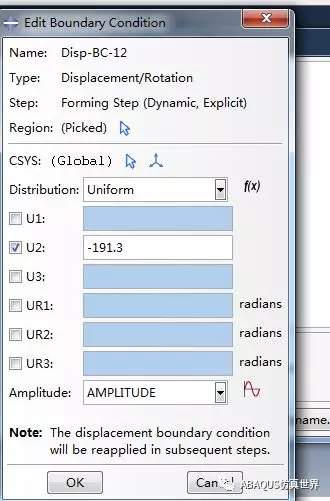

图5 边界条件

网格划分模块：板料选用S4R单元类型，单元尺寸12. 划分网格后，可以建立job，提交分析。求解后，图6是模型的应力分布云图！冲压分析的结果主要看板料的应力分布，厚度分布，是否会产生局部破裂褶皱等问题，在此不再细述。

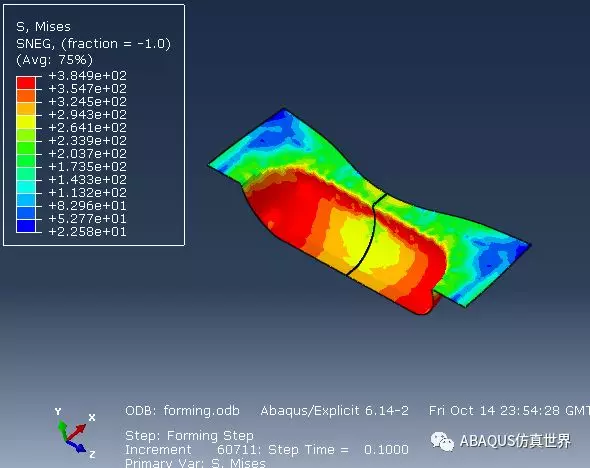

6 应力分布云图
