Texgen通用建模技巧：纱线创建方法

通过“PART-05 Texgen通用建模方法”此章节，我们对Texgen的通用建模方法有了初步的认识，接下来将分多个章节对此部分进行详细说明。

首先，作为第一小节，我打算把纱线的创建放到这里。但是作为第一小节，内容可能有点少，这里就不再引入其他的内容了。

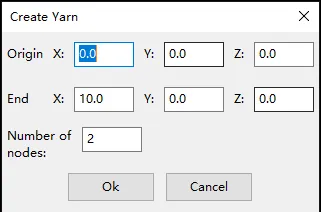

就像“PART-05 Texgen通用建模方法”所说，要想不通过建模向导进行织物的构建，首先是要建立空织物的。空织物的创建不再说明，创建好后，在Modeller目录下找到Create Yarn，开始创建纱线。界面如图所示：

这里需要提供纱线的首尾段的节点坐标，以及控制节点的数目（包括两端的节点），默认（至少）为2，Origin是首段坐标，End是尾端坐标。

这里的参数也可以先随便设定，后期可以随便更改。

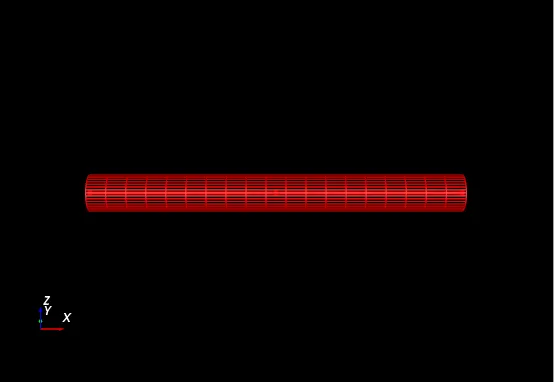

这里我只把节点数改为3，其余默认。结果如图所示：

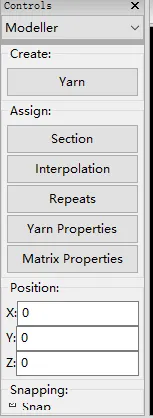

将控制区改为Modeller模式，在Position区域我们可以完成对节点坐标以及纱线的位置进行查看以及更改，来对节点或是纱线进行移动。操作上只需选择中指定的对象就好。纱线的位置坐标与起始节点（首段节点）坐标一致。

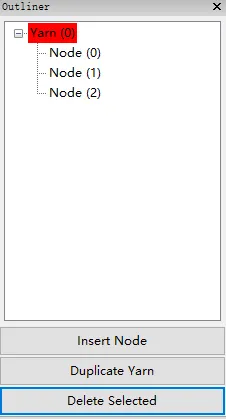

若后期想对纱线进行节点插入，只需在Qutliner处点击insert Node就行，但是点击之前，需要选定想要插入的位置，选中对应节点后，再点击它。

例如，假如我想要在原节点node（0）与node（1）之间插入新节点，只需选择node（1），再点击insert Node。

也就是说要选择两节点中较大的（括号中的值）。

通过对主节点进行坐标赋予，我们就可以完成纱线的大致路径。
