Abaqus在边坡安全设施建设中的应用：拦石网冲击动力学仿真

01. 拦石网Abaqus冲击动力学仿真

建立拦石网的冲击动力学仿真模型，该模型中石块动能级为220KJ，网绳材质为钢丝，支架为工字钢，单片拦石网尺寸为3×6.5m，共三片。

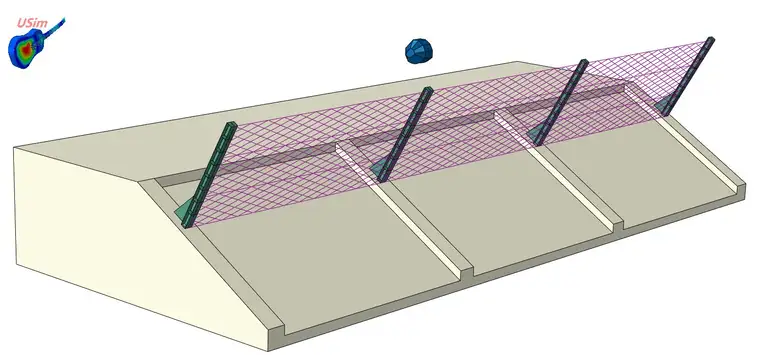

拦石网几何模型

0.7吨的石头以25m/s的速度撞到钢丝网上，本模型未考虑边界缓冲索的影响。

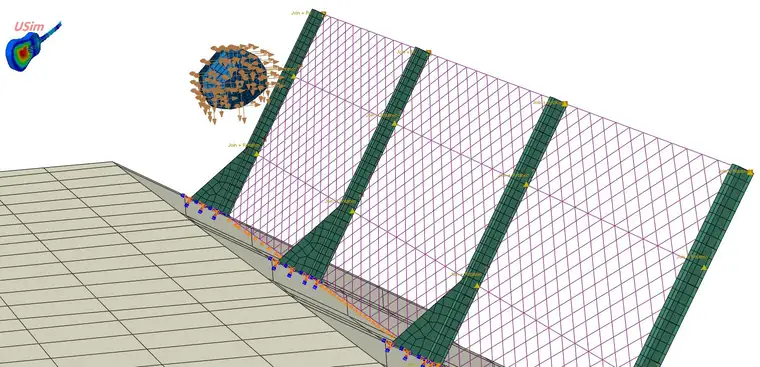

拦石网有限元模型

计算结果：

石头冲击拦石网

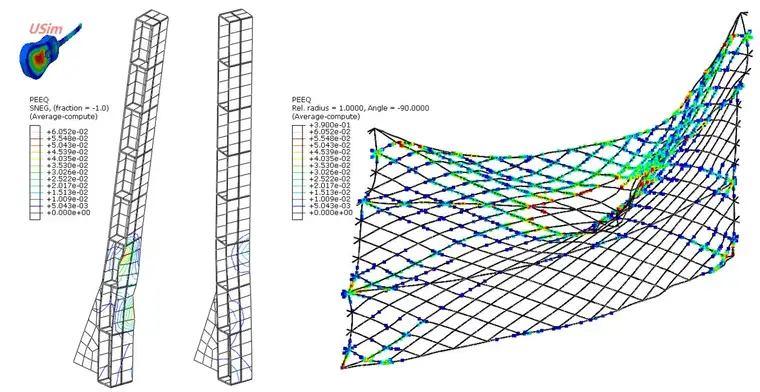

支架与钢丝网的等效塑性应变

02. 彻底解决仿真中接触穿透现象

Abaqus的Edge to Surface/Edge to Edge接触功能十分强大，但需要特殊设置才能达到理想的效果。

这个仿真中，与石块相比，钢丝网线径比较小，很容易出现接触穿透的问题。正常情况下，模型中有Edge to Surface接触时，Edge应当只能沿Surface的切向进行表面滑动，而不应该沿法向穿入内部，这种现象需要在Interaction模块进行特殊设置，就能彻底解决，不需要进行网格细化。

病态接触与正常接触对比

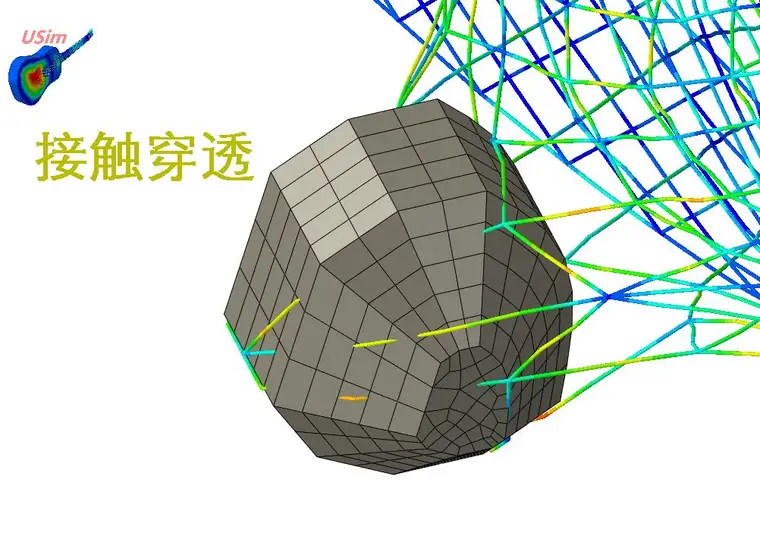

病态接触：网绳单元穿入石头单元内部

正常接触：网绳只能在石头表面运动
