iSolver案例分析：假肢脚踝承受冲击载荷的模拟

1. 模型背景

该模型为3维模型，模拟假肢脚踝受冲击荷载的影响。脚踝材料为碳纤维材料，密度为1.5g/cm3,弹性模量为230GPa,泊松比为0.28。脚踝所受冲击荷载为50MPa。

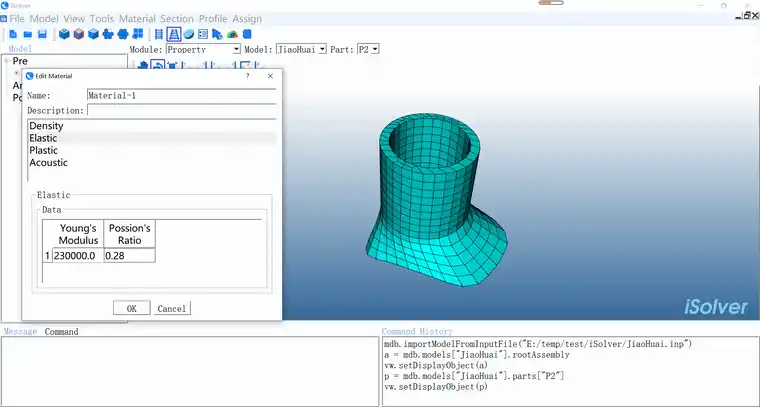

材料说明：

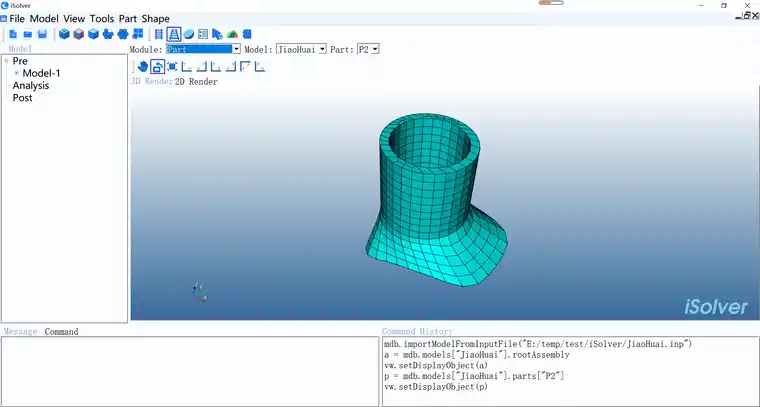

2. 建模

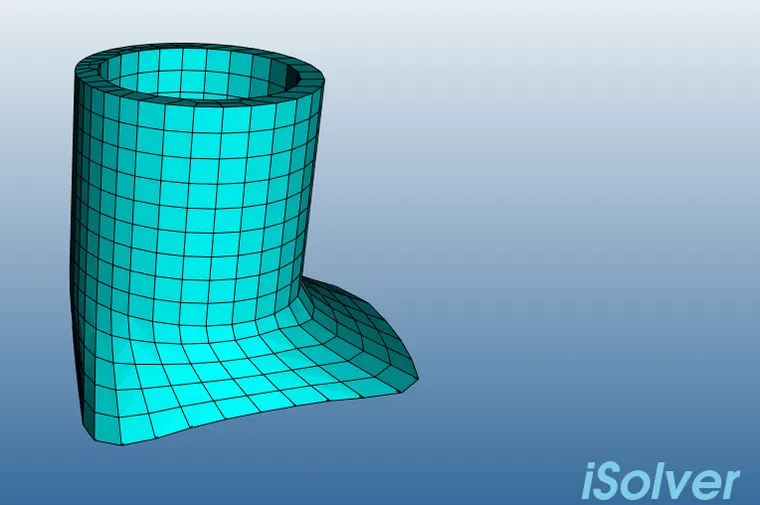

侧视图

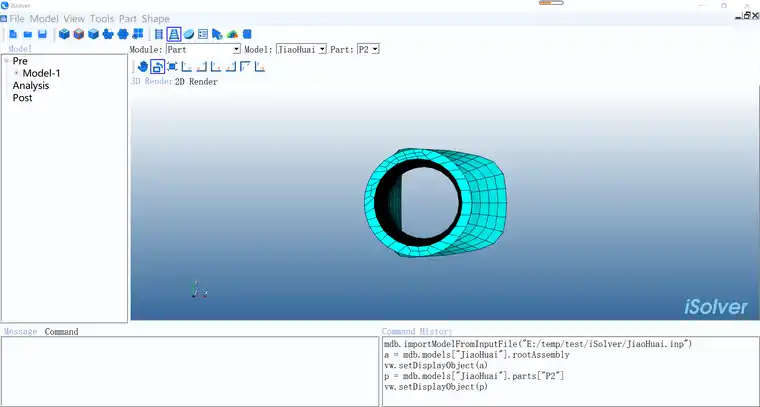

俯视图

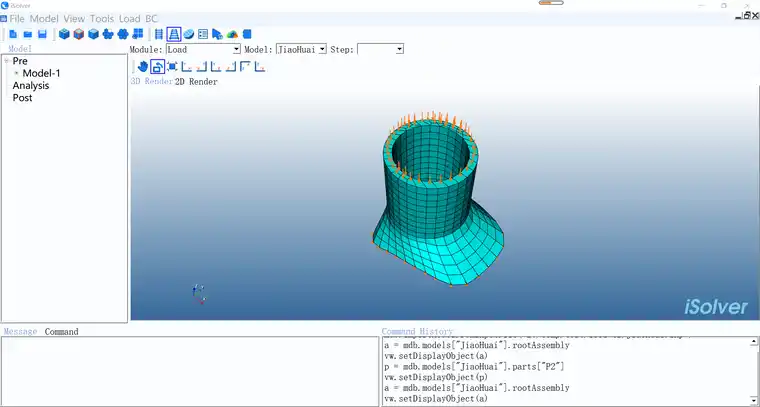

边界条件：底部固定，顶部施加冲击荷载

3. 结果对比

1) 应力

a) 视图1

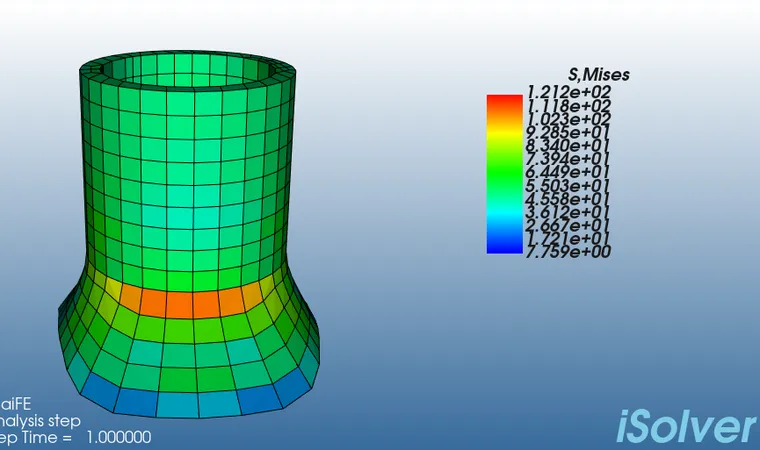

iSolver结果：

Abaqus结果：

b) 视图2

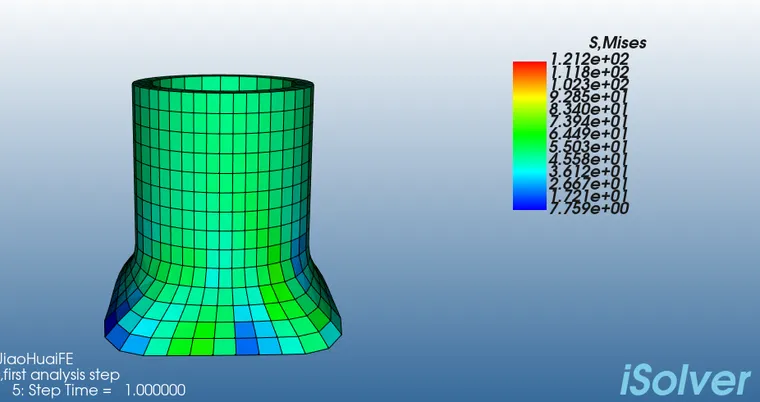

iSolver结果：

Abaqus结果：

c) 视图3

iSolver结果：

Abaqus结果：

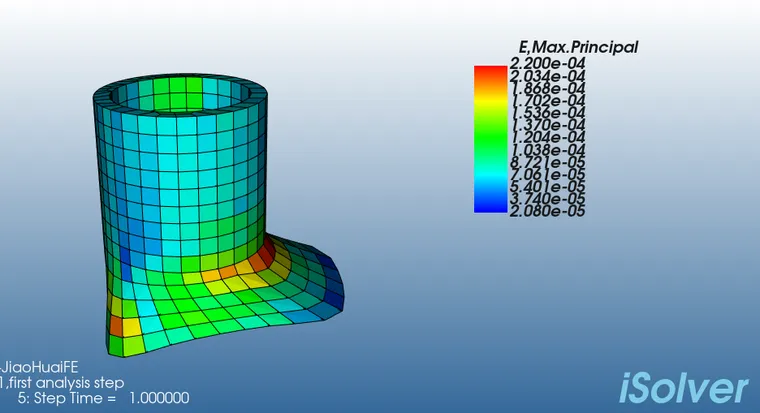

2) 应变

a) 视图1

iSolver结果：

Abaqus结果：

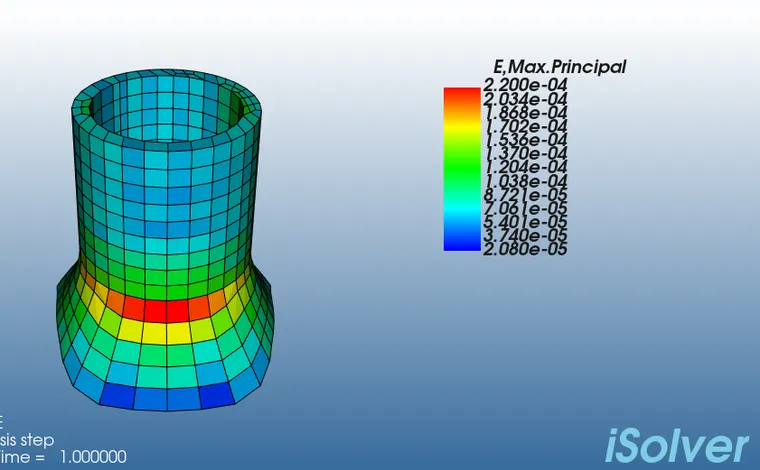

b) 视图2

iSolver结果：

Abaqus结果：

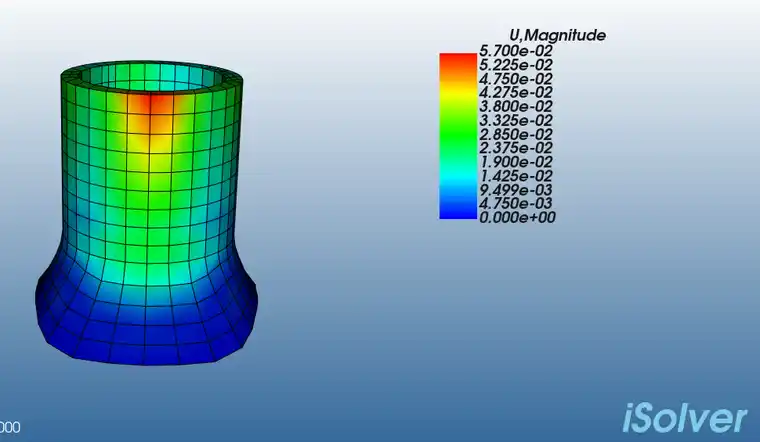

3) 位移

a) 视图1

iSolver结果：

Abaqus结果：

b) 视图2

iSolver结果    :

Abaqus结果：

4. 模拟结果对比汇总

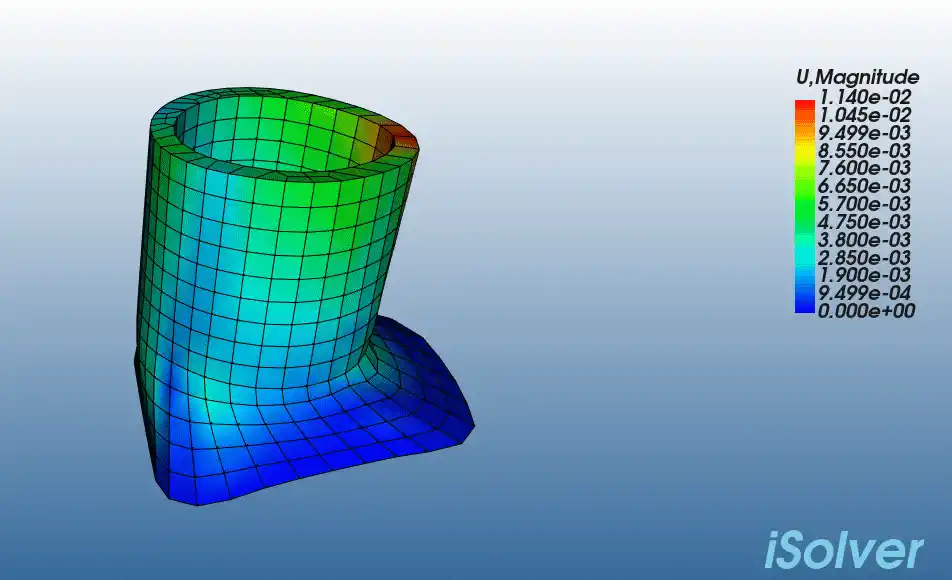

iSolver中动画如下：

5. iSolver免费下载

iSolver为免费软件，且无license限制，最新版免费下载地址如下：

https://www.jishulink.com/content/post/337351
