分层填筑加筋土挡墙的Abaqus岩土仿真研究

geogrid 前处理插件

本文借助 geogrid 加筋土挡墙前处理插件（https://www.jishulink.com/content/post/441859），轻易实现了10层填土的“分层填筑”前处理过程。

对于多层加筋土的分层填筑模拟是十分繁琐的，比如：需要对建立多个“筋土界面”；使用生死单元时需要定义多个筋土集合；定义多个分析步并逐个进行“单元生死”的设置；为每层土定义自重荷载并设置生效时刻。大量的重复操作既容易出错，又耗费时间。如果需要进行多次试算，效率极低！

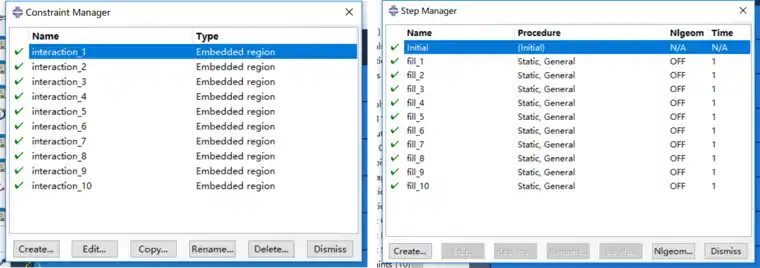

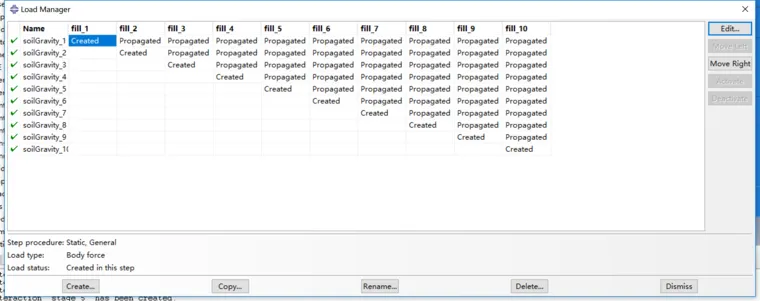

以下是部分设置的截图，可以直观的感受到设置的繁琐程度。但是在 geogrid 前处理插件中，只需要在命令栏输入几条命令就能完成所有的前处理工作，效率得到极大提高，而且避免了操作的失误。

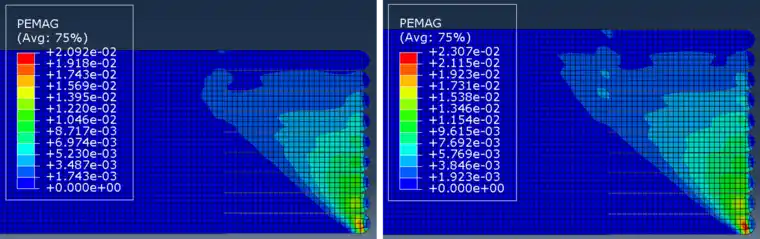

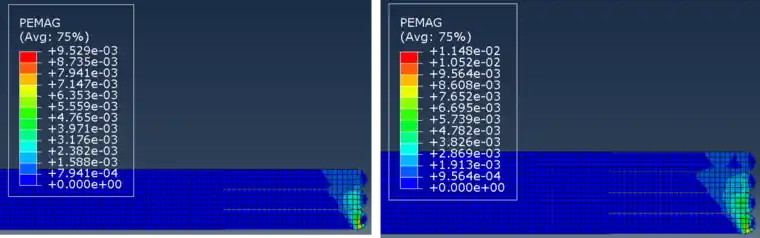

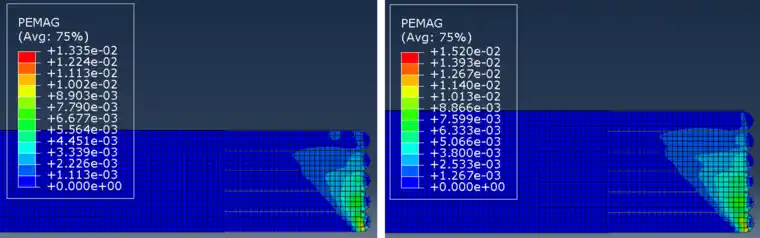

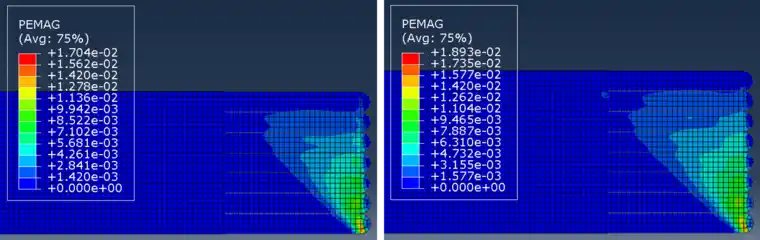

加筋体内塑性应变的发展过程（3层~10层）

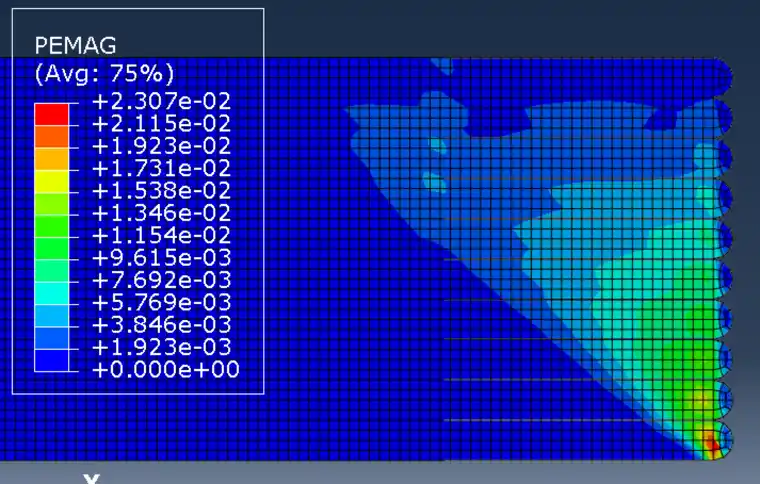

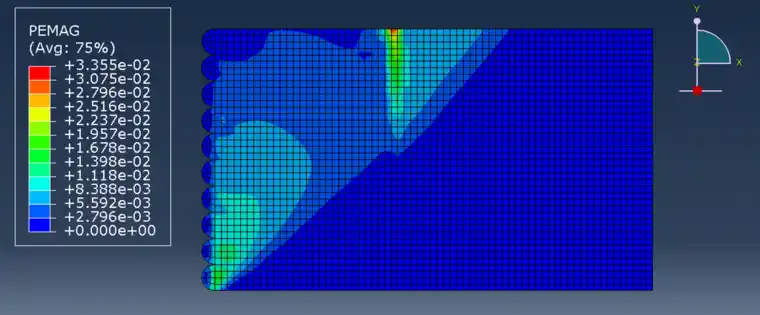

以下是重力一次性施加的情况（墙面倾向左侧）：

可见，分层填筑时，加筋土内的塑性应变发展得慢一些。

墙身位移云图对比

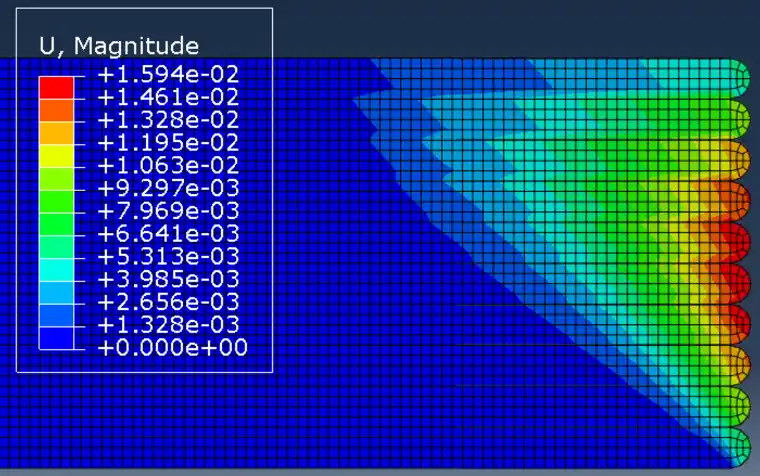

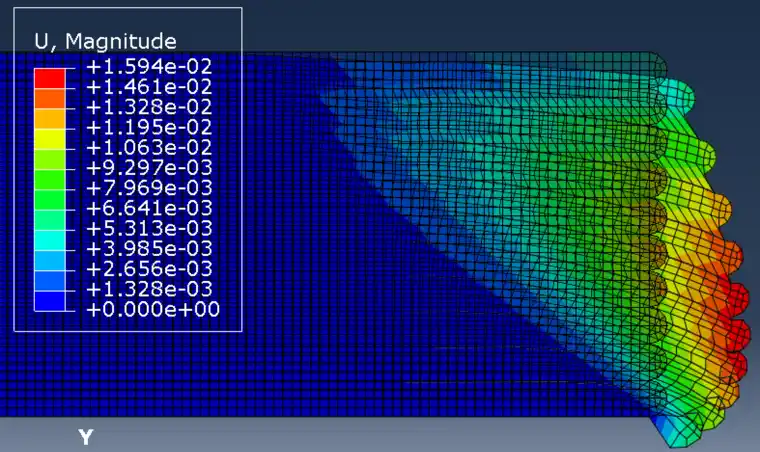

分层填筑得到的墙身位移云图如下，最大位移为 15.9mm。（挡墙底边约束了x、y方向位移）

可见，分层填筑模拟得到的墙身变形更符合实际情况。

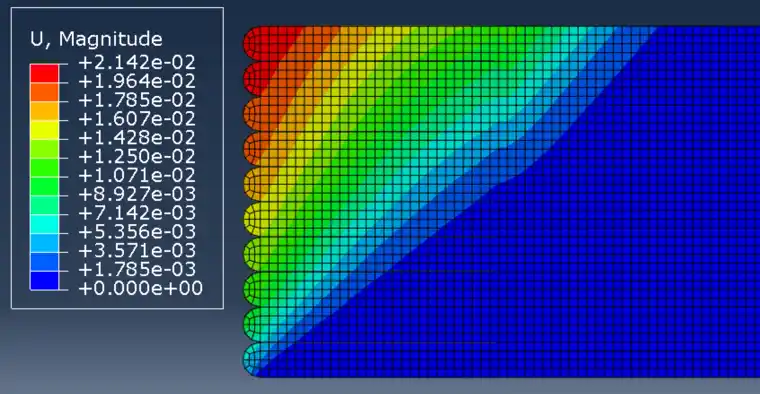

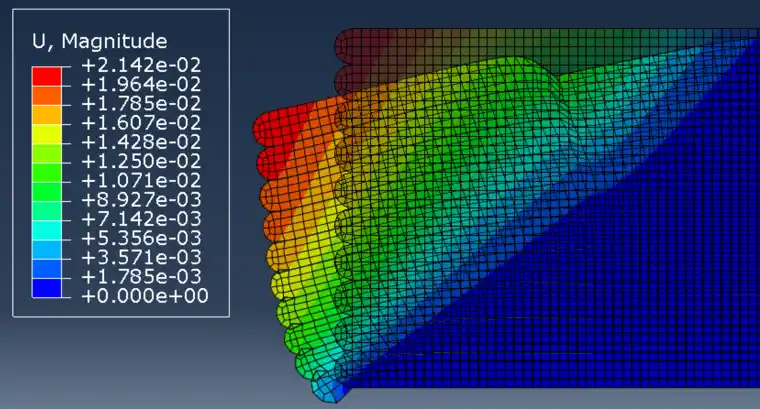

下面是自重荷载一次性施加的位移云图，最大位移为 21.4 mm。（挡墙底边约束了x、y方向位移，）
