VTK格式输出：基于Python的Abaqus ODB数据解析

在做结构分析的时候，做出来的结果在一些情况下可能需要提取称为其他格式的数据，比如vtk格式，能够提供更灵活的数据分析能力。

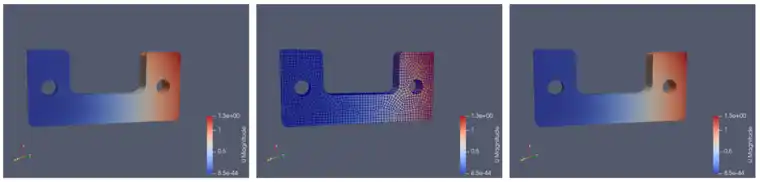

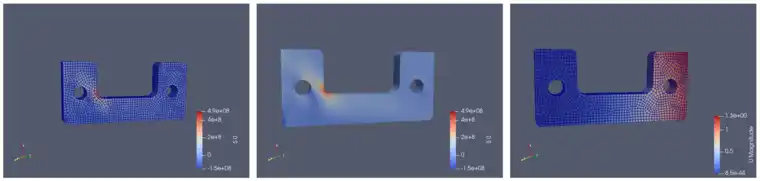

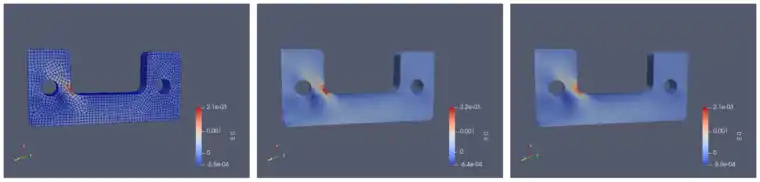

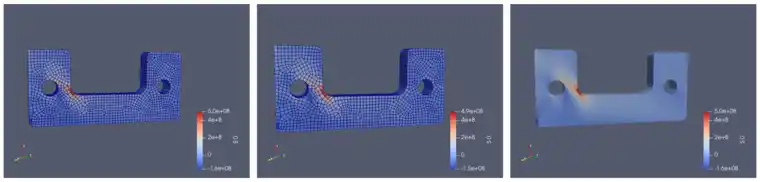

于是开发了一些代码用于这些数据的提取，部分Abaqus展示效果图和在Paraview中的效果图展示如下：

1. 需要PC安装了Abaqus软件并且支持Python Script接口；目前本人使用的版本是Abaqus/CAE 2021版本。
2. 目前支持C3D4、C3D10、C3D8、C3D8R单元类型。
3. 提取ODB文件中所有frame的数据，每一帧对应一个结果文件；提取方法为遍历所有frame，获取所有fieldOutput，获取fieldOutput上的数据，SCALAR和VECTOR类型的数据是定义在节点上的，直接获取POINT_DATA即可。
4. 目前对于Tensor类型的数据，由于从场数据中提取得到的是积分点上的数据，目前的处理方式是计算所有积分点数据的平均值，作为CELL_DATA进行处理；其他数据作为POINT_DATA进行处理。

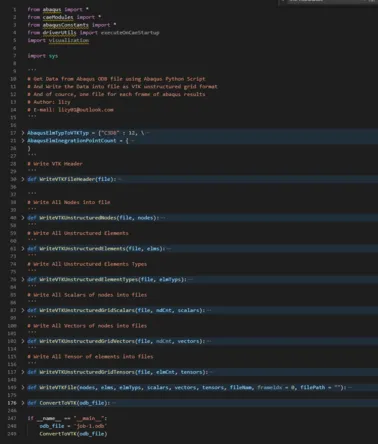

5. 目前的脚本文件结果如下所示：
