关于Abaqus图片输出的总结

关于Abaqus图片输出的总结

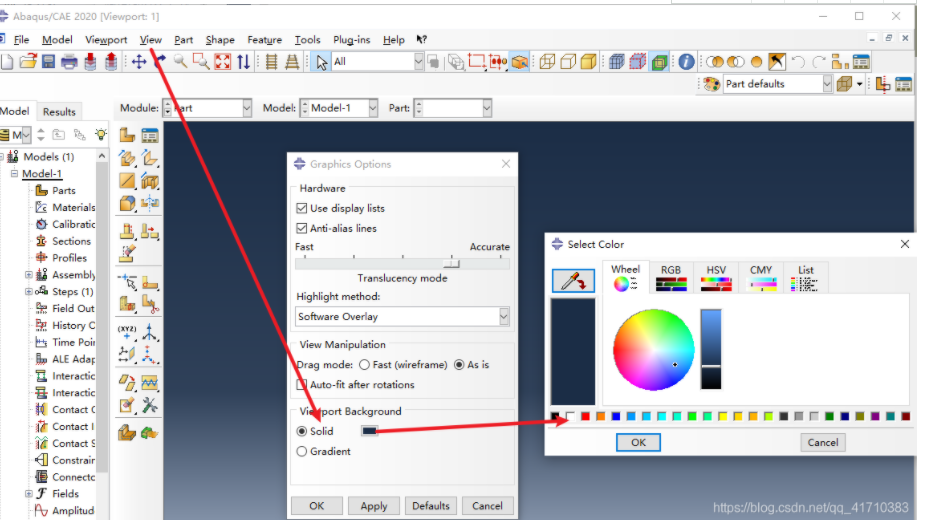

1.改变abaqus界面背景颜色

Aabaqus默认的背景为渐变蓝色，如果想把背景变为白色，方便导出图片，则可以进行以下操作。

View-Graphics Options-Viewport Background-Solid(点击圆圈)-选择颜色(白色)即可。

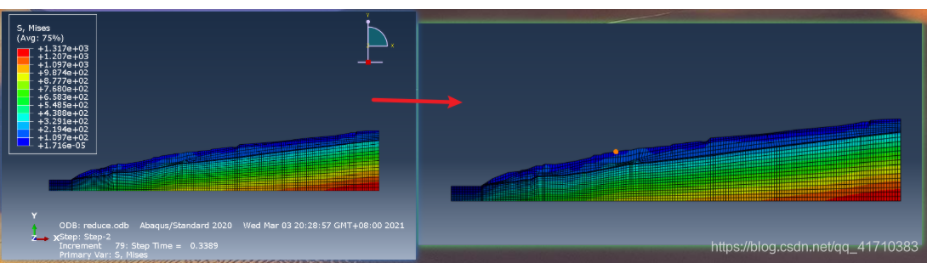

2.设定界面文字是否显示

1Abaqus界面上有默认输出的文字和坐标和图例等，可以通过以下操作选择是否显示这些内容。

2Viewport-Viewport Annotation Options-General-Visibility

3取消勾选其中的内容即可

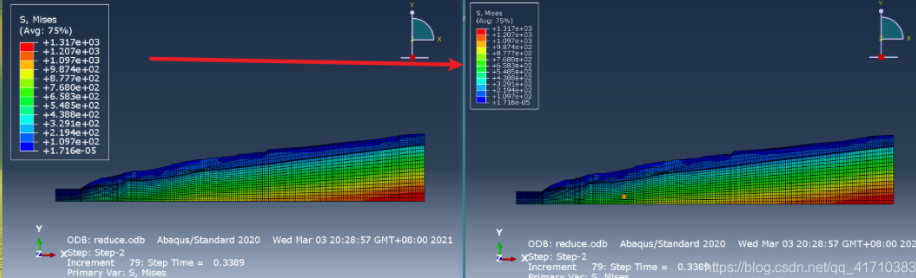

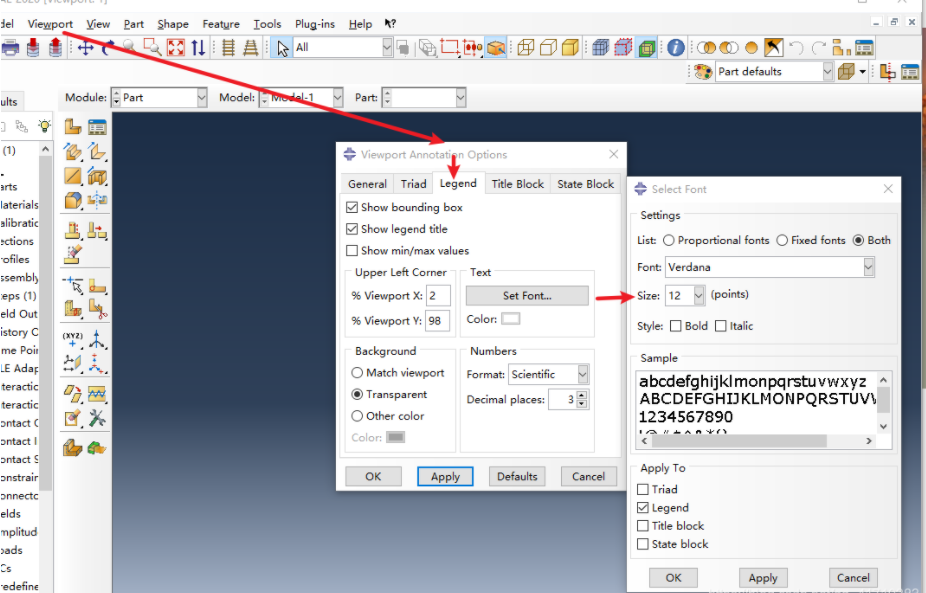

3.图例大小

为了美观需要显示较小的图例，通过以下操作即可

Viewport-Viewport Annotation Options-Legend-Set Font-Size

修改Size的大小即可

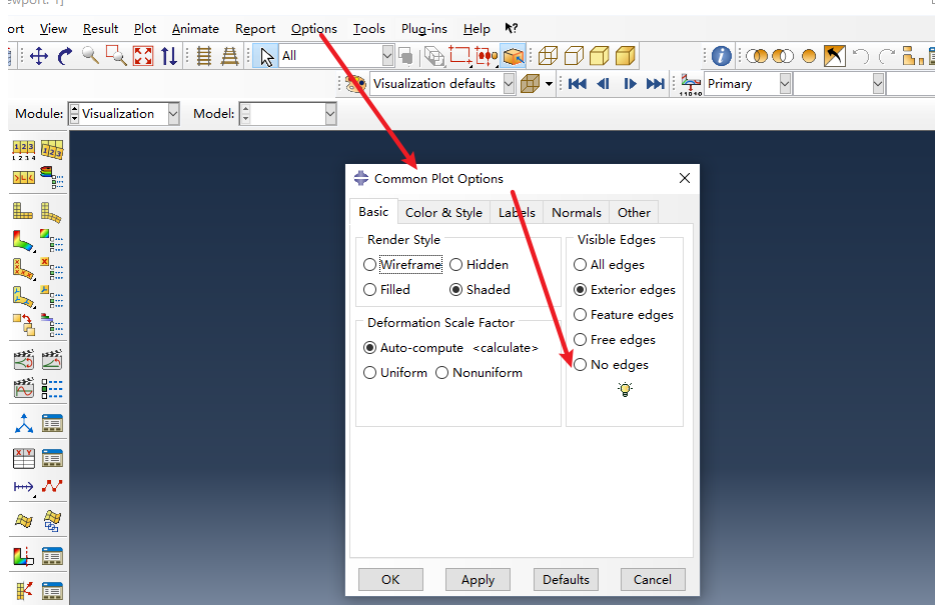

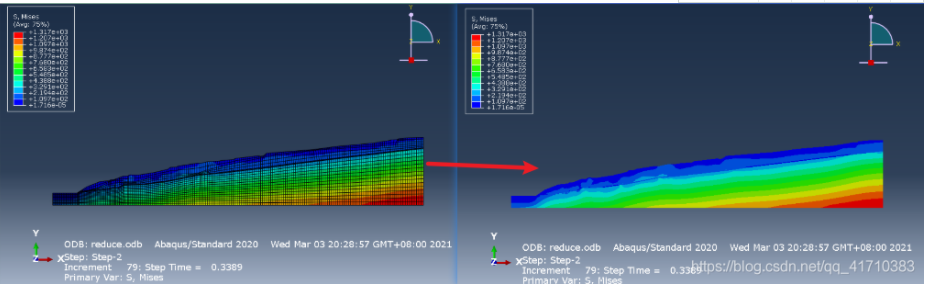

4.将云图中的网格除去

有时为了输出图片的美观，需要将划分好的网格去除，通过以下操作即可。

Option-Common Plot Options-No edges

点选No edges即可

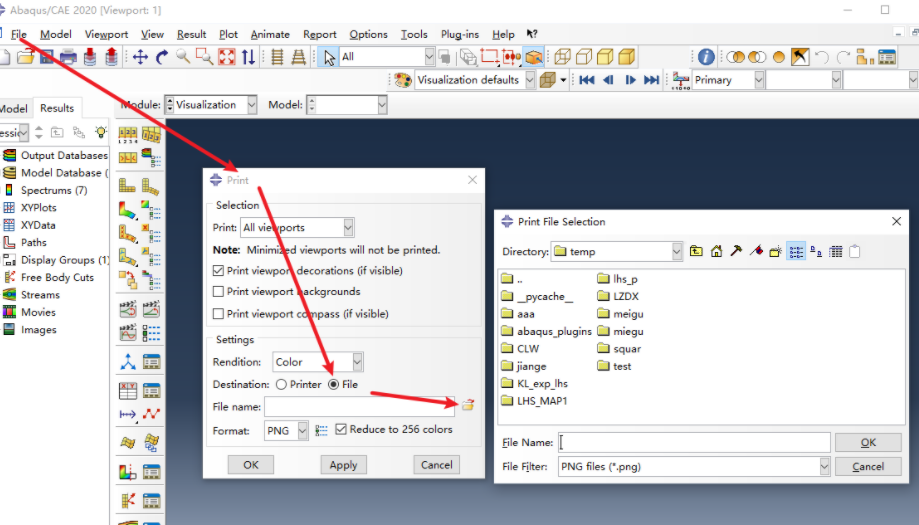

5.输出高清png图片

File-Print

→ABAQUS 6.14.1安装包下载和安装教程需要高清图片，点掉256色，进一步选择PNG Formal Options即可进入分辨率界面。
