ANSYS Workbench模型导入高效方法

00 导读

本文的导入模型，主要是指几何模型，也涉及网格模型。

ANSYS Workbench 提供了两款几何工具：

DM(Design Modeler)和SCDM(SpaceClaim)。

ANSYS Workbench也提供了内部网格导入工具：MM(Mechanical  Model)。

ANSYS Workbench也提供了外部网格导入工具：EM(External Model)。

01 研究背景

导入模型其实并不复杂，属于仿真分析的前处理阶段。但如果不了解有些技巧，可能会降低工作效率。

02 DM

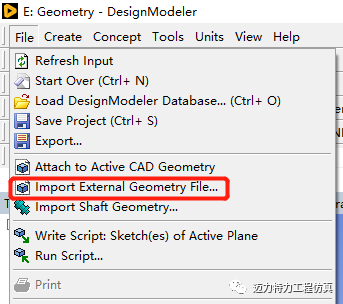

DM软件较小，打开一般较快，导入几何模型。

已导入几何模型后，可以再导入几何模型，两次导入的模型在一个装配体下。

03 SCDM

SCDM软件较大，打开一般较慢，导入几何模型

已导入几何模型后，再导入几何模型，两次导入的模型不在一个装配体下。

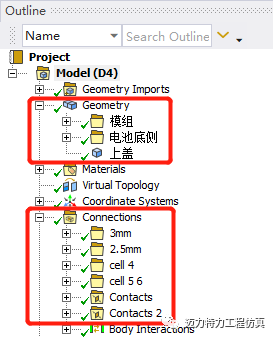

当一个分析的所有设置完成后，如下所示

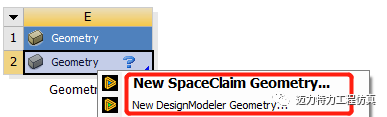

再回到几何模块(SCDM)， 在SCDM中新建一个几何模型，如下图所示。

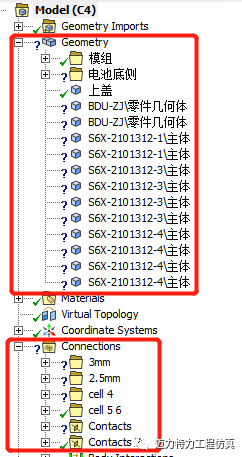

更新后，原来的设置出现了异常，这肯定不是用户想要的，如下所示。

04 Mechanical

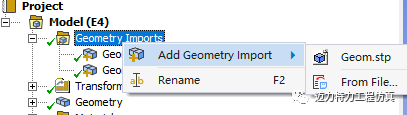

如果在Mechanical中导入新模型，那么原来的设置不会出现异常。

05 MM(Mechanical Model)

使用MM模块可以将多个网格模型装配在一起，并且可以改变网格模型的方位。

06 EM(External Model)

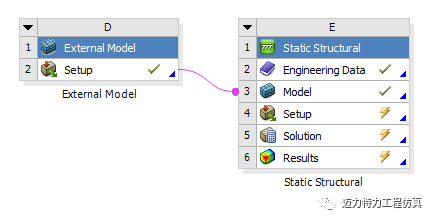

使用EM模块可以将多个网格模型装配在一起。

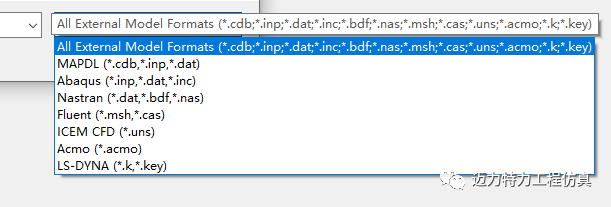

读取外部网格文件，EM支持丰富的文件格式。

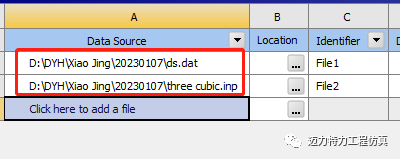

读取的相关设置如下。可以改变网格模型的方位。
