输出带收缩补偿的AMSPatran格式文件方法

变形结果AMS  Patran 格式文件 *.nod可以显示每个节点的变形值，供后续测量变形及联合仿真来使用，具体操作如下：

1. 打开任意一个变形结果，如“变形 所有效应”

2. 在分析结果菜单中选择导出和发布，选择Patran格式，输入文件名保存

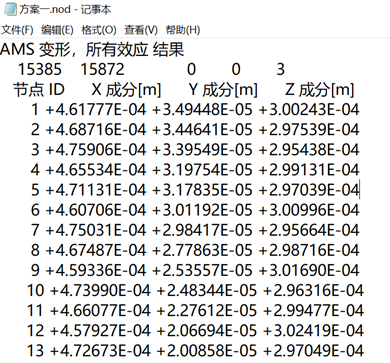

3. 用windows记事本程序打开检查所有点的变形值，如下显示。

特别提示：默认的变形结果输出*.nod文件，无法显示设置收缩补偿后的变形值

默认*.nod文件变形值无法显示带有收缩补偿设置的变形，如果要输出此类结果，目前有一个变通的操作方法如下：

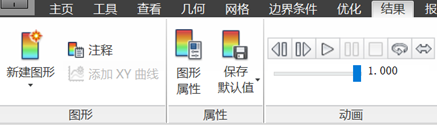

1. 选择结果菜单中的新建图形->定制

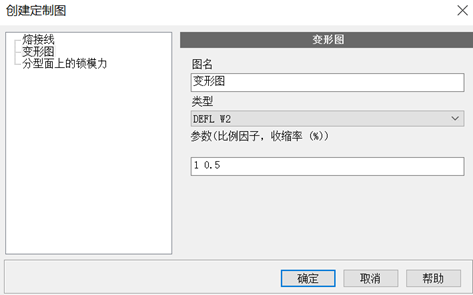

2. 选择创建变形图，类型选择DEFL W2,输入比例因子及收缩率，如下

特别提示：目前该功能仅支持单一收缩率。

3. 再次输出*.nod文件，新的文件表示的节点变形将过滤掉补偿收缩值。
