Simplorer在直流电机闭环控制中的应用实践

功能描述：在Simplorer中，建立一个完整的控制块方案，旨在驱动电机在启动和突然负载变化。

相关功能：
创建和使用数据集来指定组件属性；

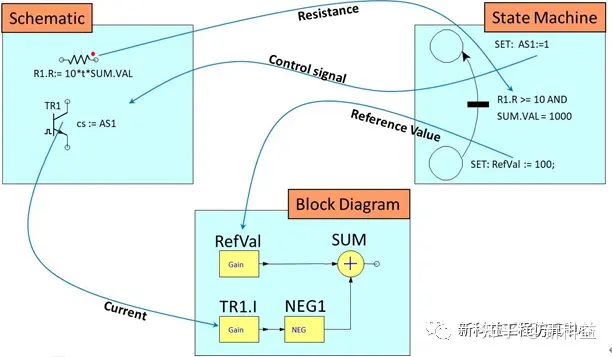

连接组件没有物理电线连接；
在组件之间传递信息；
使用不同的块来创建复杂的控制结构；
在同一图中绘制不同的信号；

应用方法：

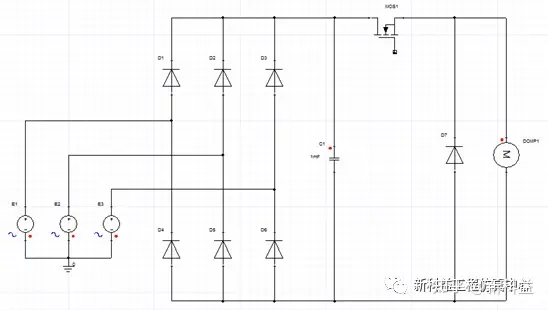

建立一个交流/直流二极管整流馈电直流永磁电机。

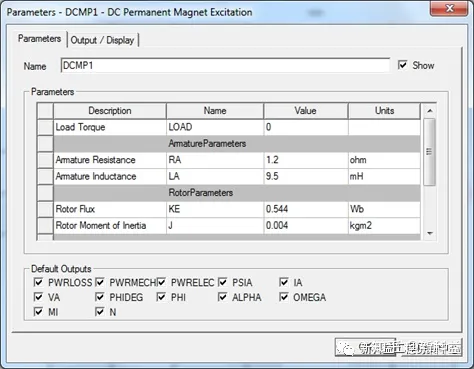

1）Simplorer自带的直流电机模型，并根据用户实际电机模型设置参数；或者RMxprt根据直流电机物理特性设计的直流电机模型

2）直流电机控制其它匹配器件，如续流Diode、大功率晶体管、整流桥等；

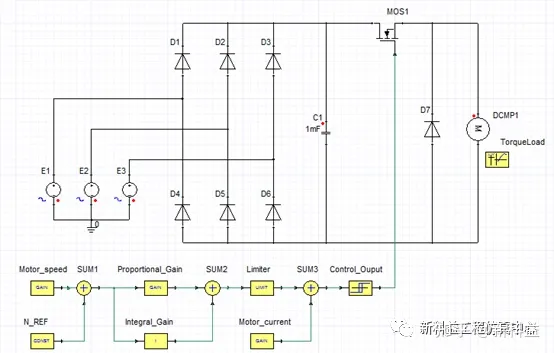

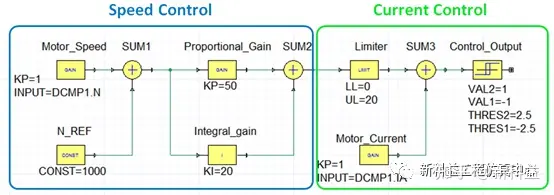

3）由框图构成的闭环调节器，由状态机组成的PWM发生逻辑电路

结果与效果：

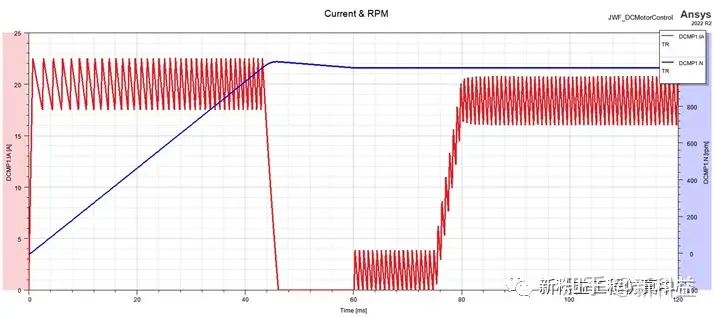

电机启动期间电枢电流和转速变化；

电机给定转速与实际转速的变化情况，评估调速效果；
