Maxwell分析电同轴空心圆柱受力

问题描述：在Maxwell中，对于分析电同轴空心圆柱受力，应该如何设置？

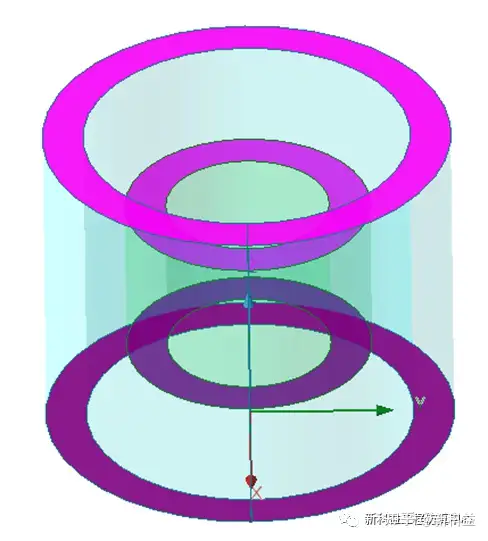

分析如图1所示模型，由两个同轴放置，半径不同的空心圆环柱体，当其同时上下通电后，分析受力。

由于不等高，正常添加region会导致内部短柱体激励面无法贴合求解域边界。

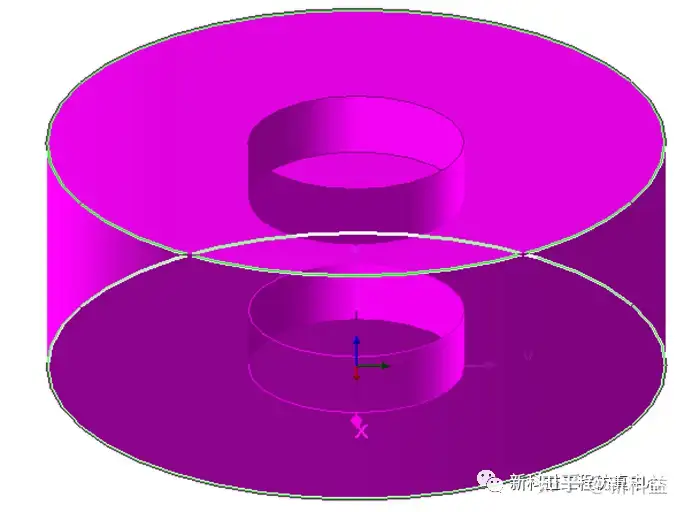

一旦开始求解，会发生报错，如图3所示：

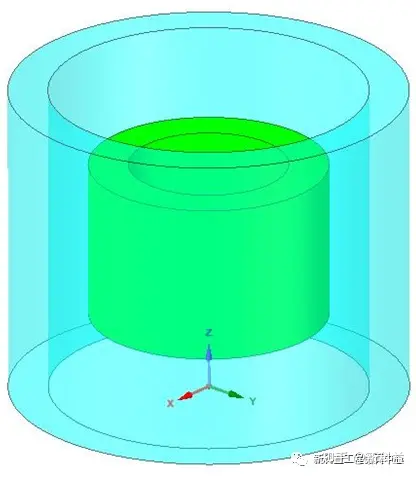

此时可以通过手动修改，得到一个异形求解域：

继续求解，会有新的报错：

这是由于通过圆环柱体的端面添加激励，相当于把柱体当作一根空心导体，电流流经方向上空心部分容易和导体网格剖分不清晰，发生报错。

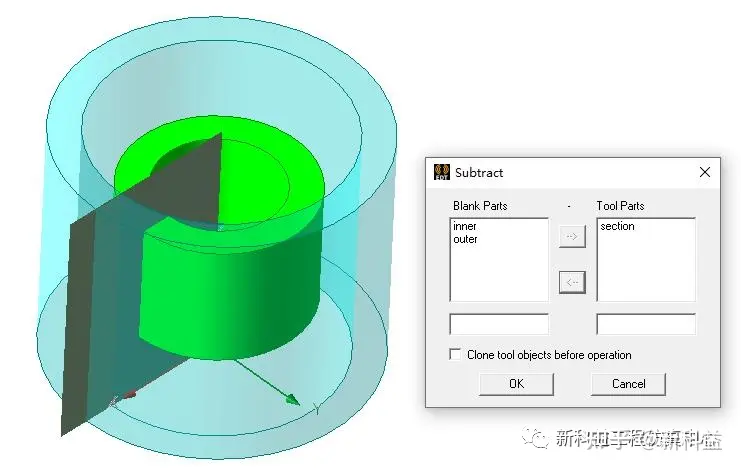

解决方法：我们可以对圆环柱体上使用布尔运算，去除极小的一块，使其无法成为完整圆环：

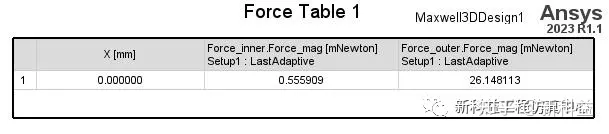

结果：
