Q3D技巧：分离导体连通方法揭秘

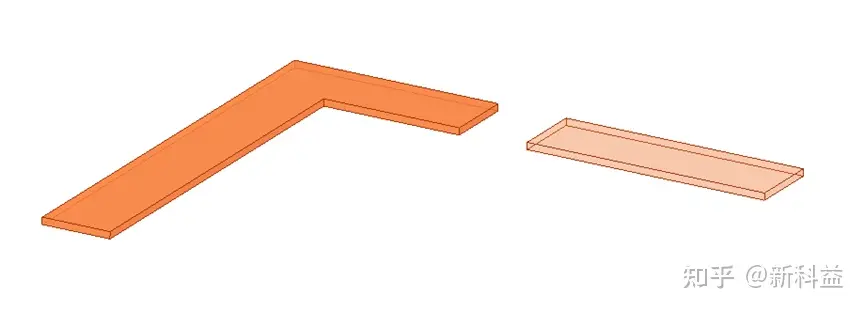

问题描述：在Q3d中，对于分离导体，如何不改变几何模型前提下连通导体？

导体的摆放距离影响着寄生参数，在不改变几何情况下，我们可以选择使用Reduce Matrix功能来连通导体。

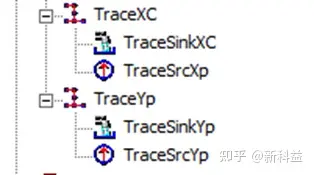

对于分离导体各自单独识别出Net，并添加Sink与Source。

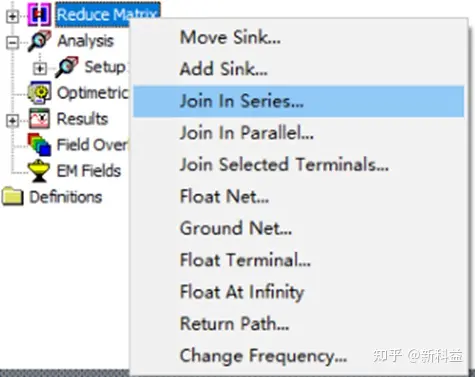

在Reduce Matrix上右键，选择Join in Series。

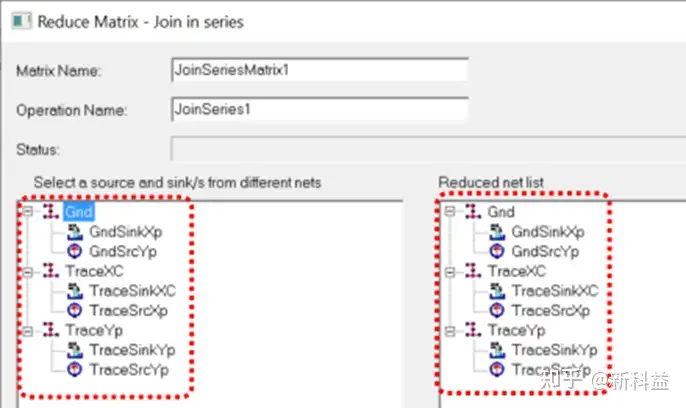

将需要相连的Sink和Source选中，点击save and create。

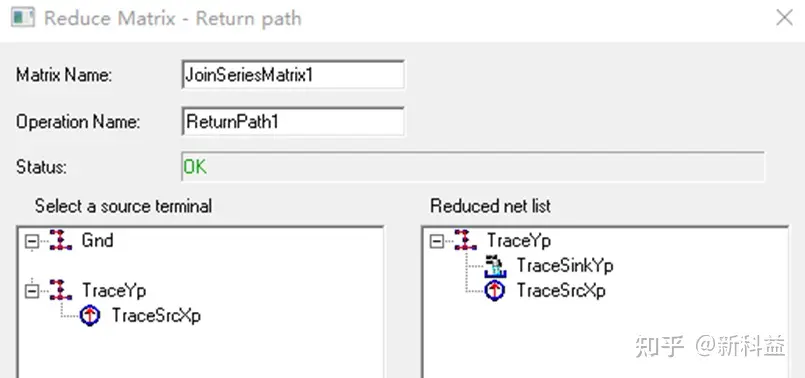

如果有参考地平面可以同样在Reduce Matrix中添加Return Path

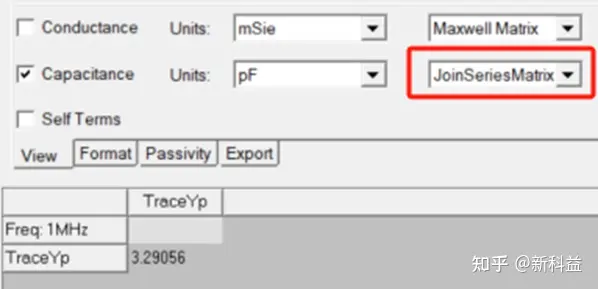

计算之后可以在Solution Data中选择Reduce Matrix项，如下所示
