ANSYS EMA3D Plus 2024R1直接网格编辑功能介绍

直接网格编辑功能

• MHARNESS 电缆嵌入为协同仿真时不允许与 EMA3D 重叠几何形状
• 虽然网格引擎的消除冲突功能会自动解决此类问题；但是，用户有时希望能够自行调整电缆网
• 电缆网格编辑器工具允许用户直接更改网格电缆的路径

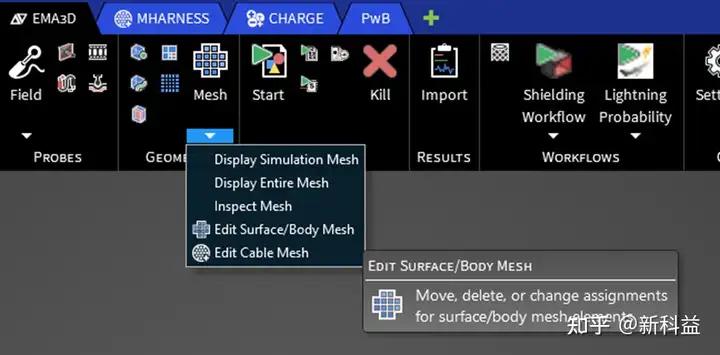

从功能区调用的电缆或线段网格编辑器用户界面如下

用户可以单击任何电缆或线段网格对象以在任何方向上重新定位

EMA3D 面或体网格编辑器

• EMA3D 面网格和体网格是从 3D CAD 几何体开始自动生成的
• 有时，用户希望在不更改 3D CAD 的情况下直接编辑生成的网格
• EMA3D 曲面或主体网格编辑器允许用户以交互方式移动、创建或删除网格元素

从功能区调用的面/实体网格编辑器用户界面

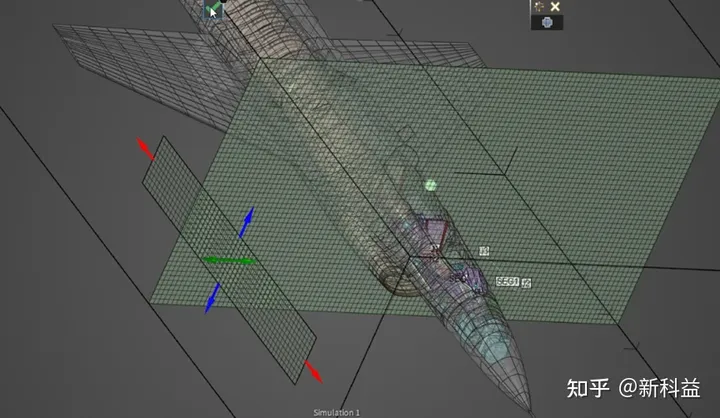

通过选单元并拉动箭头以交互方式扩展来调整曲面

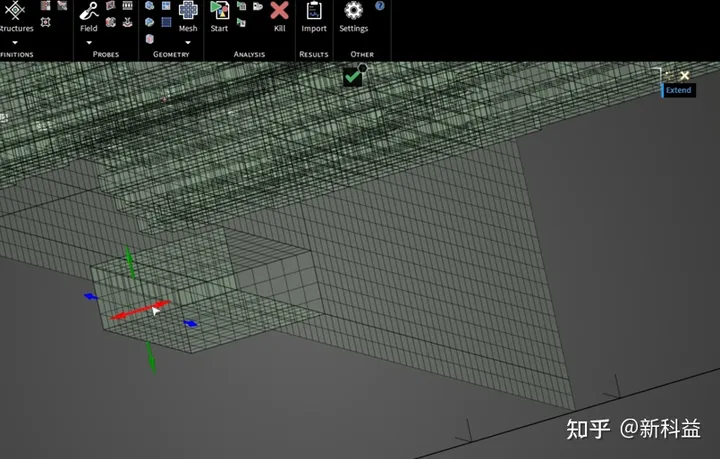

通过选择框框区域并激活删除功能来删除网格单元

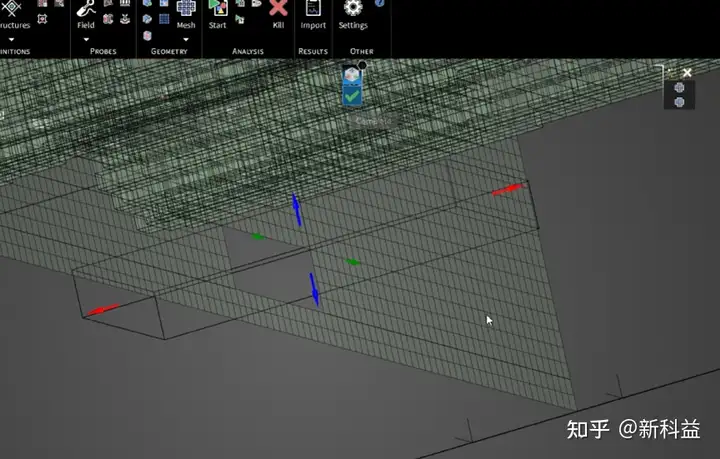

表面网格单元可以交互方式创建
