ANSYS EMA3D Plus 2024R1：电缆屏蔽层传输阻抗仿真

传输阻抗

• 转移阻抗是 EMC Plus 的 MHARNESS 求解器中的一个重要指标，用作度量电缆屏蔽层屏蔽效果与频率的变化特性
• EMA已有转移阻抗的分析模型
• 最准确的方法是使用转移阻抗的全波模拟
• EMC Plus的新的转移阻抗模拟器功能将允许工程师预测编织屏蔽的转移阻抗

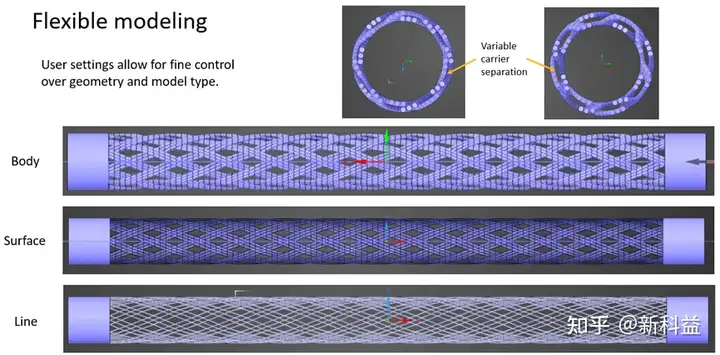

• 该工具是一个“自动化工作流程根据输入规格（如线束、载体和编织角度）自动为用户创建编织几何形状
• 自动为用户设置模拟激励和探头

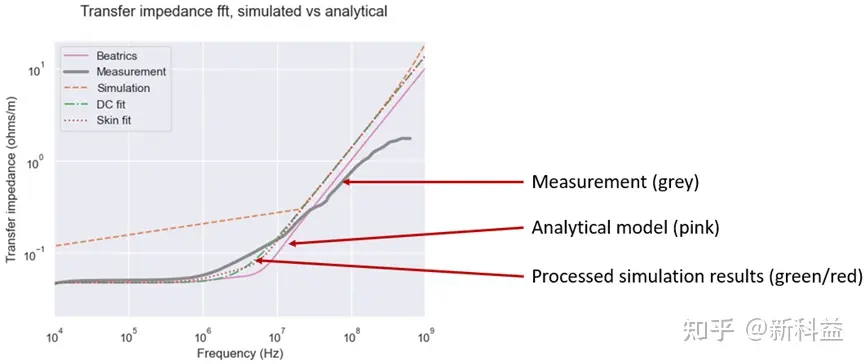

• 该工具会自动为用户绘制计算出的转移阻抗与频率的关系图。

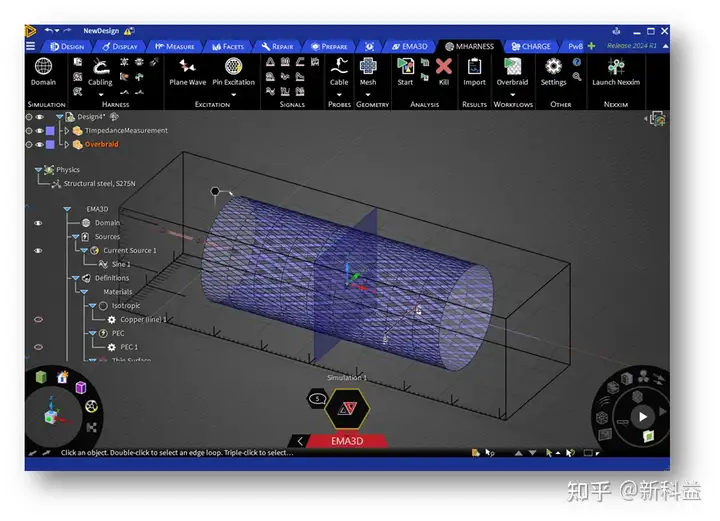

• 新的MHARNESS Overbraid工作流程，使用户能够轻松创建和模拟编织线屏蔽层的3D模型，以测量转移阻抗。

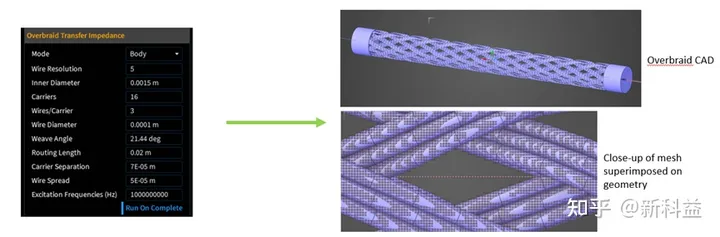

• 在提供所需的几何参数后，该工具会自动生成物理上精确的 CAD 模型，创建适当的域、源和探针定义，对几何进行网格划分，并选择性地执行仿真。

• 转移阻抗计算---模拟工作流程返回用于计算转移阻抗的电流和电压值
