SolidWorks实体引用与等距实体的转换技巧

有时需要利用已有零件的边线作为草图，绘制新的实体，此时就需要用到转化实体引用和等距实体功能。

1、绘制草图

新建零件，在上视基准面上绘制一个槽，

拉升凸台，高度为60mm，如图所示

2、选中凸台底面，使用抽壳工具，

效果如图所示：

3、转换引用

选中凸台的底面，并绘制草图，

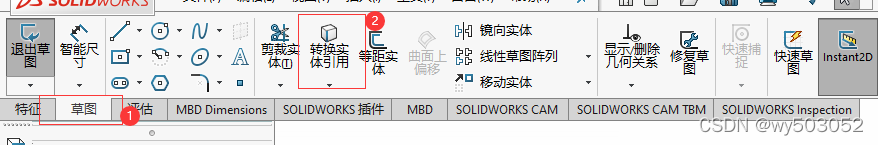

然后点击转化实体应用按钮

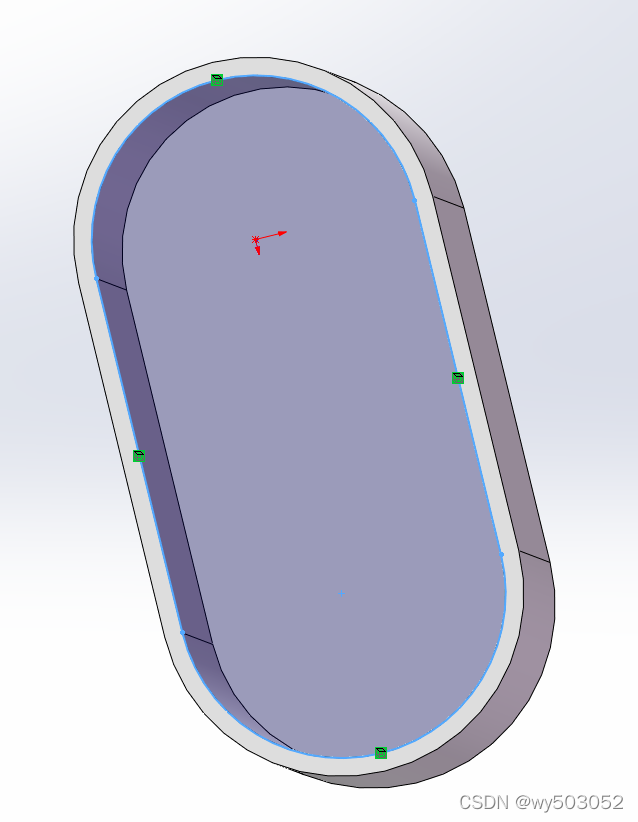

选中外壳的内侧的边线，

外壳内侧边线变成 黑色，表示已经转化为实体

这一步也可以先选中边线，然后点击转化为实体。

4、选中黑色边线

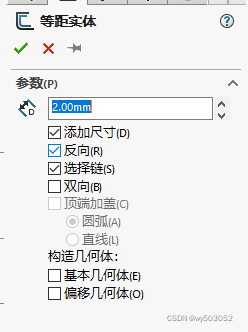

然后点击等距实体

效果如图所示

形成了两个等距的边线，可作为实体引用

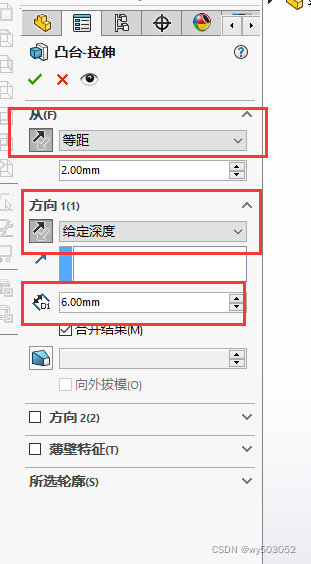

5、在上一步的基础上，拉升凸台

、

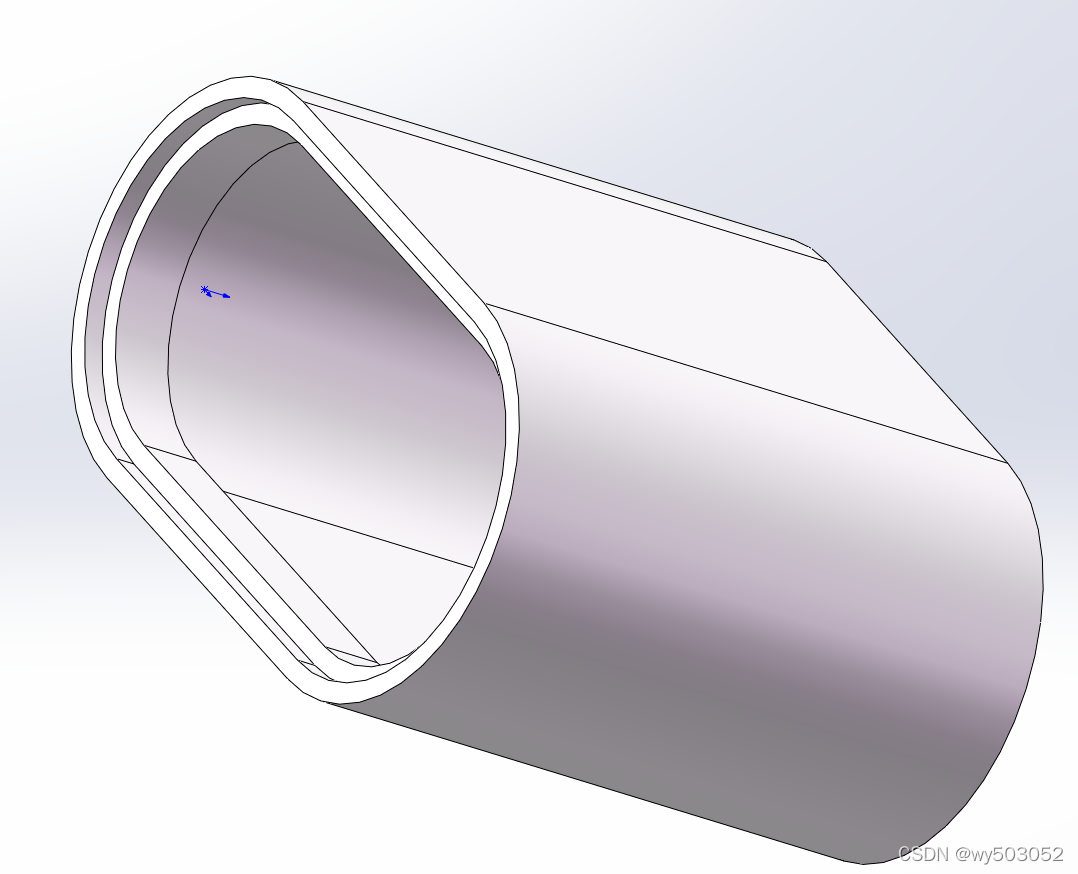

最终的效果如图所示，形成了一个环绕外壳内部的实体，便于后期安装底板。
