Altium_Protel99SE圆线路板工艺边添加技巧

一、效果图

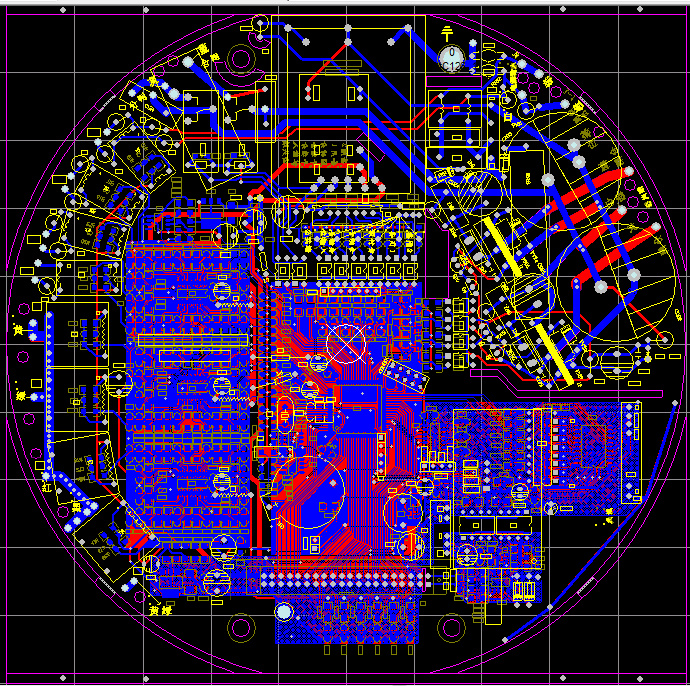

1、PCB板效果图

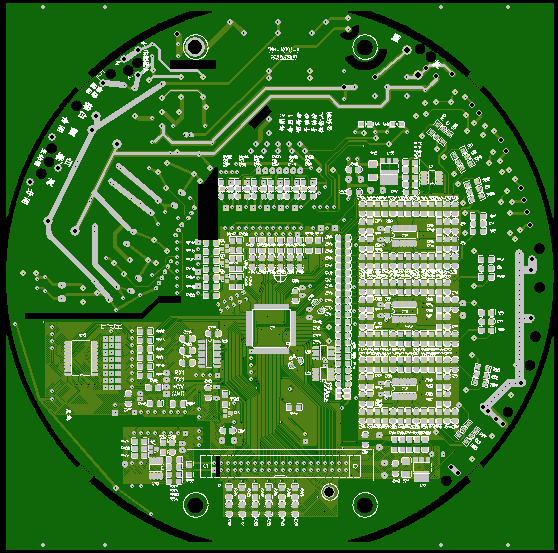

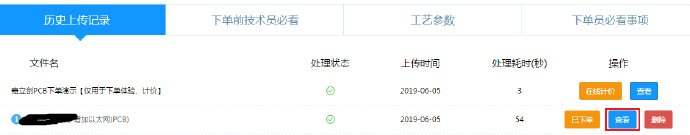

2、通过嘉立创看实际效果

二、实现方法

1、嘉立创关于邮票孔拼版规则

可搜索我的网盘“邮票孔拼版制作方法_嘉立创提供”，如下：

拼板与板间距1.2mm或者1.6mm等

邮票孔：8个0.65mm(直径）的孔,孔边到另一个孔边间距0.2mm

加两排，邮票孔伸到板内1/3，如板边有线需避开

加完邮票孔，孔两边的外形连起来，方便后工续锣带制作

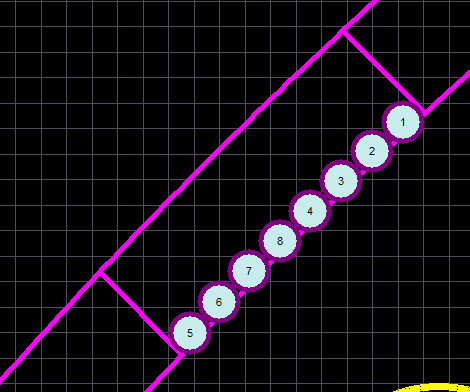

2、焊盘均匀分布在圆弧上

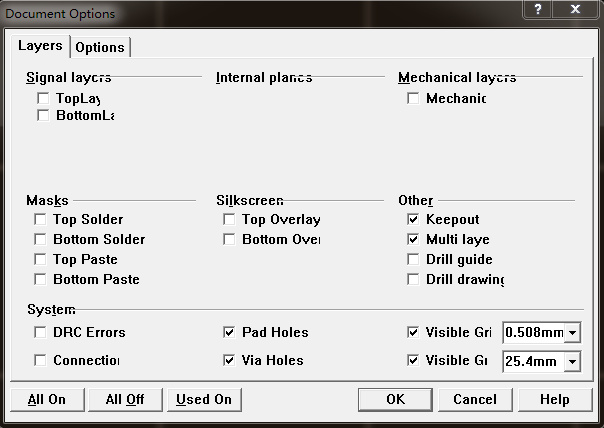

1）关闭不需要的图层，操作速度更快，大图纸不会卡顿。

--------------------------------

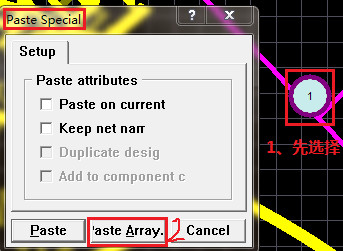

2）选择焊盘1，Ctrl+C复制，选择Paste Special特殊粘贴之Paste Array

--------------------------------

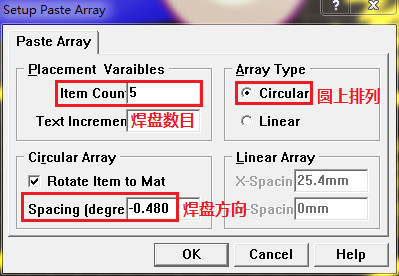

3）设置特殊数组阵列，如下：

--------------------------------

4）光标此时变为十字形，选择圆形中心，再选择上图中的焊盘1，这样做的目的在于确定半径。

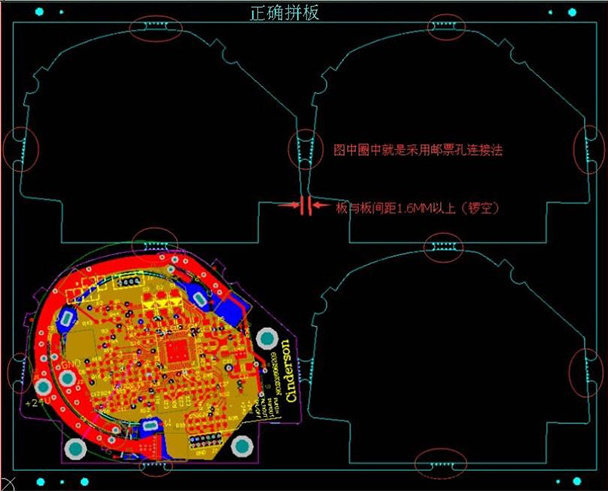

三、特殊拼板示例

示例1：
