Matlab在电路仿真中的应用

仿真过程

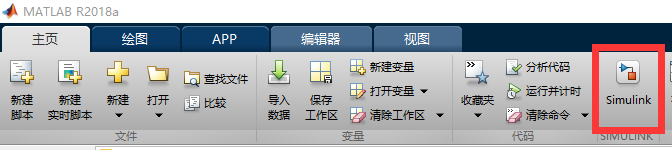

1、在Matlab的主页菜单栏中按下Simulink

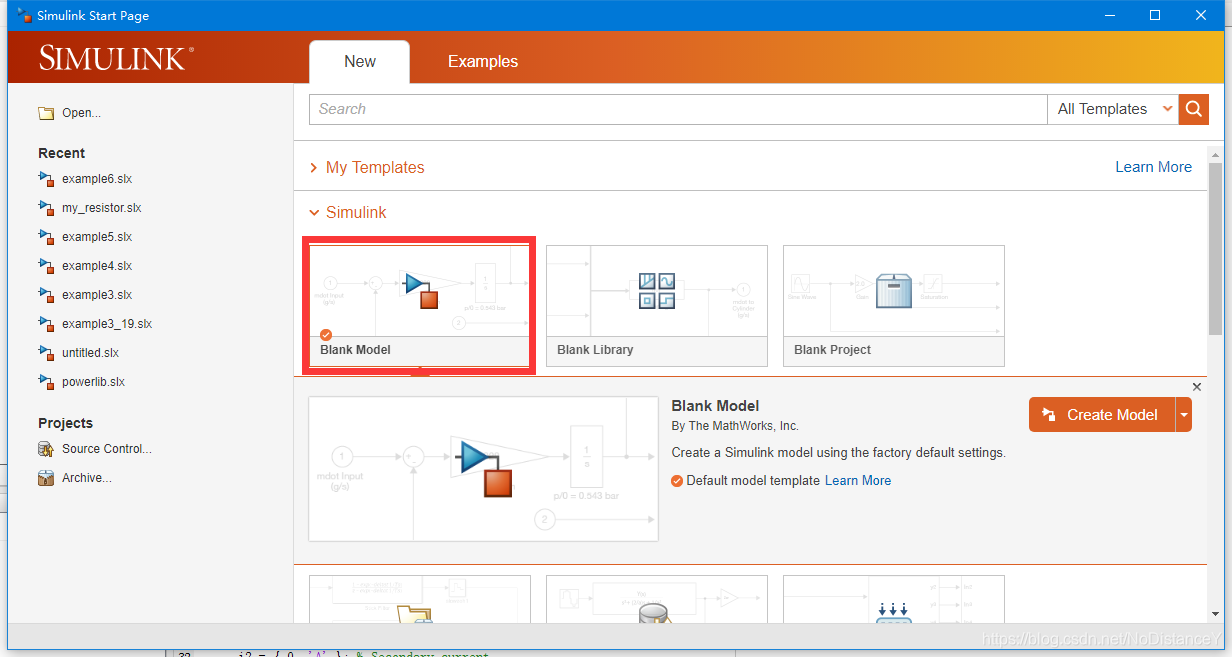

2、点击空模型

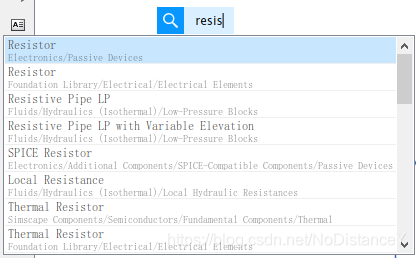

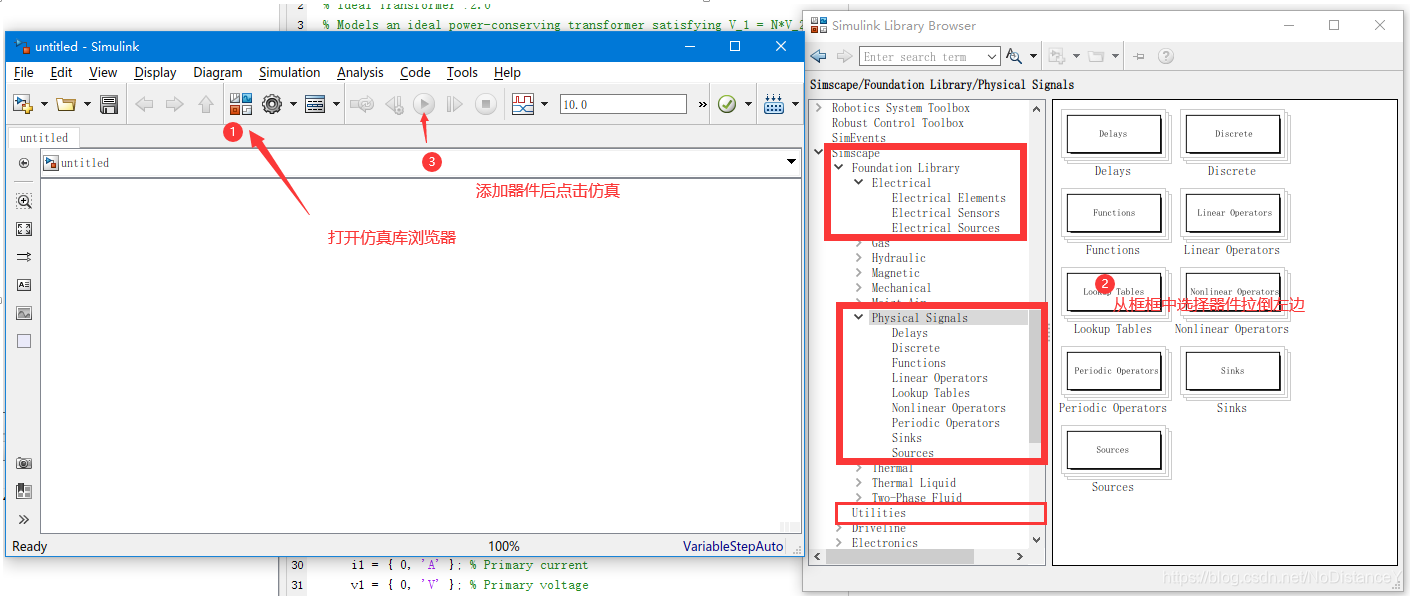

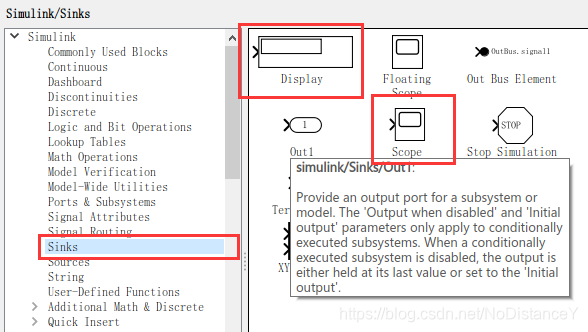

3、添加器件

入门说明

Matlab在2012版以前通过SimPowerSystem这个来进行电路仿真，但在之后的版本要通过Simscape进行仿真。对于初学者而言，后者相对于前者多了域的概念，在Electrical域（对应蓝色线）中画的电路，需要通过电流、电压表转化为Physical Signal域的信号（线为橙红色），最后再将信号转换成Simulink信号，通过Sink组件来显示结果。

笔者在B站上转载了10个教学视频，老版本的资料[1]比较详细，而新版本的视频[2]可知转换过程。

看完视频后可以下载下[3]中的仿真自己试一下，或者参考下后面的图片来自己搭电路。若要了解实现细节，请参考[4]。

设置说明：

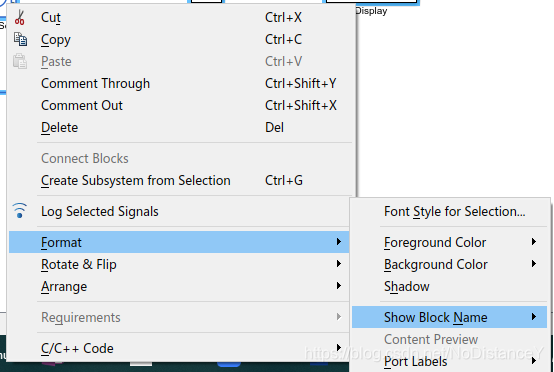

1\显示器件标签：打开模型右键菜单栏→Format→Show_Block_Name→On

2\快捷添加文本或模型：双击空白区域，输入文字

3\旋转模型：Cltrl+R

例子

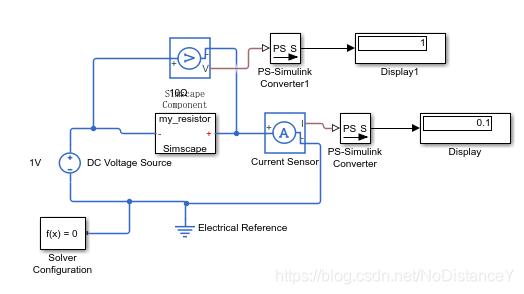

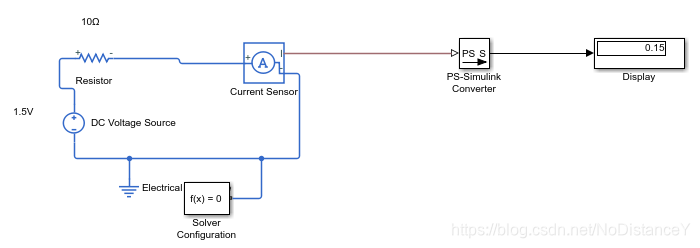

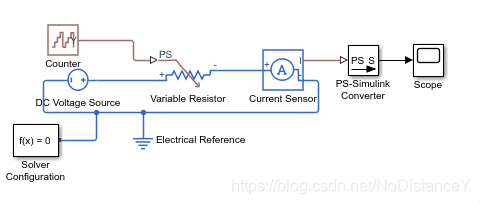

1、电阻电路

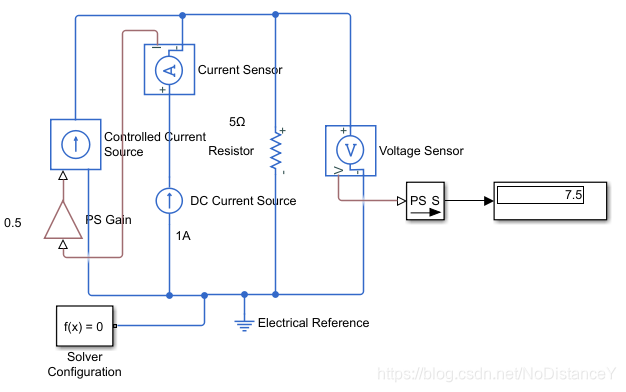

2、受控源电路

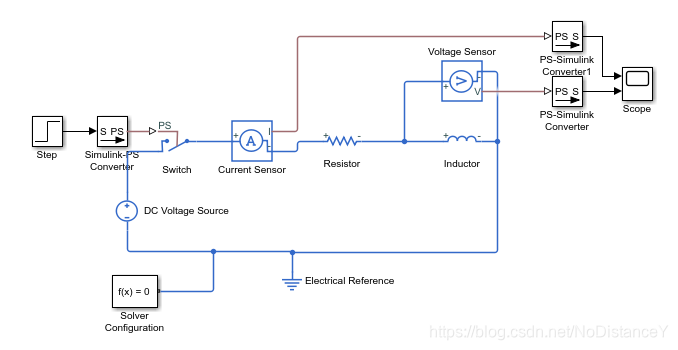

3、动态电路

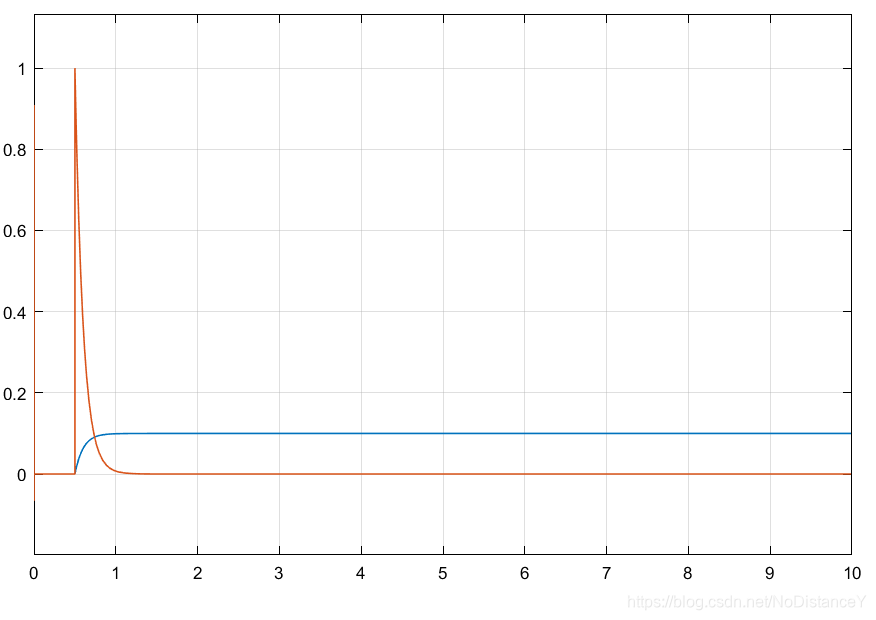

双击Scope打开仿真结果：

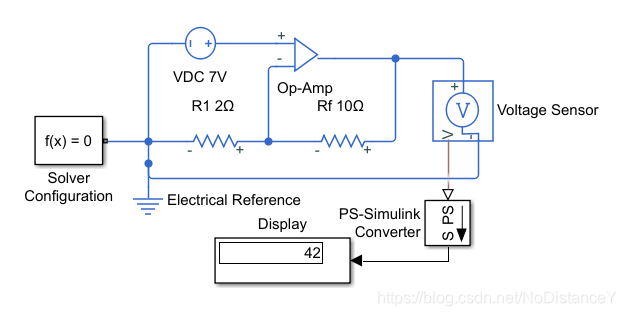

4、理想运放电路

5、离散事件电路

6、自己设计组件（Module）
