Mathcad 2D绘图技巧揭秘

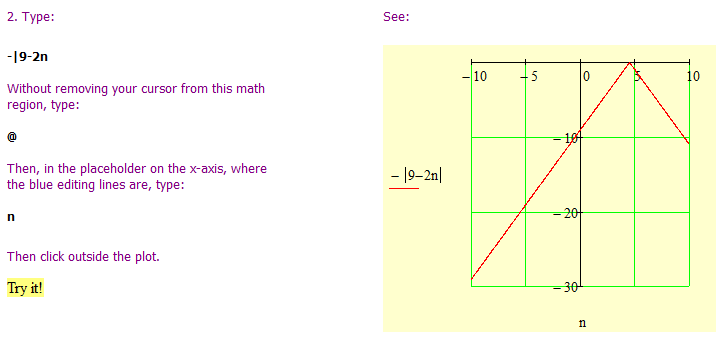

1. 直接输入算式进行绘图（QuickPlot）

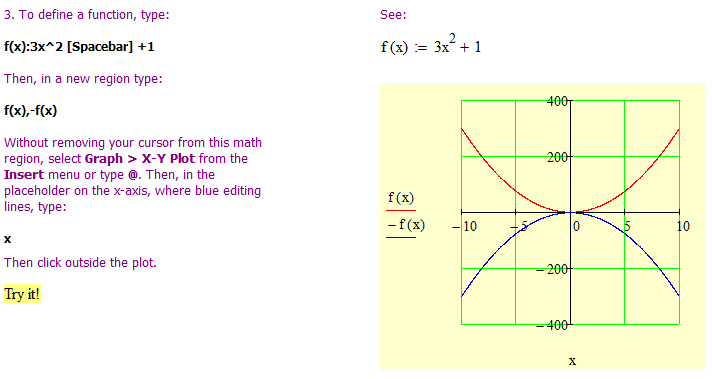

2. 先定义函数，再利用函数绘制多个曲线。一张图最多支持16条曲线。留意“,”的用法。

3. 利用空格键和","在现有绘图上增加新的曲线。

4. 单击图片，在x、y轴边界处的光标上，可以定义x、y轴范围大小。双击图片，可以进行曲线属性的设置。

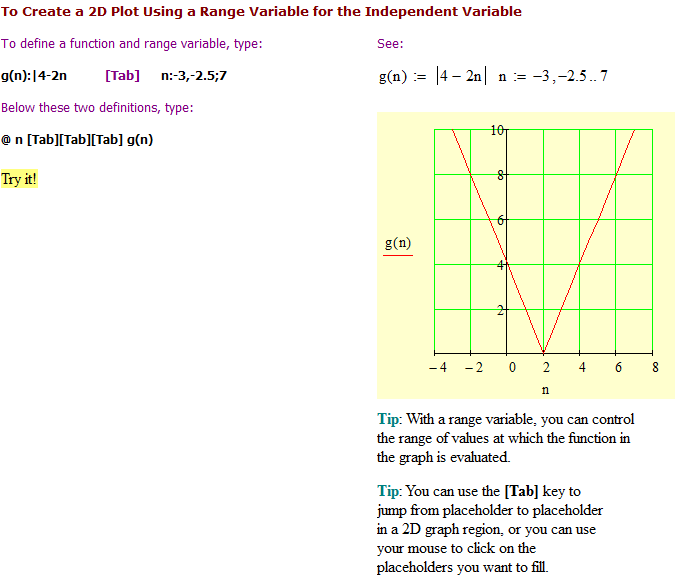

5. 支持对range variable进行绘图。

6. 支持对data set进行绘图。data set用Ctrl+m快捷键输入。

   输入data set：

   绘图：

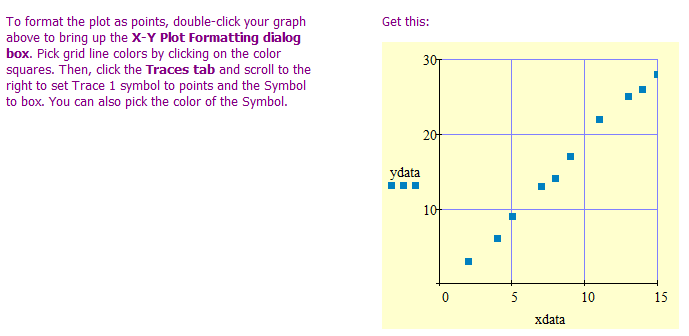

   更改属性，使其显示为散点图。
