MasterCAM螺旋线倒角技巧分享

MasterCAM版本：2022

由于螺旋线不在一个平面内，所以倒角时不是那么方便

图一：先画螺旋线

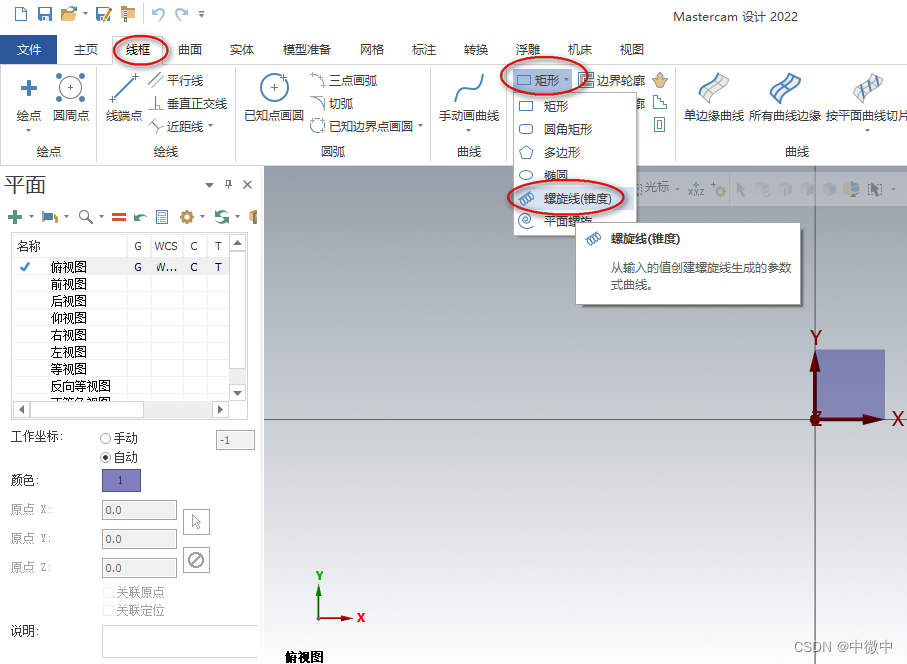

命令：线框 - 螺旋线

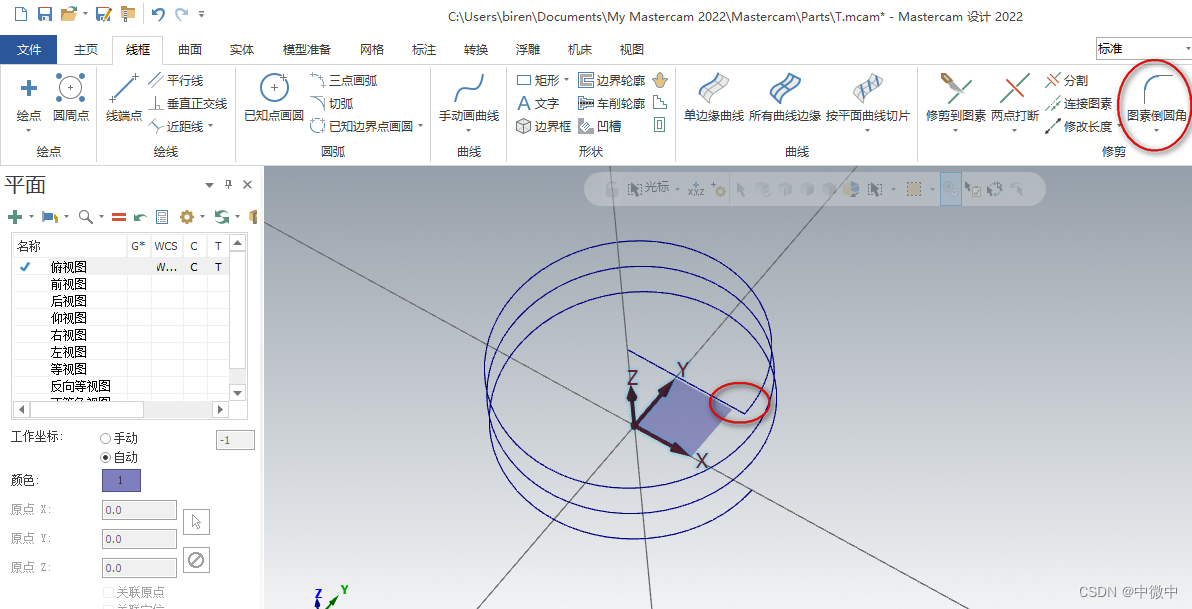

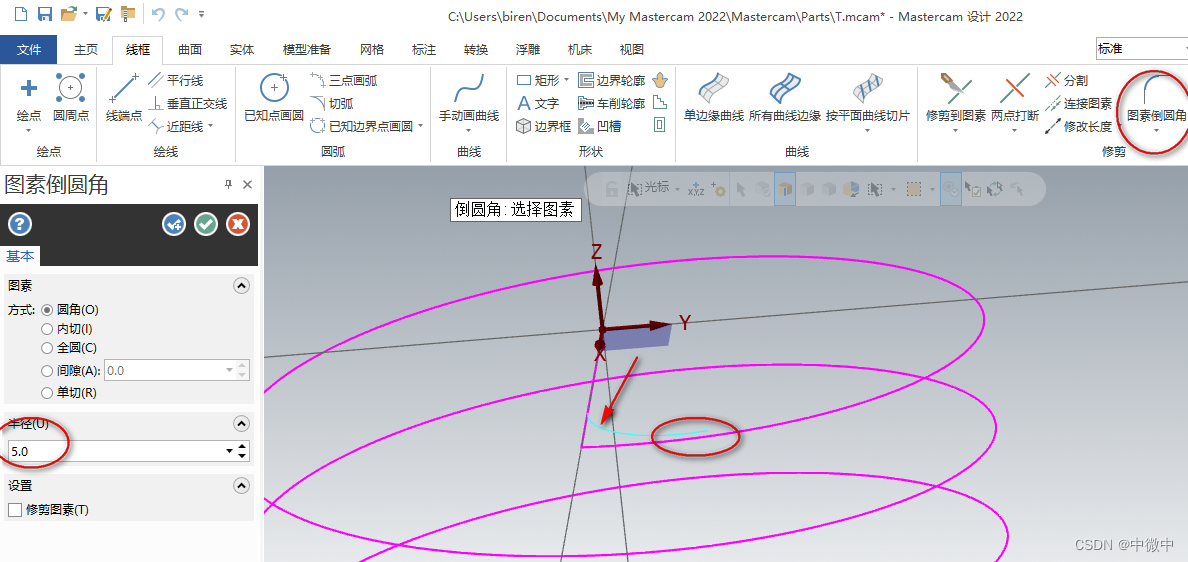

图三、四：画一条过上端点的水平线并倒角

由于螺旋线是有一定斜度的，所以两线并不相交

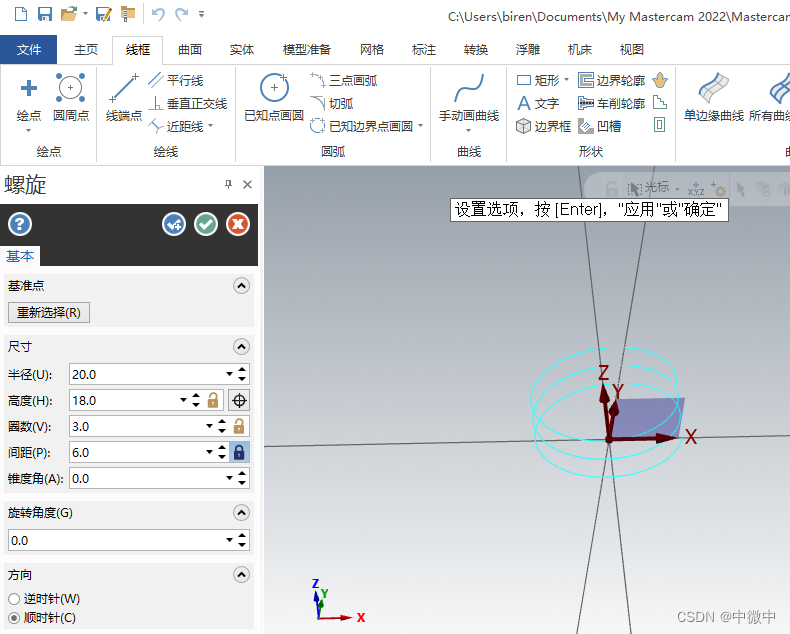

图五：此时可以再画一条通过倒角线的两个端点的螺旋线

半径：与倒角线一样为5

圆心：与倒角线一样

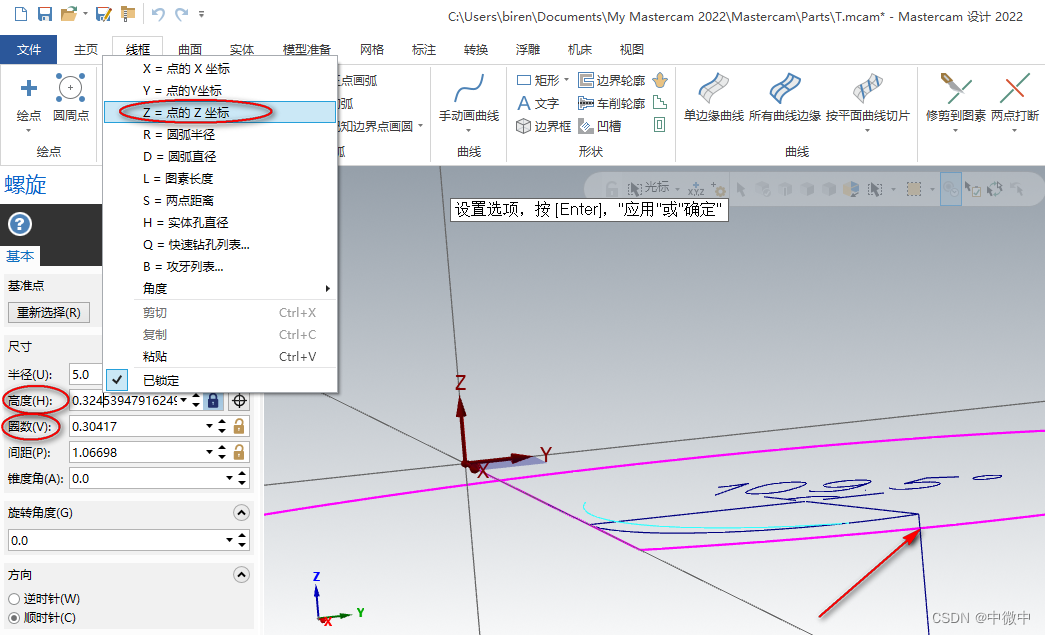

高度：原倒角线与原螺旋线的高差（右击高度处，选择z=点的Z坐标获取）

圈数：=109.5/360 即原倒角线夹角与360度的比值

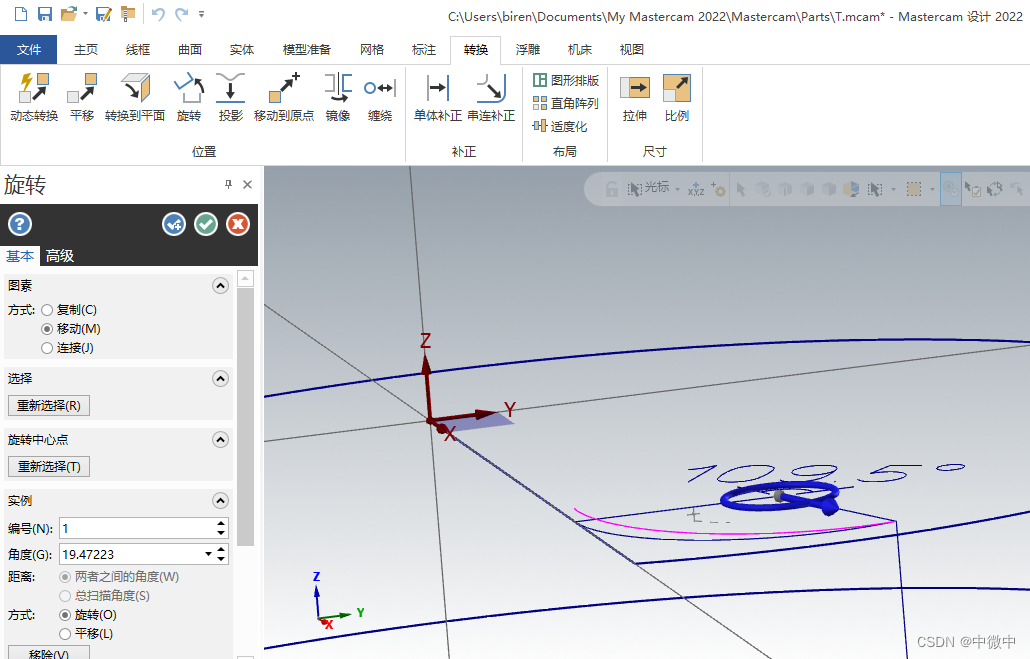

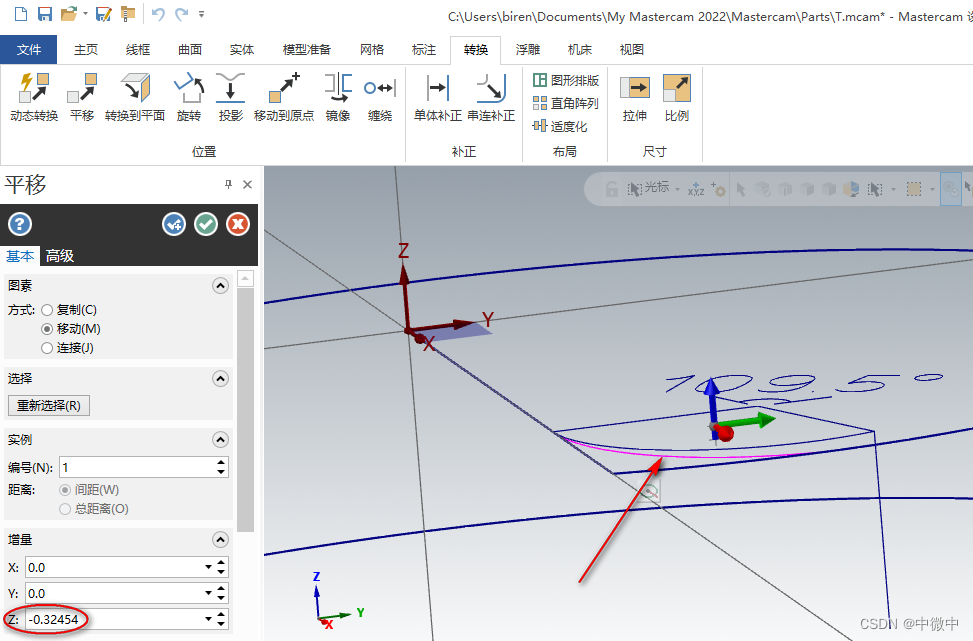

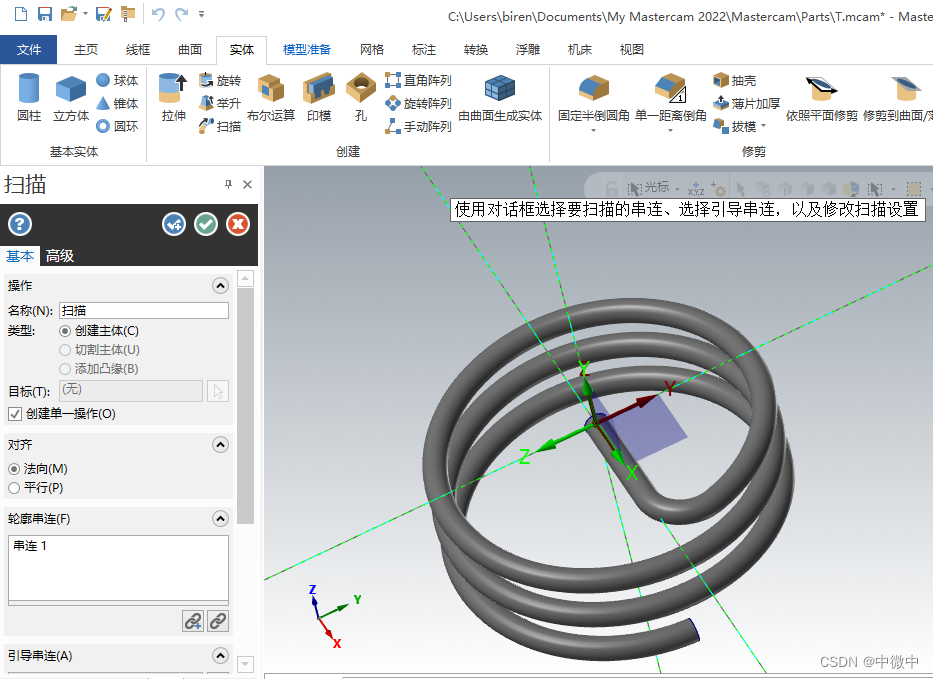

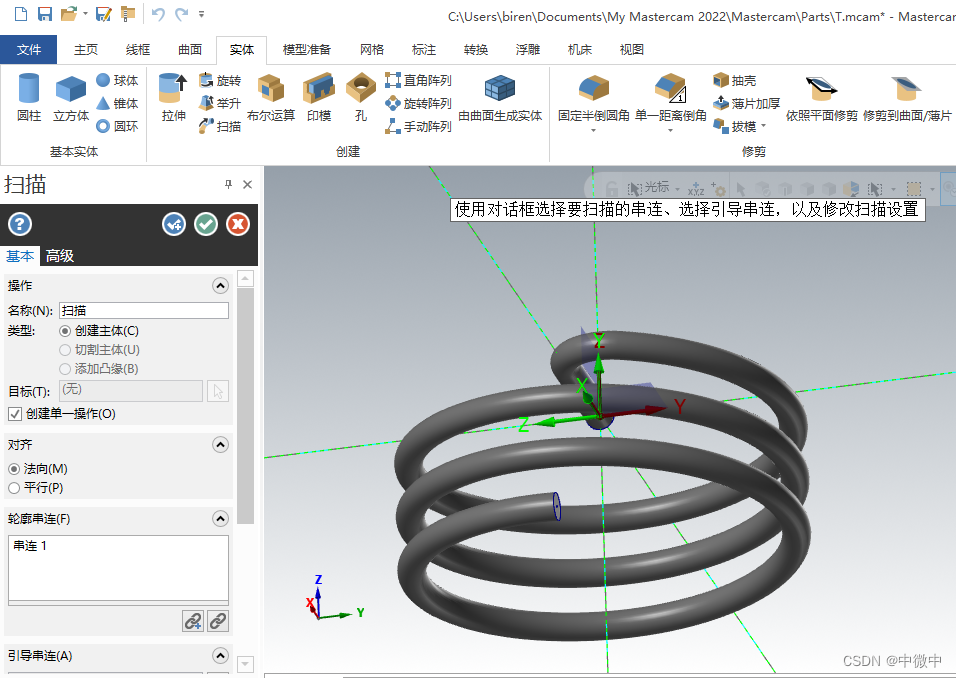

图六、七：旋转、平移新螺旋线到原倒角线对应位置
