MasterCAM实体旋转命令疑难解答：曲线与边缘相交等问题

MasterCAM版本：2022

目的：通过旋转画杯子边缘主体

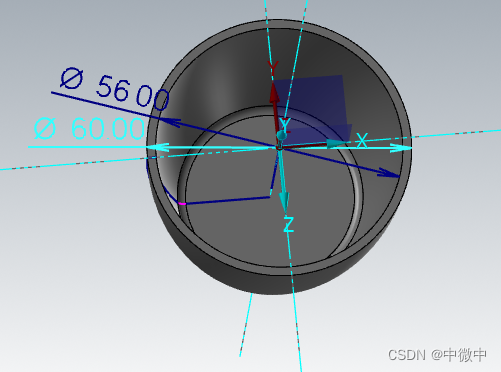

内外环直径分别是：56、60mm

命令：实体 - 旋转

问题：

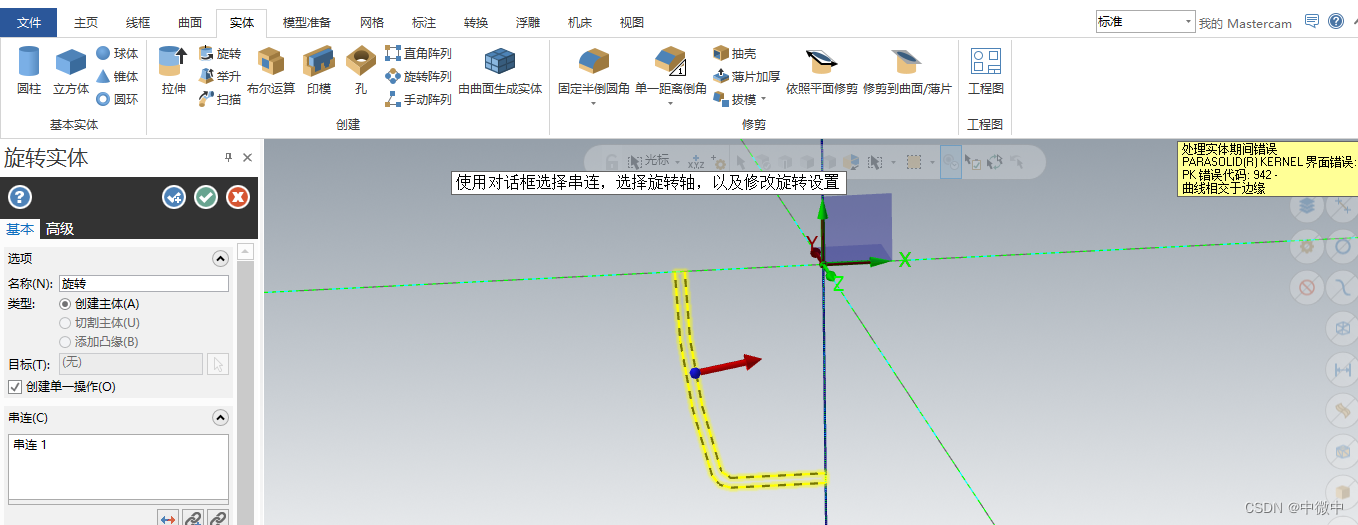

一、处理实体期间错误parasolid(r) kernel 界面错误PK 错误代码：942-曲线相交于边缘

对应参数：

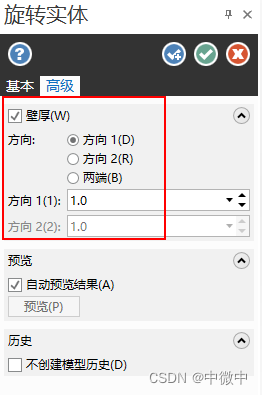

旋转实体 - 选中“壁厚”

“选择要旋转的串连”时选中右边的曲线

二、如果“选择要旋转的串连”时选中左边的曲线，则错误信息是：

非复制的主体或边界

三、 如果“旋转实体” - 不选中“壁厚”则会出现如下错误：旋转实体主体必须封闭

此时可以用以下2种方式处理：

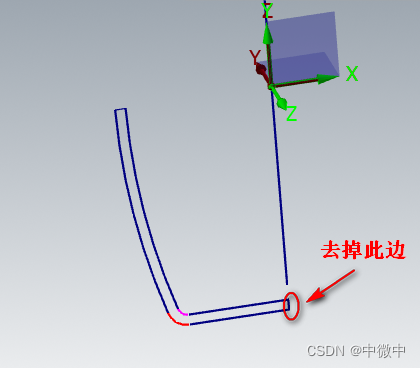

方式一、去掉底部的短边，因为它与旋转轴重叠，但前述的“壁厚”要选中设置

结果：

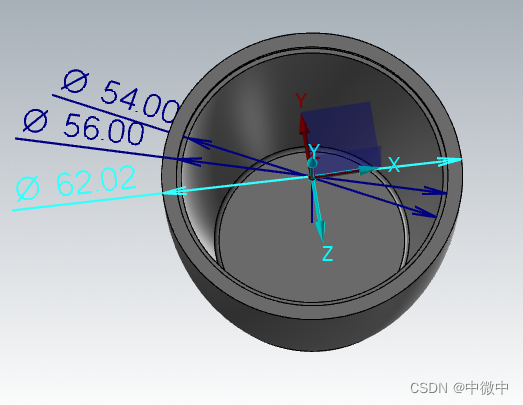

与期望的效果有些出入，内外环直径不一样，还多出了一个直径为54的内环

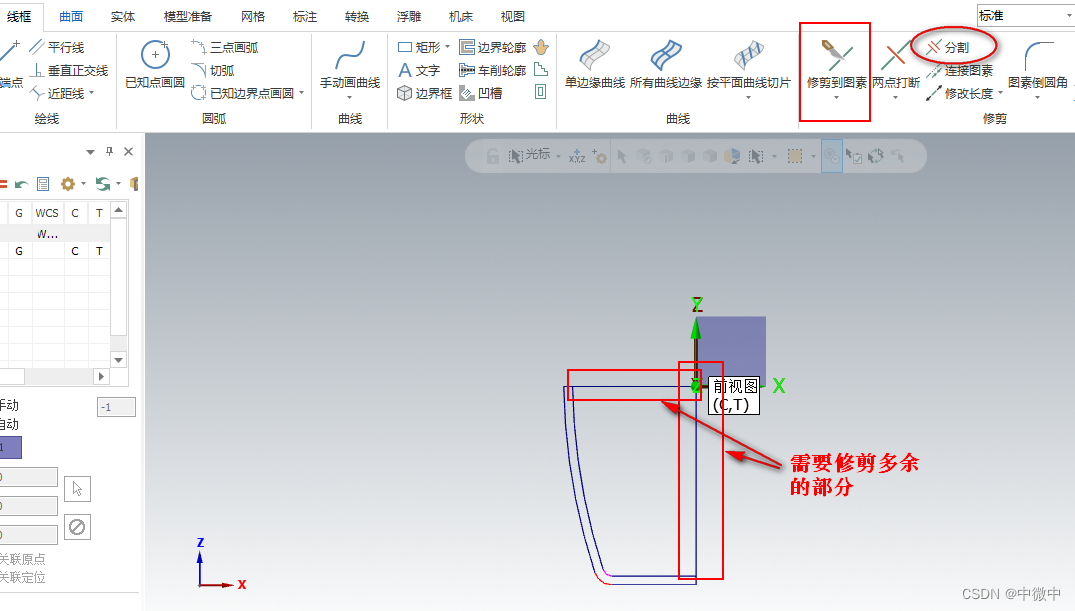

方式 二、在旋转前，用“修剪到图素” - 类型“修剪” - 方式“修剪两则物体”来去掉多余部分（“壁厚”不要选中），而不是用“分割”命令来去除，前述的问题与此也有关系

最终结果：
