Fluent Launch界面个性化设置教程

Fluent中Launch-启动页面设置

• Launch界面
• 1 Dimension 2 Display Options 3 Option 4 串行和并行选项

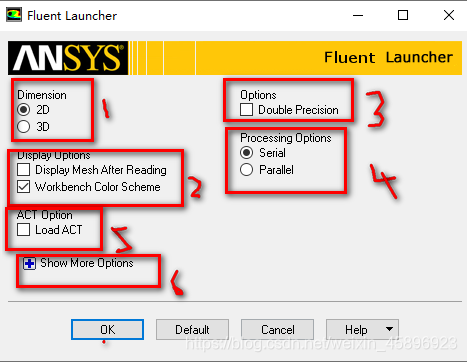

Launch界面

1 Dimension

选择模型维度，2D或者3D，不同维度的模型设置有所不同。

2 Display Options

显示选项。

第一个选项为读入网格后显示网格，对于网格数大，模型复杂的尽量不要打开，对电脑配置要求高，很容易卡死。

第二个选项是Workbench颜色样式，一般选择默认就行。

3 Option

默认为单精度求解器，可选择双精度。此外，如果是3D模型，options中会有meshing mode选项，可进入网格模式。

4 串行和并行选项

serial 串行

parallel 并行-----选择之后在Options选项中增加了Use Job Scheduler以及Use Remote Linux Nodes，同时可以在Processing Options下设置Number of Processes（设置CPU数量）和GPGPUs per Machine（设置GPU加速）


点击下方Show More Options按钮可显示更多设置选项。

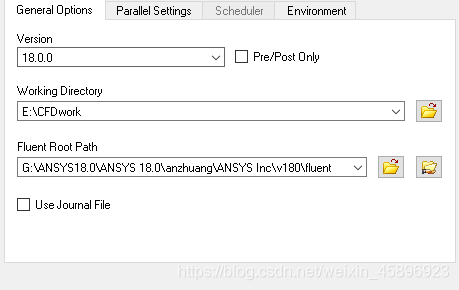

①General Options

version ----FLUENT版本，一般都安装一个版本，显示的就是当前版本，若安装多个版本，可以选择哪一个版本。

per/post only----只进行前处理后处理选项，若选上则不能进行计算。

working directory ----工作目录，计算过程中产生的文件将会放置在该目录下。若读入的网格文件路径与该目录不一致的话，生成文件将会放在网格文件所在的路径。

fluent root pyth----设置路径，一般安装时就自动设置好了，无需再设置。

②parallel settings

并行设置。通常单机多核计算情况下这些标签页下的内容无需改动。在进行多机并行计算时需要进行配置。
