实战总结：ABAQUS强大功能一网打尽

1、更改云图数据格式

点击Viewport——Viewport Annotation Options——Legend——Numbers——Format——Fixed——OK

Fixed表示：小数点形式显示

   Decimal places：表示显示小数点后的位数


   更改前：

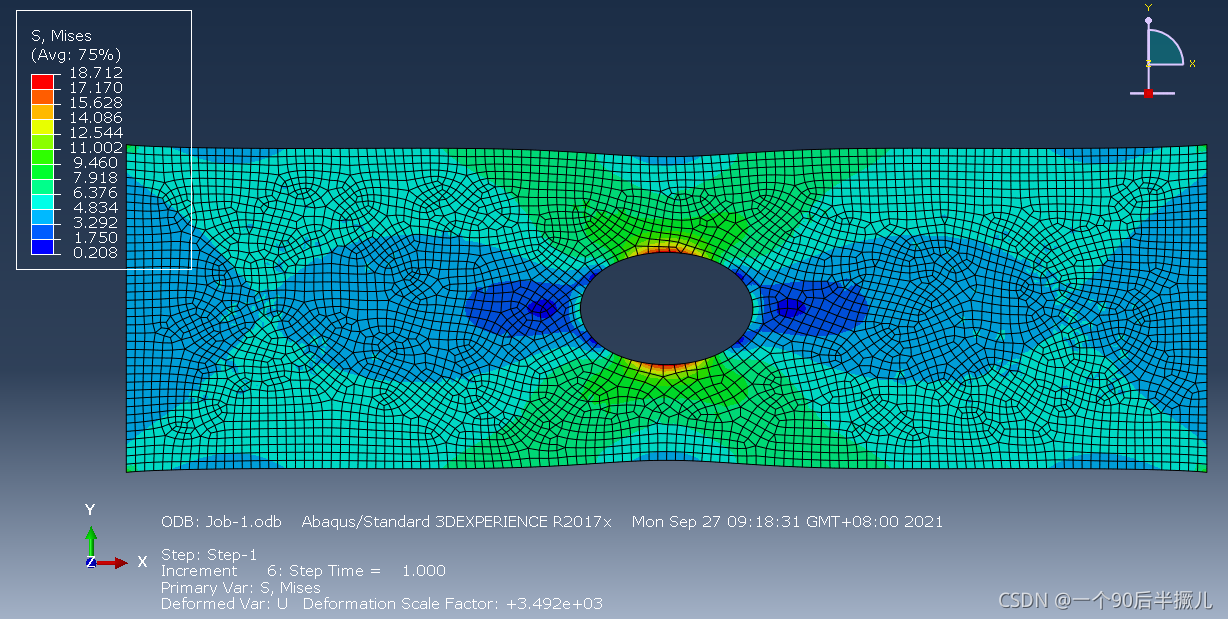

   更改后：

2、显示节点和单元编号

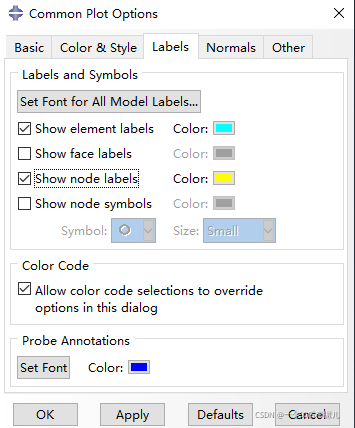

点击Options——Common——Labels——Show element labels+Show node labels——OK

3、生成各个结点的结果报告

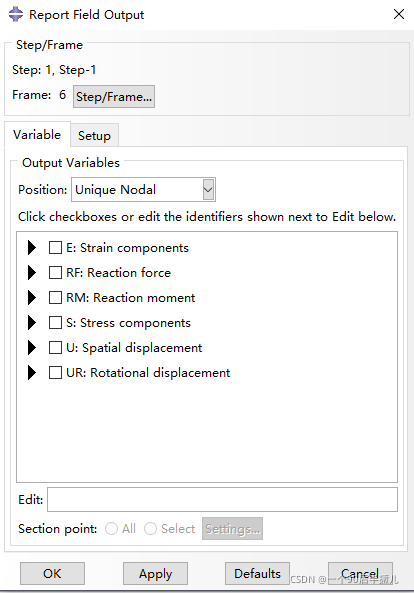

点击Report——Field Output——Position——Unique Nodal

   输出各结点位移：U——U1、U2、U3(表示1、2、3方向的位移值)，切换到Setup,更改输出文件名称即可。

   输出各单元应力分量：S——S11、S22、S33(表示1、2、3方向的应力值)，切换到Setup,更改输出文件名称即可。

   输出各结点支反力：RF——RF1、RF2(表示1、2方向的支反力值)，切换到Setup,更改输出文件名称即可。
