CREO/PROE工程图默认设置教程：第一角视图方法

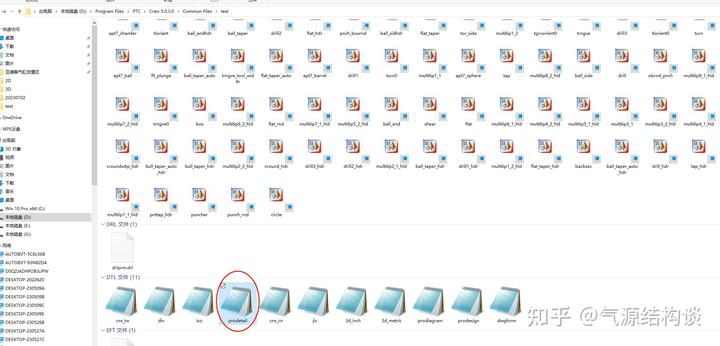

1.找到安装目录D:\Program Files\PTC\Creo 5.0.3.0\Common Files\text下的prodetail文件。

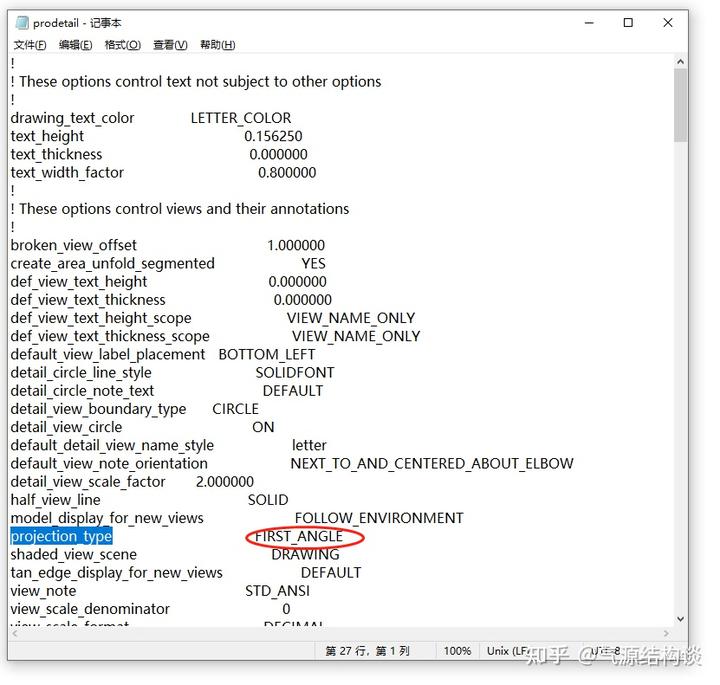

2.按快捷键Ctrl+f搜索projection_type，后面有个THIRD_ANGLE单词，为第三角视图，更改为FIRST_ANGLE(第一角视图)，保存。

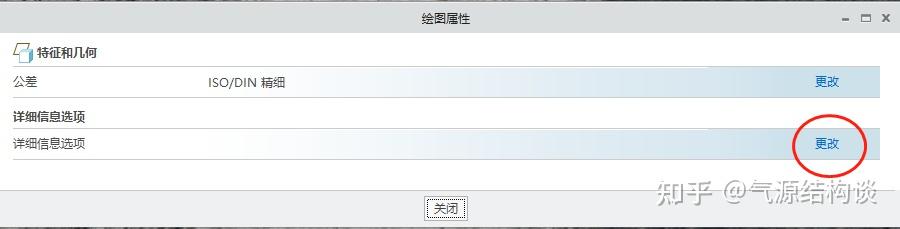

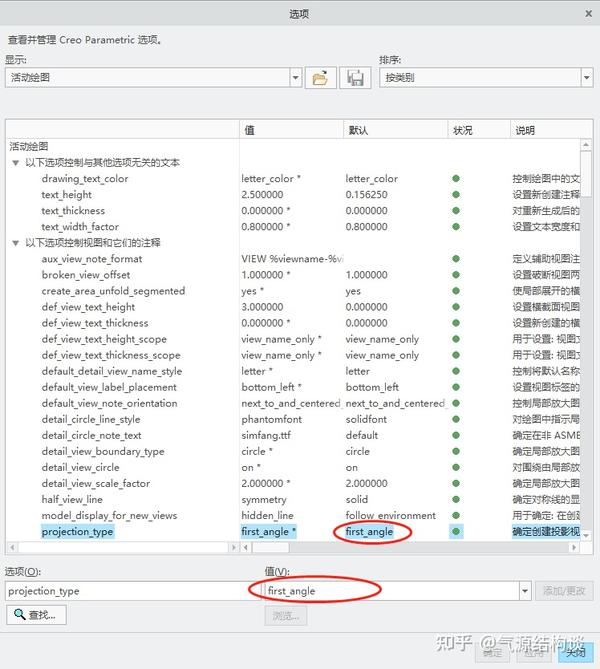

3.重新启CREO/PORE，随便打开一张工程图：文件→准备→绘图属性，绘图属性对话框选“详细信息选项”中的更改，图二可以看出我们的默认值已更改为First angle(第一角视图)。设置完成。

4.如果想设置第三视角，同样的方法改成为THIRD_ANGLE第三视角

5.以上方法本人亲测百分百有效，其他方法试过都没效果
