Ansys模态分析实战入门

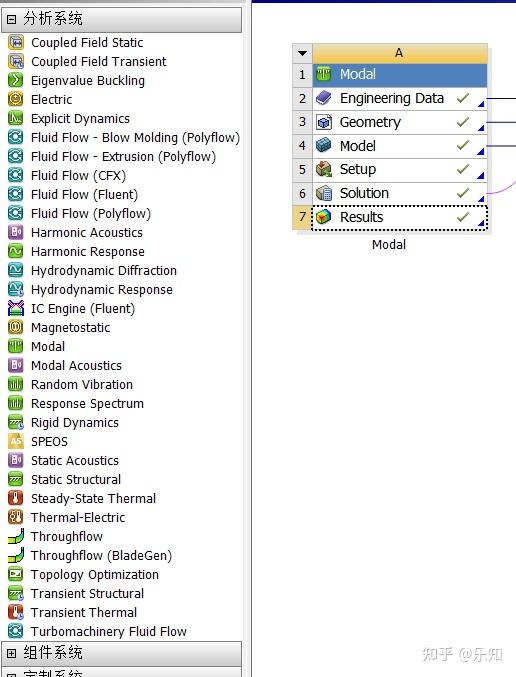

插入modal模块

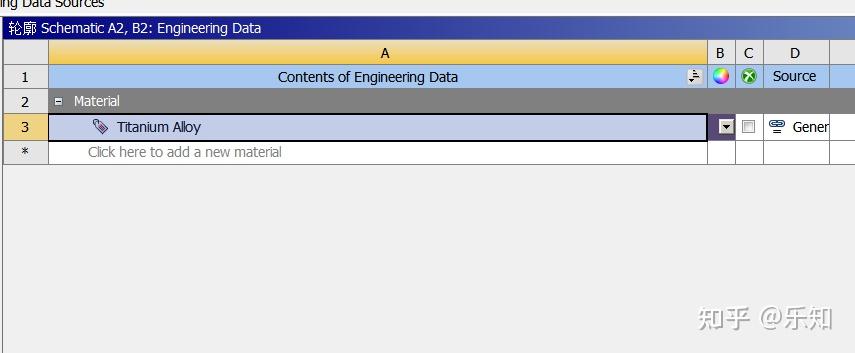

编辑材料，选择钛合金

导入模型

   几何结构中材料选择钛合金

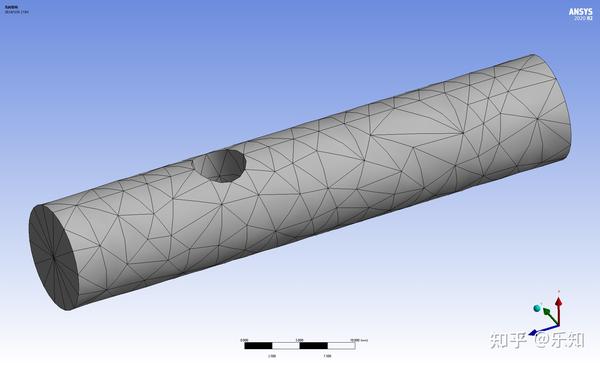

划分网格，直接默认

模态设置

   选择六阶模态

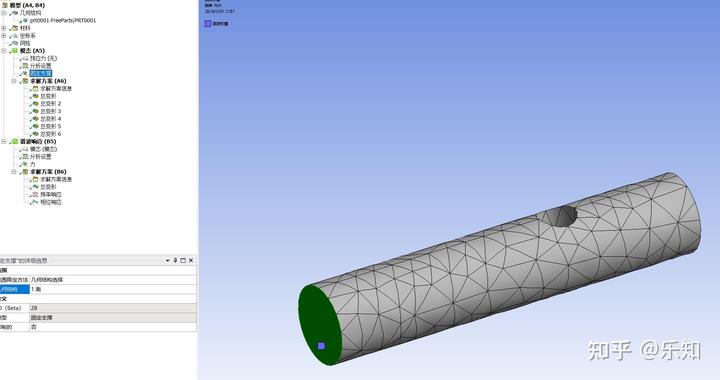

   选择一个端面为固定面

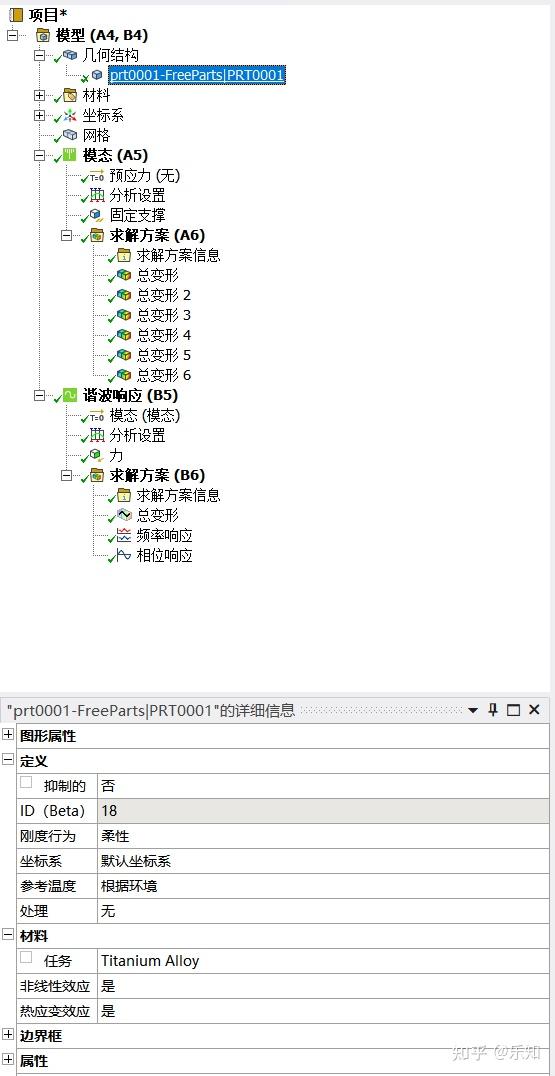

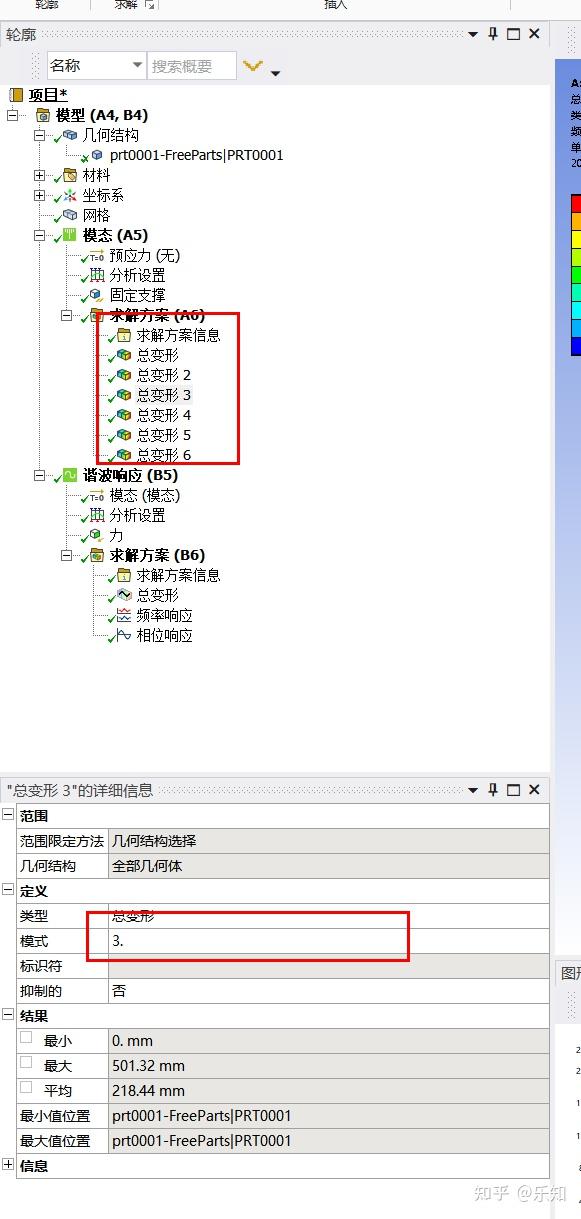

   设置了六阶模态，插入六个总变形，设置对应模式


求解

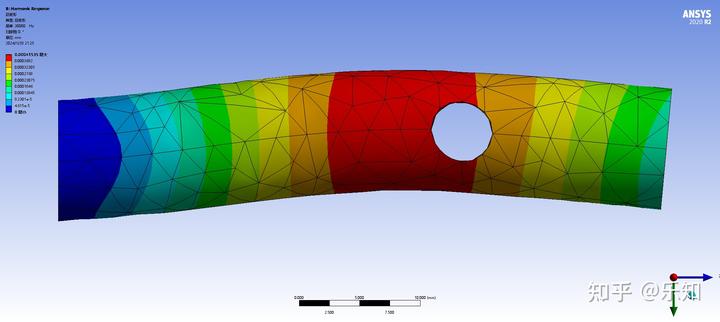

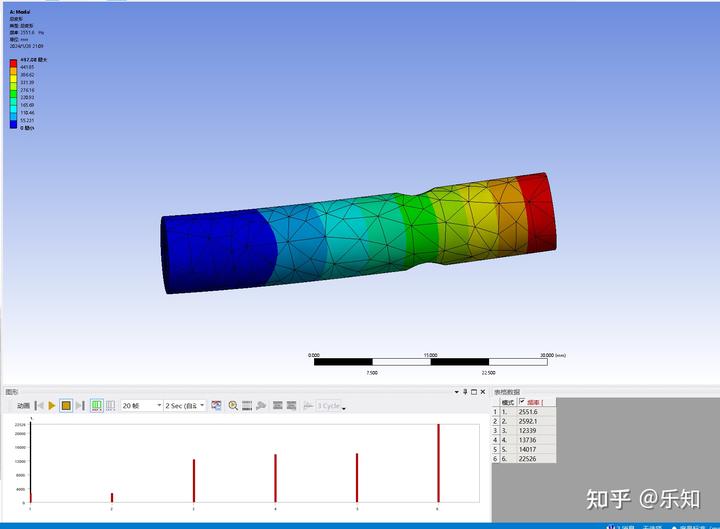

   结果如图


插入谐波响应

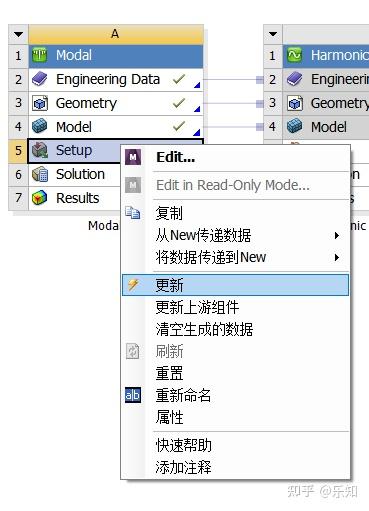

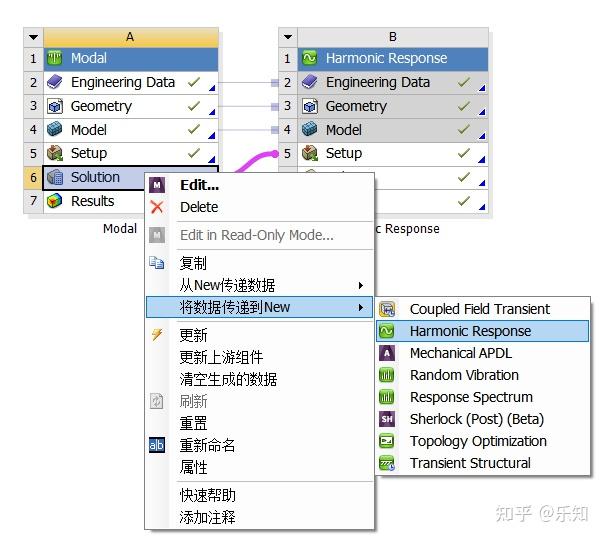

   从求解中插入

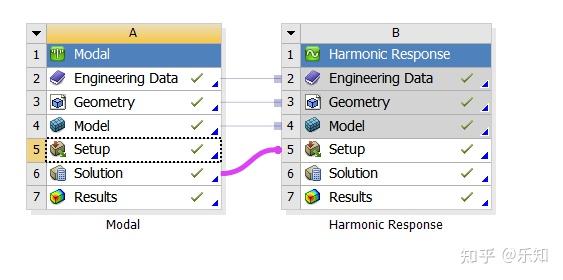

   更新结果，传递原来的参数


   左侧中对钩全部勾上


谐波响应的设置

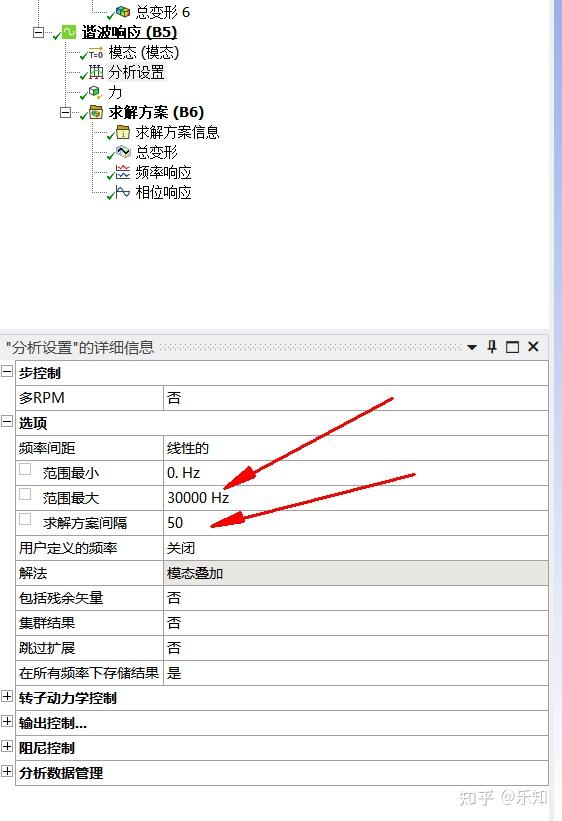

   根据之前的结果设置最大值和步值间隔

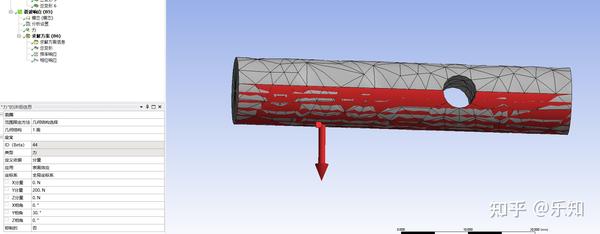

   输入一个剪切力，沿着Y方向，给定200N


求解

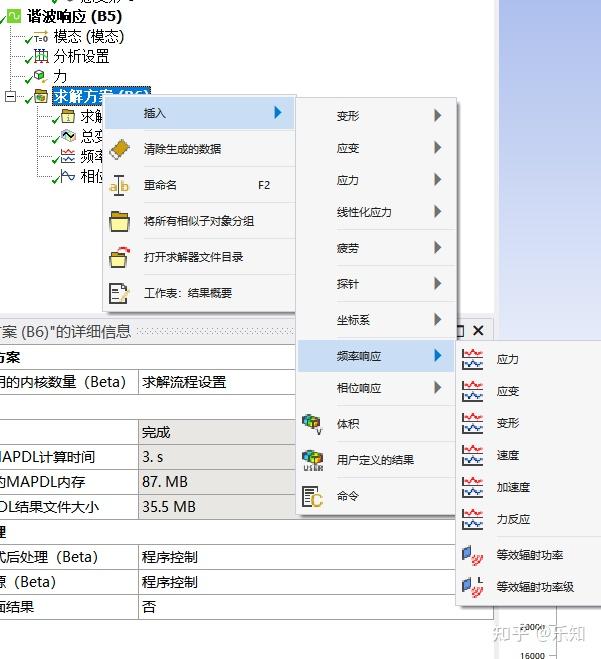

   插入频率响应和相位相应的变形

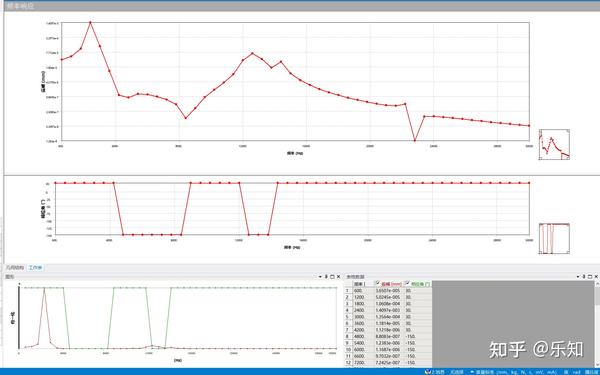

结果

   可以看出，和前面结果对应较好
