ANSYS预应力模态分析完整操作流程，CAE入门持续更新系列

大家好，我是乐仿可乐老师，上次给大家讲解了一般模态分析的流程，今天给讲一讲预应力模态分析。

操作之前呢，先给大家区分一下预应力模态和一般模态分析。预应力模态不同于一般模态分析，它是一种考虑结构在初始预应力状态下的振动特性分析。结构在模态分析前，已经承受了某种形式的静态载荷（如压力、力），这种静态载荷产生的应力状态就是预应力。

这里开始预应力模态分析流程：

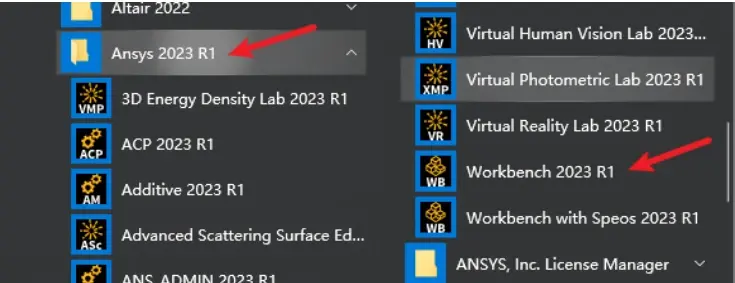

1.打开ANSYS Workbench

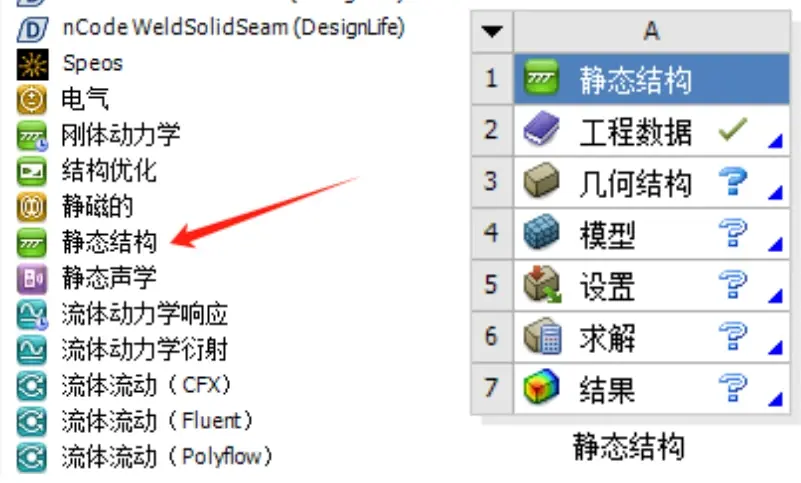

2.选择“静态结构”

3.导入几何模型（一般常用文件格式：X_T、Step、Stp）

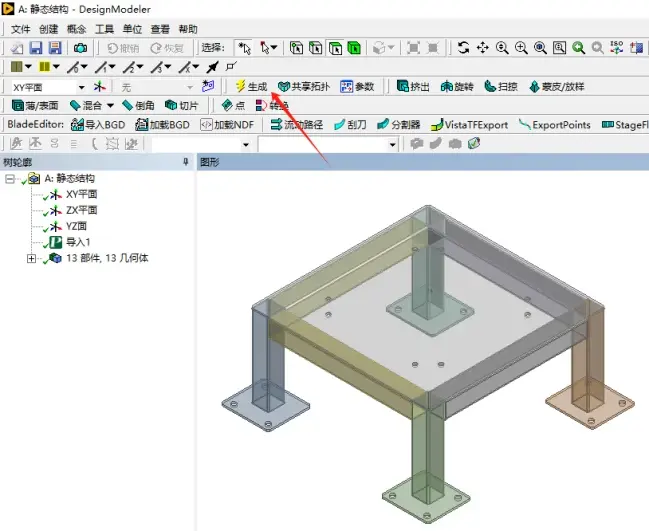

4.进入“Design Modeler”（模型前处理）

4.1模型生成

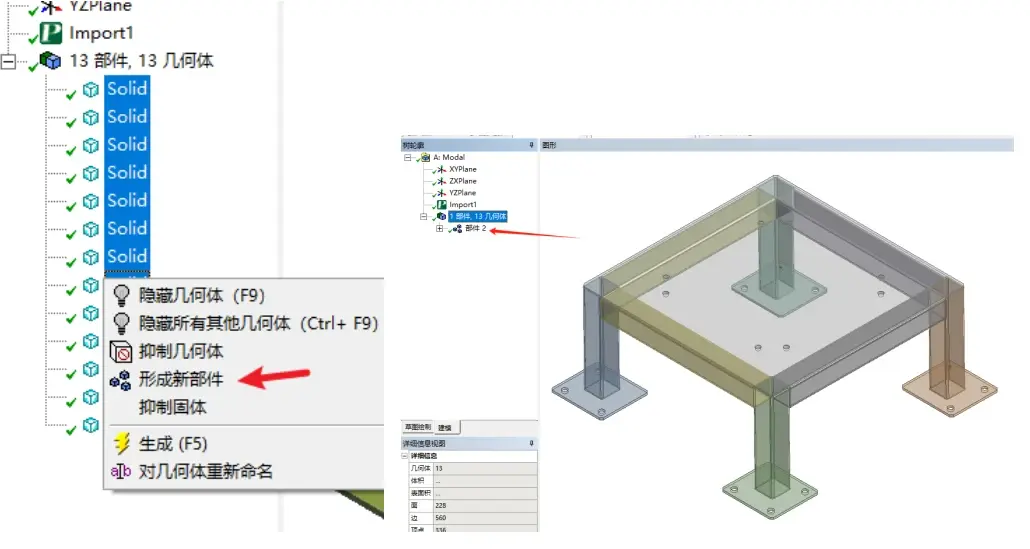

4.2模型共节点

为了减少在Mechanical中连接关系构建

5.材料设置

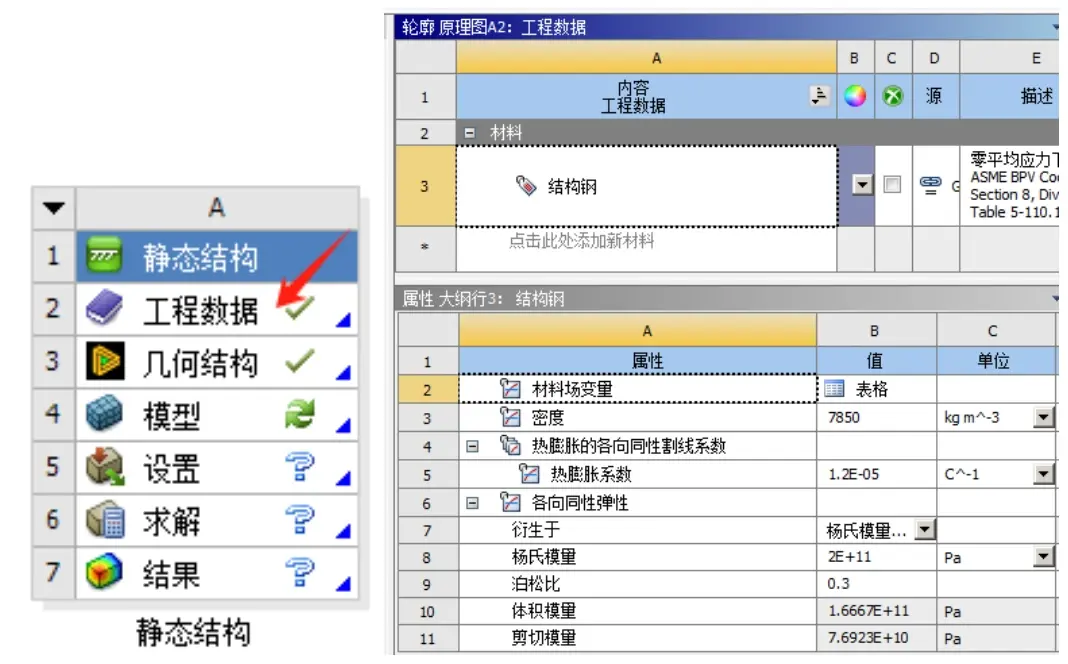

此处默认使用结构钢，结构钢中含有密度参数

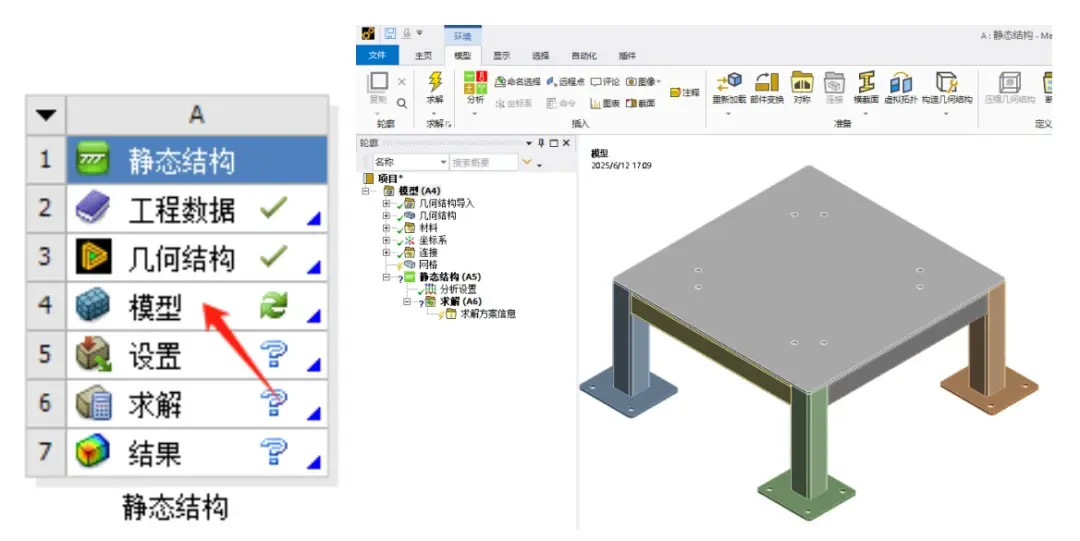

6.进入“Mechanical”模块

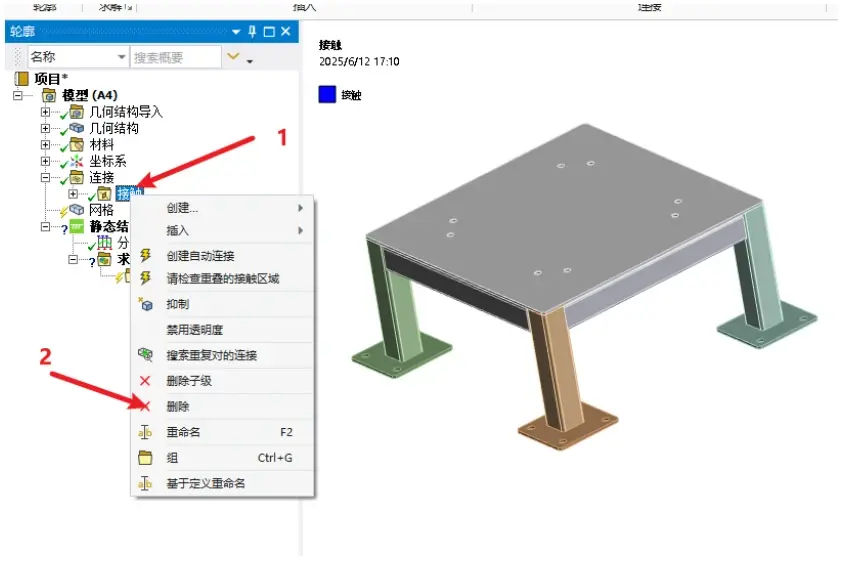

7.删除原有接触

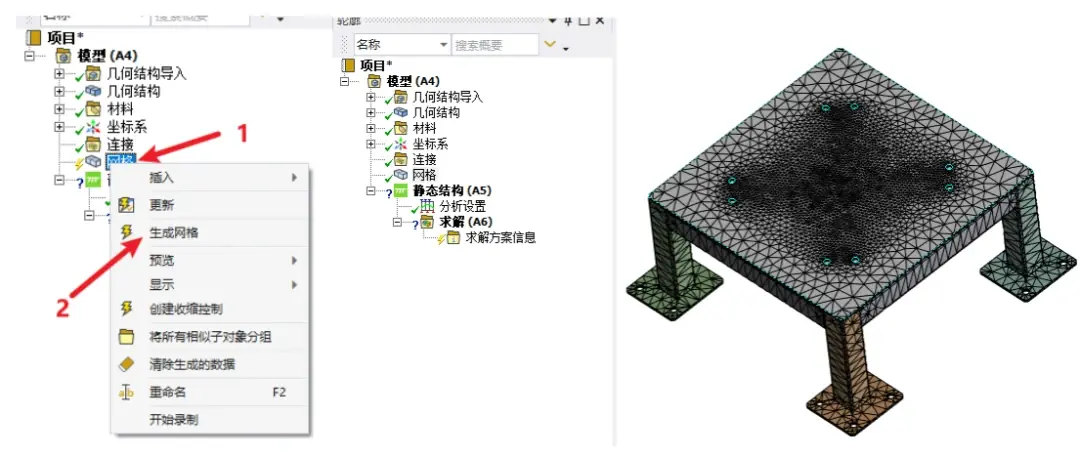

8.生成网格

9.施加固定约束

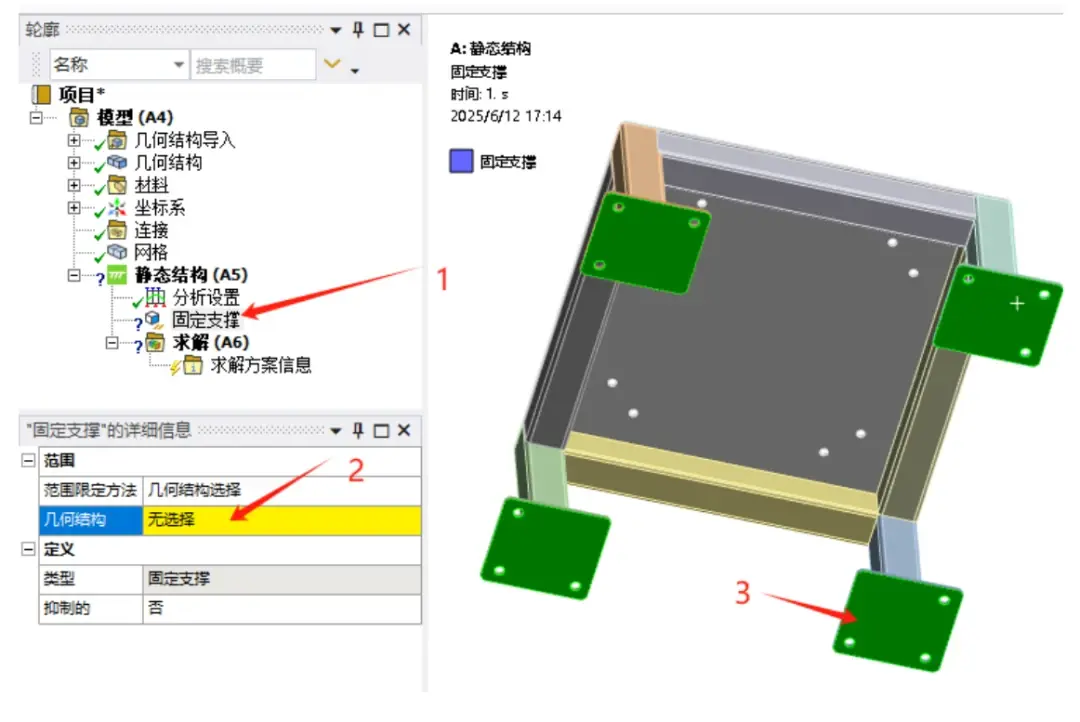

选择4个下底面

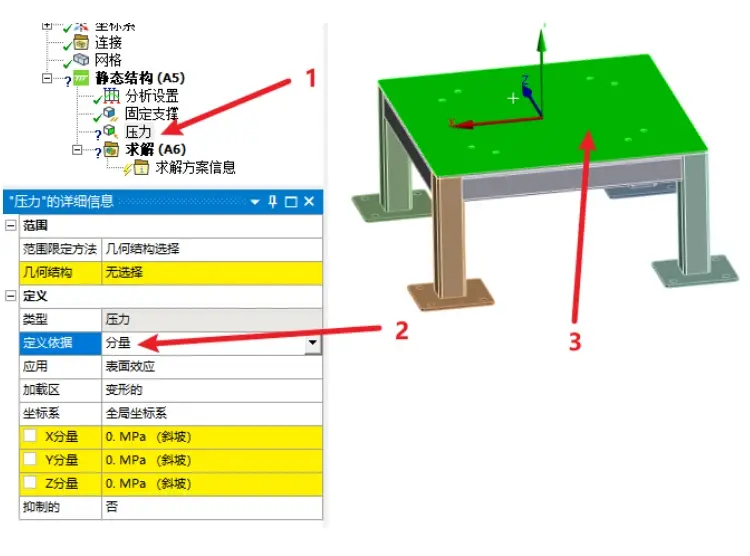

10.施加载荷条件

给上表面施加Y方向-0.1Mpa压力（向下的压力）

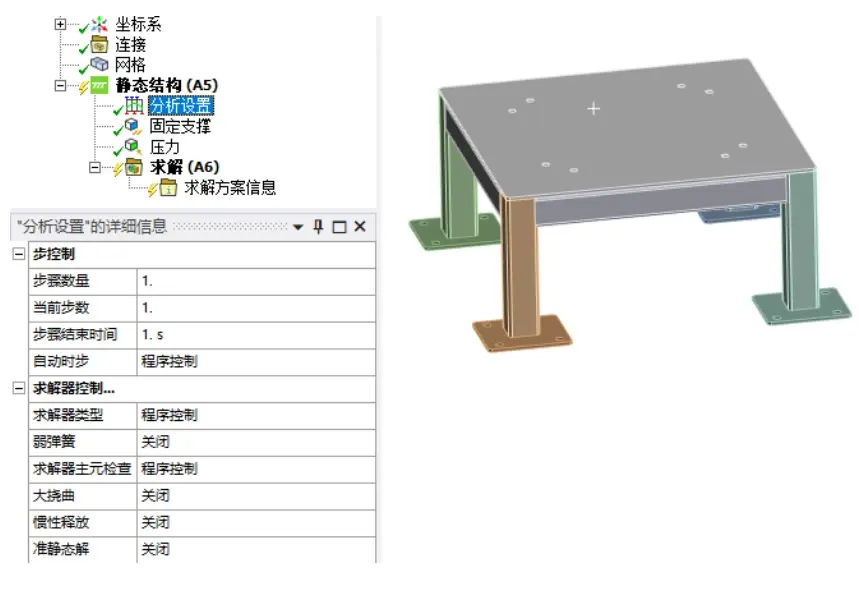

11.分析设置

此处默认即可

12.求解

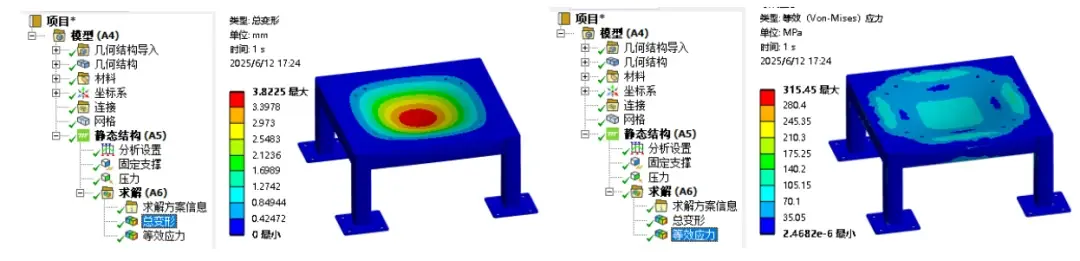

13.查看变形、应力结果

14.模态分析

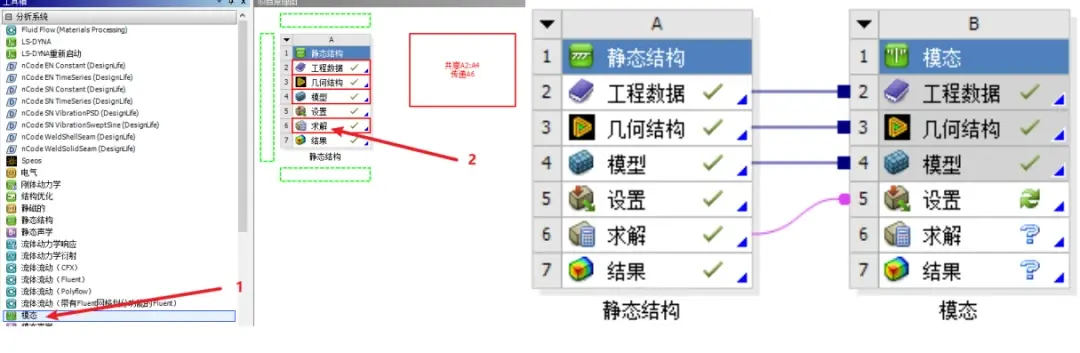

14.1选择模态模块，将静态分析结果传递至模态

15.进入“设置”

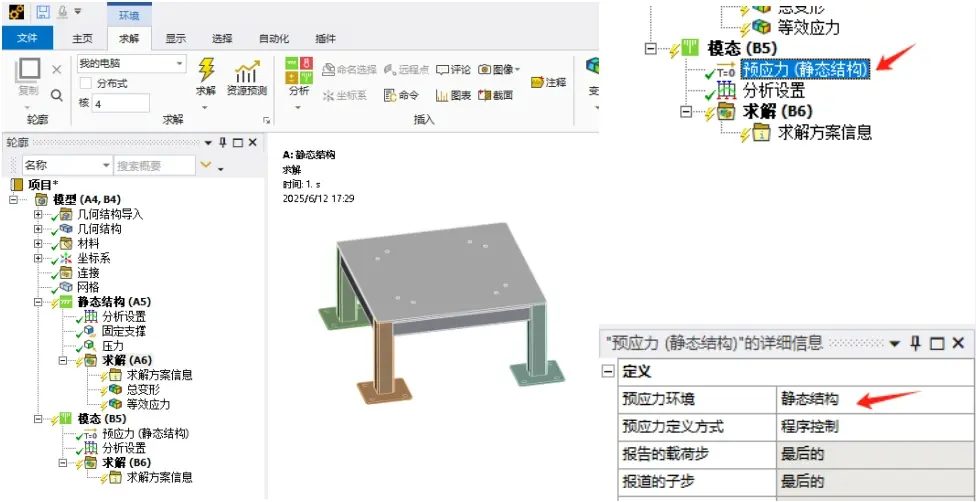

可以看到模态中，预应力环境为我们设置的静态结构，这时说明预应力已经导入成功

16.分析设置

此处最大模态阶数设置为30阶，此时已无需添加载荷条件和位移条件，已经在静态结构中设置完成

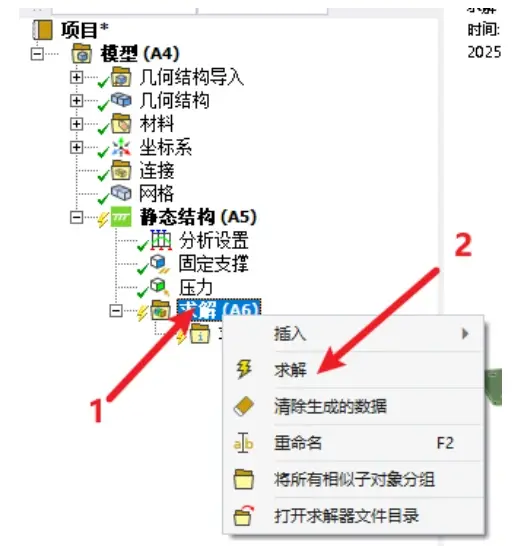

17.求解

18.查看结果

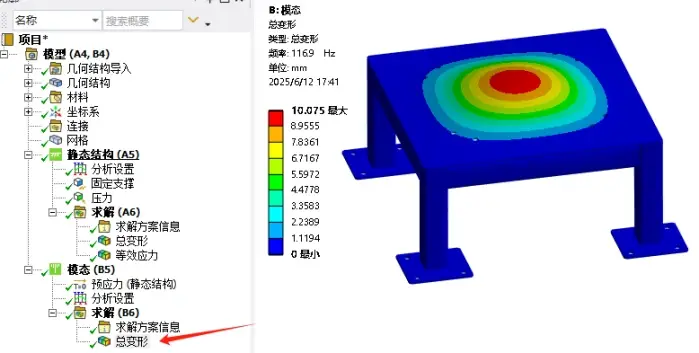

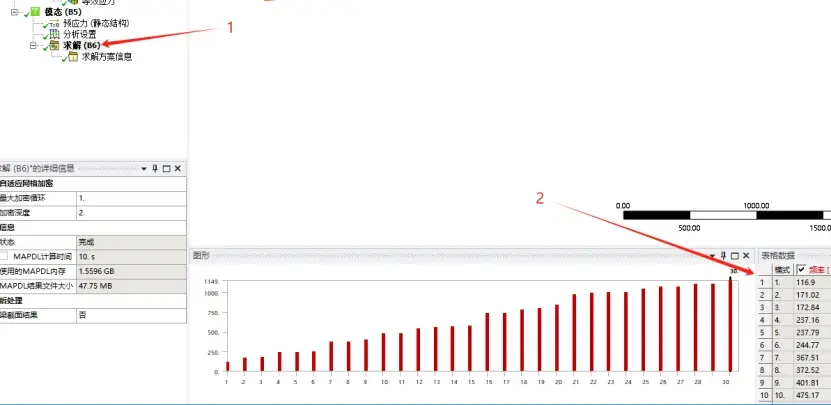

可以查看到每一阶下的频率

变形结果
