ANSYS的分析流程

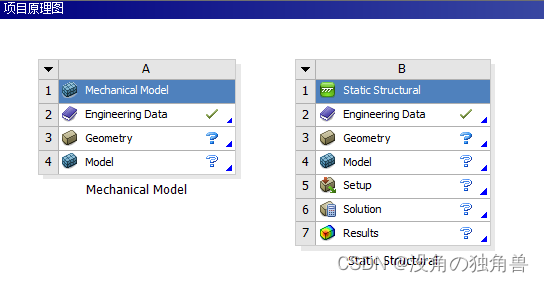

将模块导入

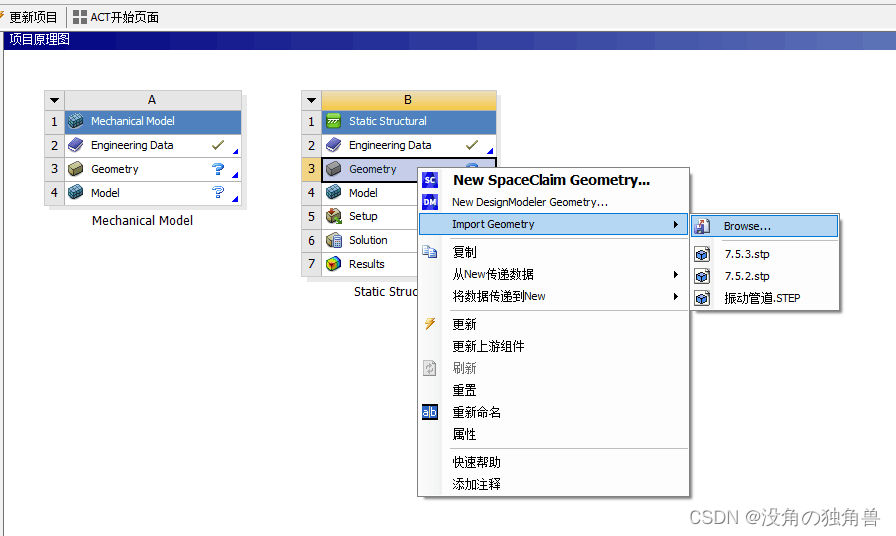

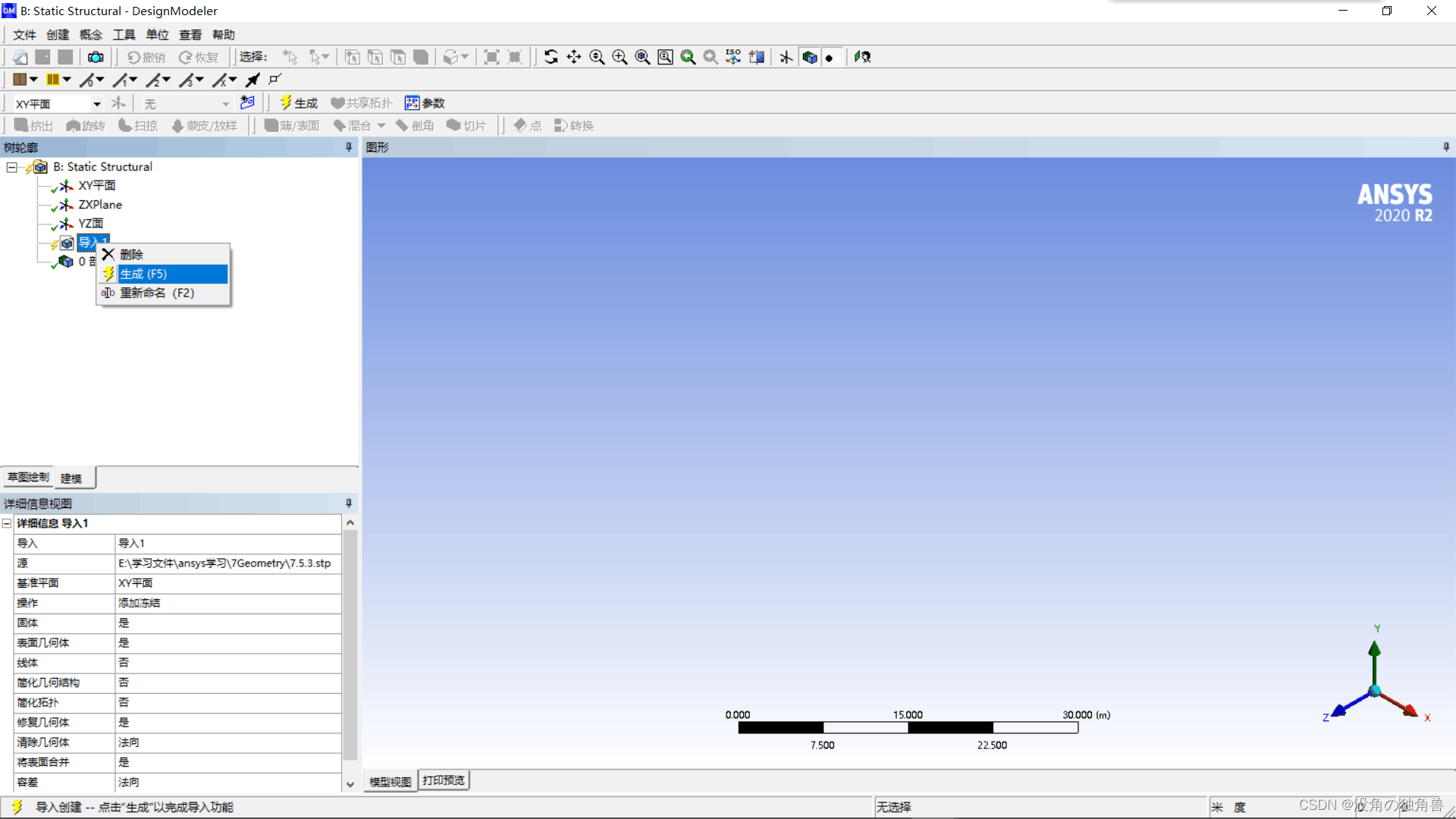

导入模型
打开design modeler ,生成模型

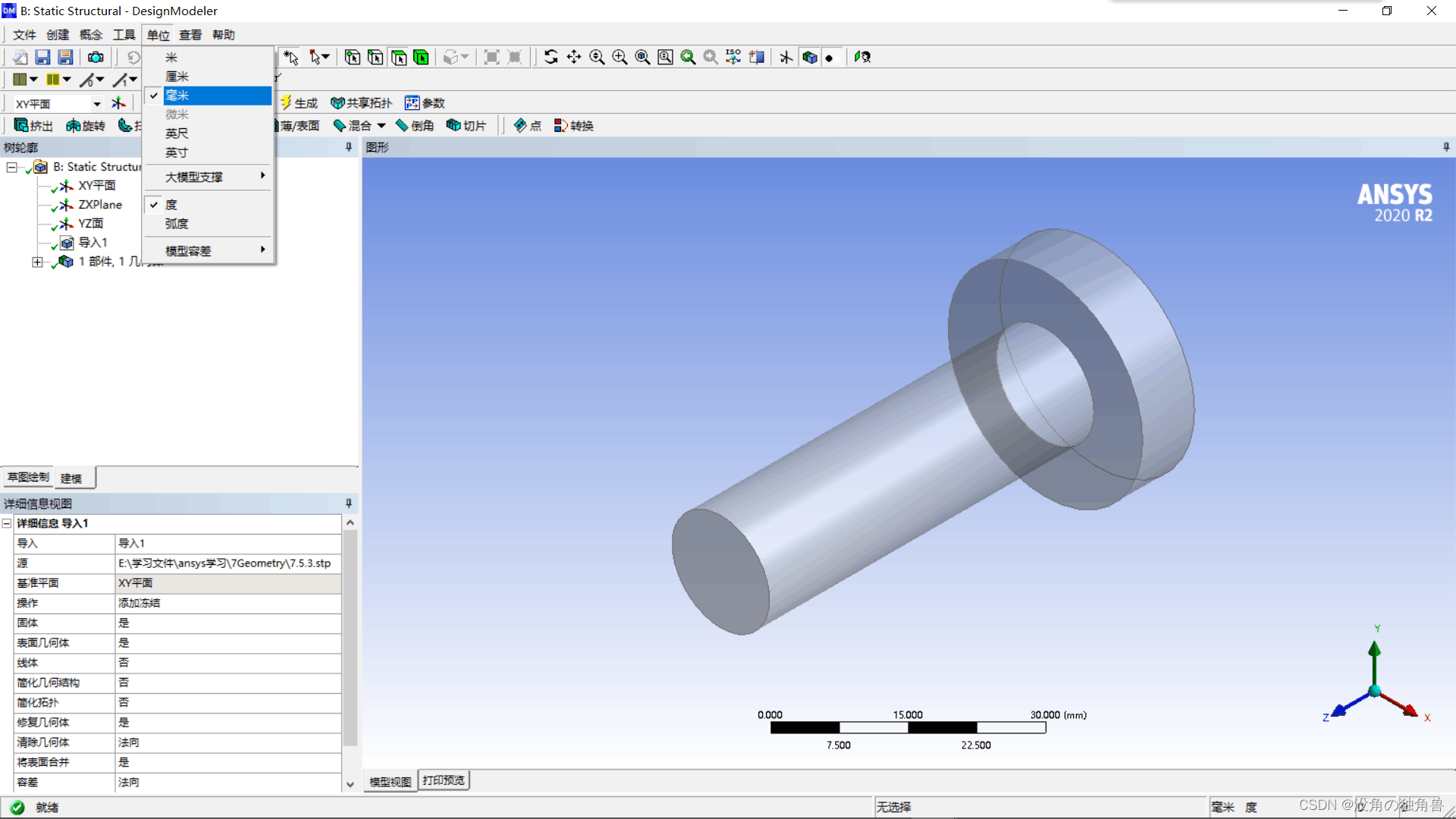

进行单位设定

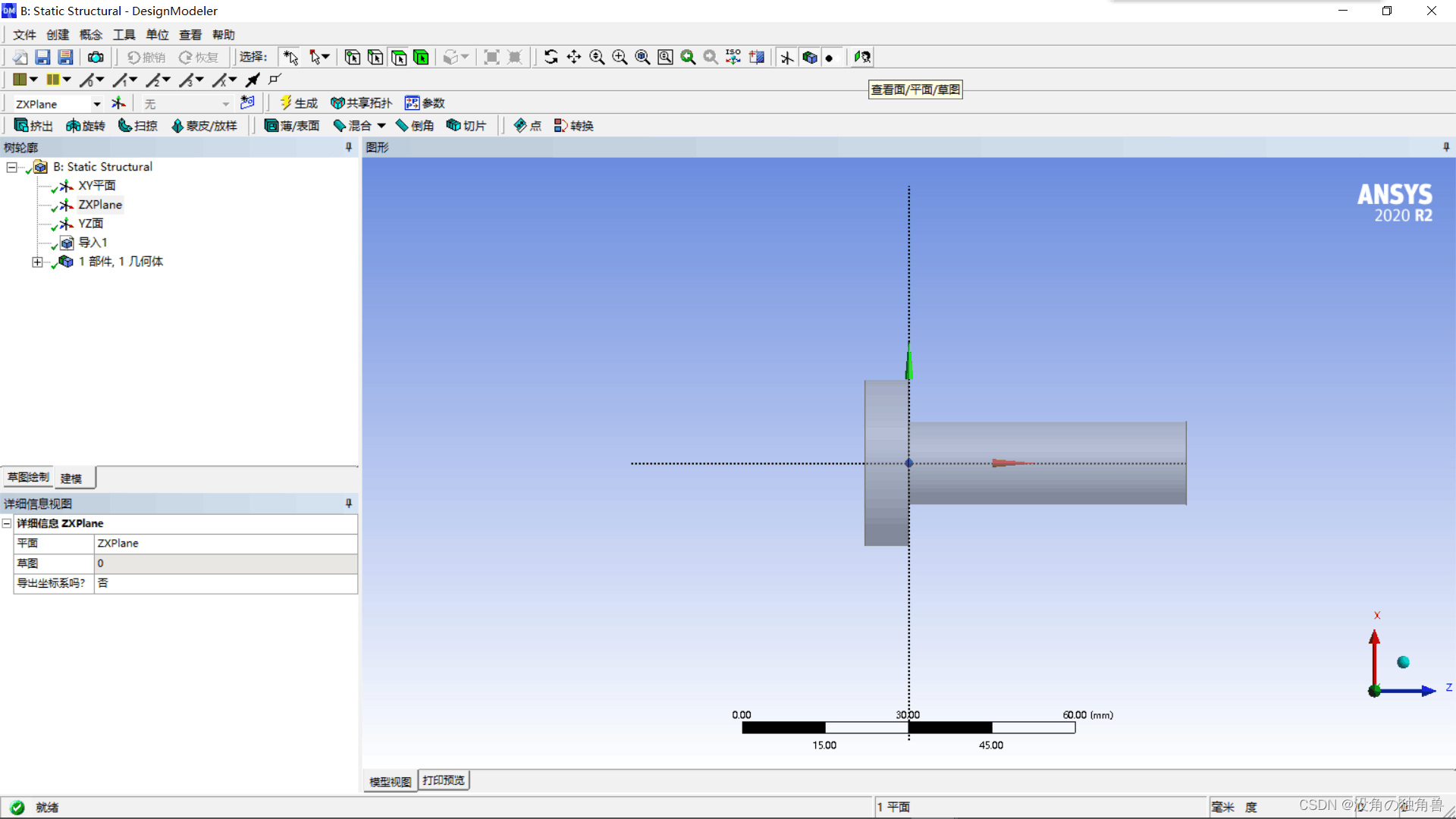

选择 zx 平面进行视图定向

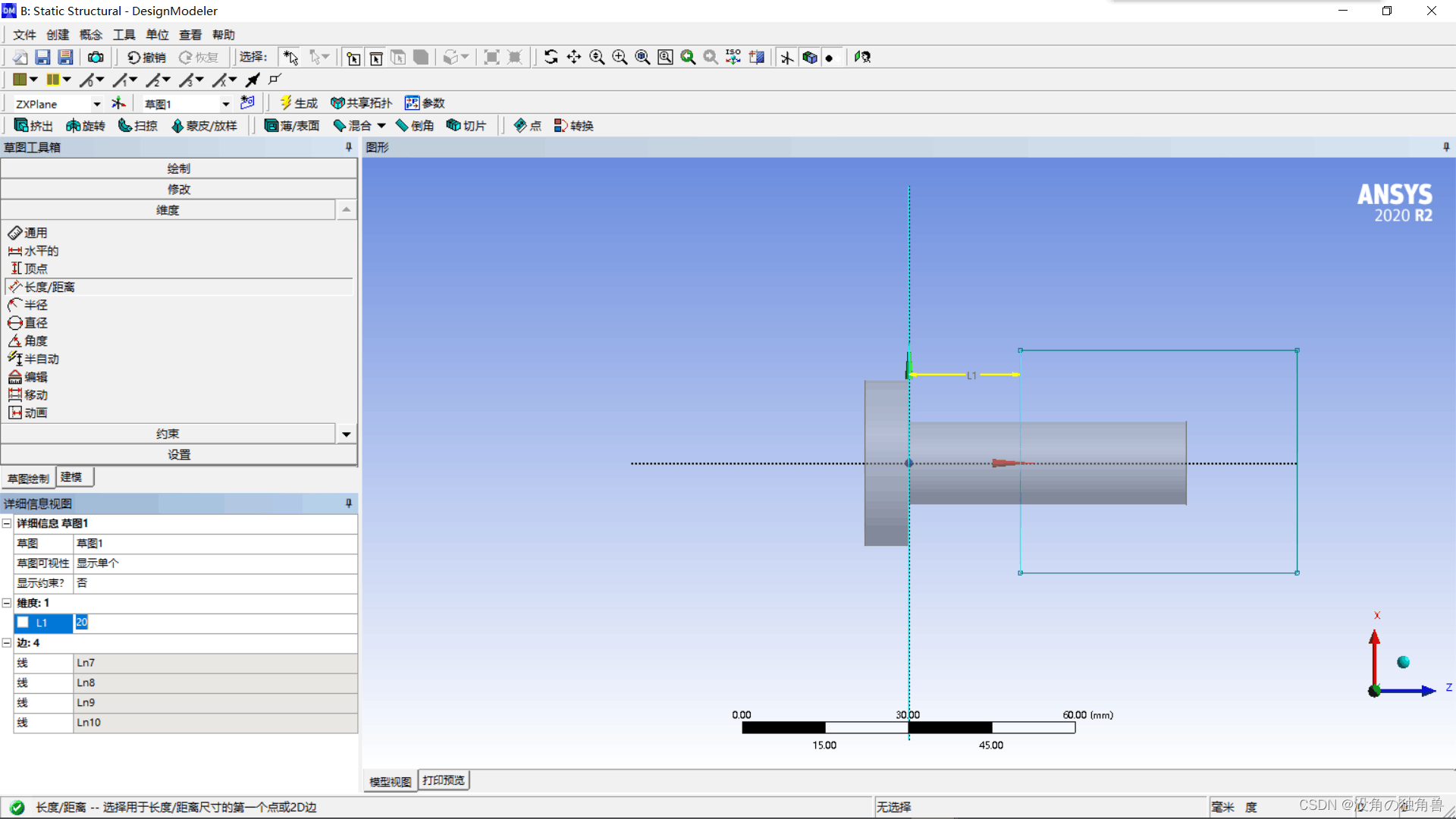

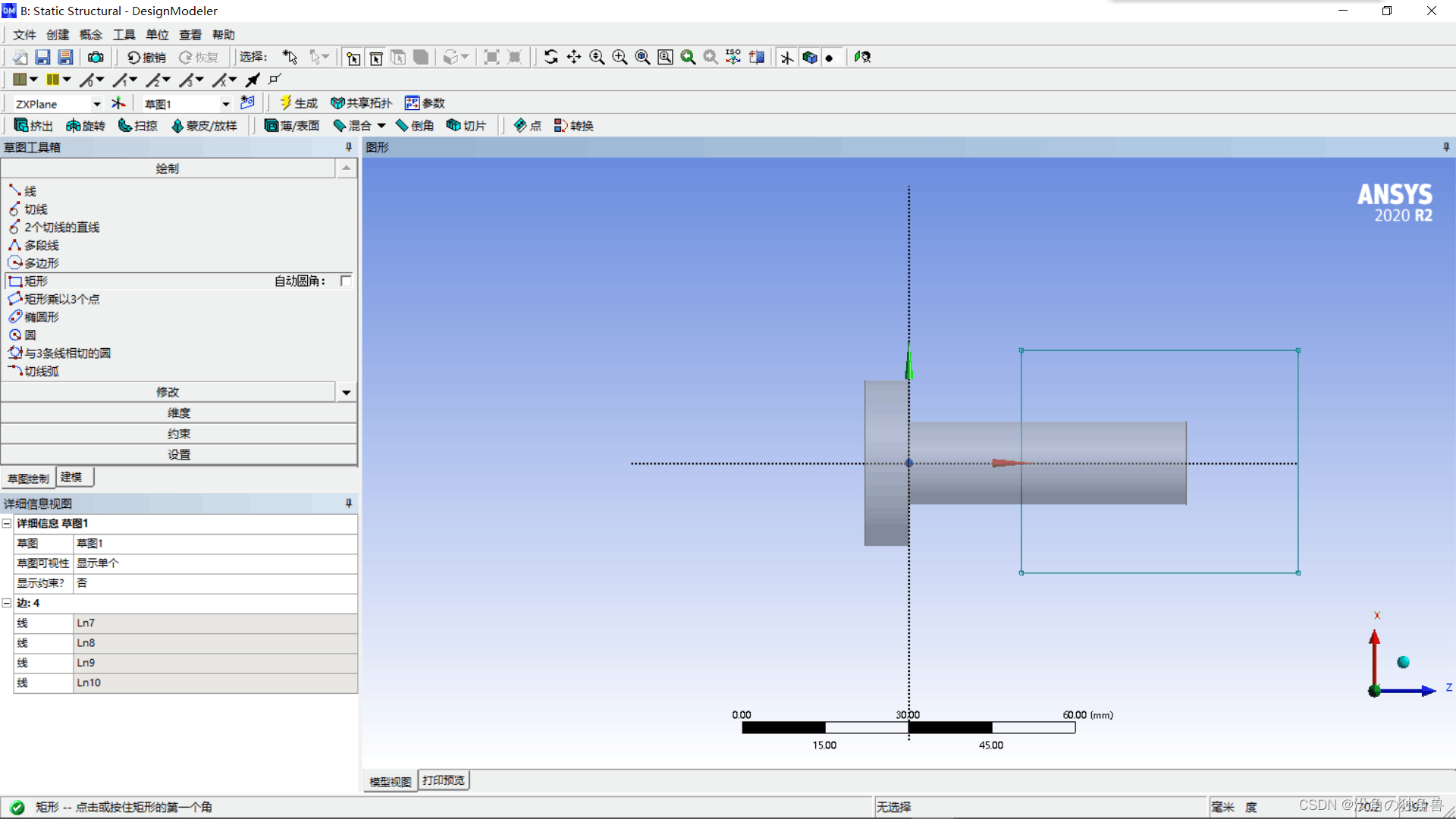

草图绘制

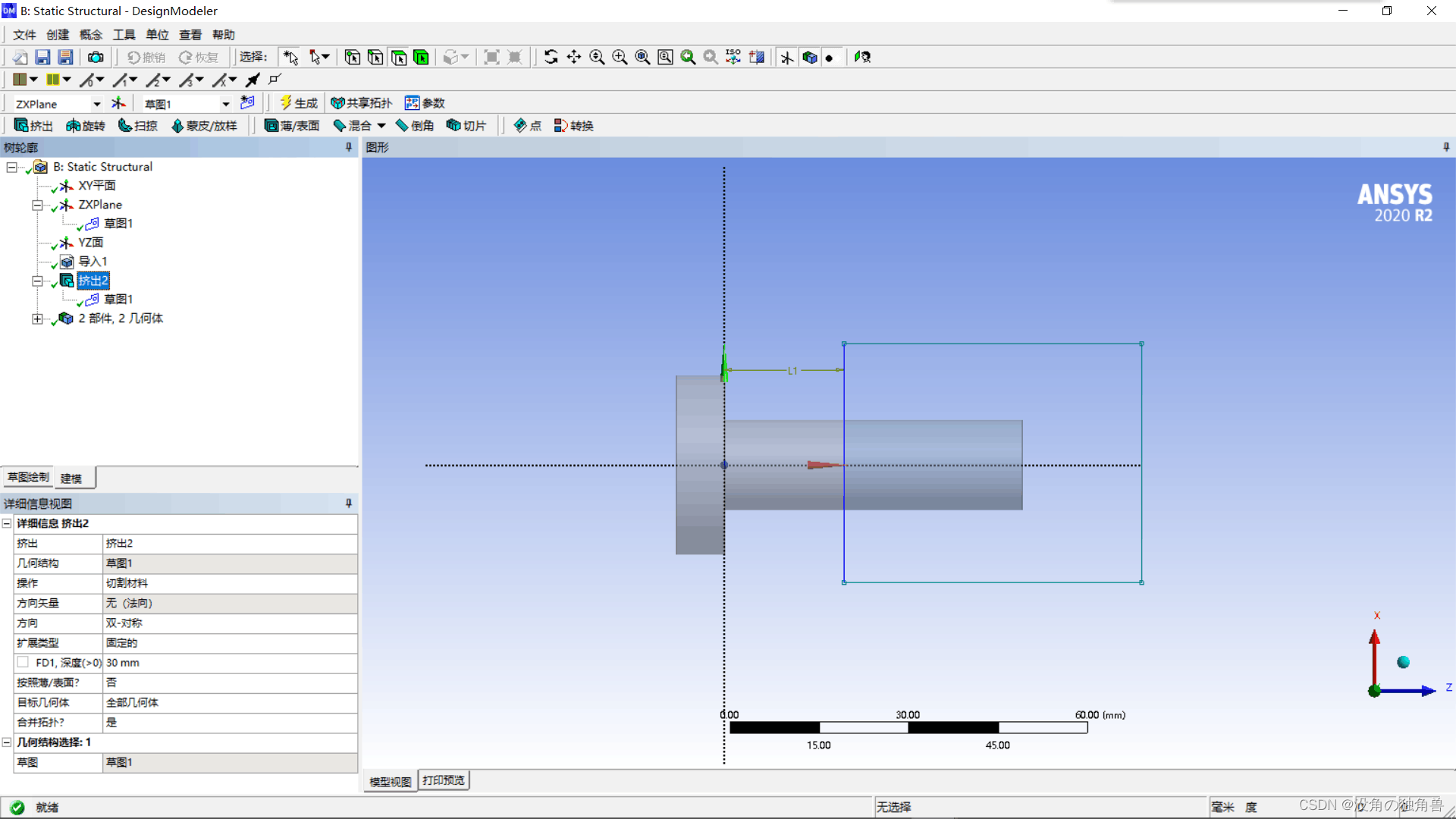

点击 建模 ,进行挤出操作,设定为切割材料,方向设定为双对称,点击生成,(在进行该操作前,要先选定为为刚刚创建的草图)
将分割的两个进行连接,形成新部件

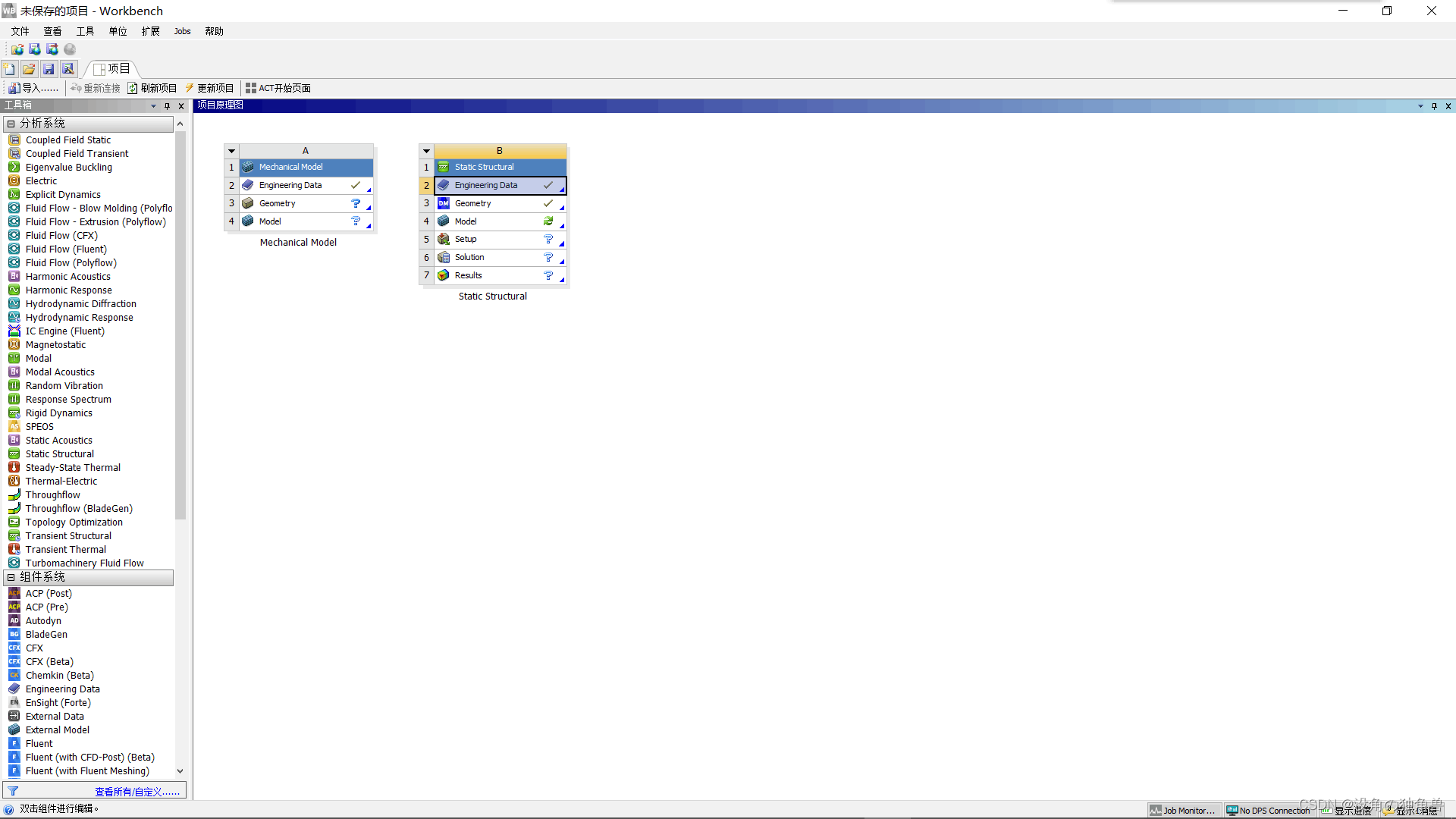

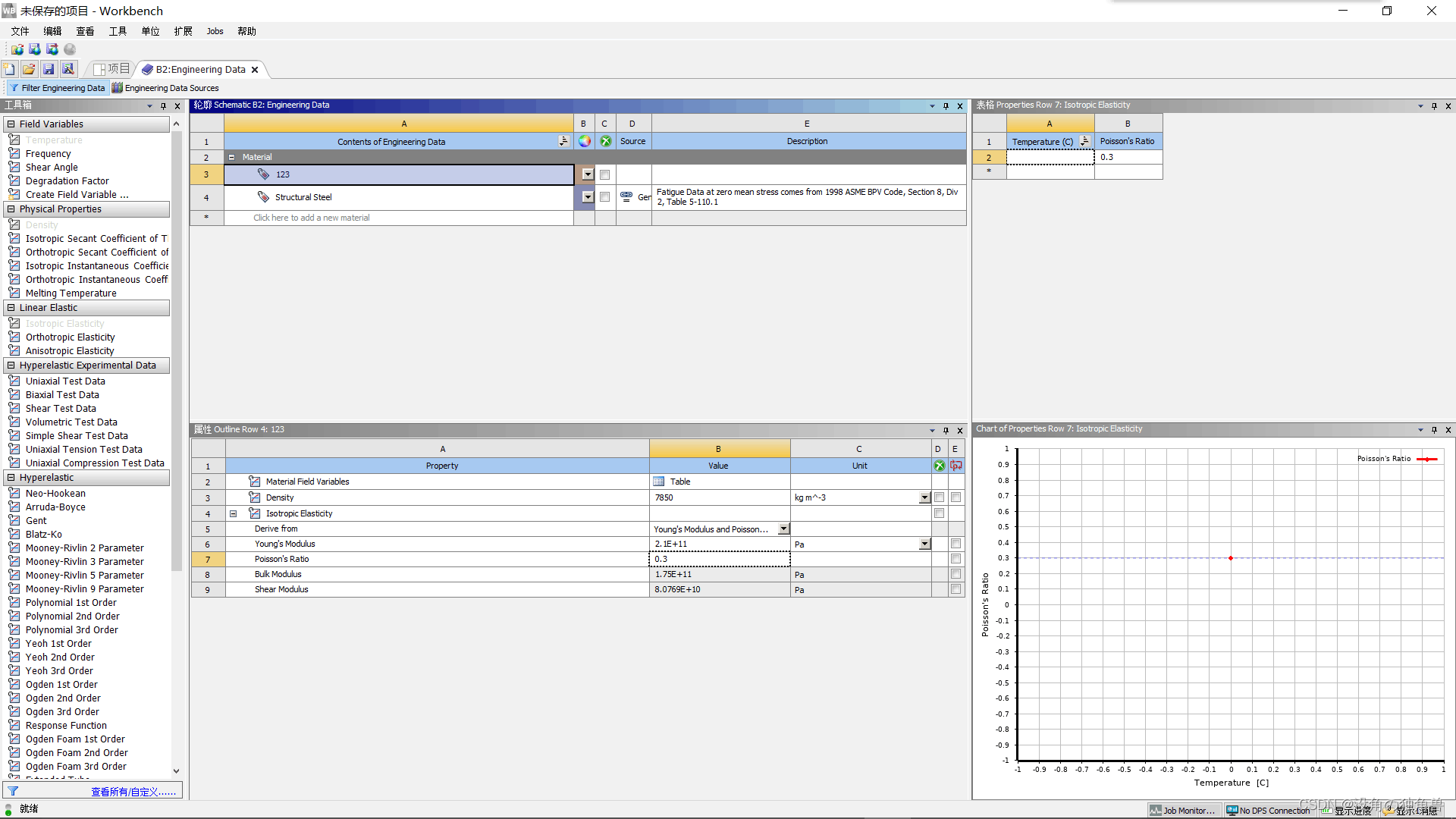

在Workbench中双击Engineering Data,进入材料设定
新创建一个材料参数,设定密度为7850 ,设定杨氏模量为210*e的9次方,泊松比为0.3.

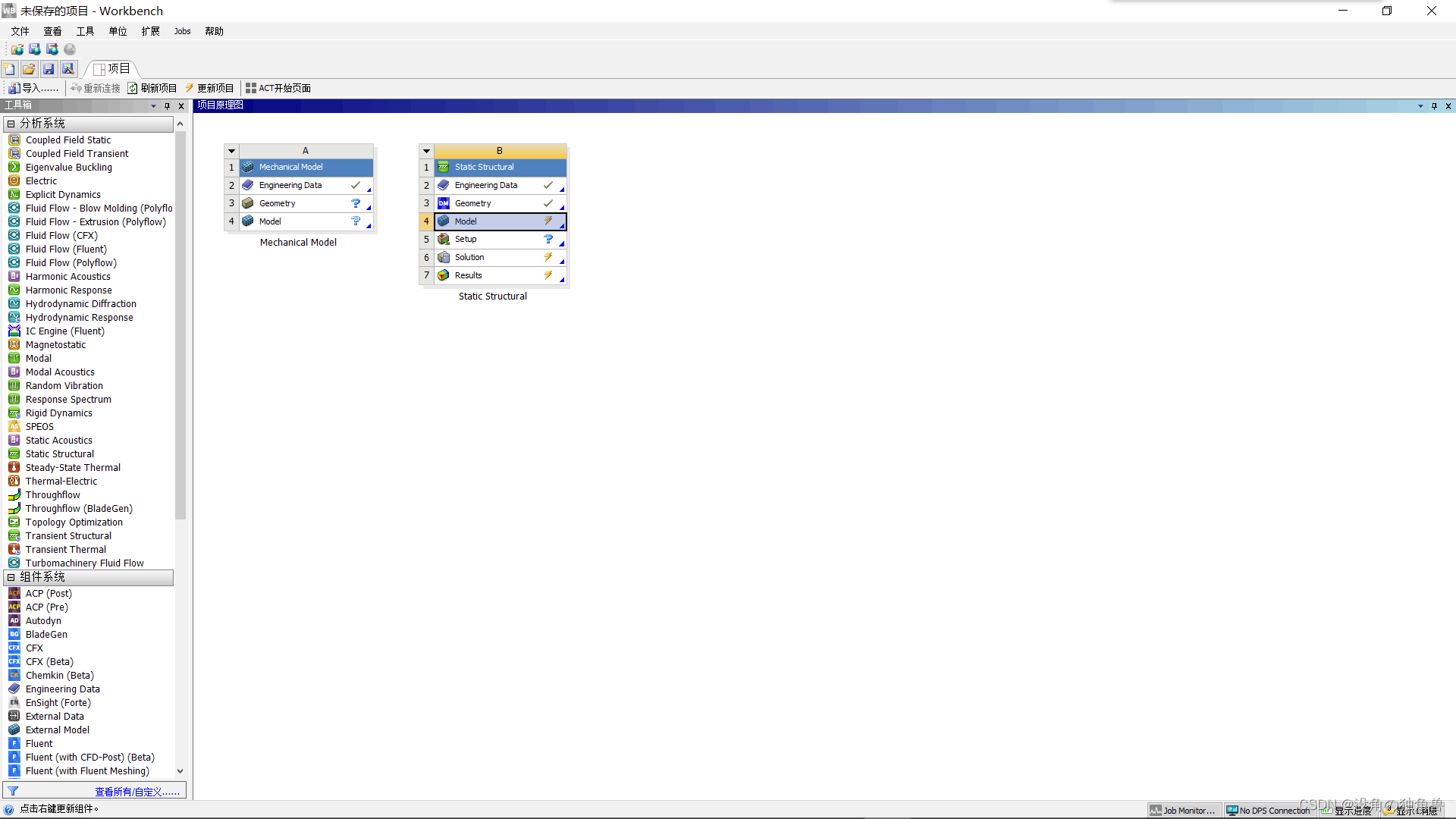

打开模型(双击model)

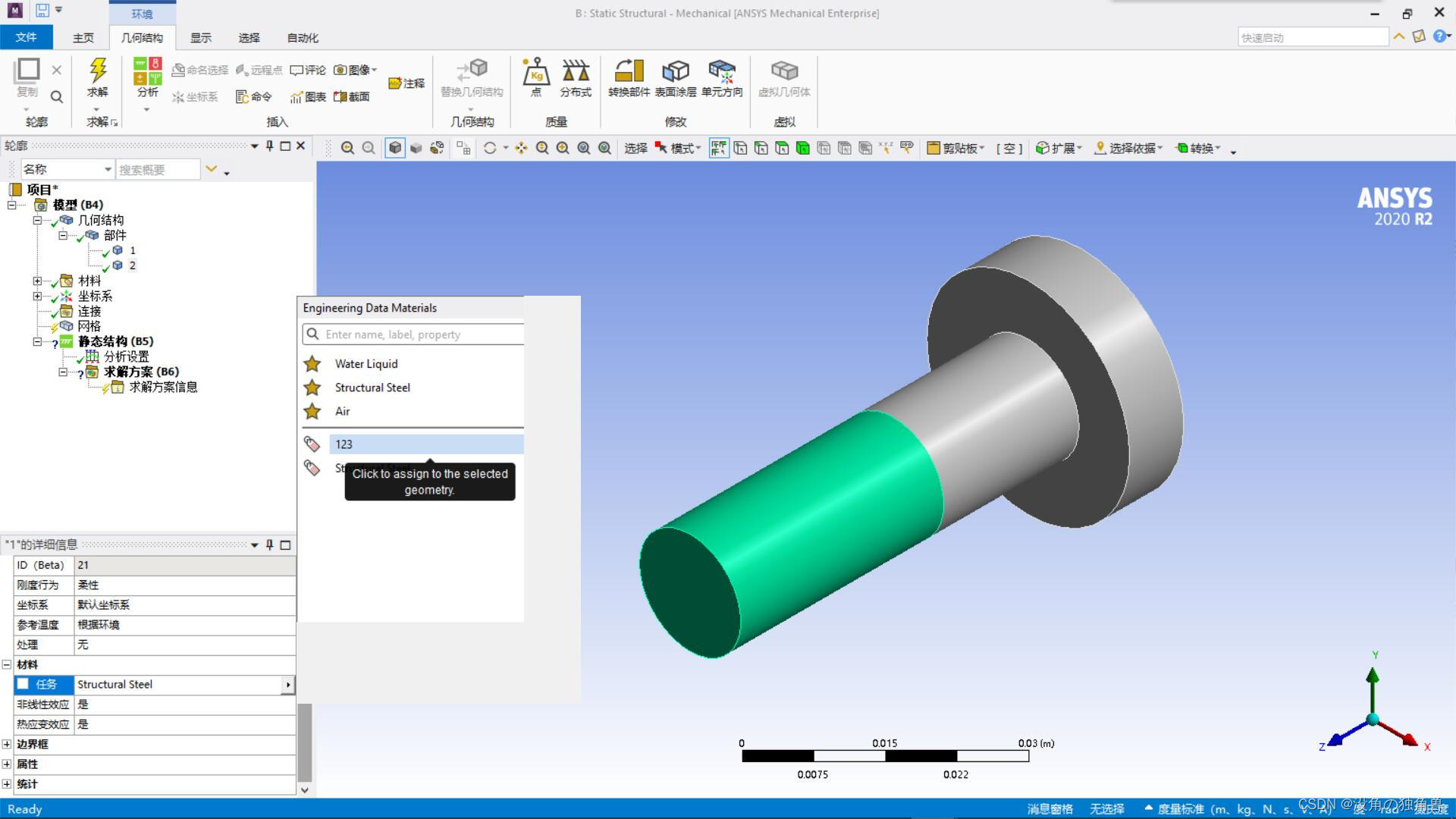

将第二个部件材料设定为 刚刚设定的123材料.

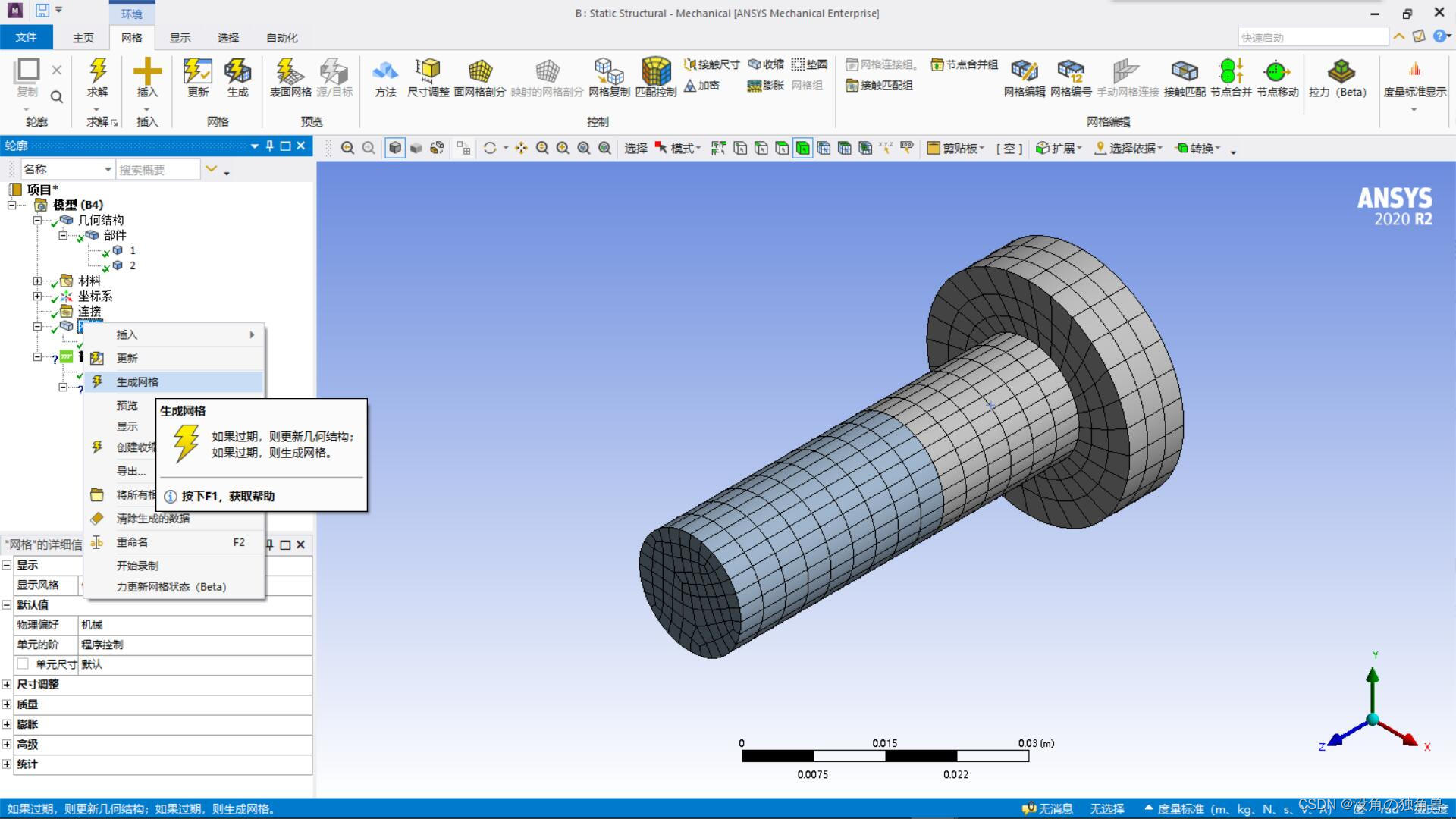

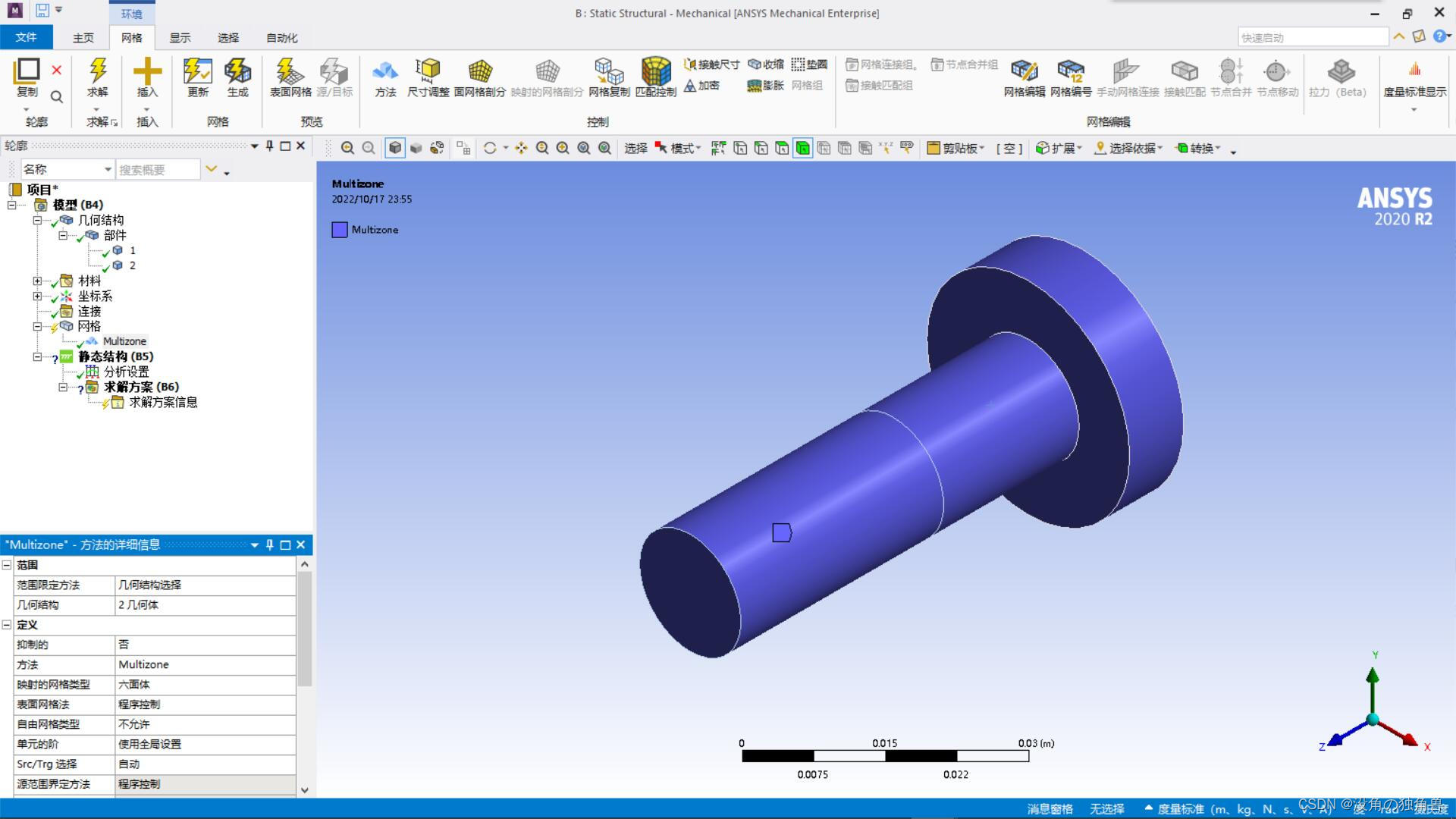

选定网格选择插入,选择方法,按住Ctrl将两个部块都选定,方法设定为multizone.之后生成网格。

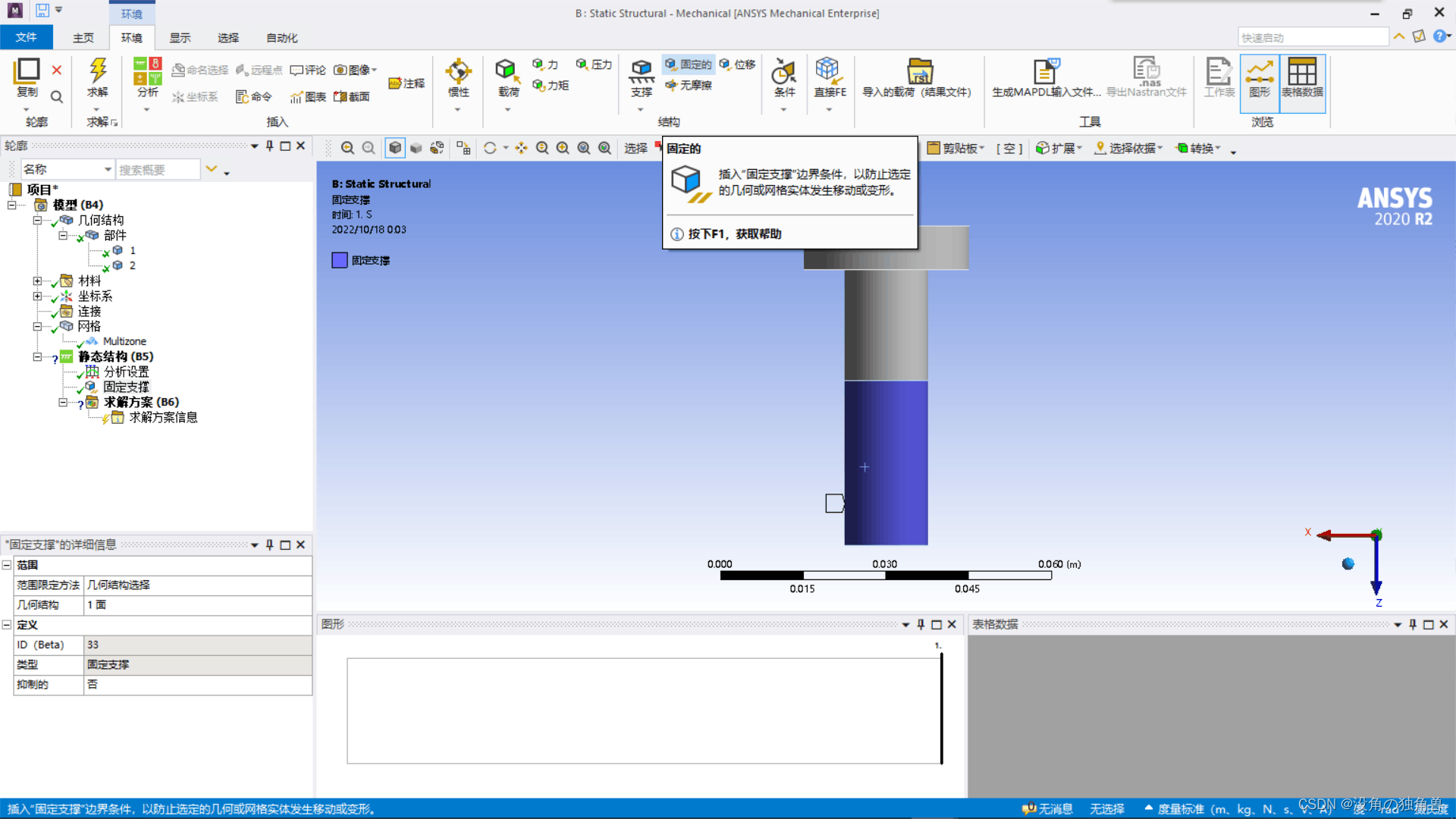

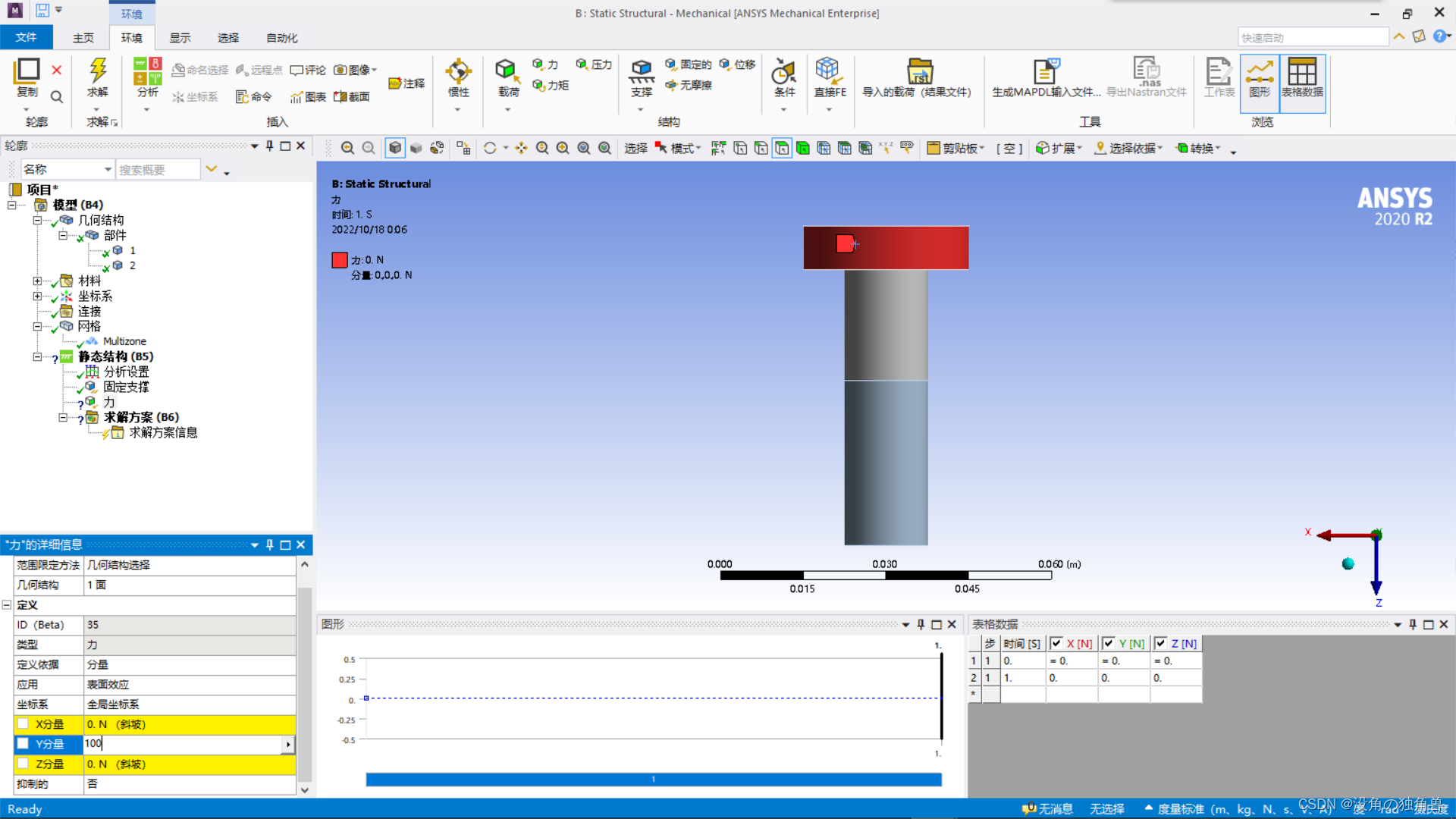

进行固定支撑,先选择静态结果,选择2的面 ,点击固定支撑。选择1的侧面,添加力设置为分量,在y方向施加100N的力。

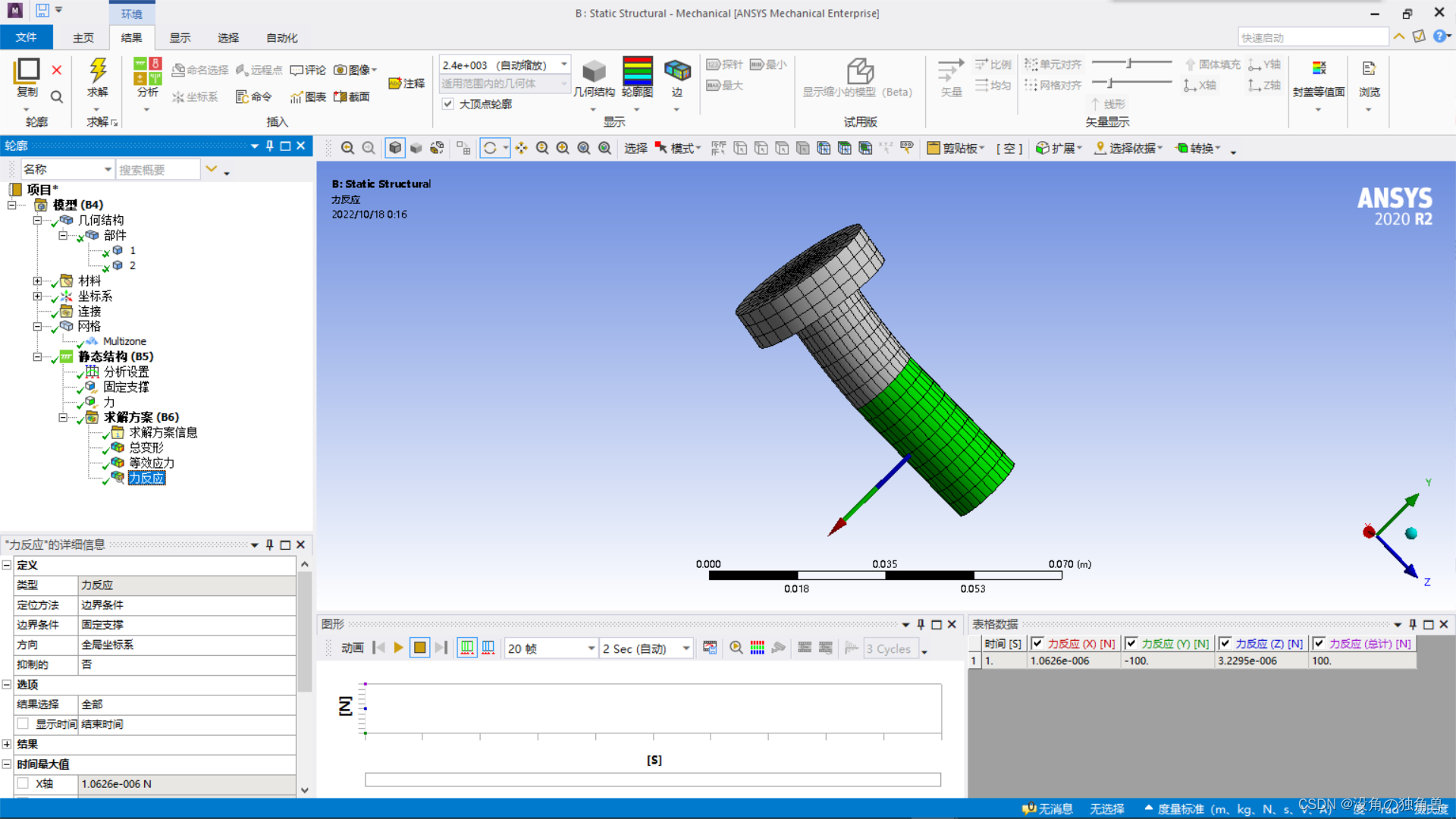

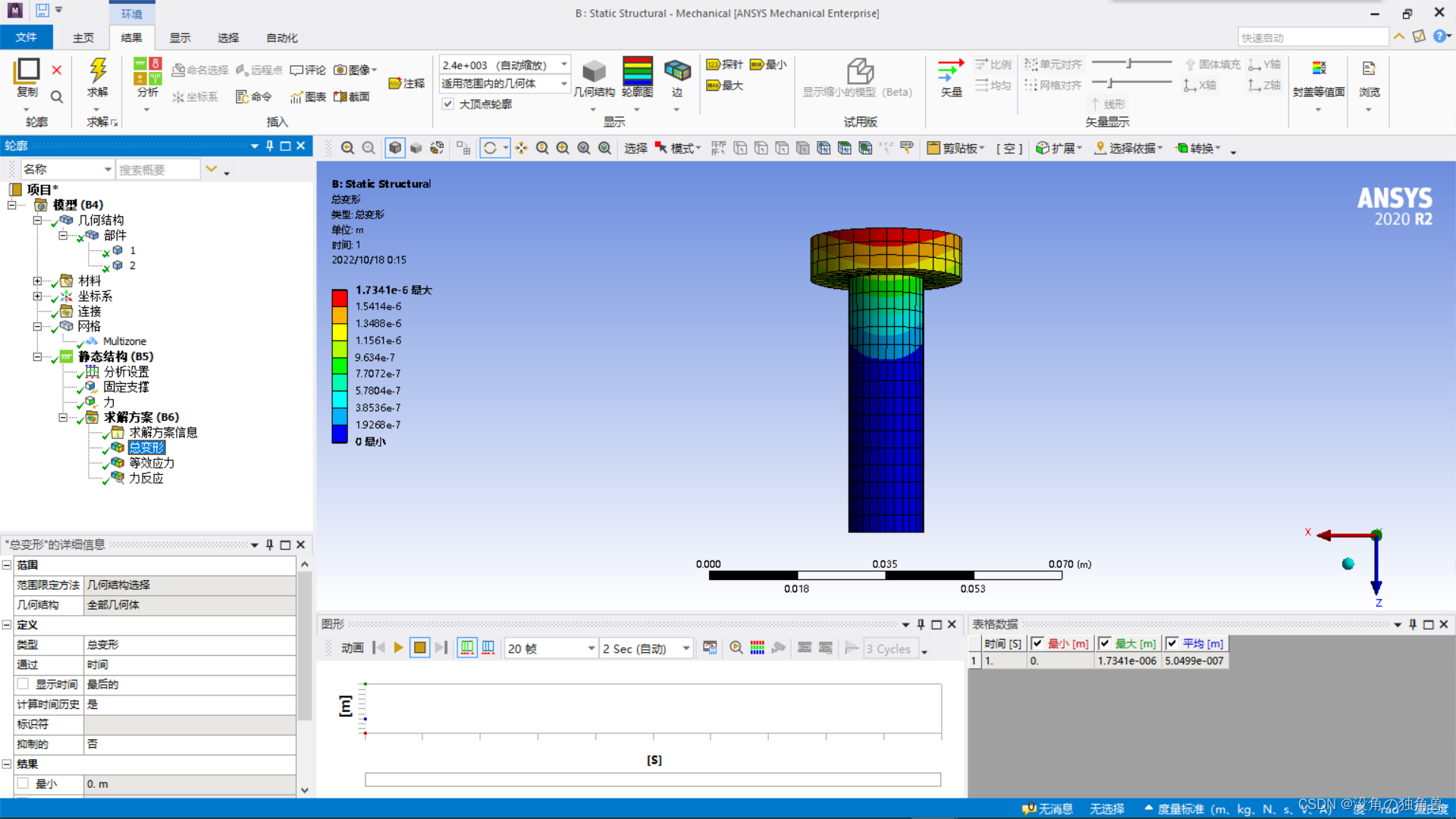

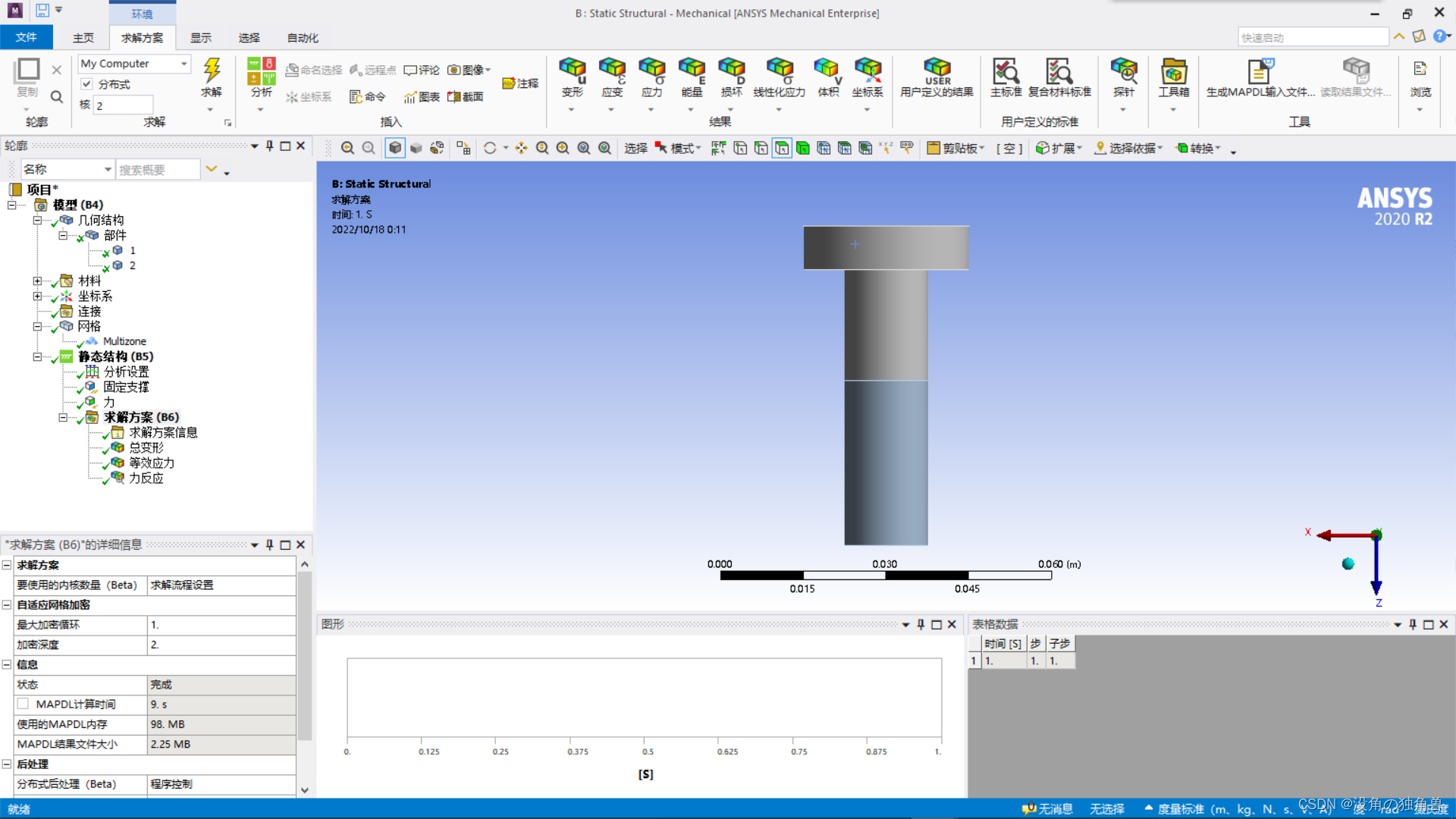

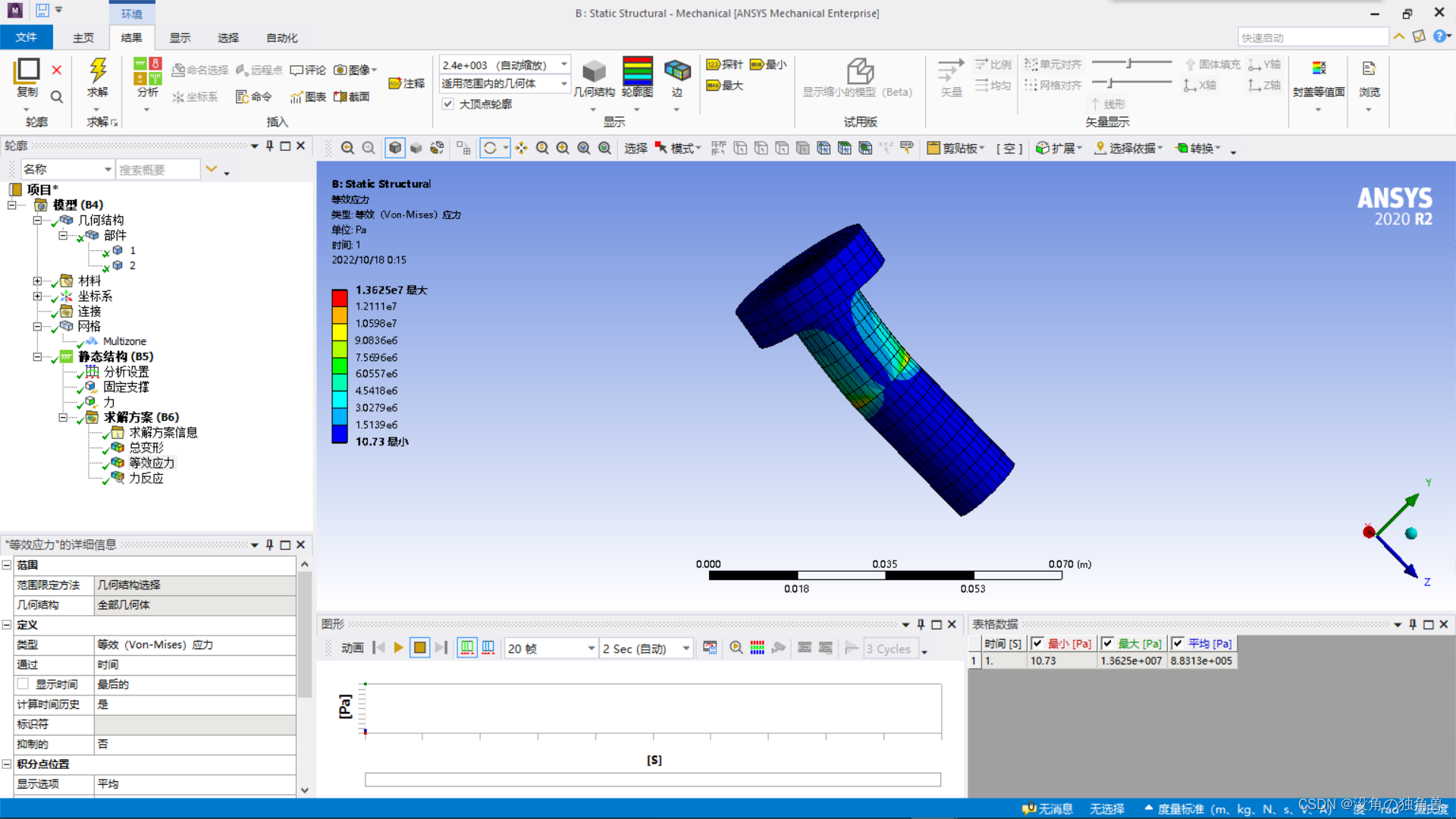

进行求解,插入应变总计,插入等效应力,插入探针力反应(设定力反应 边界 条件为固定支撑),之后评估所有结果。

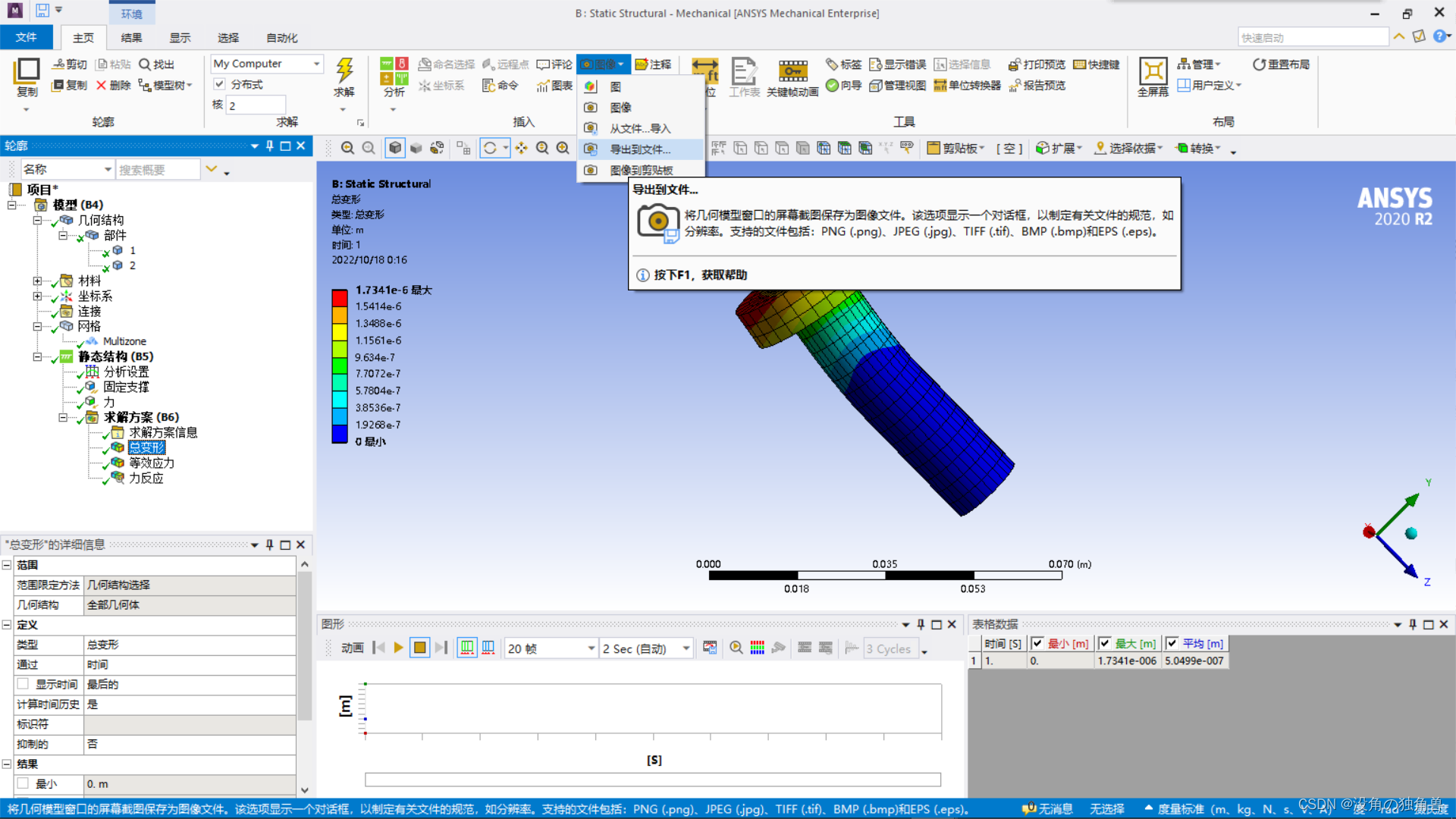

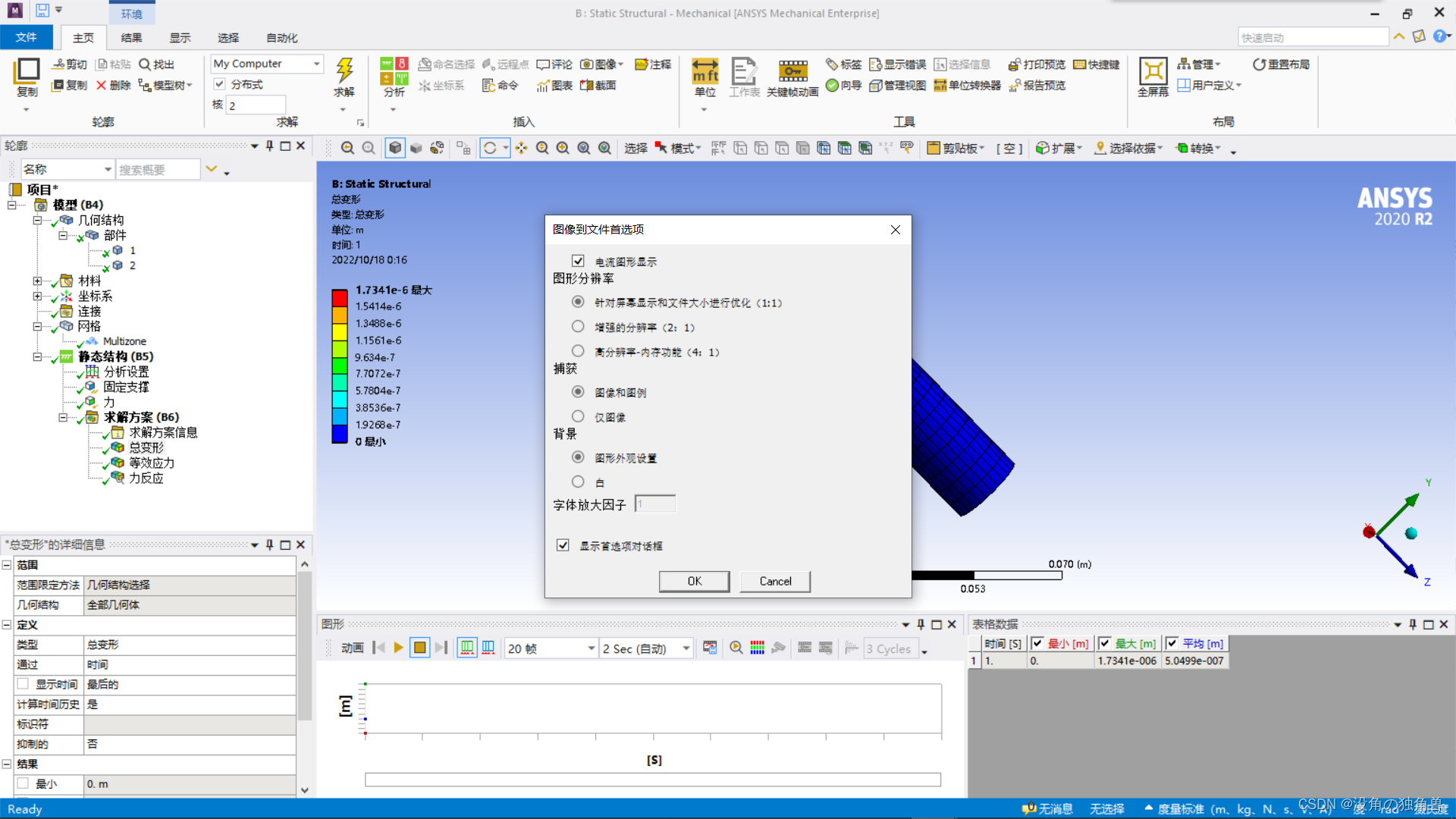

点击主页,选择图像,导出图像,进行保存
