一、「槽」命令概述

槽命令用于在实体上创建一个槽，就好象一个成形工具在旋转部件上向内（从外部放置面）或向外（从内部放置面）移动，如同车削操作。

可以创建以下类型的槽：

一般概念

槽只能对圆柱面或圆锥面进行操作。旋转轴是所选面的轴。槽在选择该面的位置（选取点）附近创建并自动连接到所选面上。

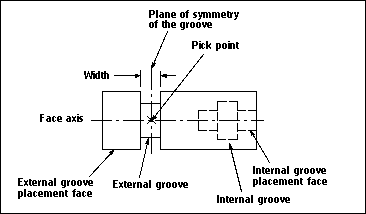

可以选择外部面或内部面作为槽的放置面，如下图所示。

槽的轮廓相对于通过选取点的平面对称并垂直于旋转轴。

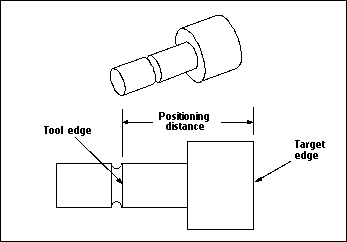

槽的定位与其他成形特征的定位稍有不同。只能在一个方向上定位槽，即沿着目标实体的轴进行定位。未显示定位尺寸菜单。通过依次选择目标实体边和工具（即槽）边或中心线来定位槽。请参见下图的图解。

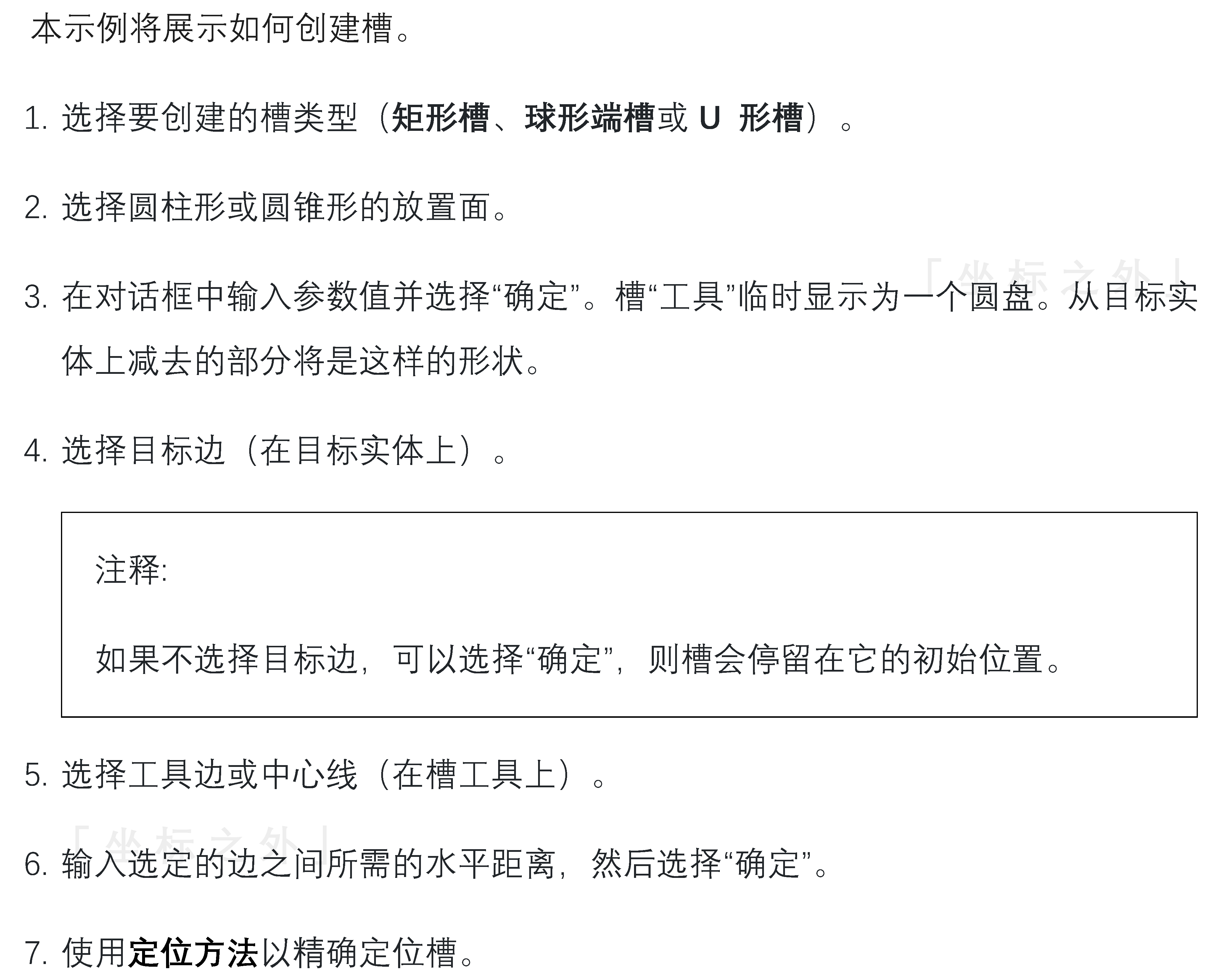

二、示例
