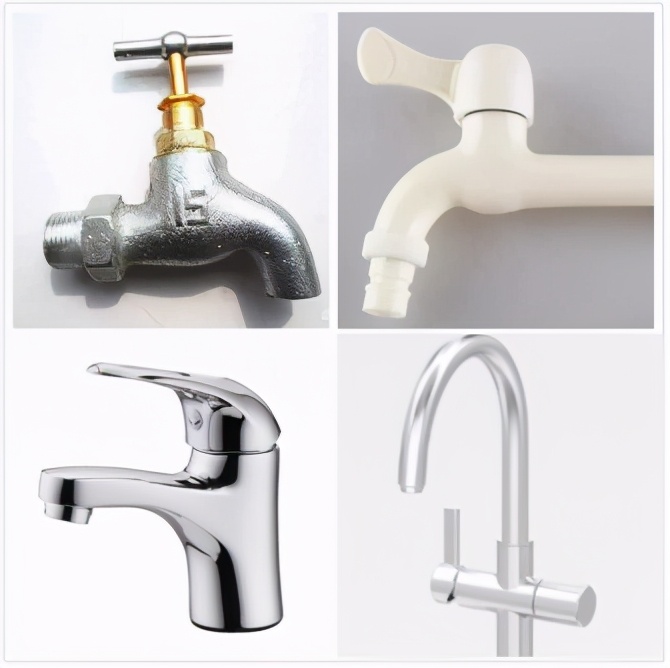

水龙头家家都有，不同的房间可能款式还不一样，今天我们来绘制一个经典款式的水龙头，用了两种方法，一种简单的，一种规范曲面的，看看有什么区别吧！

方法一：不做曲面的水龙头

建模过程：

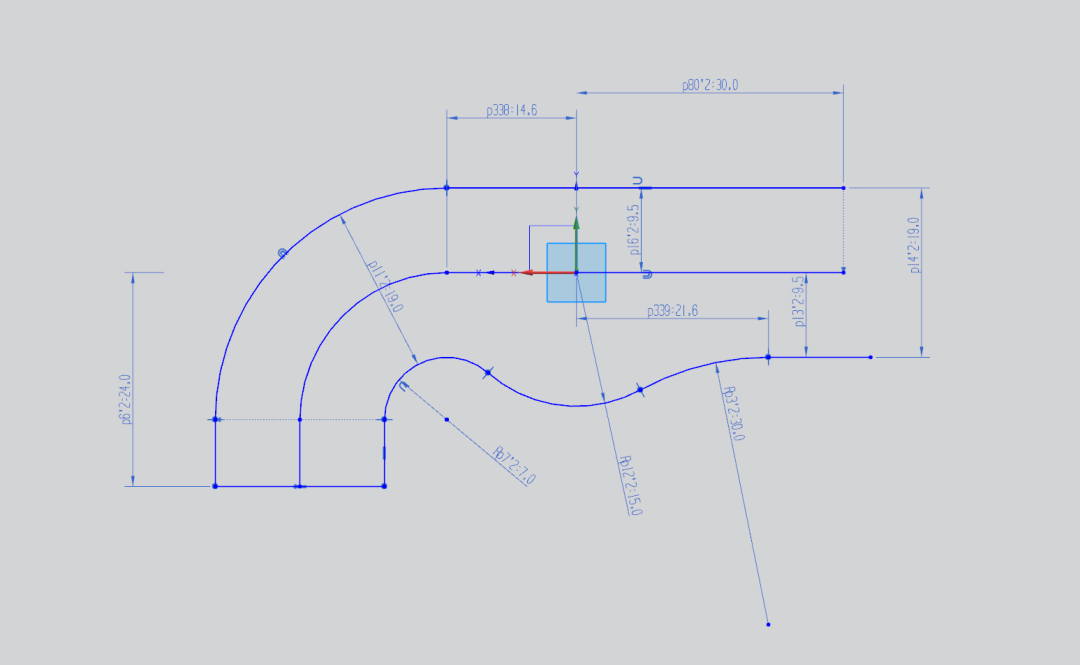

1.打开ug，绘制草图

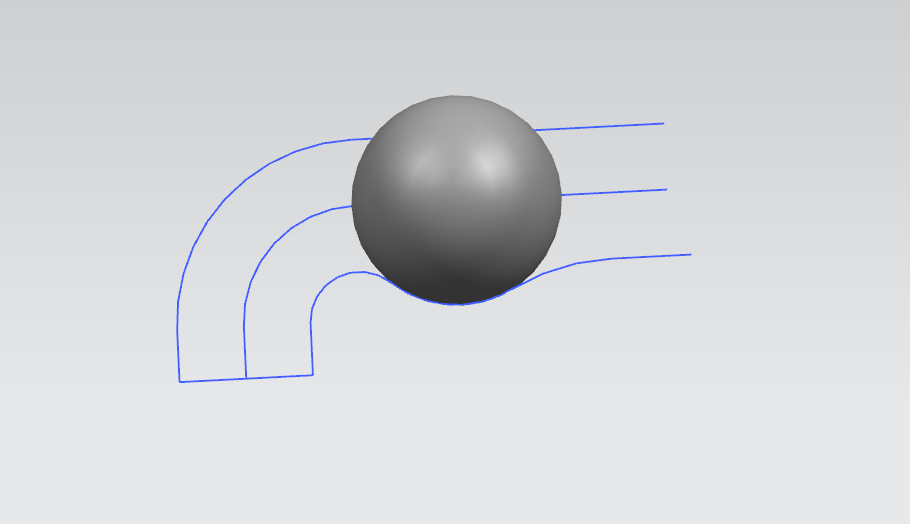

2.在草图上插入一个直径30的球

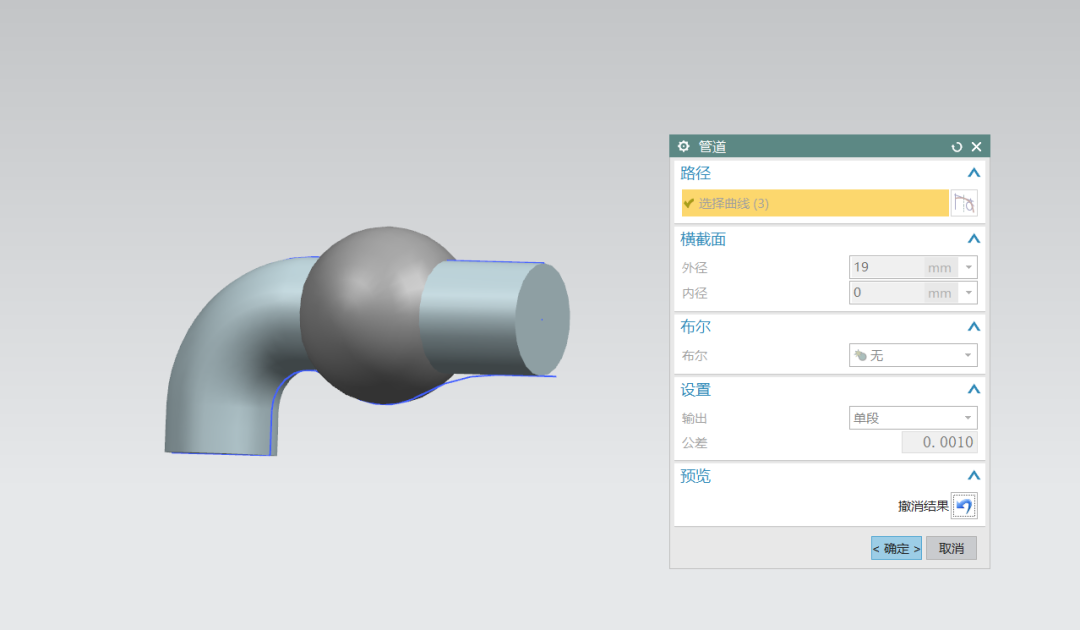

3.做19mm的管道

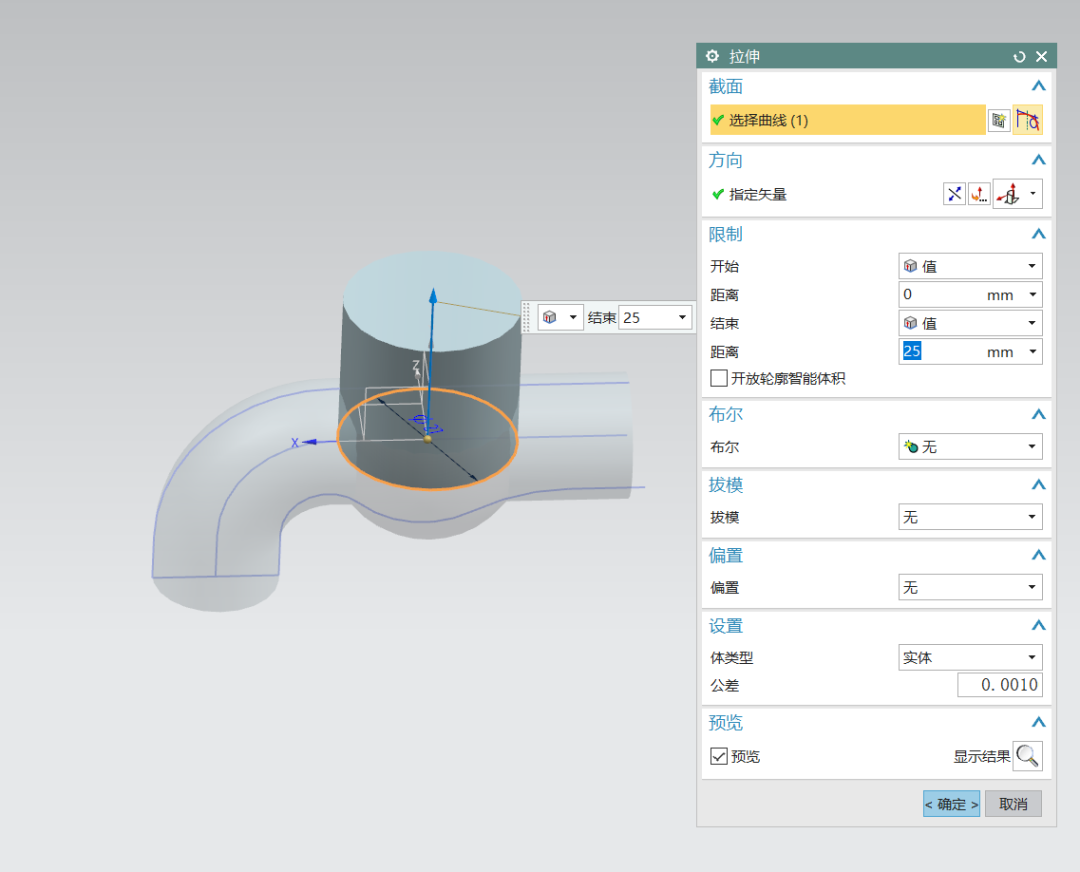

4.上方拉伸一个 圆柱

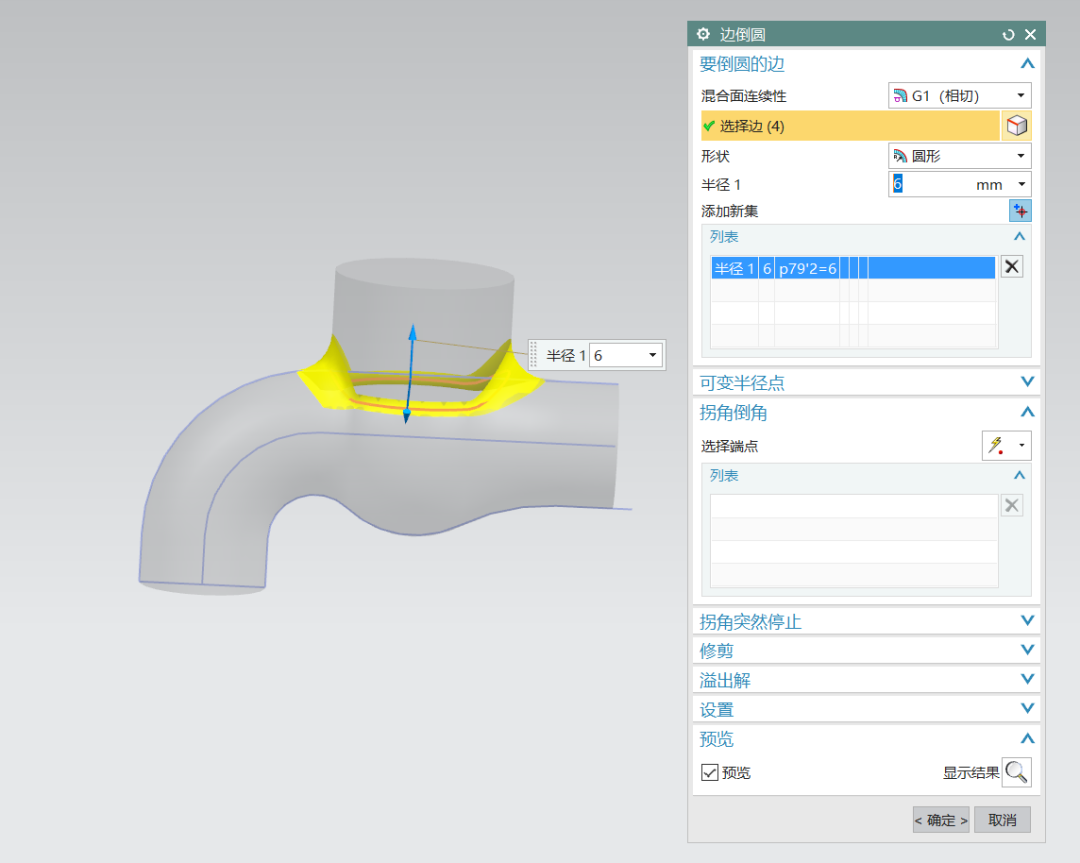

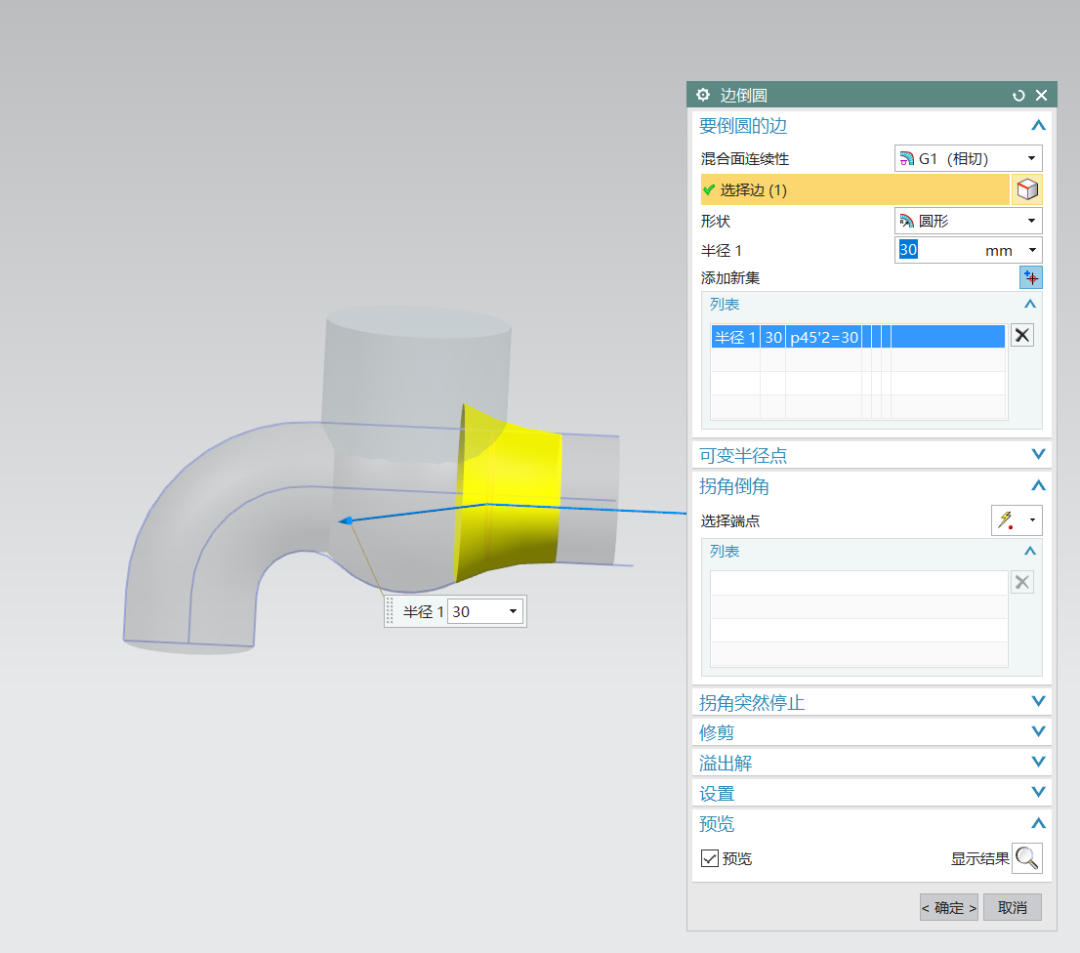

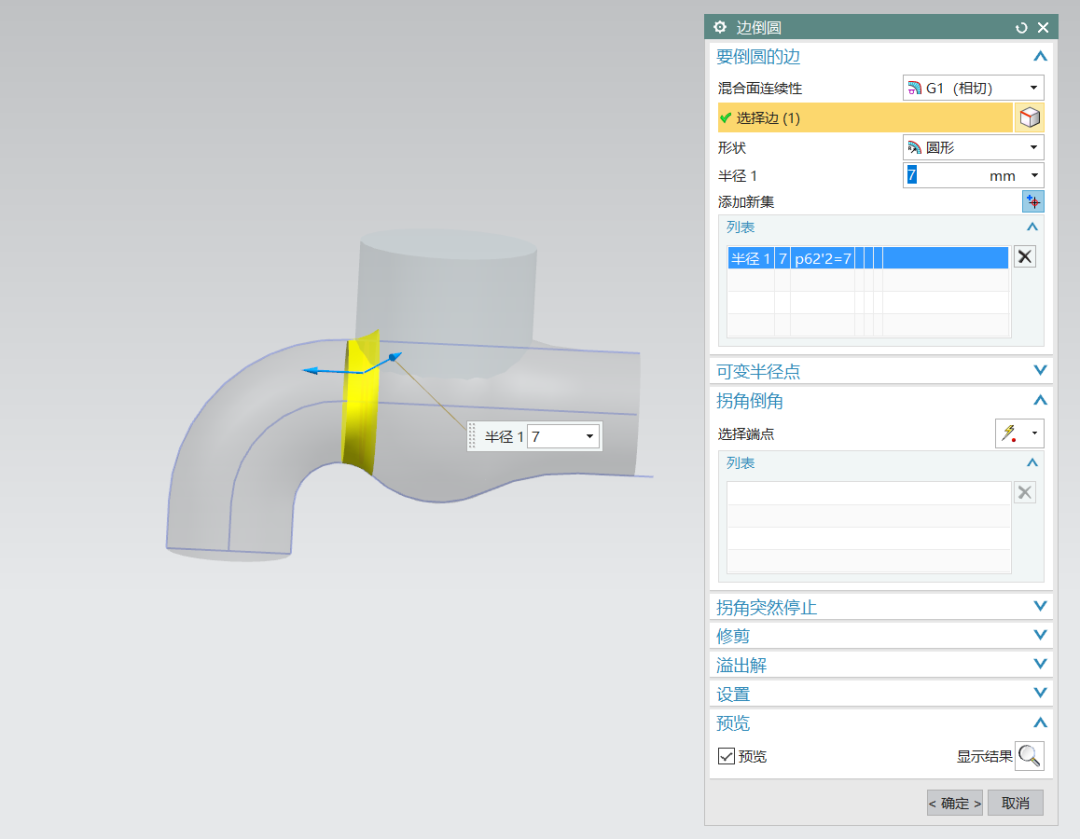

5.求和后，倒圆角

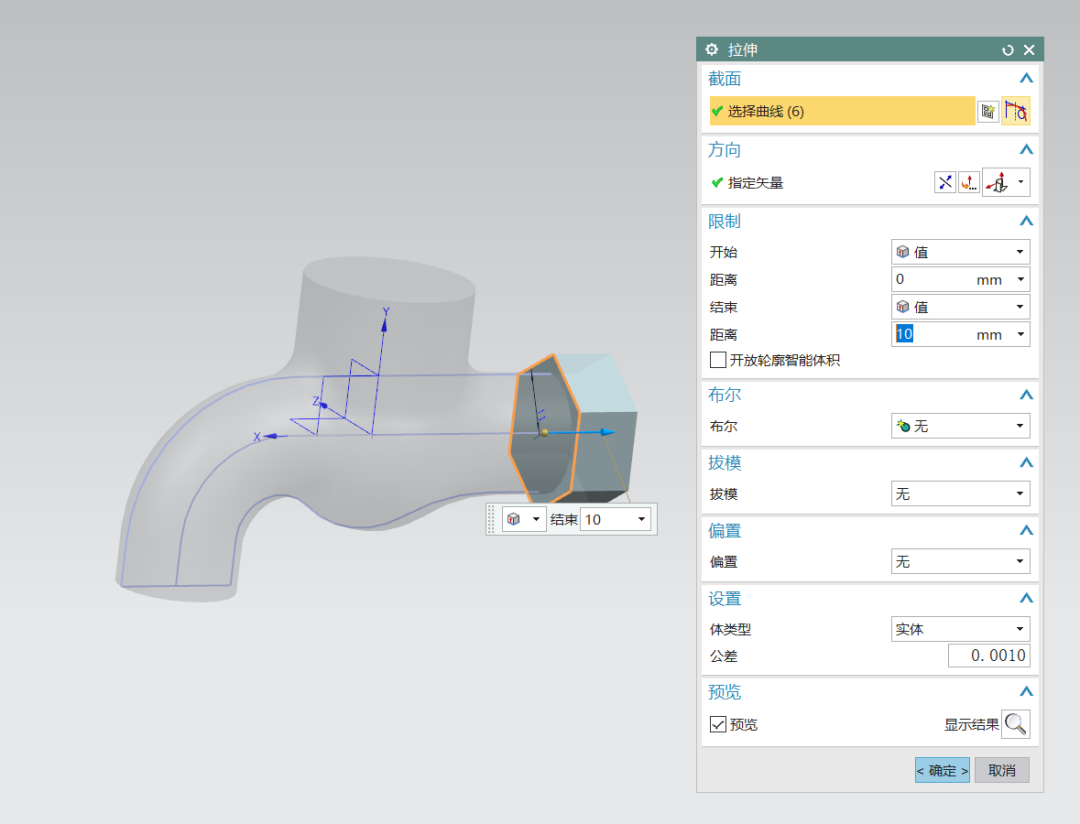

6.拉伸一个正六边形

7.再拉伸一两个圆柱

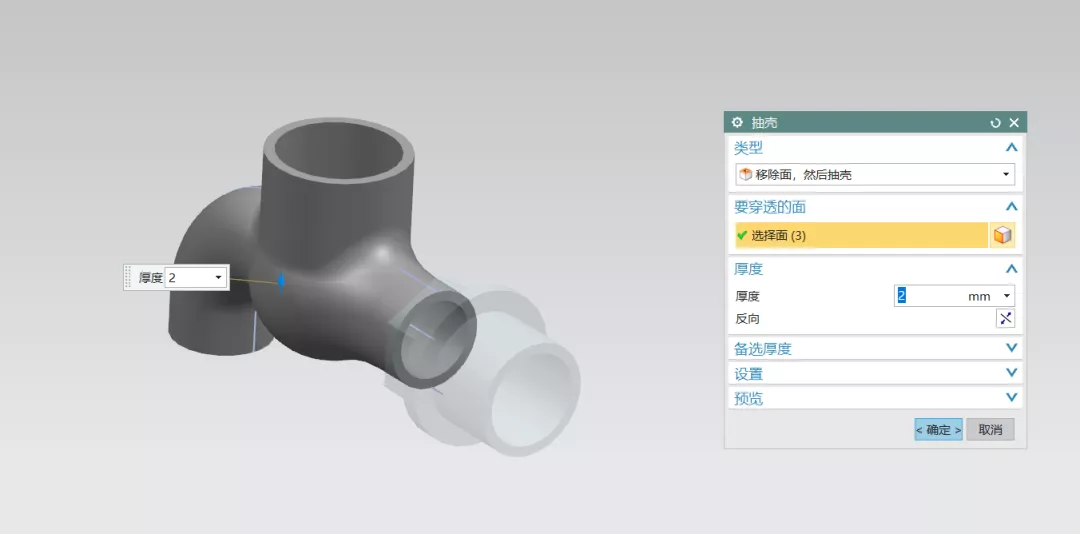

8.多方位抽壳

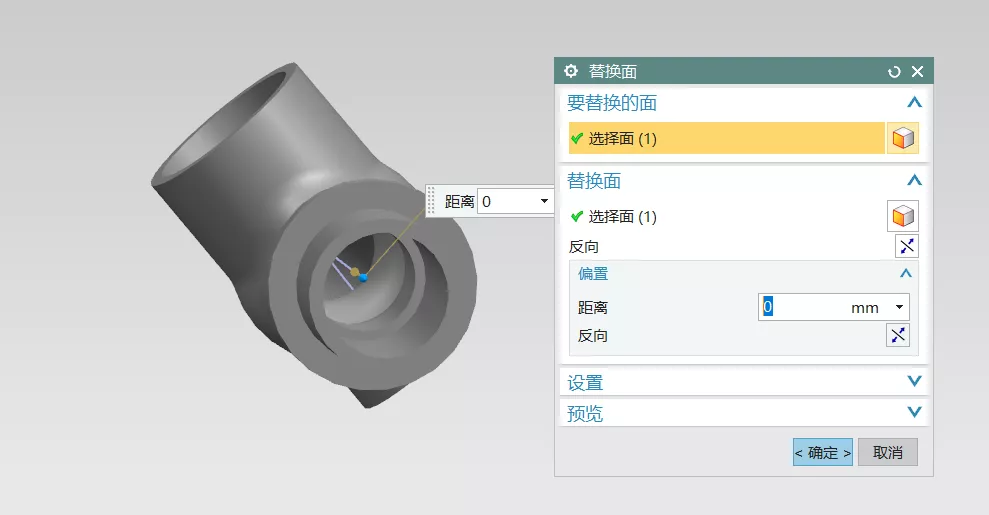

9.求和后使用替换面，这样水龙头就通了

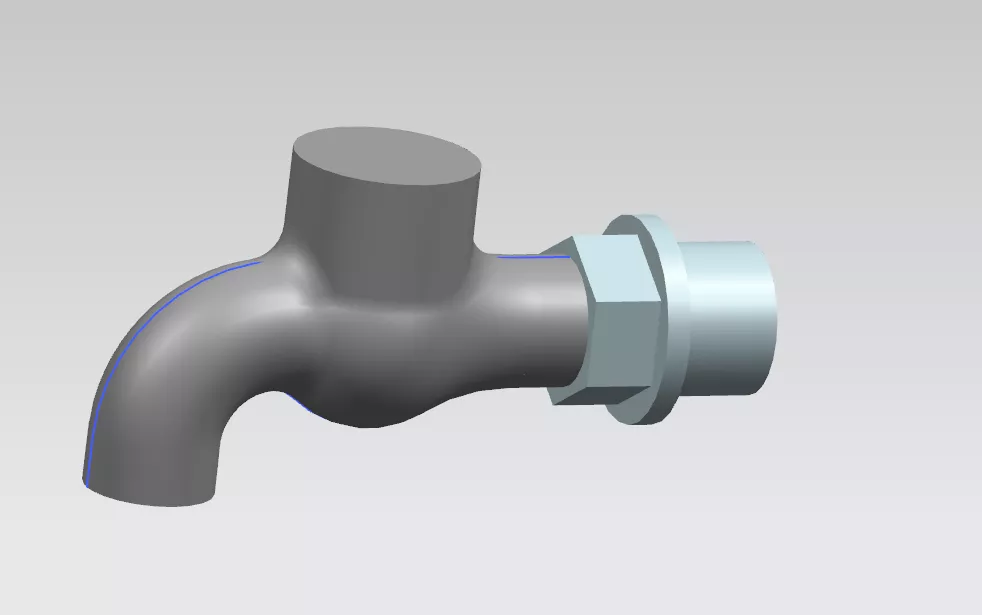

10.加上旋钮，倒圆角处理，一个水龙头就快速绘制完成了。

方法二：用曲面做水龙头

建模过程：

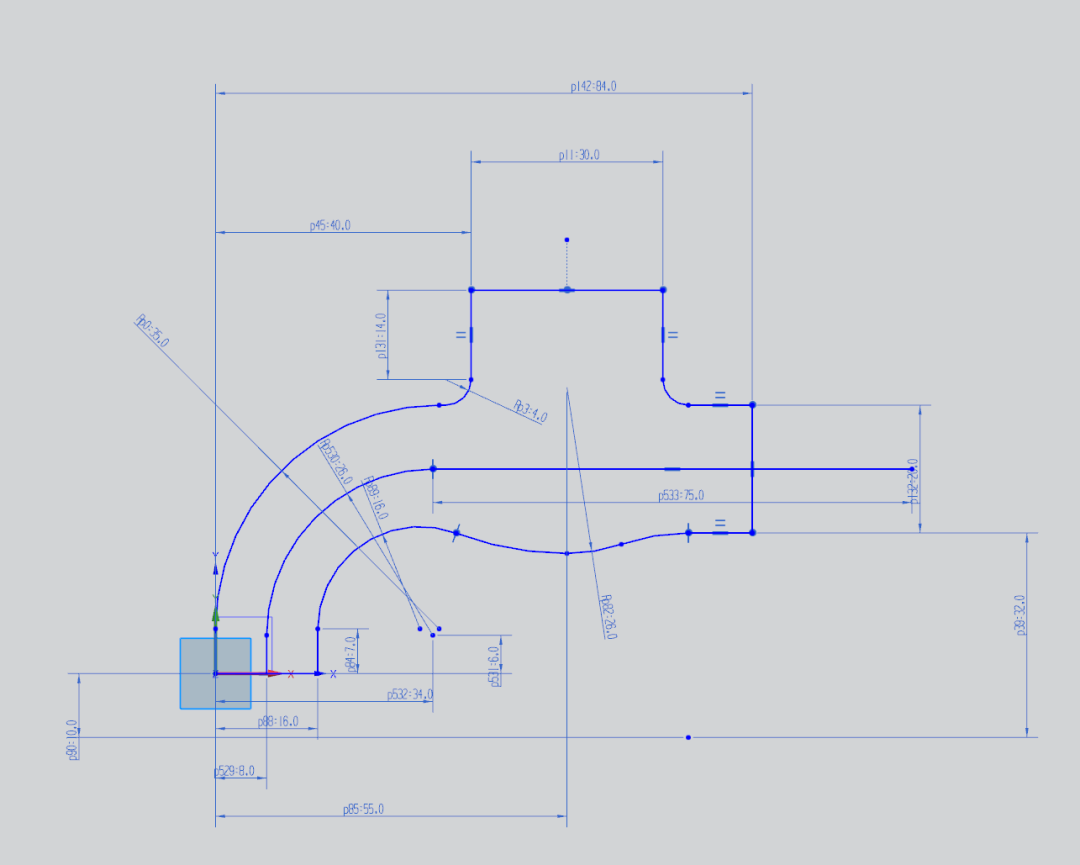

1.还是先绘制轮廓草图。

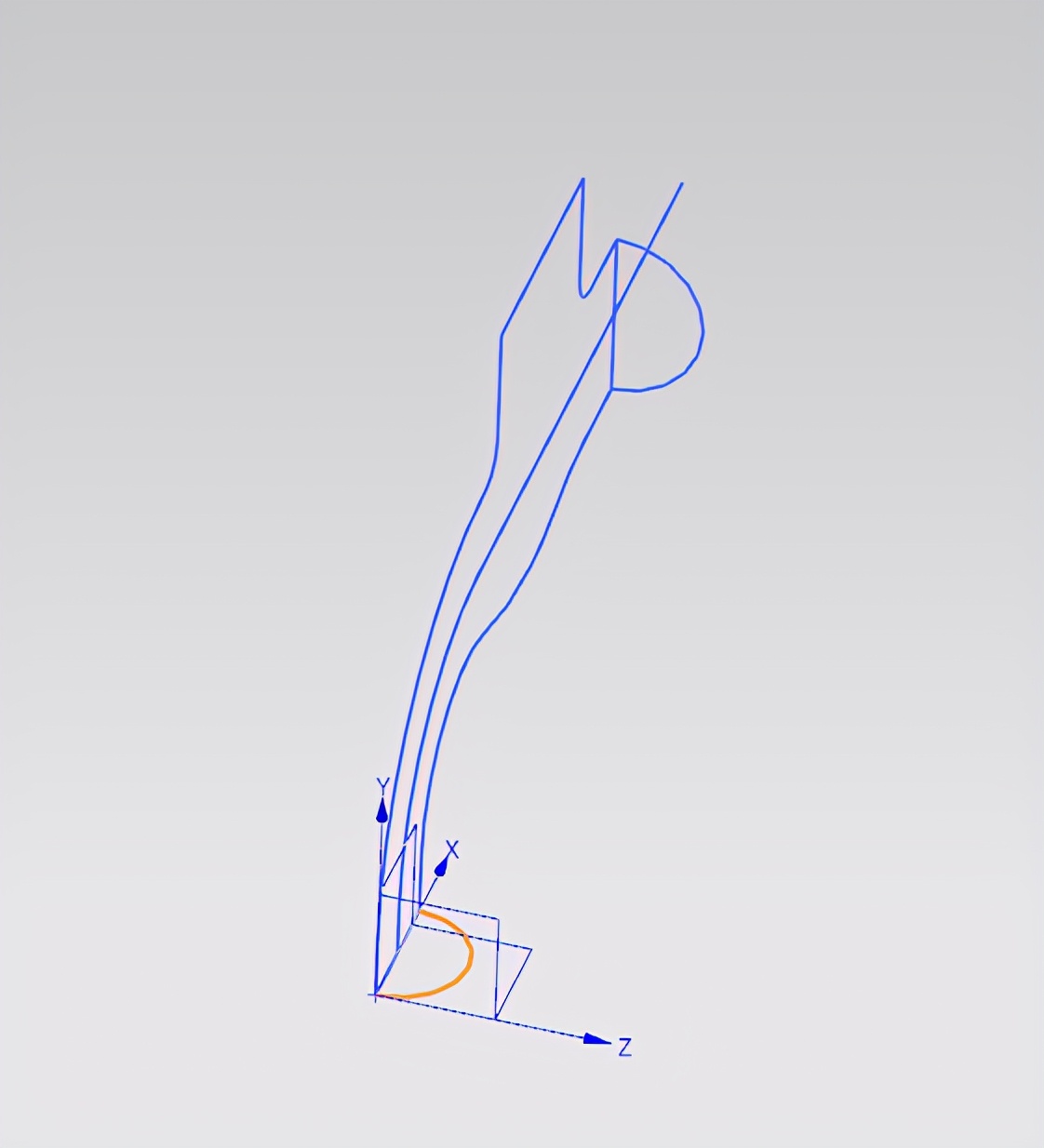

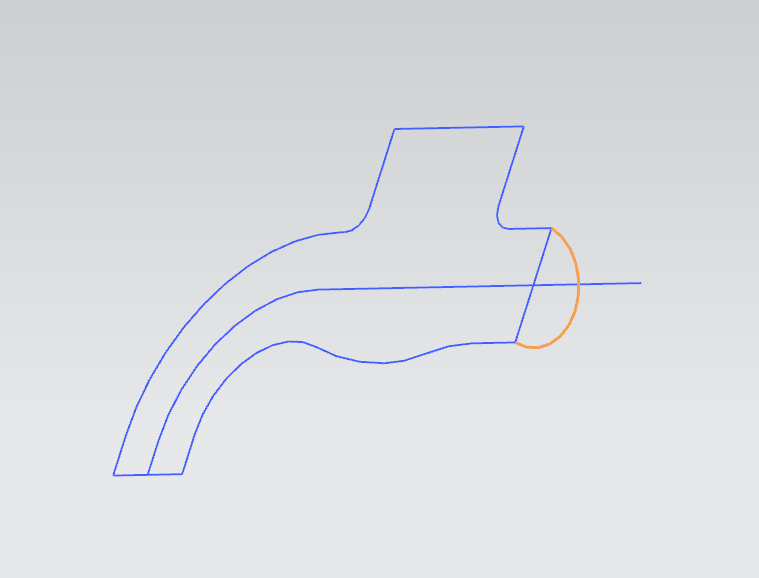

2.继续补上草图，一个半斤8mm的半圆

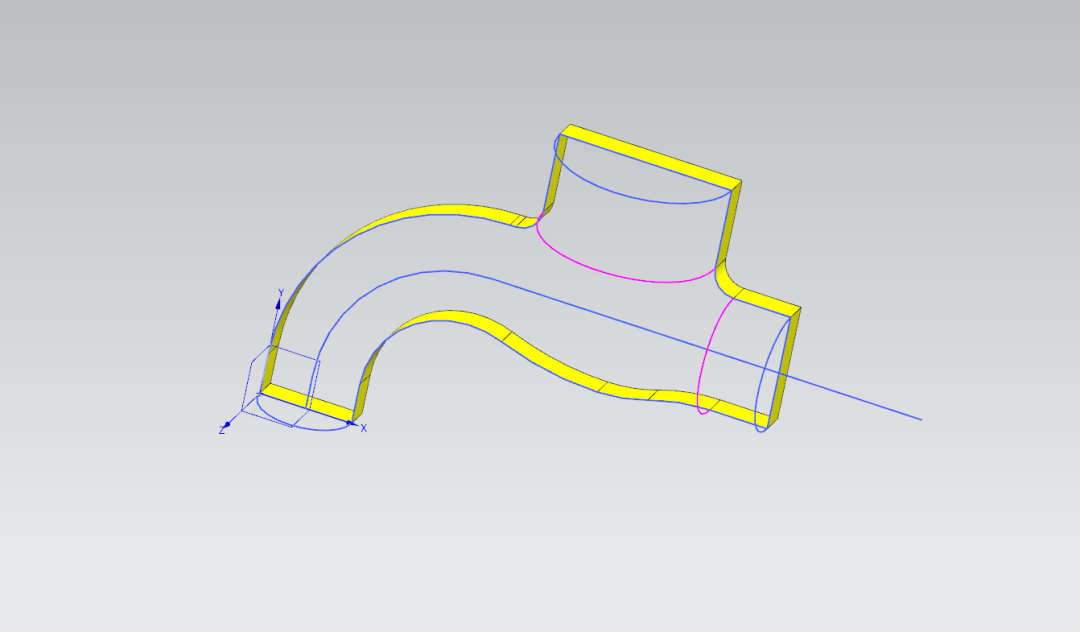

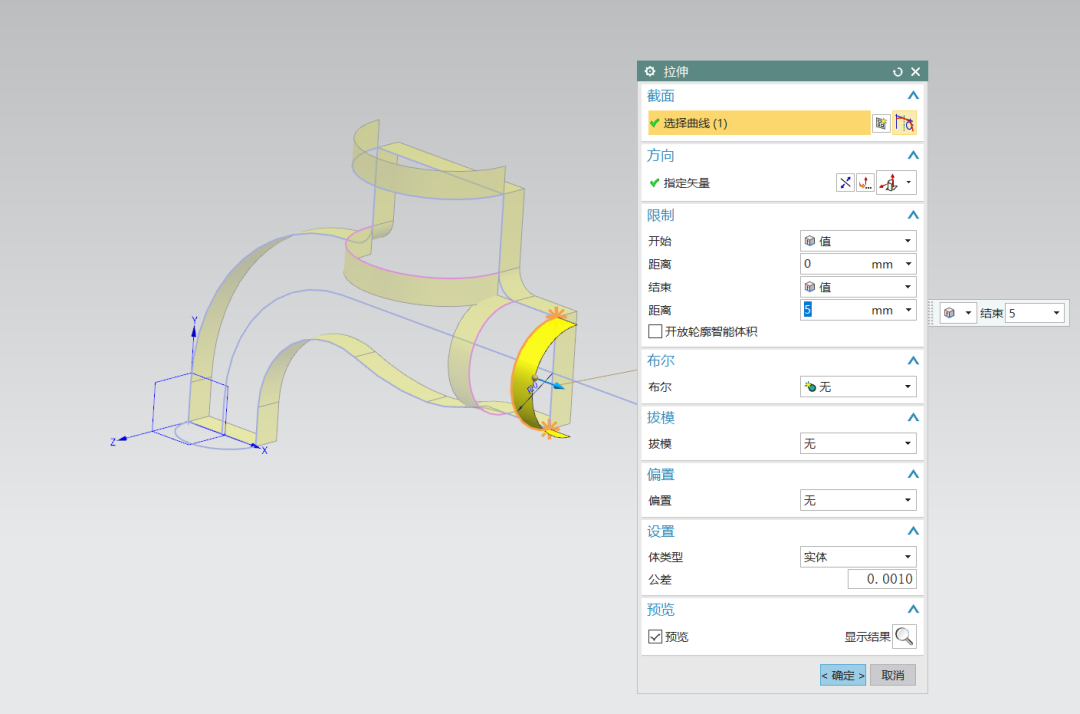

3.拉伸片体，然后做桥接曲线

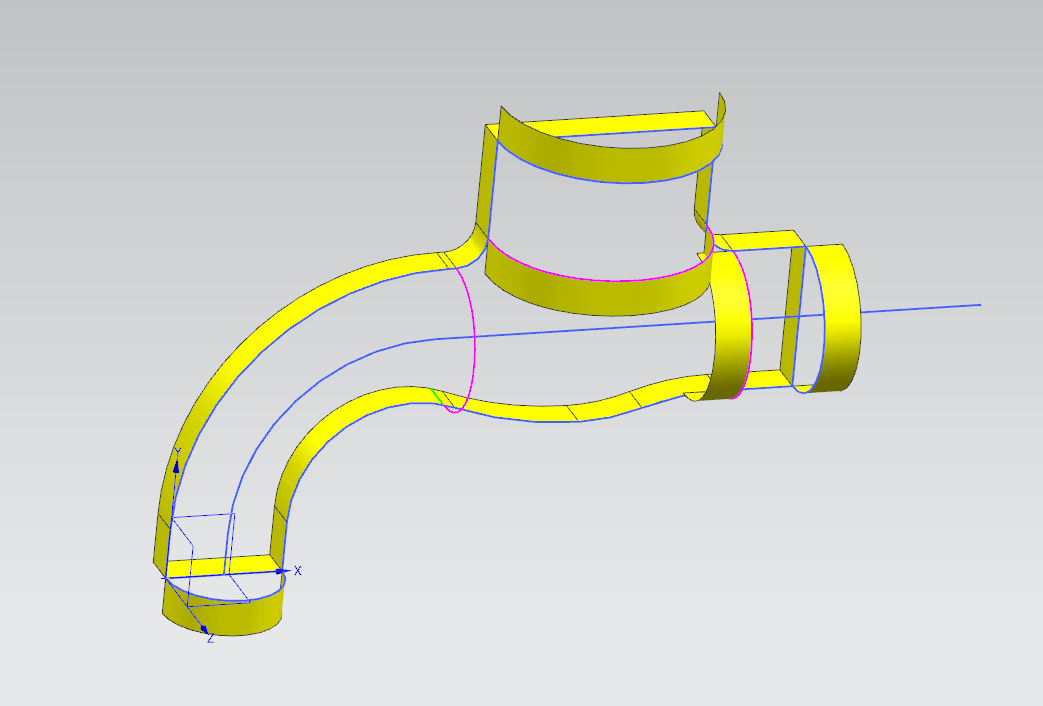

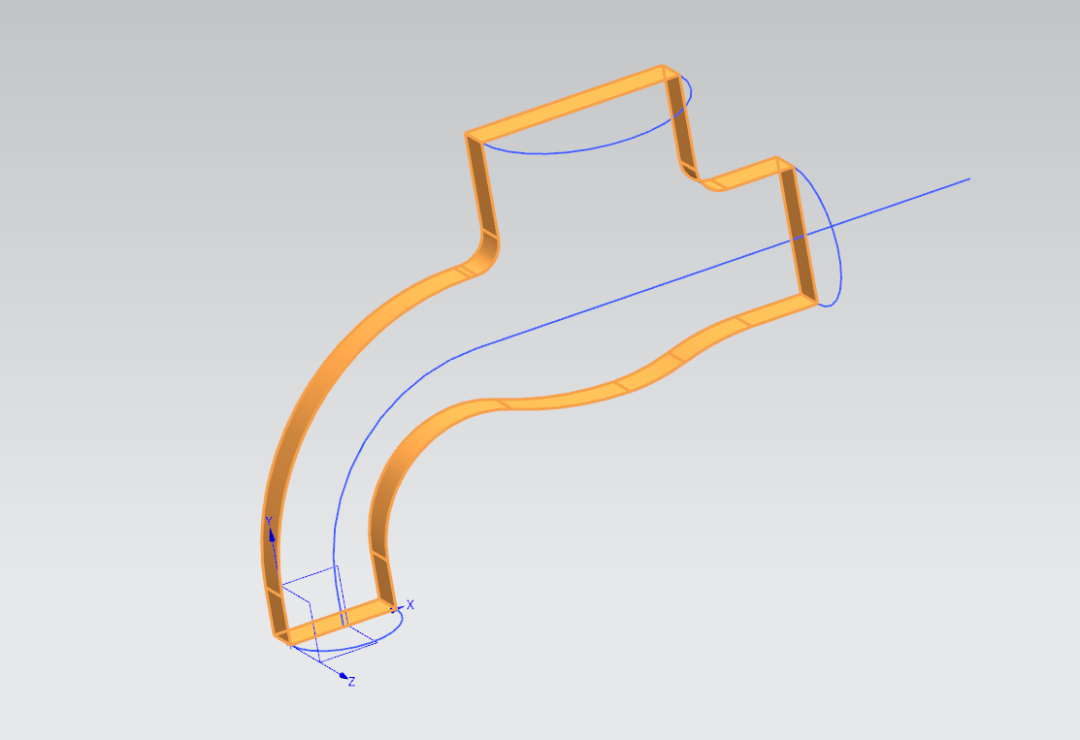

4.同样的方法再拉伸出一个片体就能做面了。

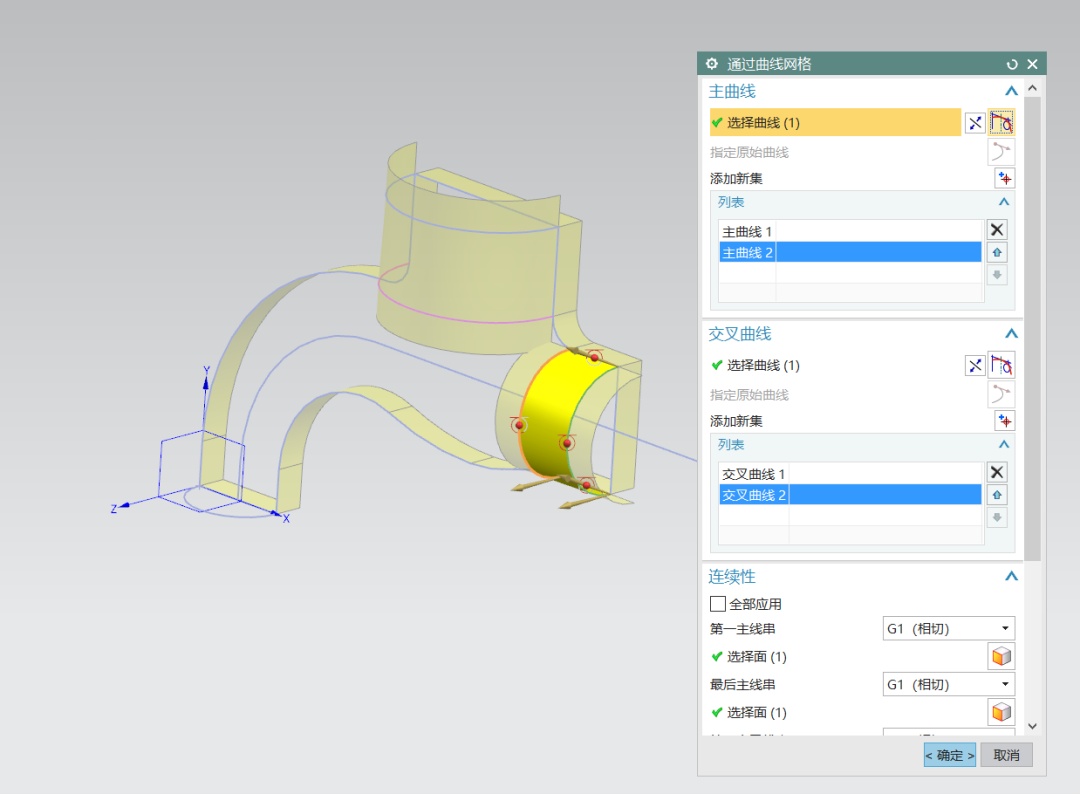

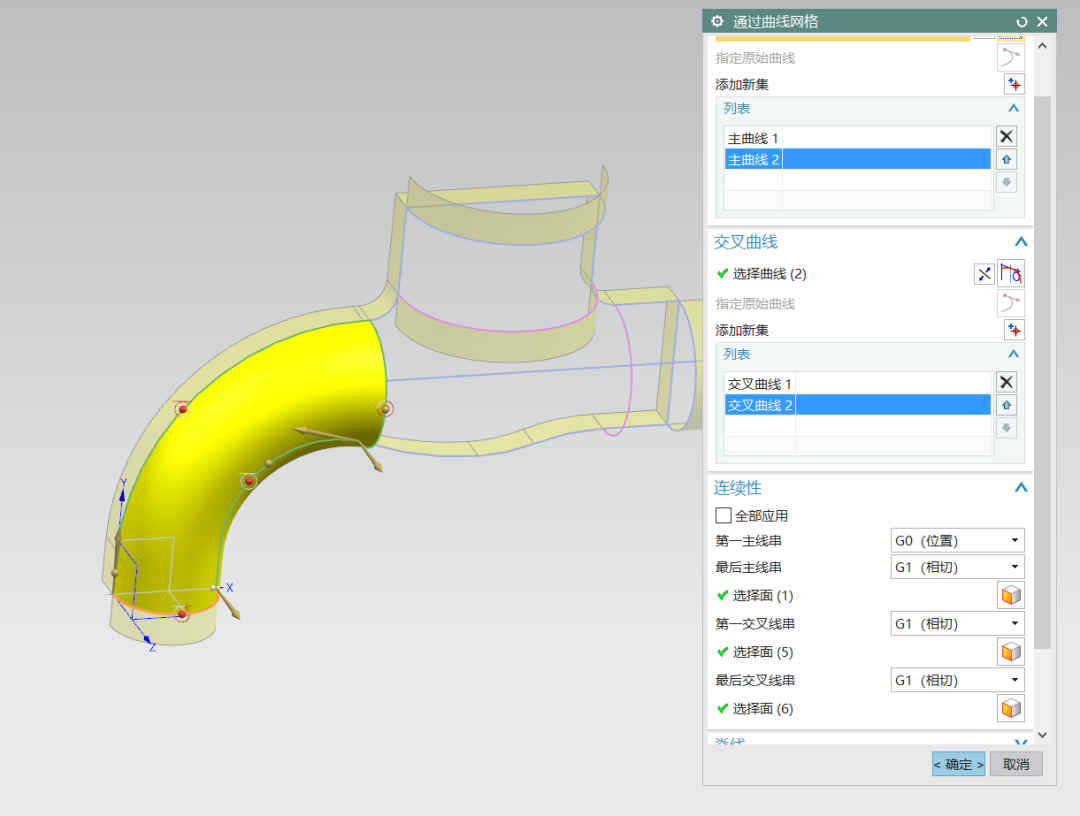

5.使用通过曲线网格做面。

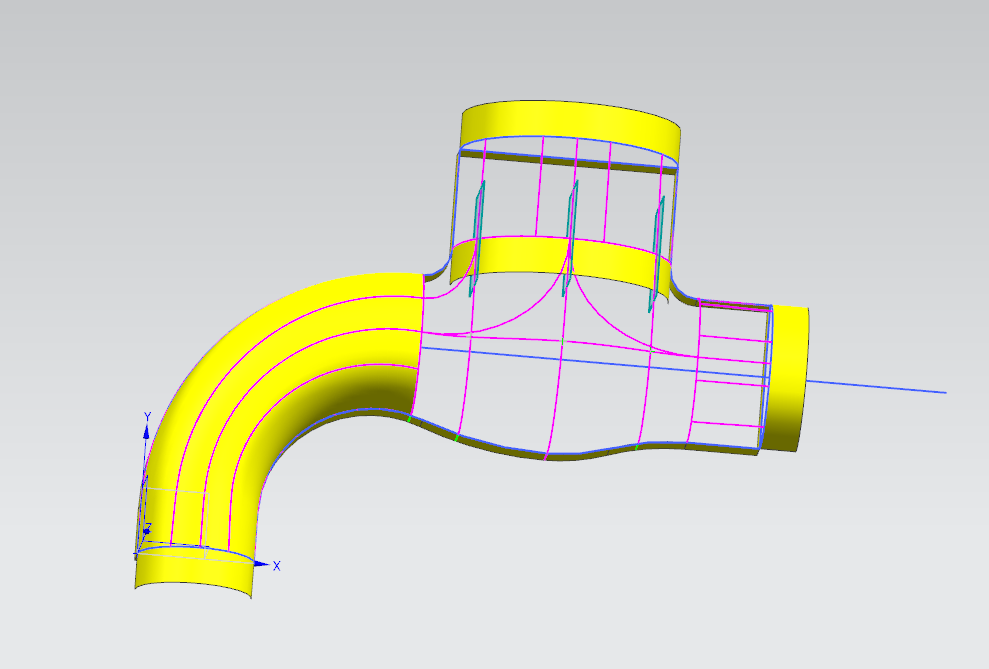

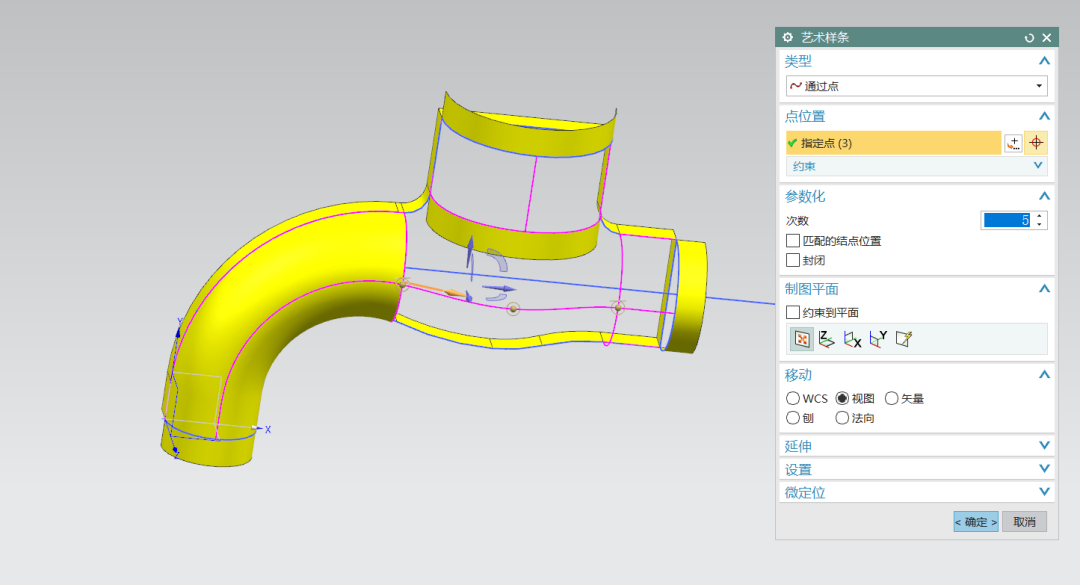

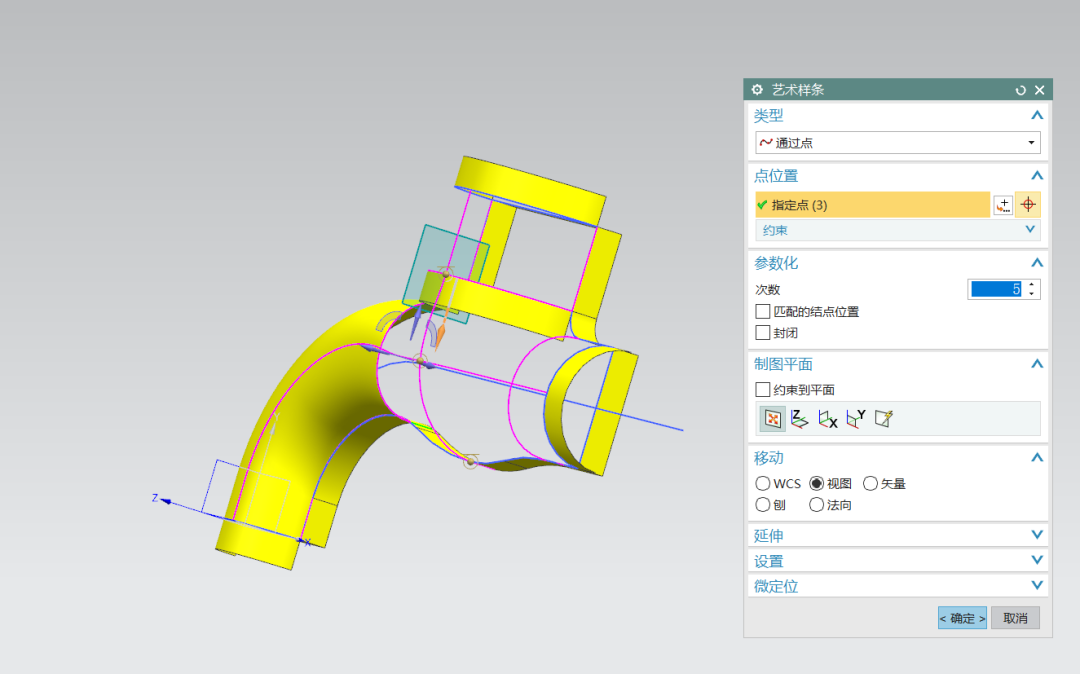

6.添加等参曲线，然后继续绘制相切的样条曲线

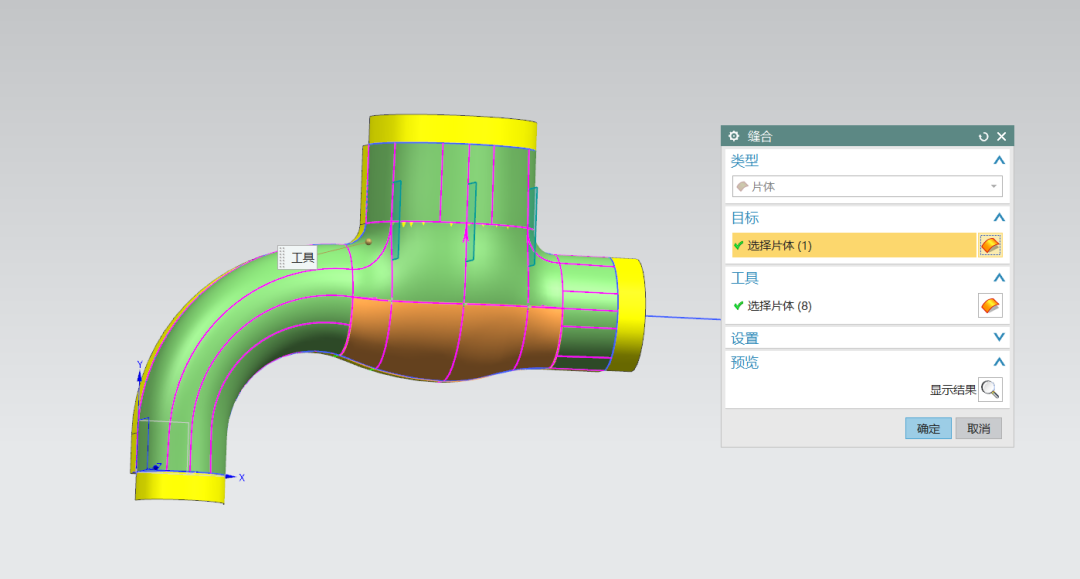

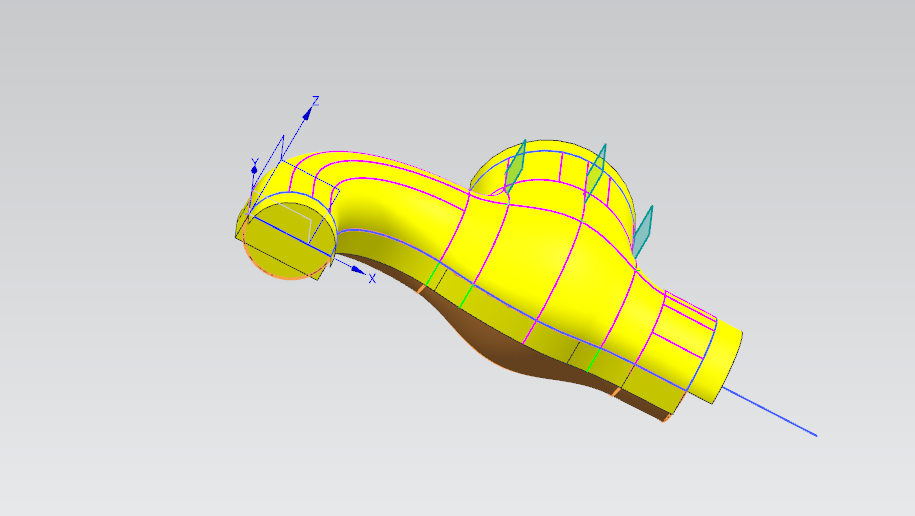

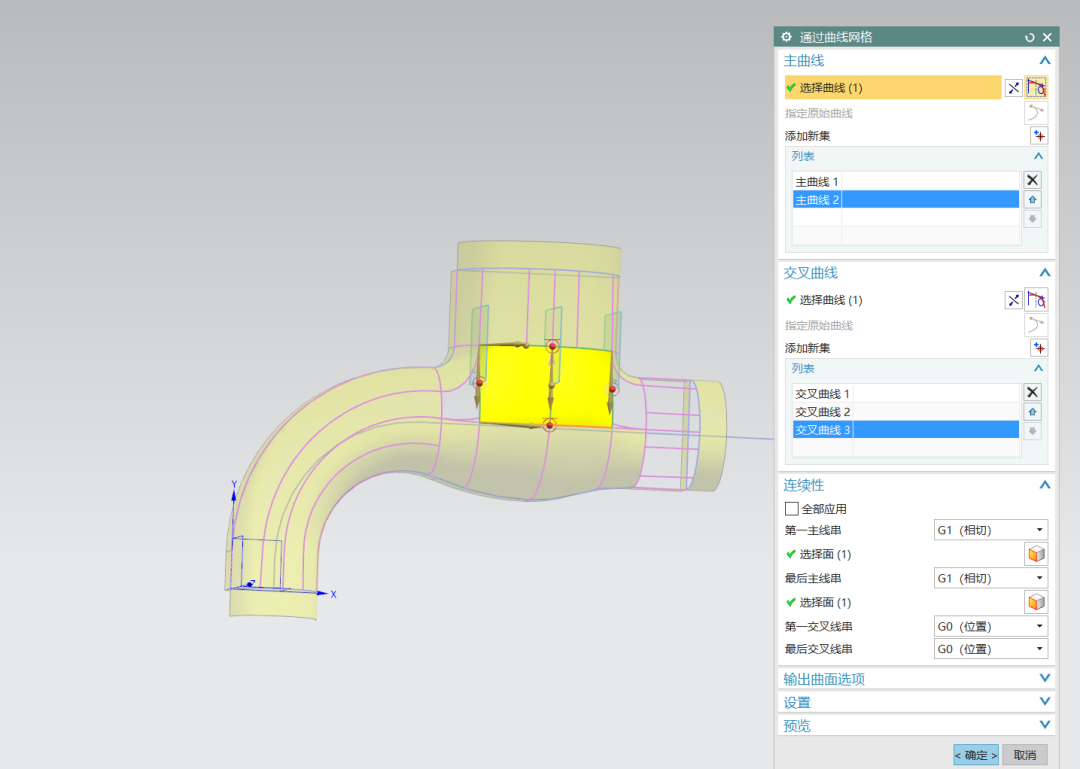

7.最后使用通过曲线网格做面就好了，做完所有的面后进行缝合

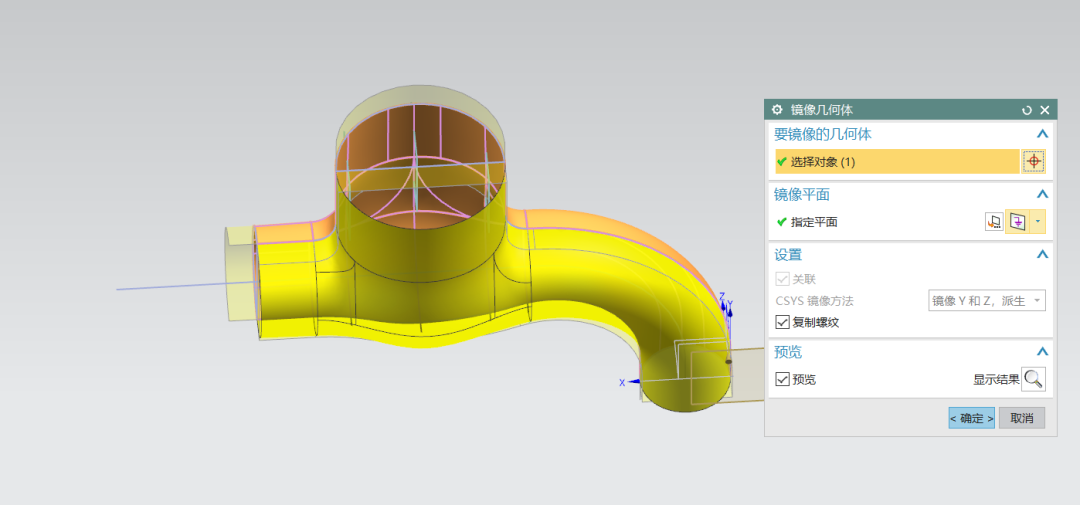

8.把做好的面镜像到另一边，对三个圆孔做有界平面后就能能缝合成实体了。

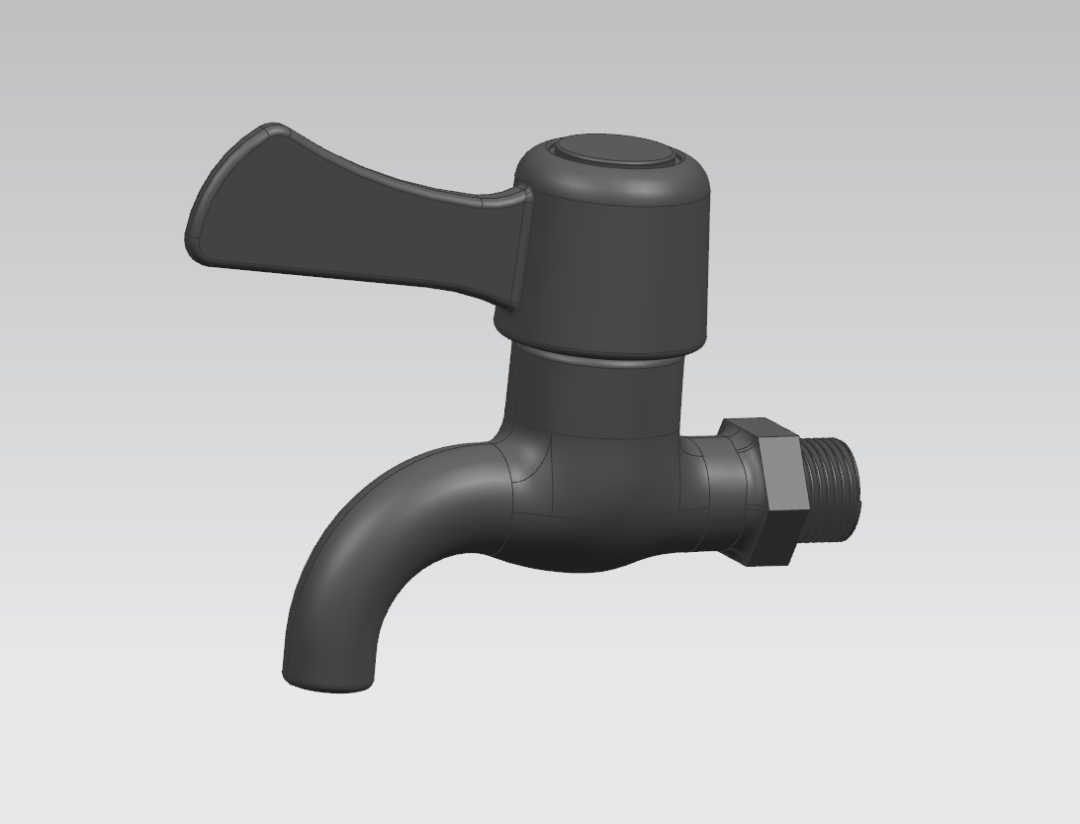

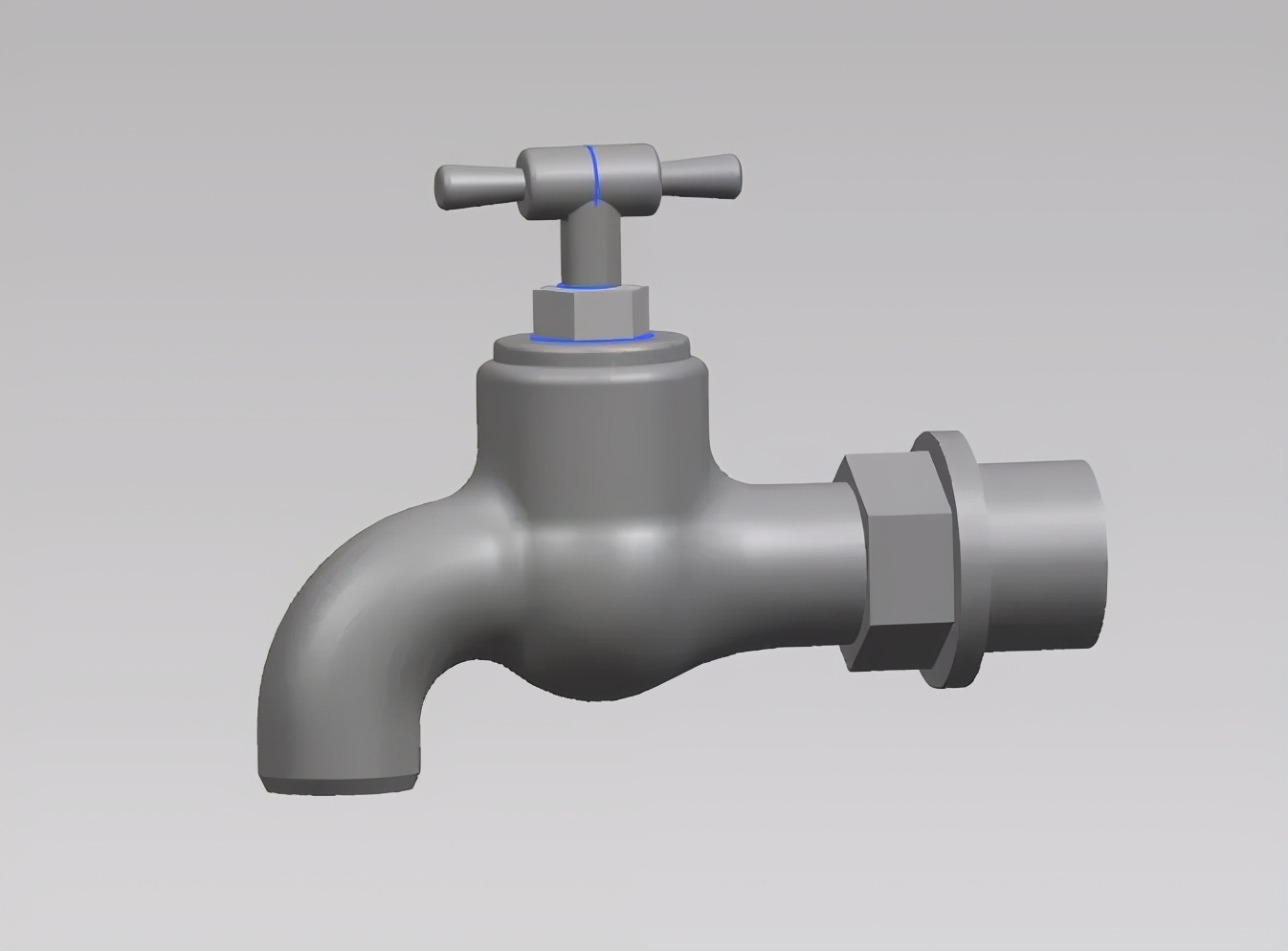

10.最后处理细节，倒角做螺纹，添加摇柄就完成了
