UG NX 草图约束技巧：两大类方法

一、什么叫草图约束　　在绘制草图大概形状后，需要对草图进行约束，以满足设计要求，草图约束分几何约束和尺寸约束两类．几何约束用于确定草图对象形状以及在坐标平面中的位置；尺寸约束用于确定草图对象的大小．１．几何约束几何约束就是确定草图对象在坐标平面上的位置，如平行，同心，等长，共线等，

二、在ＵＧ中，几何约束有20多种类型．

２．尺寸约束尺寸约束有水平，坚直，平行，垂直，角度，直径，半径，周长8种类型，使用时根据尺寸的类型进行选择，一般利用系统“自动判断尺寸”来进行，而不作其它选择．

3．自动约束在”草绘约束”工具条上单击”自动约束”按钮，将弹出“自动创建约束”对话框，选择需要创建的约束，就会在已绘制的草图中，自动创建所选择的约束．

４．显示所有约束

５．显示／移除约束　　此对话框主要用作检查草图对象的“过约束”或“欠约束”．

６．转换至／自参考对象　　此对话框主要用于将草图对象或尺寸转化为参考（辅助线或辅助尺寸）7.自动推断约束设置       在进行草图绘制之前,可预先设置相应的约束选项,在绘制草图时,系统会自动在相应的对象间添加相应的约束项.

三、草图约束第一种方法使用：先绘图，再约束

1.接着上一节（第一节课）后

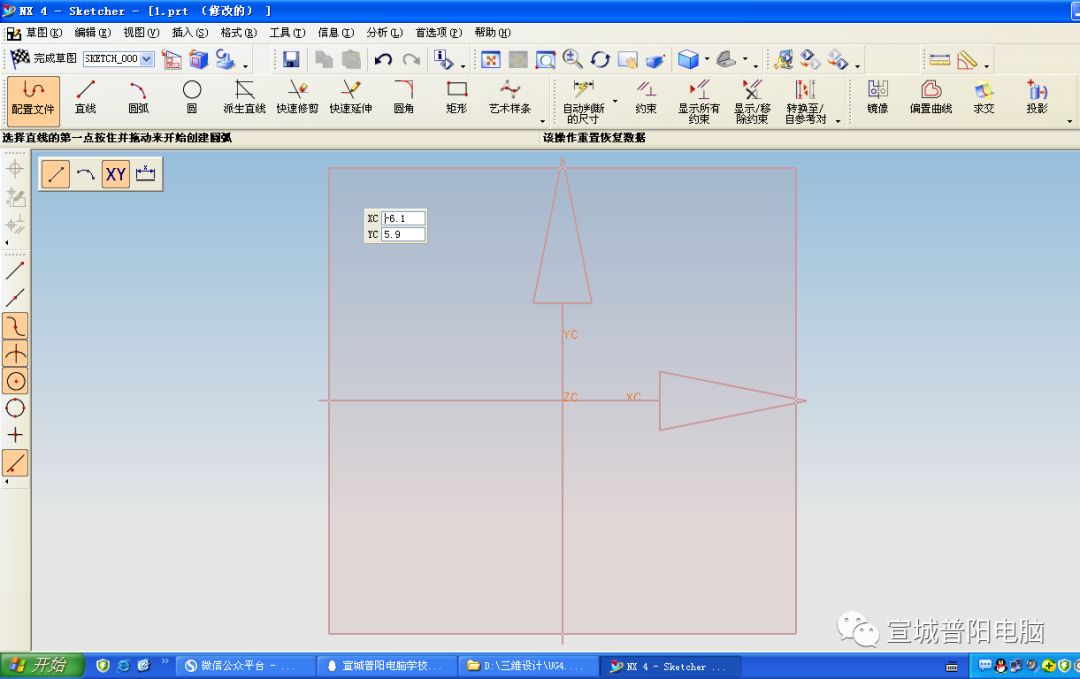

打开UG软件，进入建模界面(ctrl+m),进入草图模式（s）

2.在草图里绘几个几何图形，这里我们绘制三条线，两个圆。(如下图)

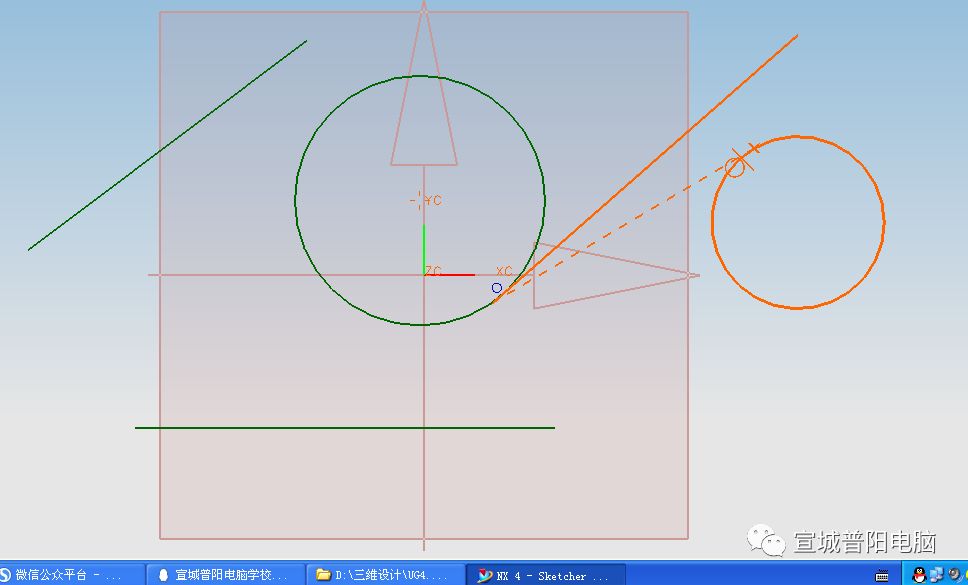

3.这里比如说我想约束一条线和两个圆相切，首先选择这条线，选中时为橙色标记。然后拖动这条线上的一个端点，拖到一个圆上，出现切点标点，松开。

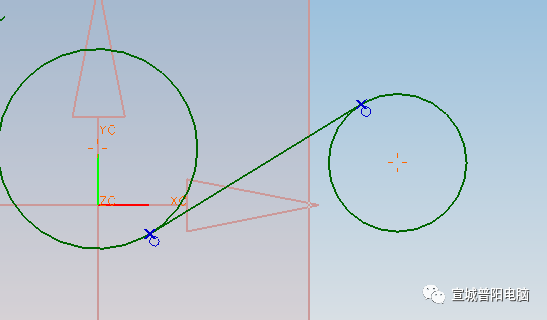

4.然后再然后拖动这条线上的另一个端点，拖到一个圆上，出现切点标点，松开。

四、草图约束第二种方法使用：先绘图，再使用约束条件工具再约束

1. .在草图里绘几个几何图形，这里我们绘两个圆和一条线。(如下图)

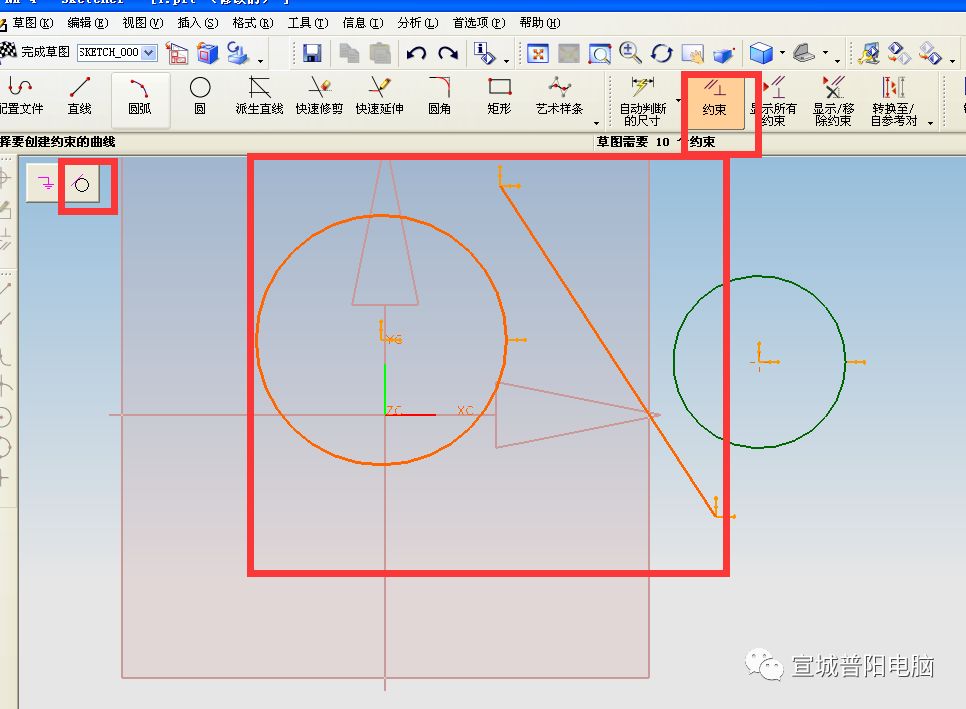

2.先选中一个圆和一条线,再点约束条件工具

3.就会出现上面相切标记。再点再这个标记，意思就是这条线和这个圆相切。

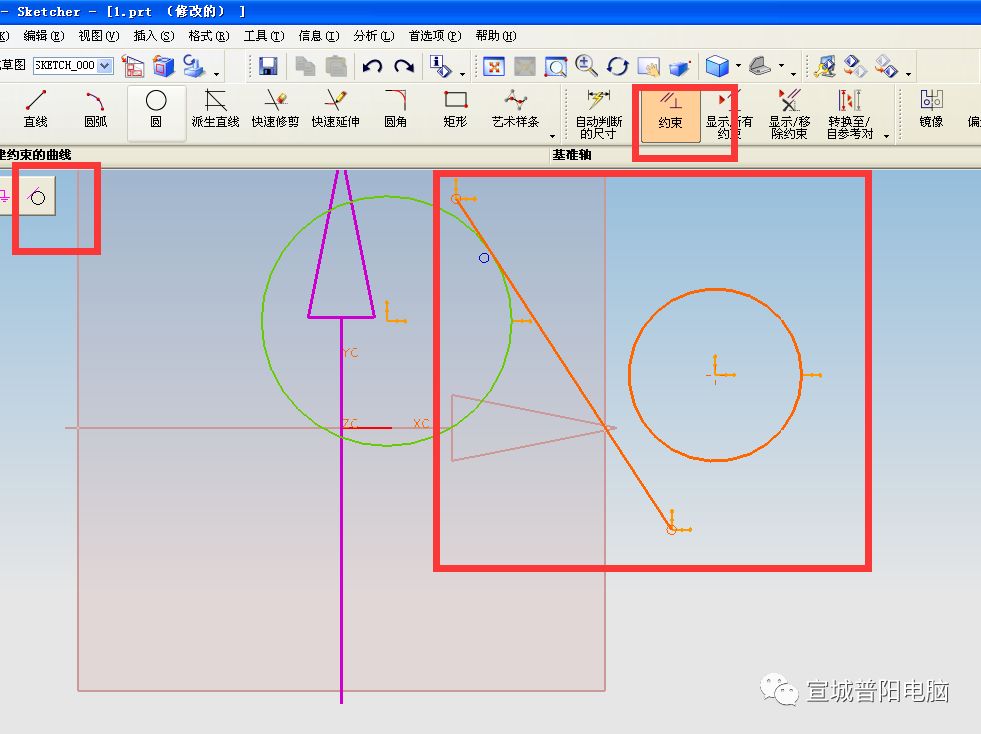

4.先选中另一个圆和一条线,再点约束条件工具,就会出现上面相切标记。再点再这个标记，意思就是这条线和这个圆相切。这样这条线就和两个圆。

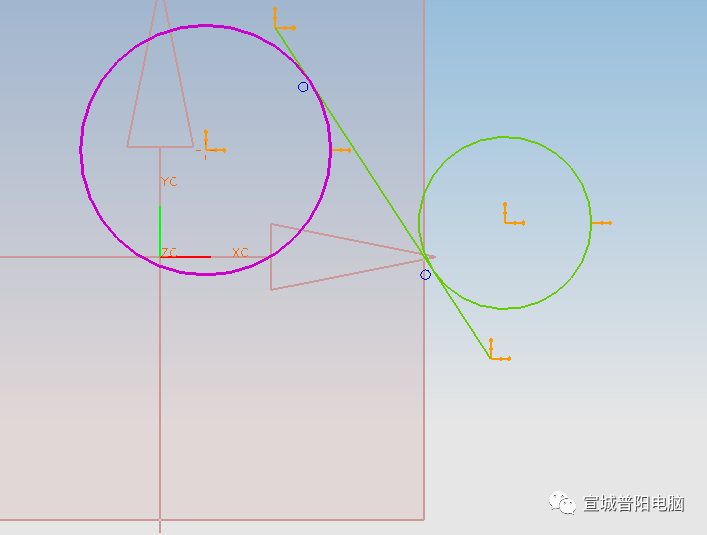

约束结果
