CFD-POST高级操作技巧分享

1. 显示对称面或周期性模型

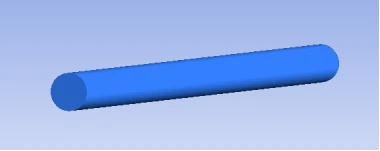

如果模型是对称的或者周期性的，在Fluent View中可以设置显示完整的模型。在CFD-POST中可以通过下列方式完整显示

在模型树下面，双击计算域Fluid，在下面会出现Details of fluid。

勾选Apply Reflection镜像反转，在Method选择镜像对称面，Method下面的z表示在z轴方向的平移距离。

注：想要云图也完整显示，必须在上述完整显示模型之后在创建云图，否则云图无法完整显示

2. 云图显示有毛刺

有时候显示云图会出现下面的有毛刺的情况

原因是因为勾选云图时将创建的面也勾选了。

Contour sa创建这个云图时，云图的位置就是Plane_y0。显示云图时只需要勾选Contour sa即可，而不需要勾选Plane_y0，否则就有毛刺

3. Fluent数据如何导入到CFD-POST

1) 使用CFD-POST直接导入Fluent的dat.h5文件。可以导入部分的数据，但有时候部分的变量如自定义函数UDM，或者部分创建的plane、line等不会自动导入。

2) 在Fluent中生成CFD-POST文件.cdat后再进行导入。

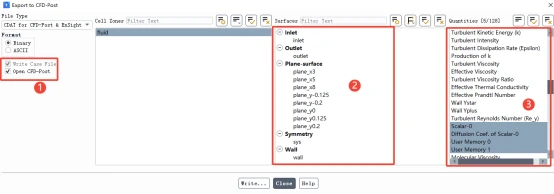

File--Export to CFD-Post

上图①勾选Open CFD-post，表示Write后自动打开CFD-post

②处可以选择所有的面或线，包含自己在Fluent中创建的

③处可以选择所有的物理量，包含自定义函数或者UDM等。
