Fluent中自定义输出参数与场函数的设置方法

以组分 j 的质量流通量为例。

1 理 论

想获取某一表面（沿x方向）上组分 j 的质量流量，可以自定义一个参数：组分 j 的质量流通量 [kg/m2/s]

   wj--组分 j 的质量分数；密度；u --x方向速度


整个表面上组分 j 的质量流量 [kg/s]

   dA--表面微元面积


2 操 作

1） “参数与定制”→右键“定制场函数/Custom Field Functions”→“创建”

   1-根新参数据定义选择基本参数计算；2-给定新参数名称；


2）去获得穿过出口表面的水蒸气（组分 j）质量流量。

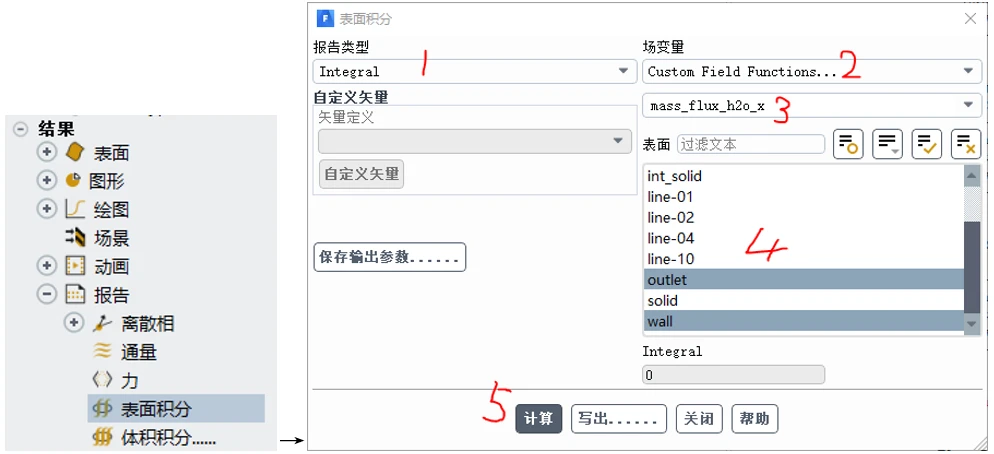

点击“结果”→打开“表面积分”对话框

   1-“报告类型”选择“Integral”；2&3-变量选择 用户自定义；4-选择表面；5-计算，在控制台输出结果；

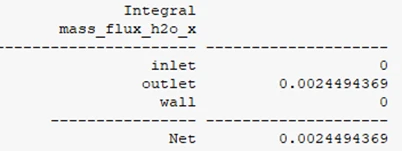

单位应该是kg(h2o)/s，可以发现入口和壁面都没有水蒸气穿过；出口水蒸气质量流量为2.449 g/s;

3）其实，关于组分输运质量流量，可以直接获得：

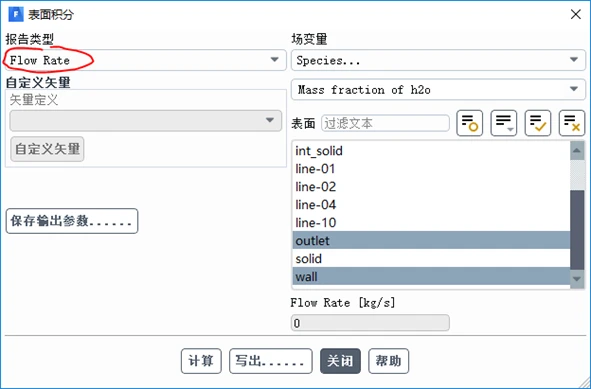

点击“结果”→打开“表面积分”对话框→报告类型选择“Flow Rate”&变量直接选“组分”

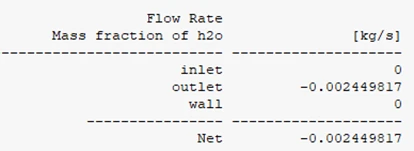

可以发现，计算结果与自定义变量时的输出结果一致，还带上了单位。
