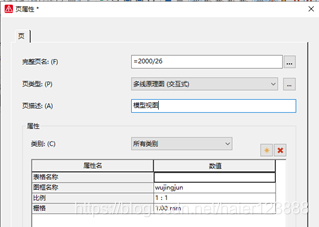

1、新建页，模型视图（ 交互 式）

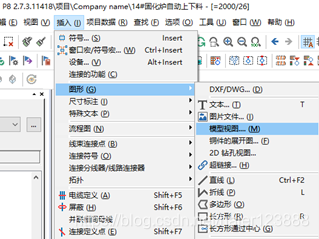

2、插入“图形”，“模型视图”，弹出模型视图的设置界面。

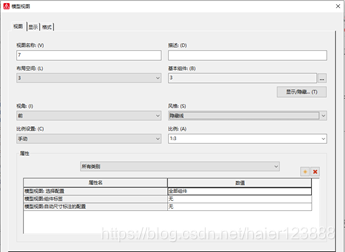

3、模型视图设置界面
布局空间：需要在布局空间选项的下拉列表中选择所需要 转换 的布局空间。

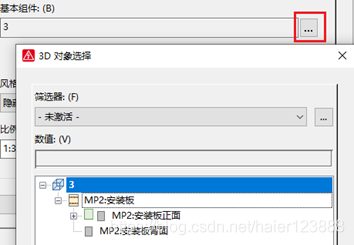

基本组件：当布局空间选择确认后，基本组件输入框中的名称自动同步布局空间的名称。若想要显示部分部件，则需选中红色框，在弹出的“3D对象选择”设置界面中，再次选择所需要显示的部分。（若全部显示，则无需对“3D对象选择”进行设置）

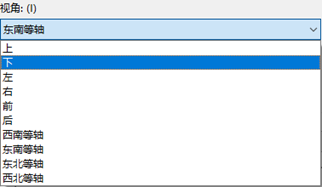

视角：3D图像所显示图像的视角。
风格：2D图像显示的 样式 。一般选择隐藏线即可。
比例设置：比例设置分为手动，自动，适应。选择手动之后，需要在后面的比例选项中选择或输入所需的比例数字。

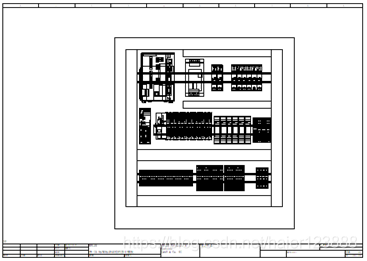

设置完后，模型视图显示在 图纸 中，可用鼠标选中，移动模型视图在图纸中的位置。
