EPLAN：电气设计制图与安装板设计

安装板设计

Eplan软件除单纯使用附属图表和列表来创建原理图外，还可用来设计箱柜及安装板，此时只能在项目页上以"安装板布局"类型来创建安装板。按照面向对象的方式绘制好原理图后，可以在安装板上对电气元件、安装线槽与导轨、元件安装的开孔数据等进行合理的布局，除了安装板，同样可以完成箱柜门板和侧板的元件布局设计。 可纵向或横向绘制安装板。以普通组件的项目结构为根据配备设备标识符。在图形编辑器中通过特殊的黑盒构建安装板。

在对带多个已选部件的安装板进行部件放置时，可确定待放置的部件参考的方向，所选的方向将决定部件参考如何相互放置。也可借助于符号放置的角度变量确定部件放置标签的方向，随后也可对已放置部件针对单独的属性放置加以修改。需要注意的是，只有在安装板上才能传输部件放置；如果部件放置位于安装板以外，则显示相应消息。 宽度、高度、深度和安装间隙的尺寸为部件放置的属性，并被保存在部件数据库或部件宏中。通过设置：2D 安装板布局对话框中的设置(弹出菜单 > 设置）可确定，应如何导入此数据。 通过功能的表达类型为 '...' 属性可以创建筛选器，用于减少显示的数量。如果以此属性为基础筛选部件放置，程序就会查找，是否存在部件要分配到的带所需表达类型的功能。通过设置一个检查此属性是否设置为“否”（即复选框未激活）的筛选器，对话框中将仅显示仅存在于安装板上的功能/部件。

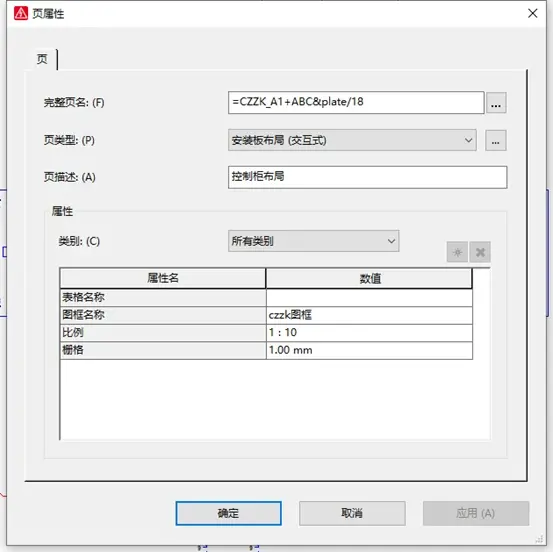

此外还能为各安装板均确定是否要生成页图例，如果需要，则可确定应使用何种表格。如果没有激活图例，完整的设备标识符将写入部件符号。此外，所有的部件放置都有连续数字，所属图例可以自由放置在安装板旁。 安装板放置 首先在项目中新建页类型为“安装板布局（交互式）”的新页，与原理图不同的是，安装板布局是根据设备实际尺寸布置，为了放下宽800mm，高2200mm的电柜，需要将尺寸调整为1：10，如图13-1所示。

图13-1

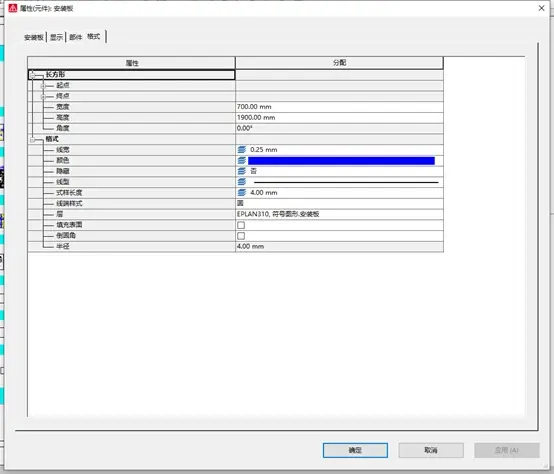

打开图纸页，点击插入—盒子/连接点/安装板—安装板，在图纸上确定安装板的起点并左击鼠标，拖动确定安装板终点，弹出“属性（元件）：安装板”对话框，在其中输入安装板高度和宽度，如图13-2所示。

图13-2

部件放置

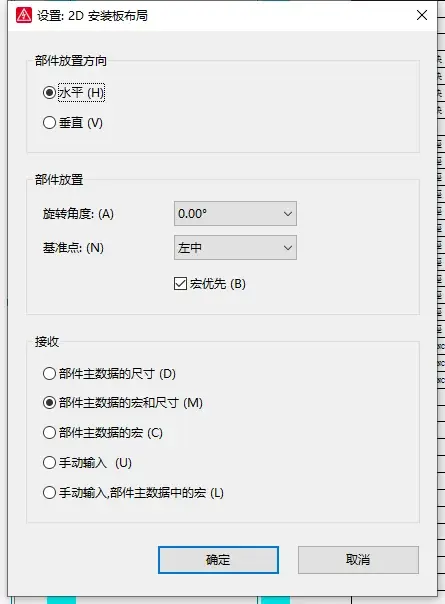

安装板放置好之后，可以将元件放置在安装板上，点击打开“项目数据”—“设备/部件”—“2D安装板布局”导航器，导航器中会显示原理图中所有已选型设备，在导航器右键选择设置，弹出“设置：2D安装板布局”对话框，如图13-3所示，选择部件的放置方向和放置时从部件主数据中导入数据的宏或是尺寸。

图13-3

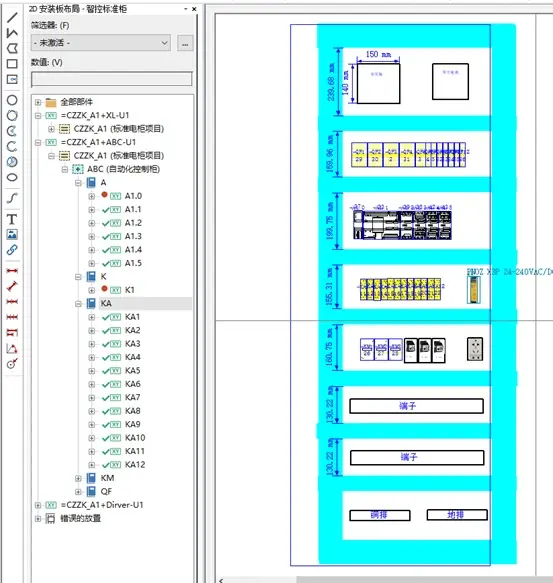

确定安装板尺寸及设备放置方式后，可以通过拖拉式的方式，将“2D安装板布局”导航器中的设备放置到安装板上，如图13-4所示。

图13-4
