Eplan 3D宏快速创建方法（电气板布局显示）：只要五分钟搞定

目录

• 一、新建项目，导入stp 二、创建布局空间，编辑宏 三、生成最终3D ema 四、结语

一、新建项目，导入stp

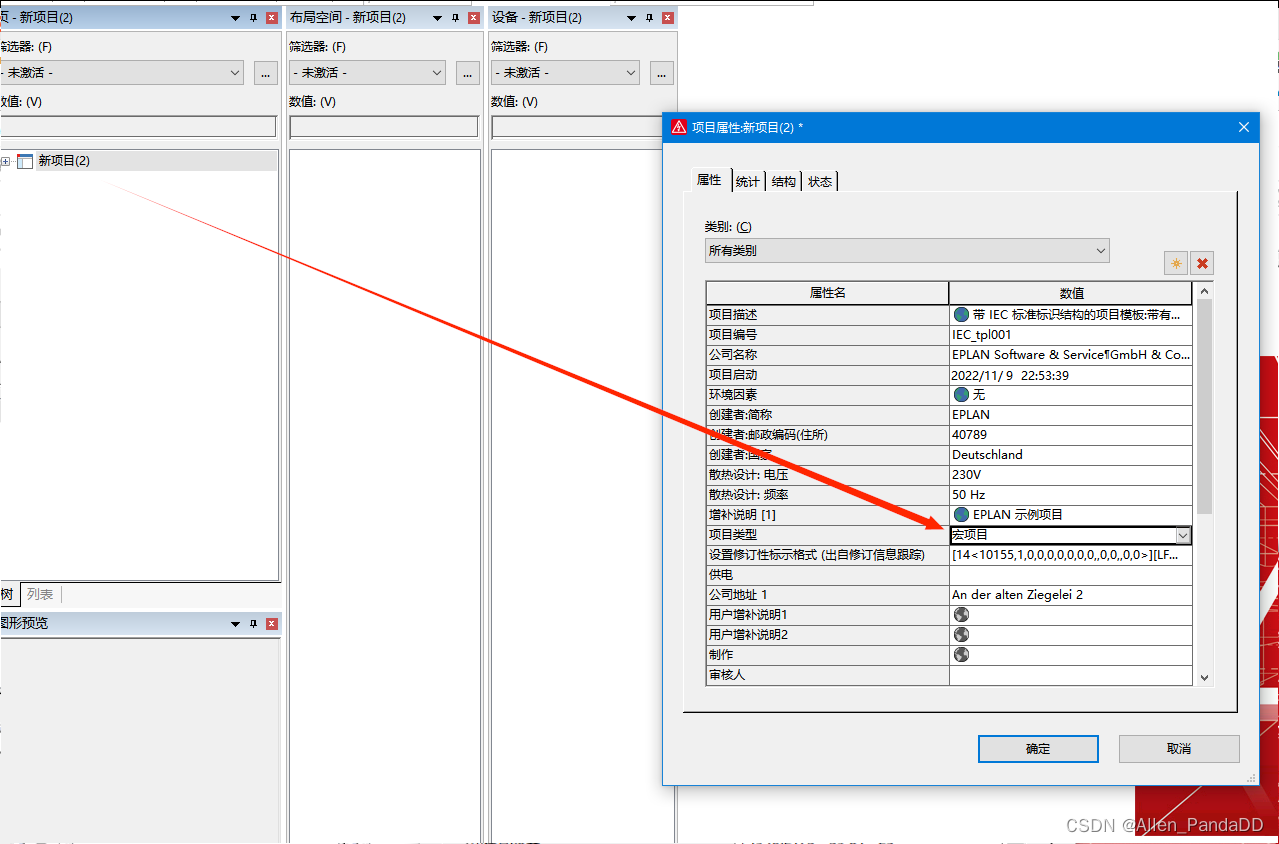

1、打开Eplan，新建一个项目，右击项目名称选择项目 类  型为宏项目

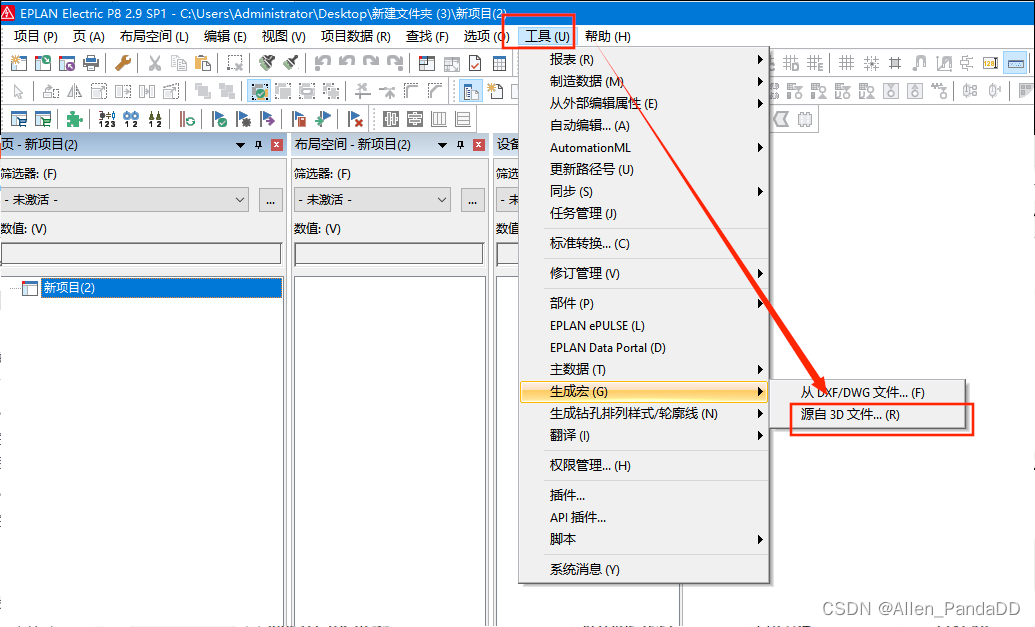

2、选择工具-生成宏-源自3D文件

3、找到你的stp文件，确定生成

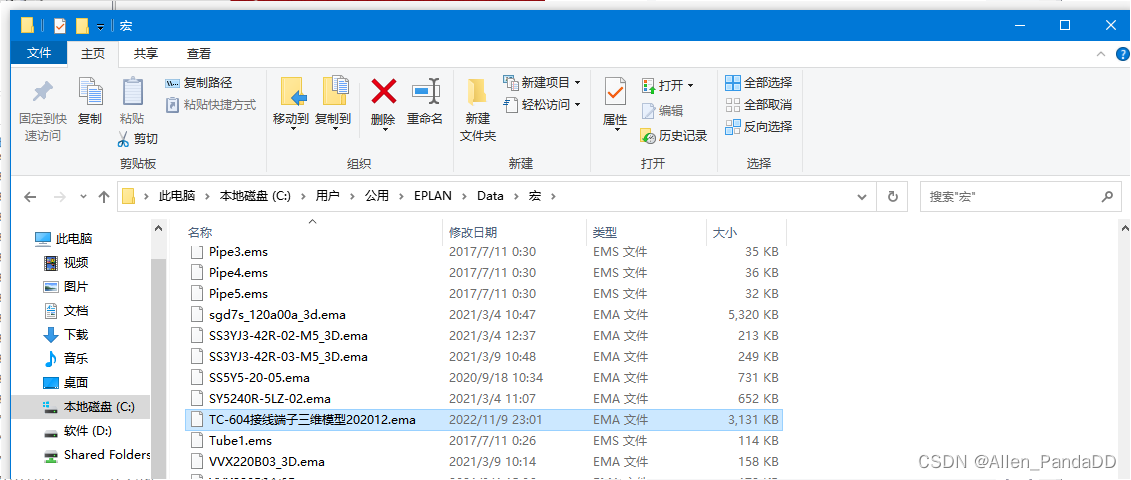

然后在你的EPLAN库文件夹，宏里面就会生成一个对应名称的ema文件

二、创建布局空间，编辑宏

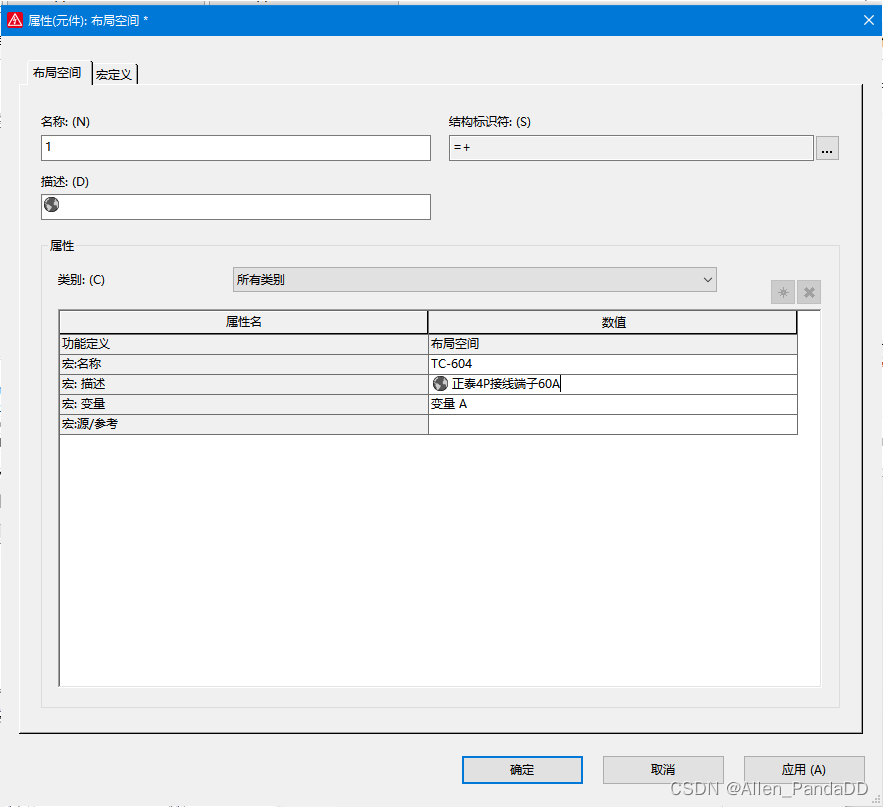

1、新建一个布局空间

   填写宏名称（后续生成的宏的名字就是这个）

   填写宏描述

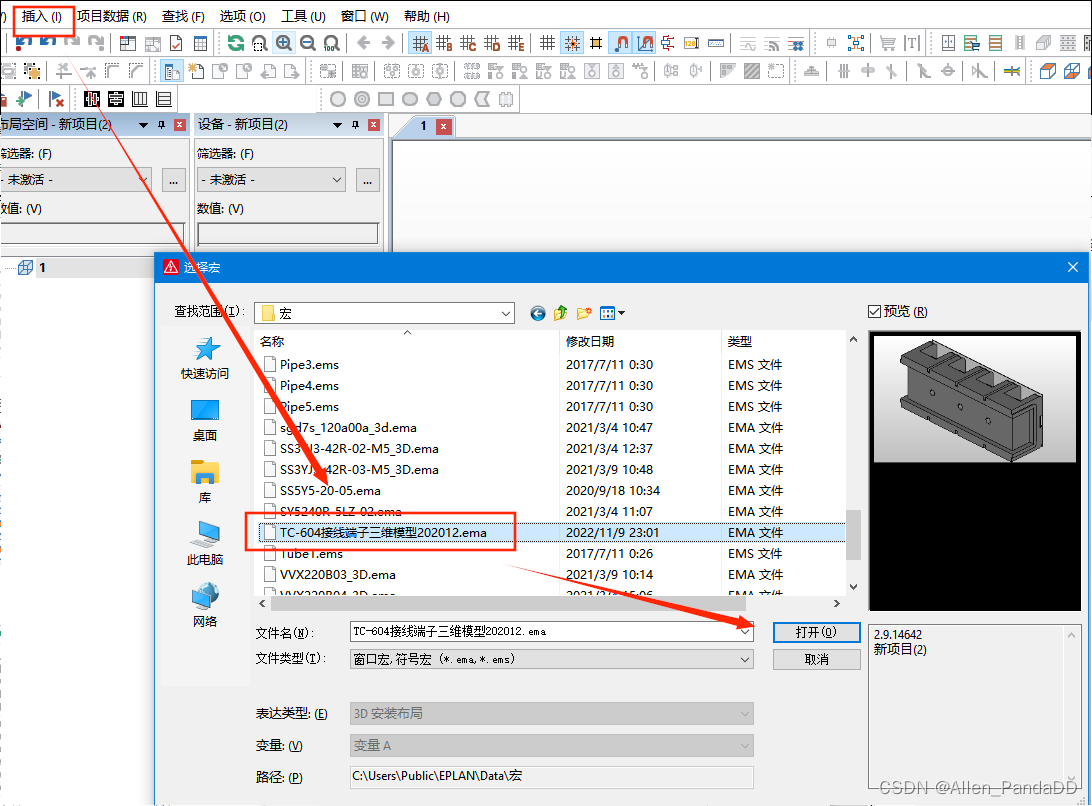

2、插入刚自动生成的ema源文件

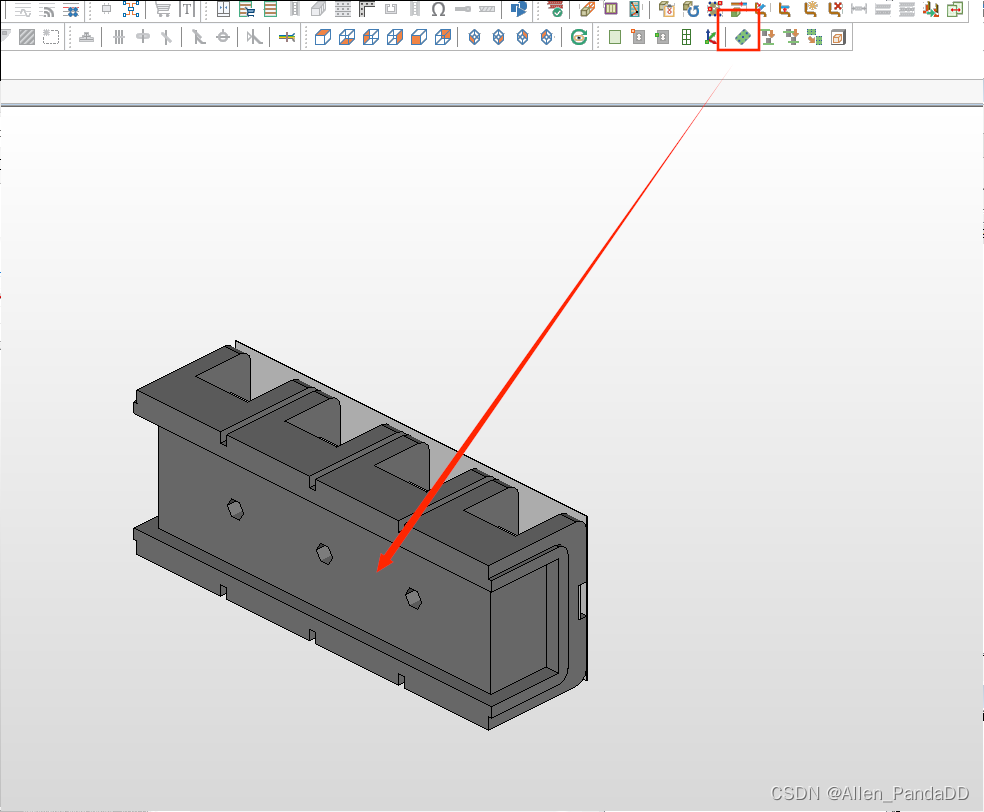

3、设置一下安装面（即哪个面与安装板接触）

4、选择西南视角（或者东南视角）

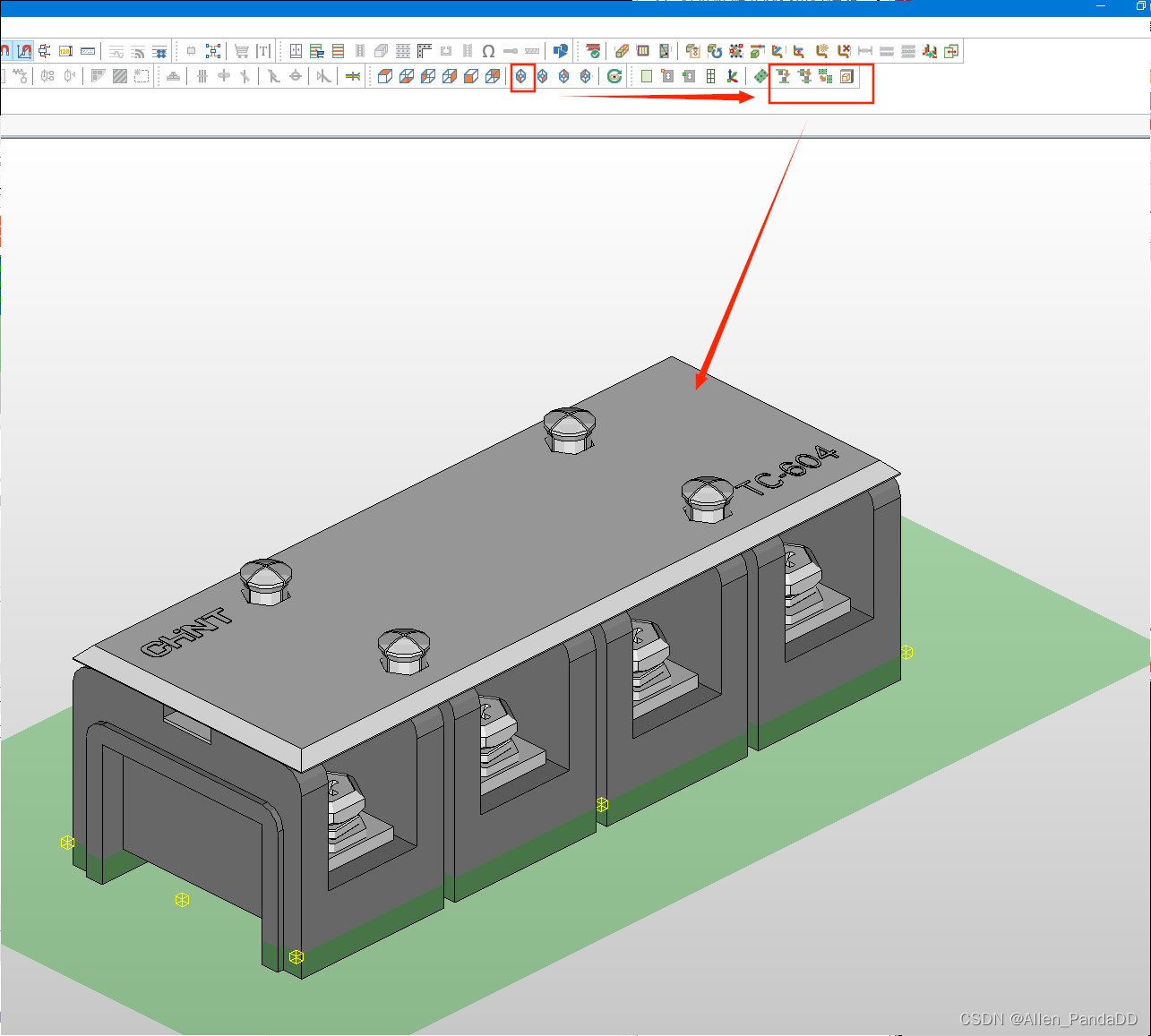

   观察部件方向是否正确，可以通过图上框出来的功能调整一下状态

   可选择性的删除不是很重要的逻辑组件，比如这里的螺丝，减小后续布局时候的内存占用，不然有的3D宏逻辑组件多的情况下可能会很卡。

三、生成最终3D ema

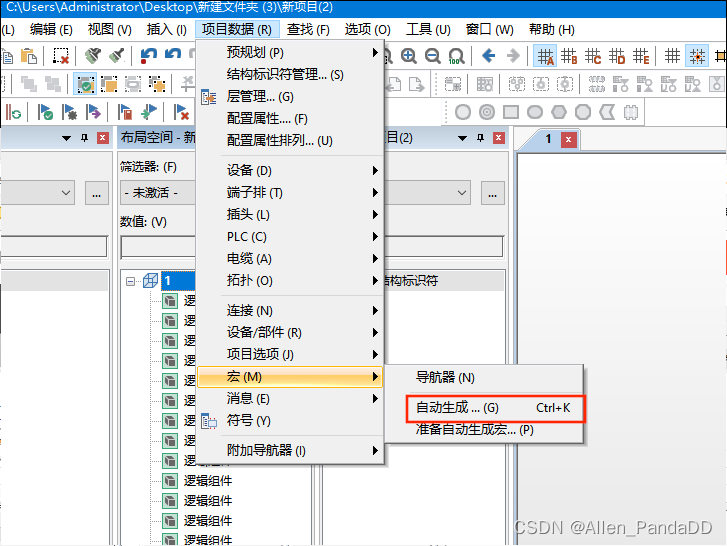

1、方向状态确认好后，选择项目数据-宏-自动生成-覆盖源文件

   然后在原来的宏文件夹下，自动生成了一个你一开始定义宏名称的3D ema。

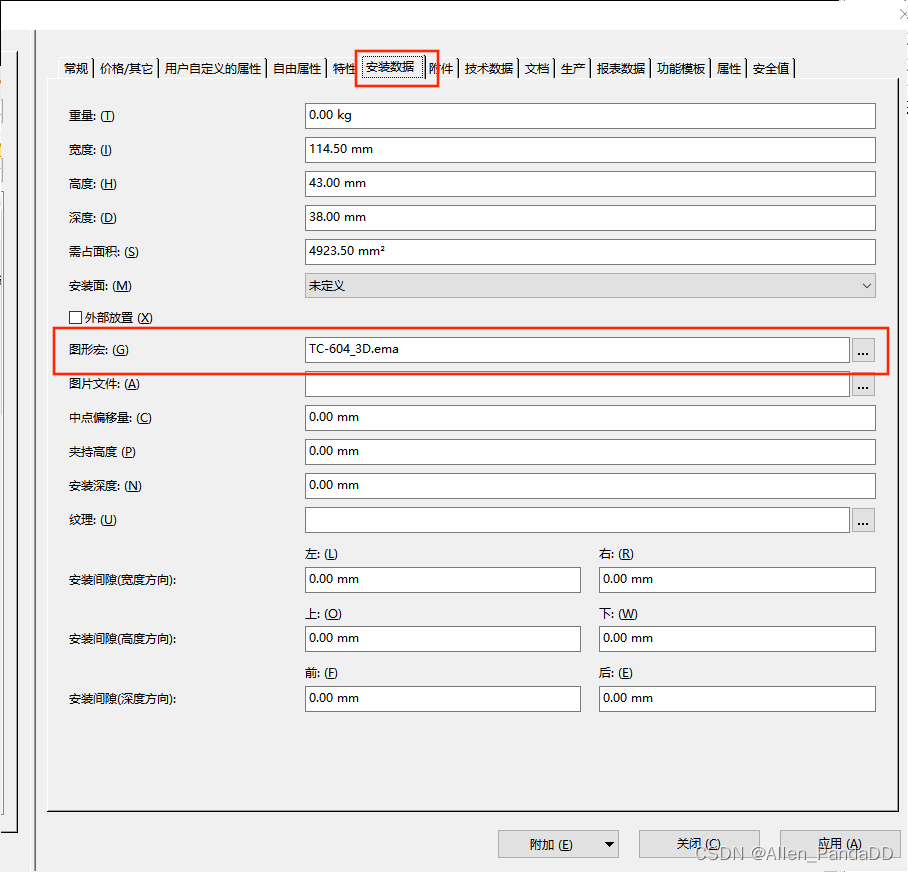

2、将做好的3D ema关联到对应部件的安装数据-图形宏中


   这样就简单的制作了一个3D ema。

四、结语

这里只是简单的生成了一个3D ema用于后续布局图的直观显示，常规的3D ema还包含线路连接点等 信息 ，可用于自动布线，这些感兴趣的可以自行了解。

Ending~
