Creo三维模型尺寸标注方法

第一种方式：取两条边之间的距离标注

选择 注释 特征，选择从动尺寸，选择3D模型的单条边的某个点，按Ctrl键再选择另一条边的某个点即可标注出两条边之间的距离，注意选择的是边上的点

第二种方式：取单条边长度标注

选择注释特征，选择从动尺寸，选择3D模型的单条边标注即可

如下为转载内容：

https://jingyan.baidu.com/article/86f4a73e52783b76d7526938.html

creo注释特征可以在 三维模型 上添加三维尺寸标注和文本注释等，怎么添加注释特征来标注三维尺寸呢？其实方法很简单，本经验就跟大家分享一个使用creo7.0标注三维尺寸添加注释特征的详细步骤。

工具

• creo软件
• creo现有三维模型

方法/步骤

1. 启动creo，点击打开文件图标，打开现有的creo三维模型。
2. 在creo界面中，从模型选项卡切换到注释选项卡。
3. 点击注释特征图标，启动注释特征创建。如果直接点击尺寸图标，标注的尺寸不会创建注释特征。
4. 在注释特征对话框中点击“创建从动尺寸”小图标，准备标注尺寸。现在鼠标左键移动光标，靠近边界时会红色加亮显示。
5. 这时候不要急于选边标注，因为你不清楚当前的视图方向，就好似在工程图中标注尺寸是要基于某个视图的，所以这里我们先点击“活动注释平面”图标，切换到当前的注释方向。
6. 如果显示的方向跟你需要的标注方向不同，就需要自己选择注释平面来设置。比如这里模型默认注释方向为Front，我们点击TOP切换为TOP平面作为标注的注释平面，再点击“活动注释平面”图标，就会切换到TOP方向，以此作为当前的视图方向。

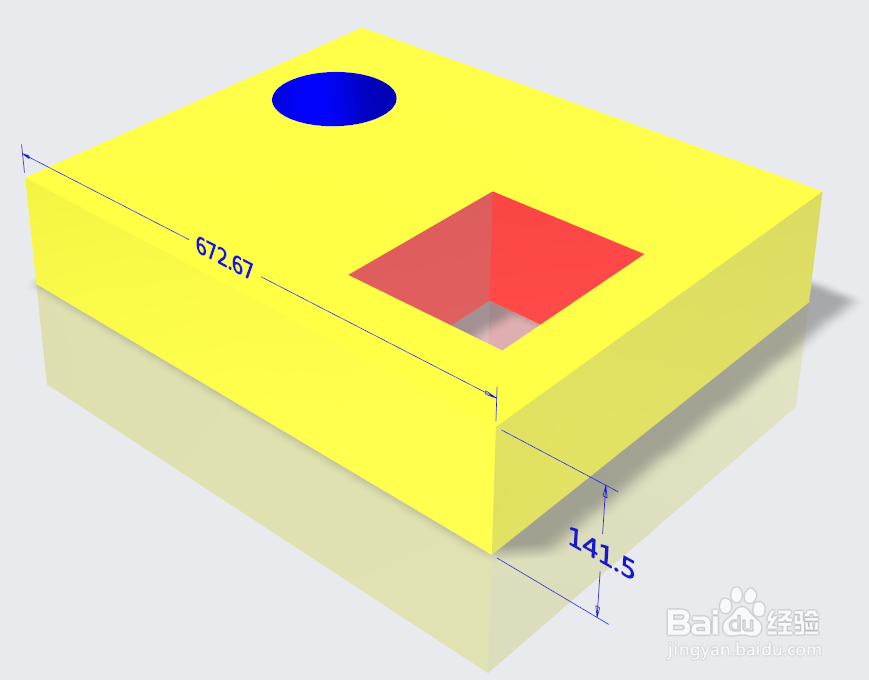

7. 本例我们就在默认的Front注释平面来标注尺寸，鼠标左键选择一个边，马上就会显示边长尺寸，鼠标移动光标到准备放置尺寸的位置，单击鼠标中键确认放置尺寸。
8. 还可以按住ctrl键多选两条边来标注距离尺寸，然后鼠标移动光标到准备放置尺寸的位置，单击鼠标中键确认放置尺寸。
9. 单击鼠标中键完成尺寸标注，这时在注释特征对话框，可以看到我们刚刚创建的两个尺寸标注，点击确定完成注释特征的创建。

注意事项

• 一个注释特征可以包含多个尺寸。
• 不同的方向视图标注不同的尺寸。
