creo工程图尺寸与文本注释的外框添加方法

01-1：尺寸加矩形外框：双击尺寸----点基本

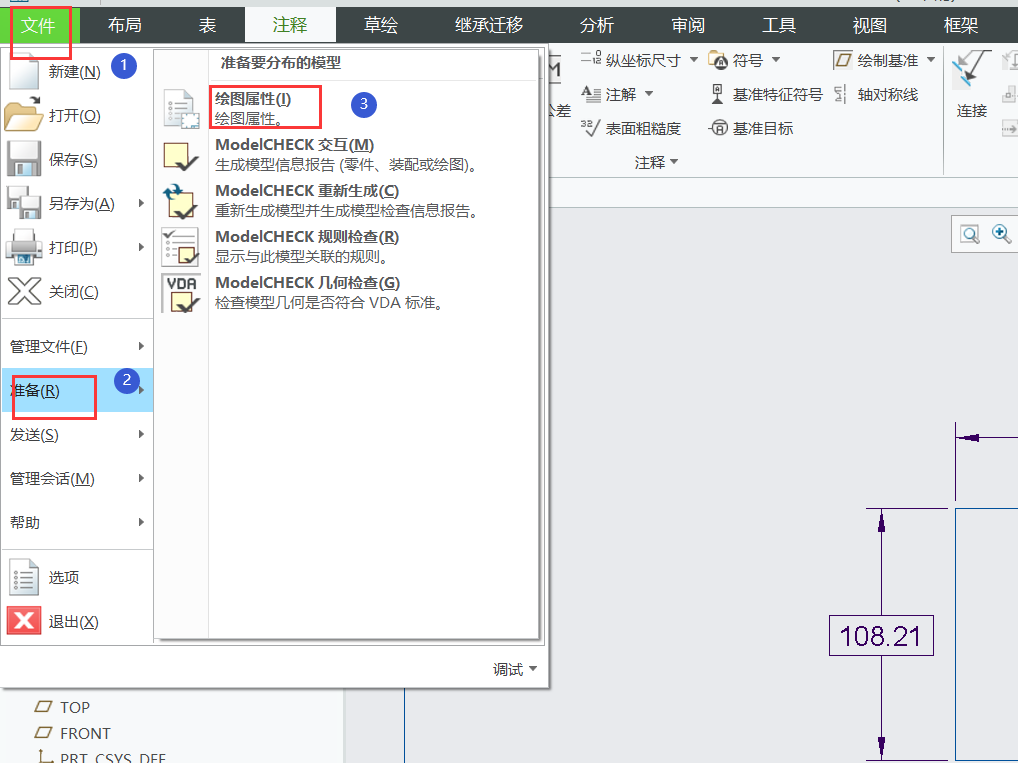

在加矩形外框之前需把公差工具栏调出来（之前为灰色）文件-------准备-----绘图属性

在选项处输入tol_display值为yes-----添加更改

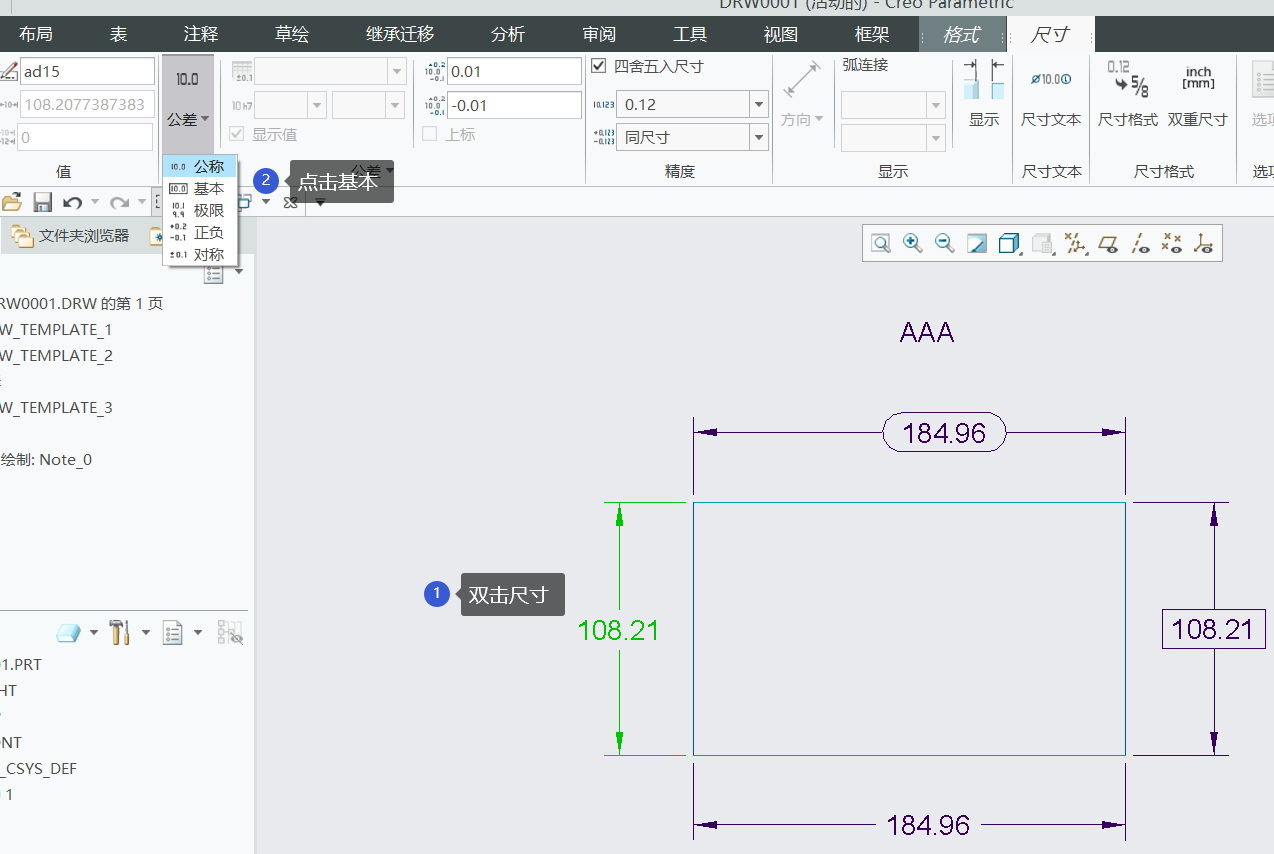

   FIG.01:先双击尺寸-----点基本-----即可为对应尺寸加上矩形外框


   加上矩形外框


01-2：尺寸加腰型外框：尺寸-----显示-----勾选检查

   加上腰型外框


02：注释文本加矩形外框：

方法1：

方法2：文本编辑器-----输入@[文本@]即可
