用SolidWorks绘制3D打印版“同步轮”（可配合标准同步带使用）

• “同步轮”、“齿轮”市面上都买得到为什么要绘制呢？ 笔者之前在某宝上面购买了几个较大的同步轮，到货后发现同步轮太重了，无法使用。
• 为了让机械狗质量更轻，跳跃的更高，笔者将采用3D打印的方式制作同步轮。同时也归纳出了标准的渐开线直齿圆柱齿轮如何绘制。读者如有更好的绘制方式欢迎留言评论~

一、同步轮的绘制（以XL30型同步轮为例）

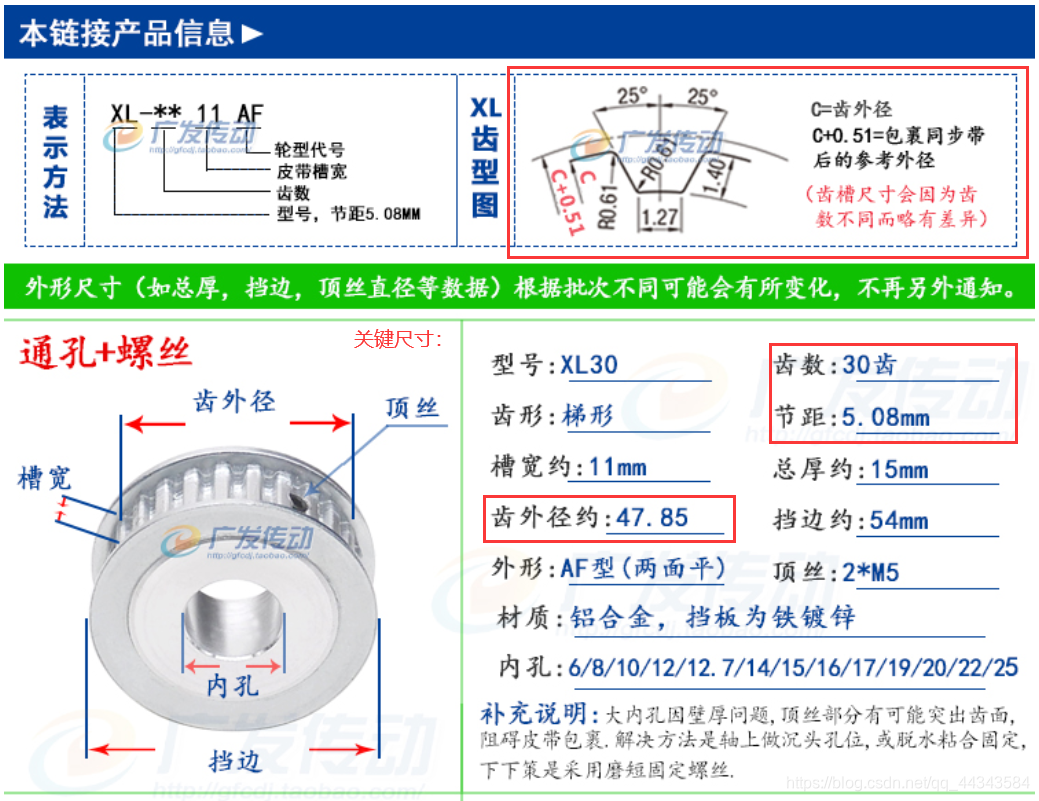

   为了省事儿，又可以绘制出 标准 的同步轮，读者建议直接访问某宝主页，截图如下（推荐店铺：广发传动）：

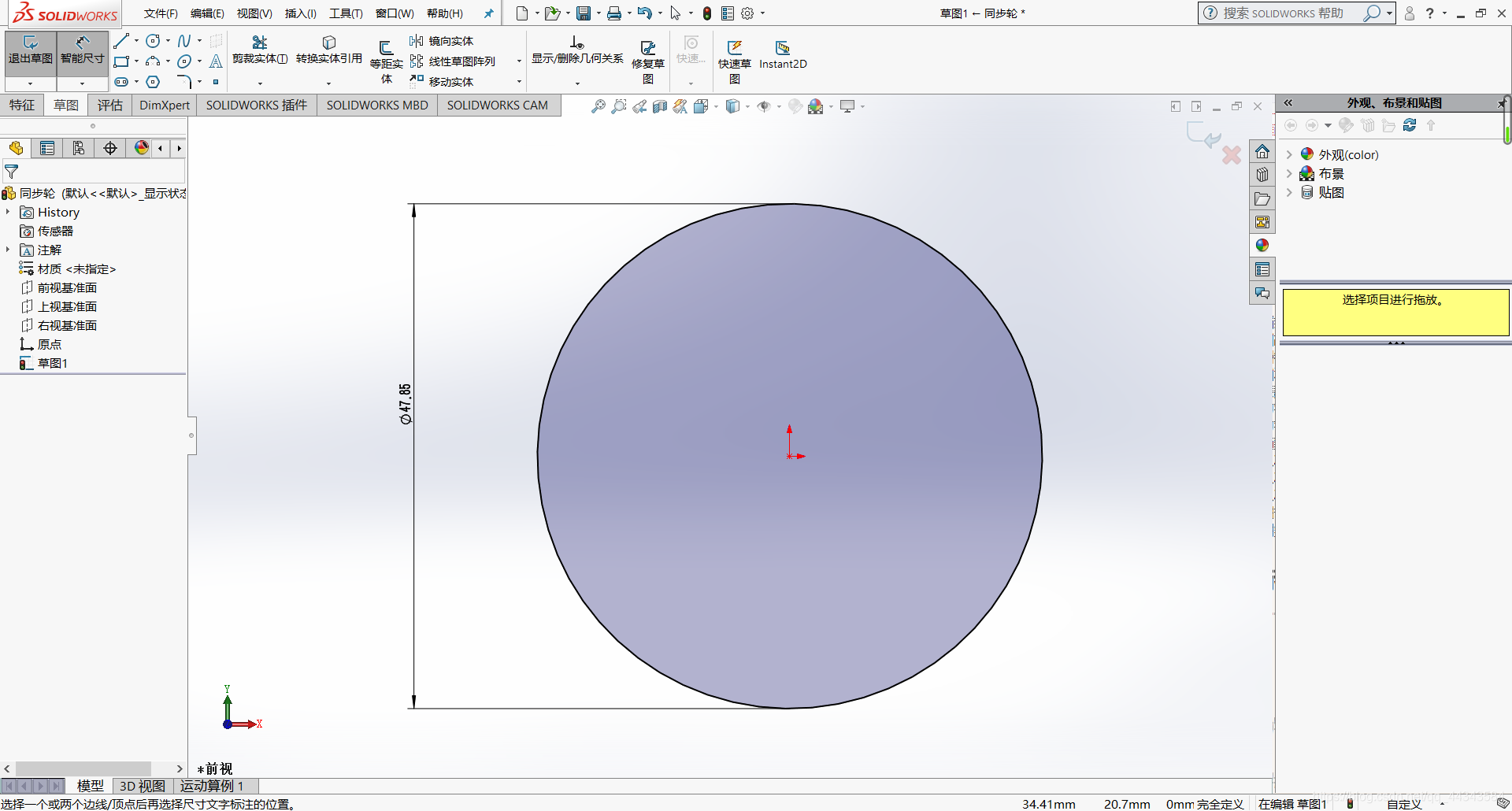

   1.打开Solidworks，绘制一直径47.85mm的齿外圆。（读者并不需要在意小数点后面到底需要保留几位， 数据 不精确等问题，笔者保证，能满足于基本场合）

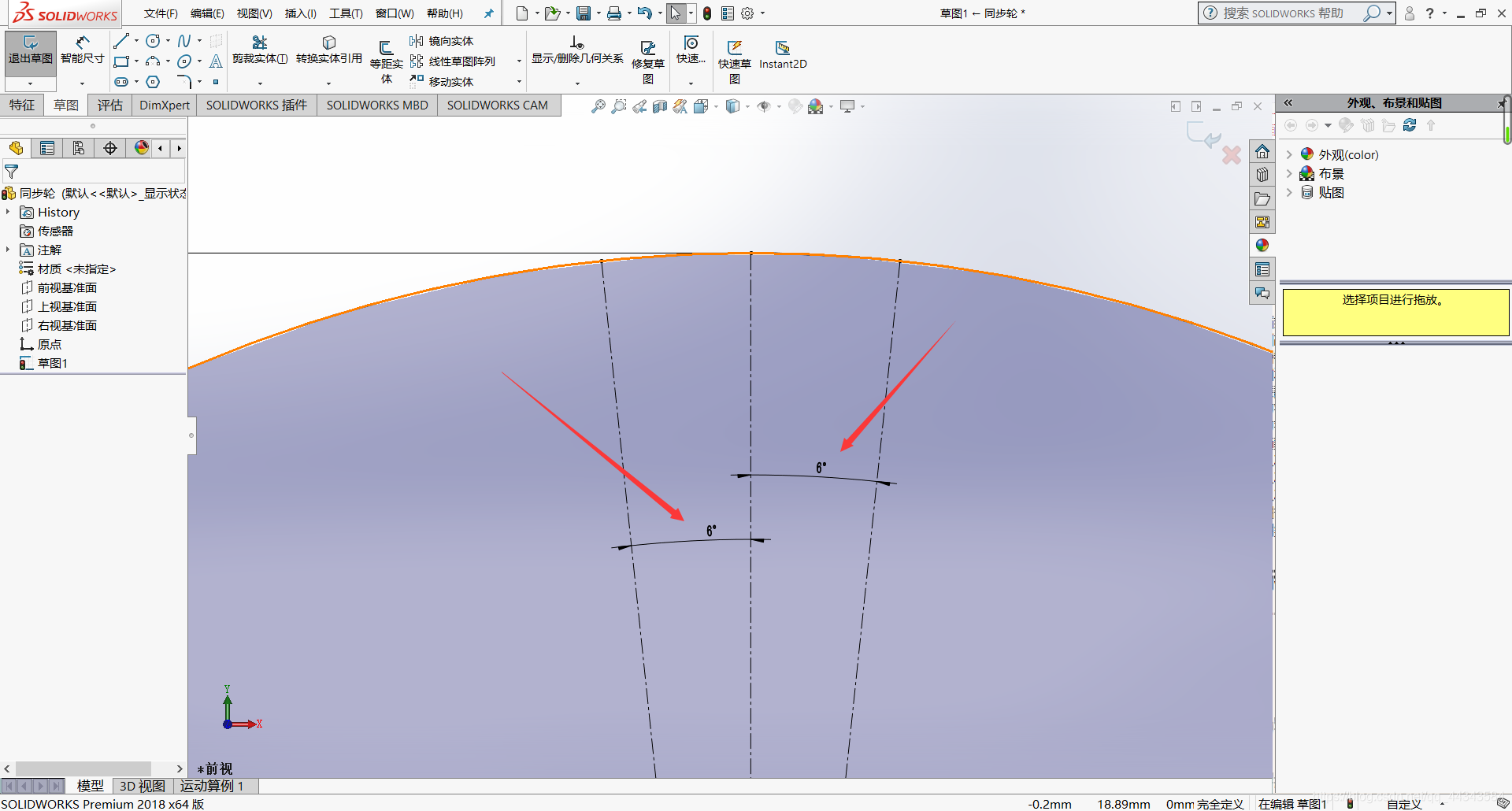

   2.XL30，表示30齿的同步轮，平均下来，每个齿占360/30=12°

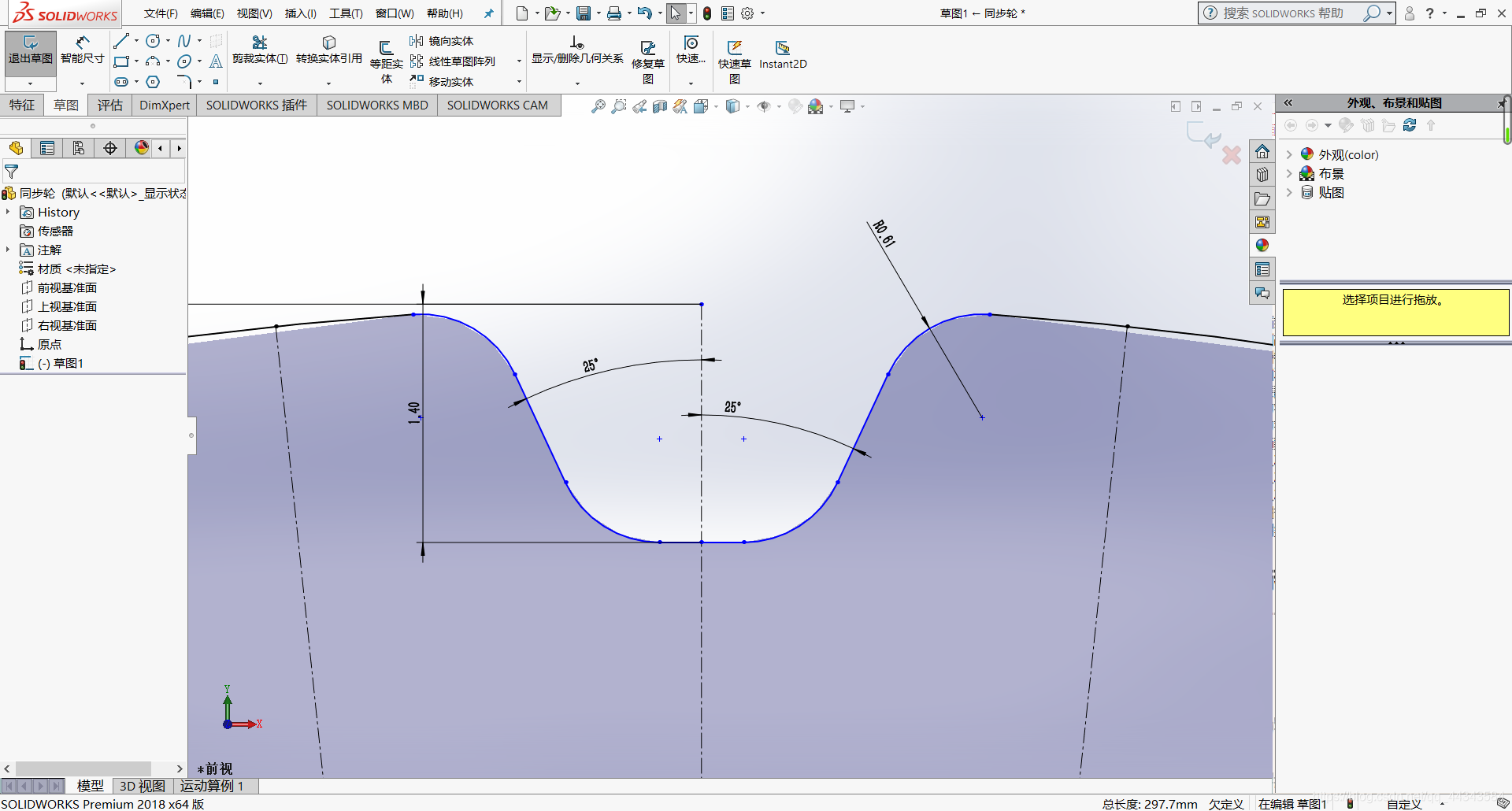

   3.绘制齿形（参考上述 截图 ）

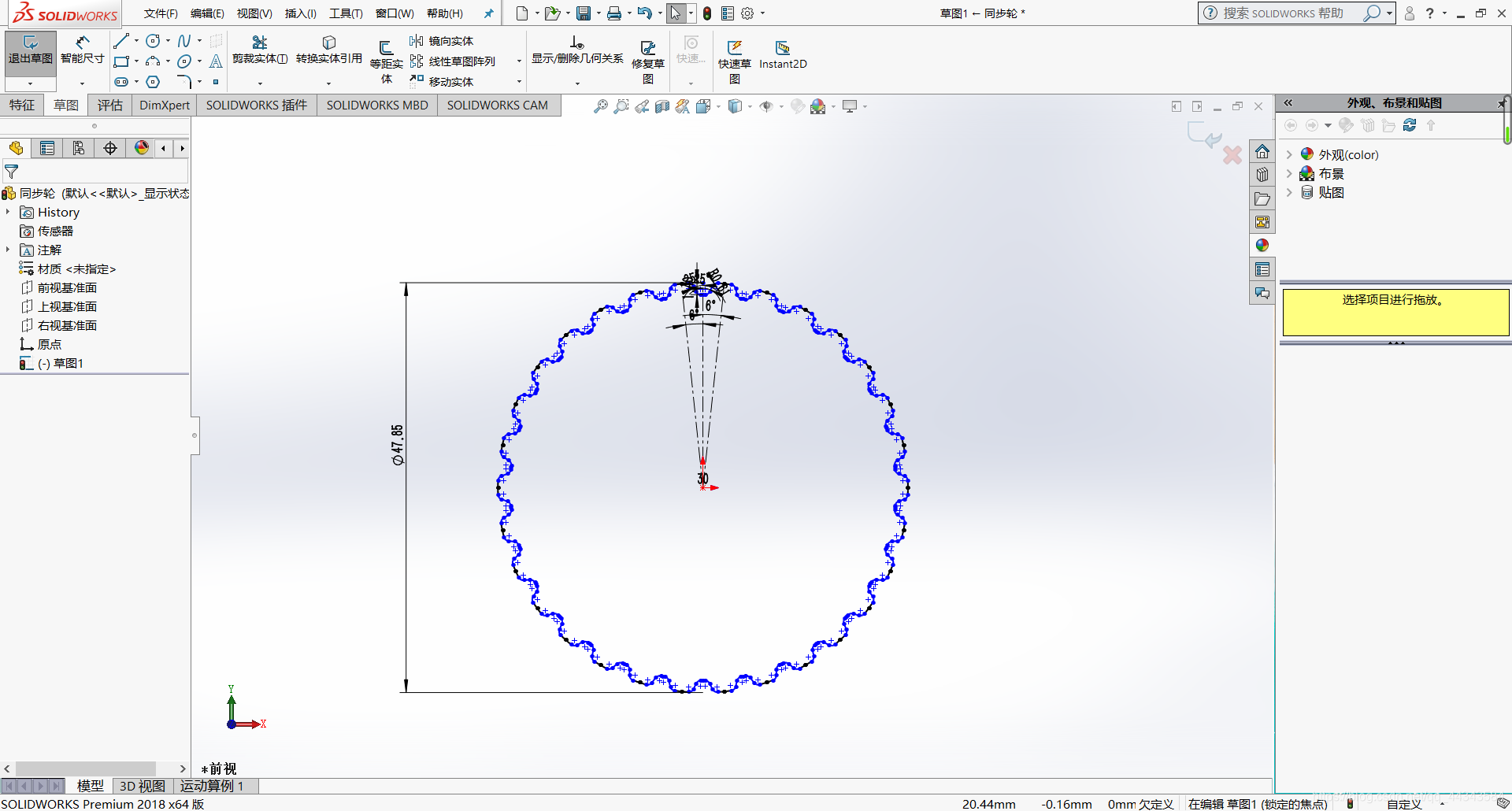

   4.剪去除该齿轮以外的区域，并阵列30个，得到以下图案（执行此 命令 时，软件或许会卡顿，2018版本可能还会出现闪退的情况，笔者的处理办法是，另存为一个副本）：

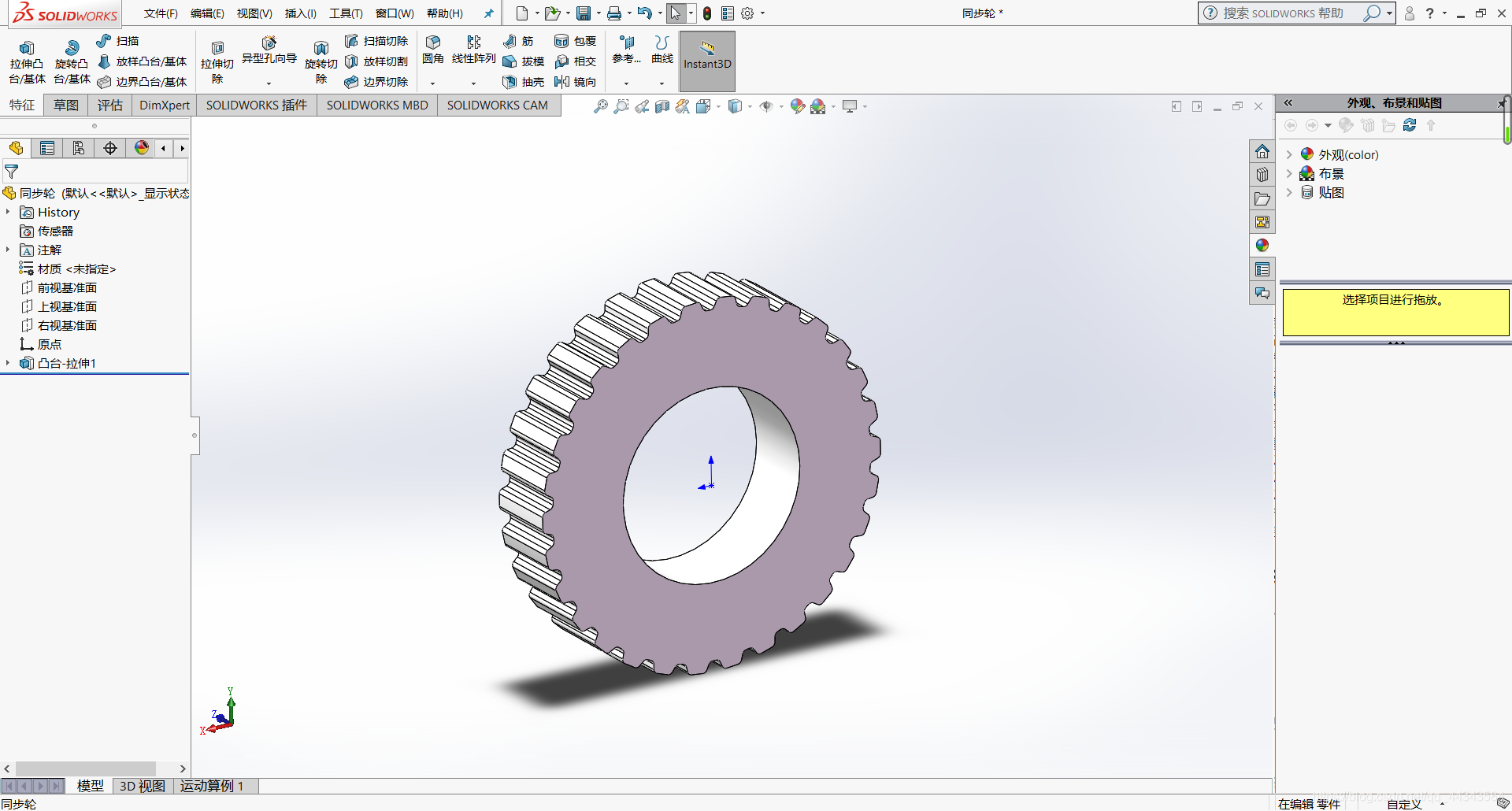

   5.绘制中心圆，可根据 设计 要求绘制键槽

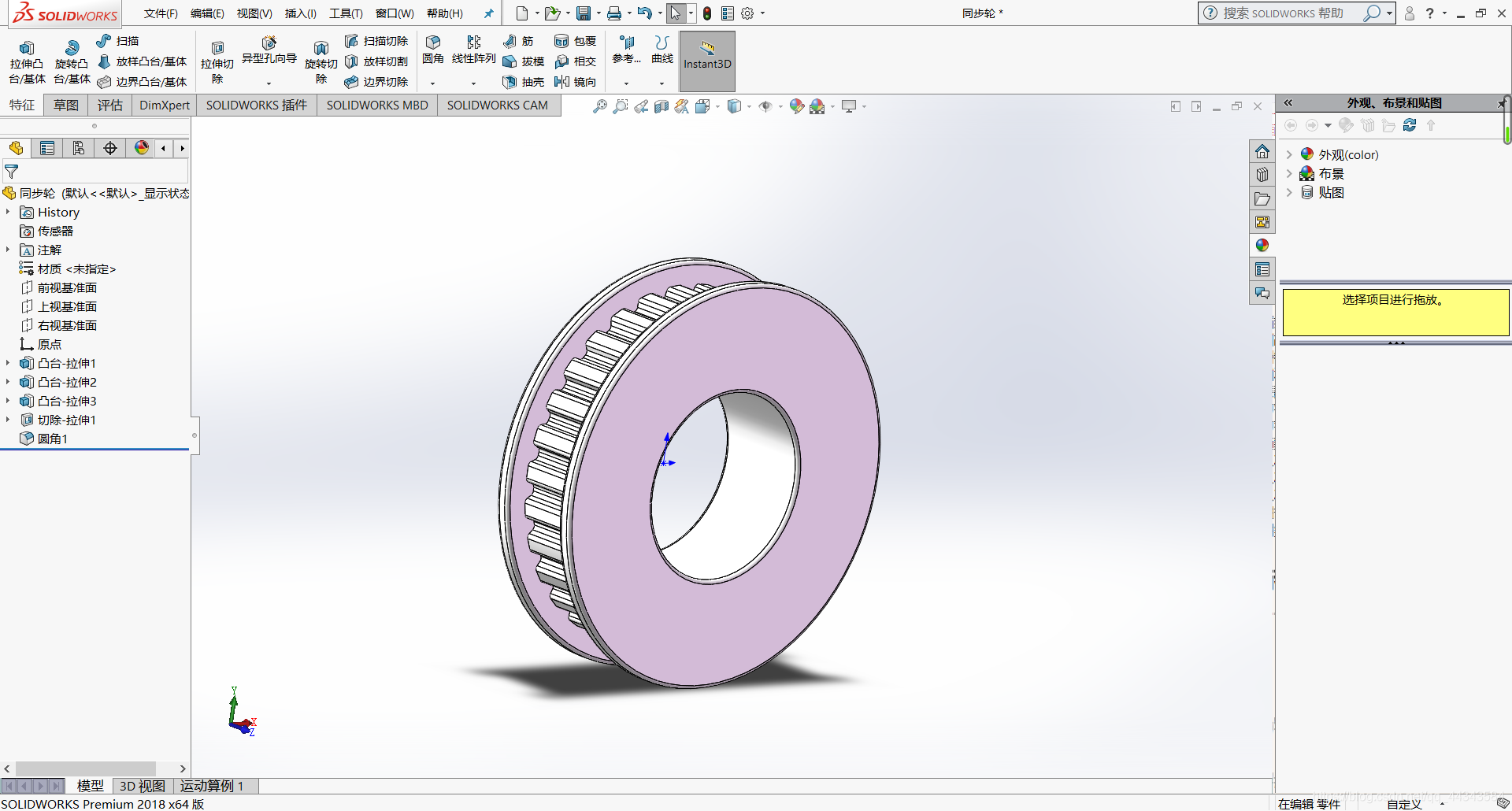

   6.绘制两侧挡板，数据参考上述截图，成品如下（注意绘制顶丝的通孔哦）：


   7.最后导出STL格式，打印密度调整为70%即可，打印密度调整过高会影响平整度哦~

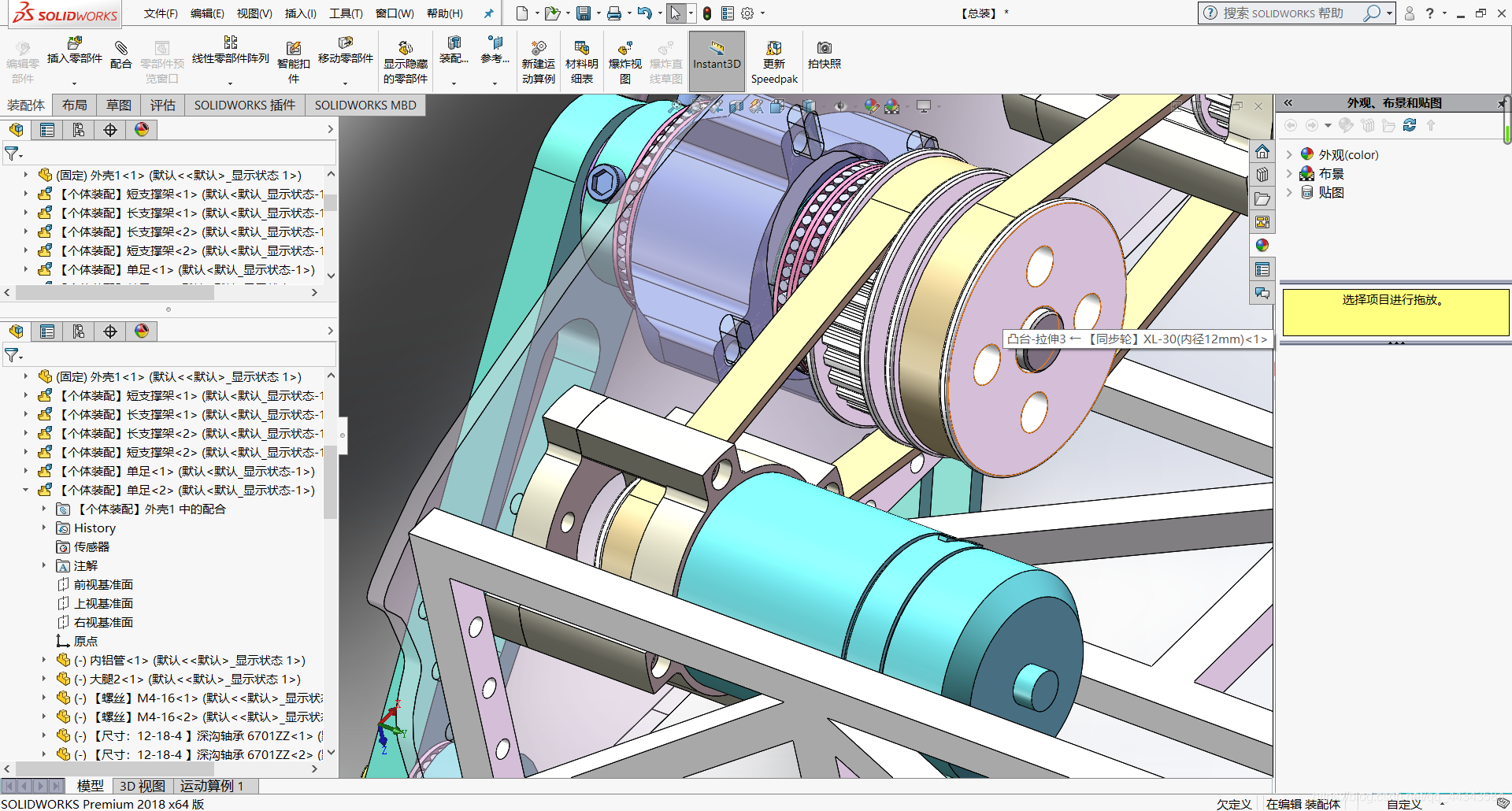

8.分享一下装配上去的图片~（侵权必究）


   下期将向大家介绍如何绘制渐开线直齿圆柱齿轮，敬请期待！
