HyperMesh模型转换为FLAC3D格式的方法

阅读数 2

hypermesh2ansys2flac3d

目的：

将hypermesh中划分的网格输出到flac3d中。过程是hypermesh12.0-ansys13.0-flac3d3.0。

视频教程详见：http://blog.sina.com.cn/s/blog_8dd135170102zunb.html

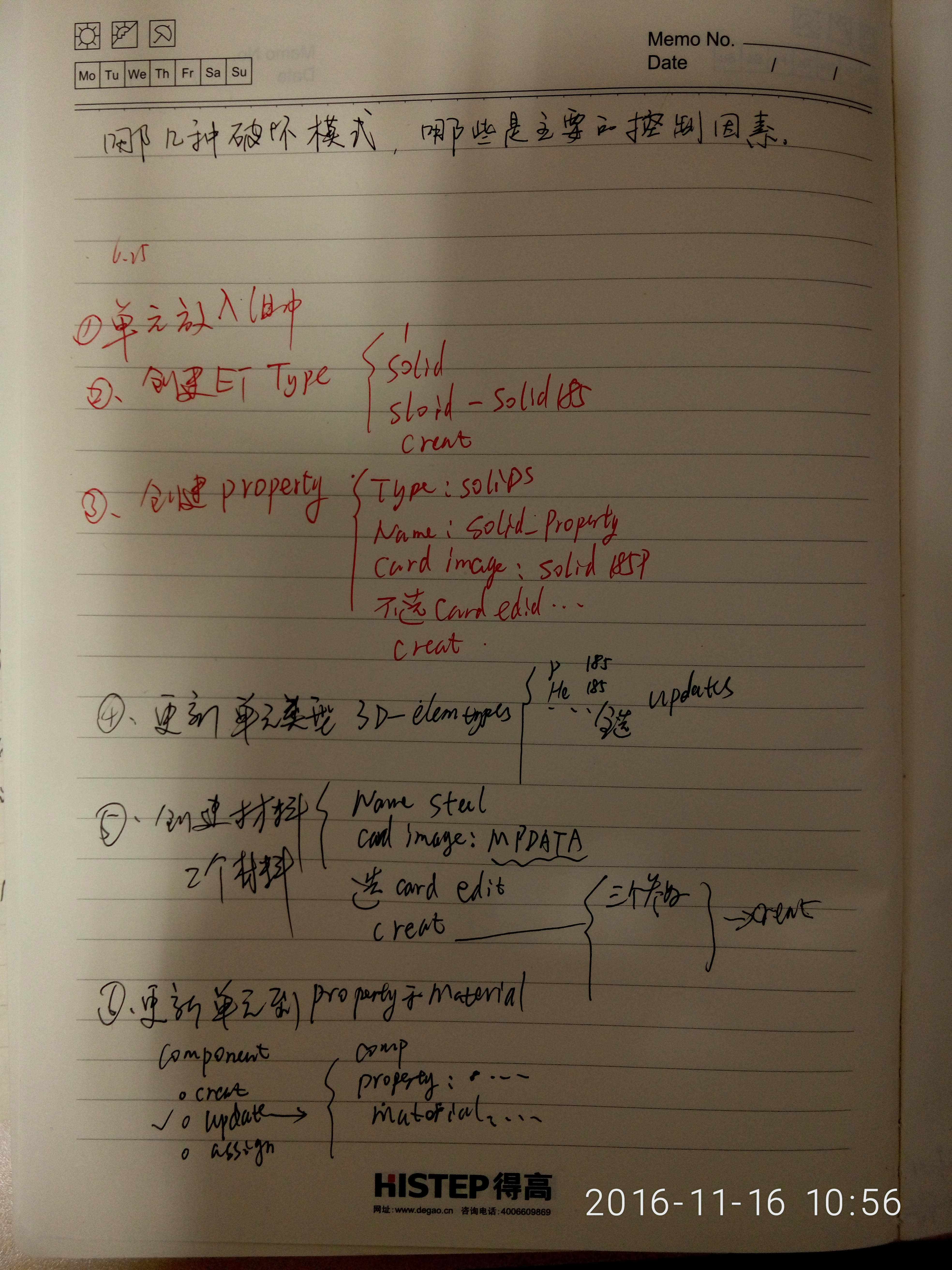

过程：

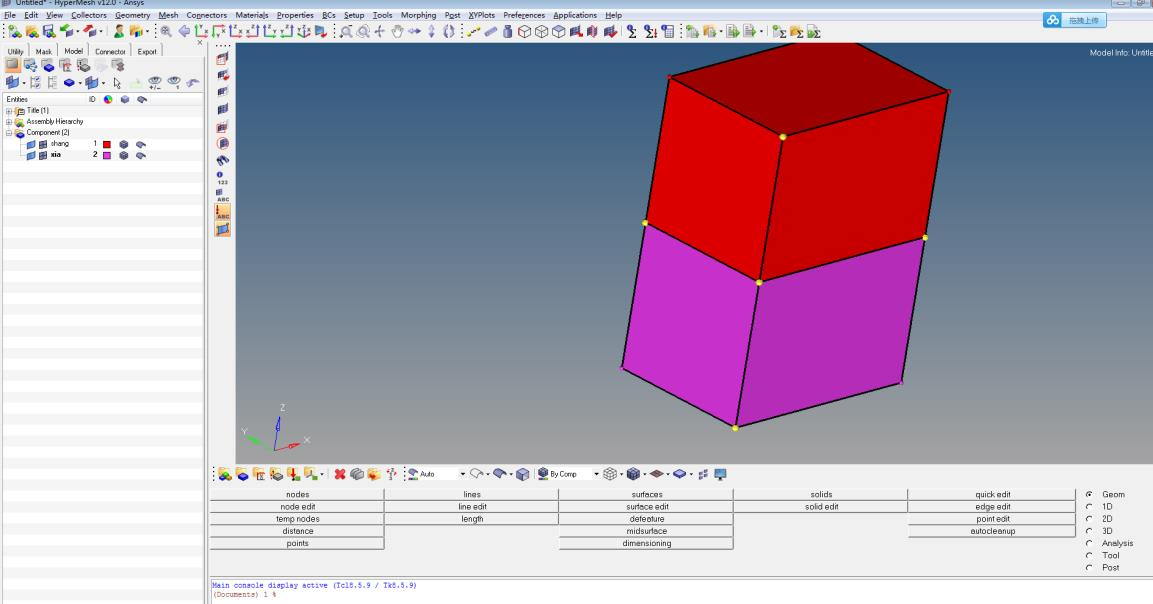

1.创建几何

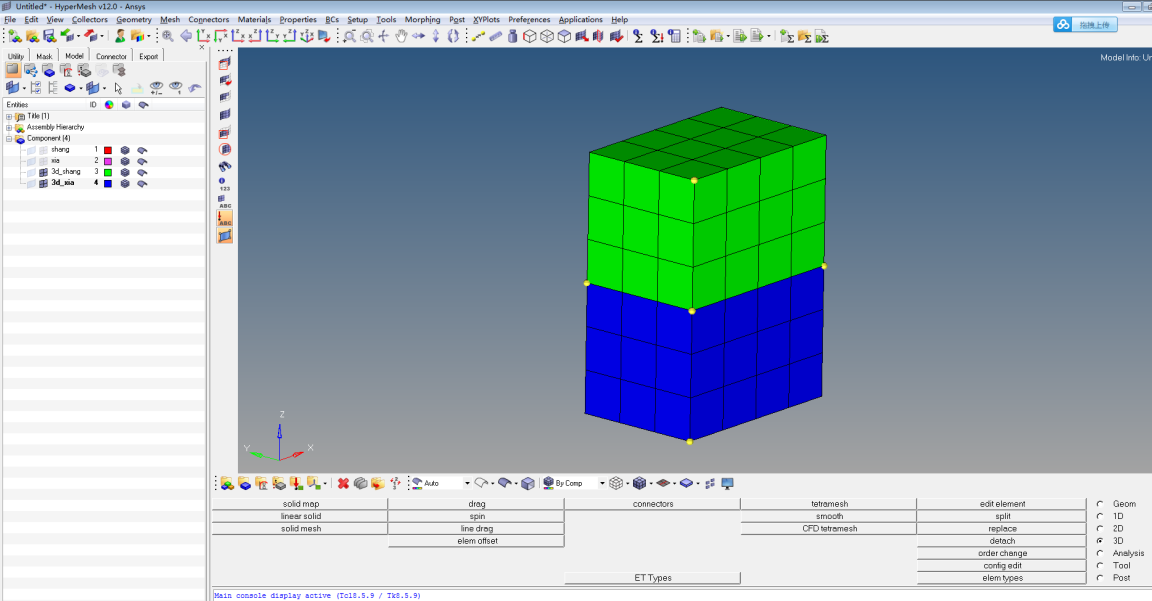

2.划分网格并将单元体放入组中

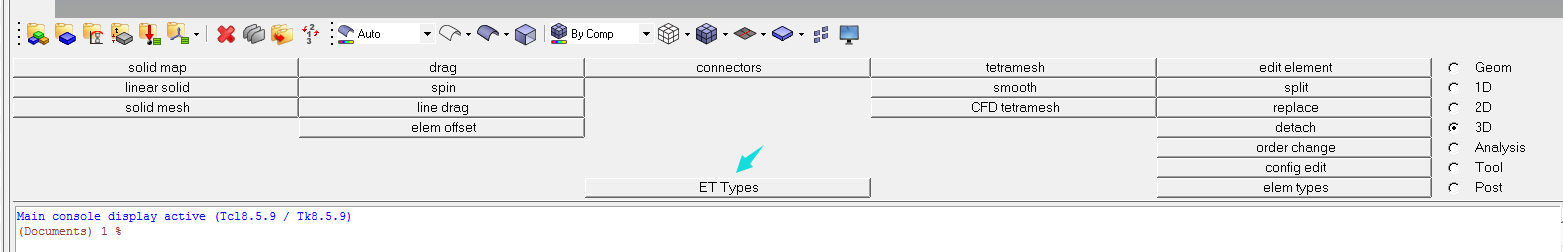

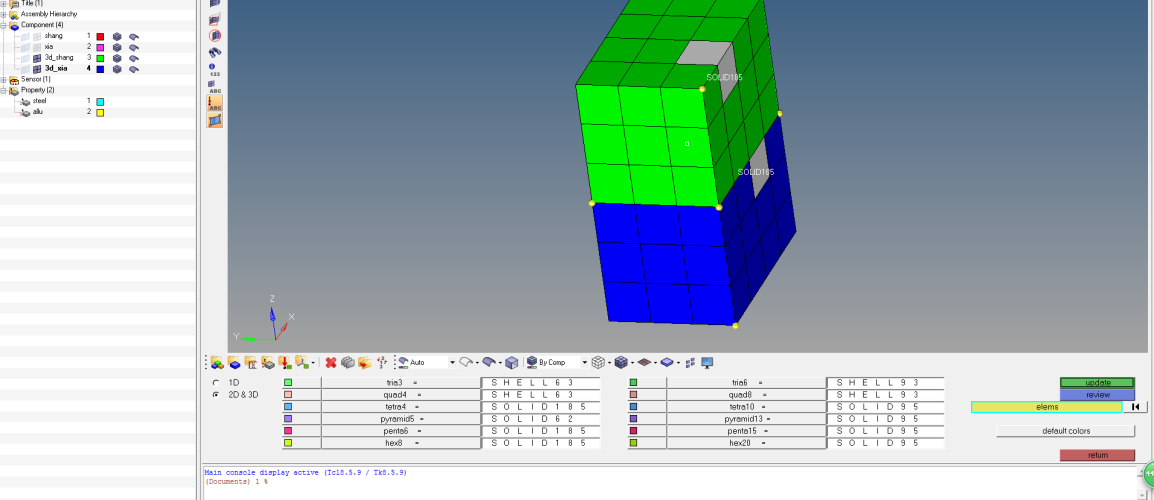

3.创建ET Type

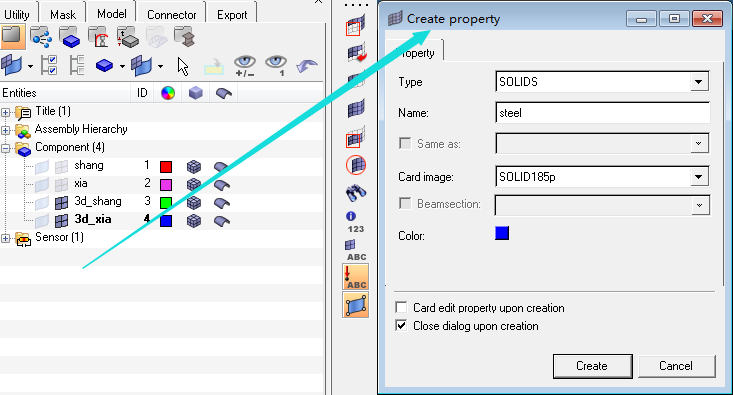

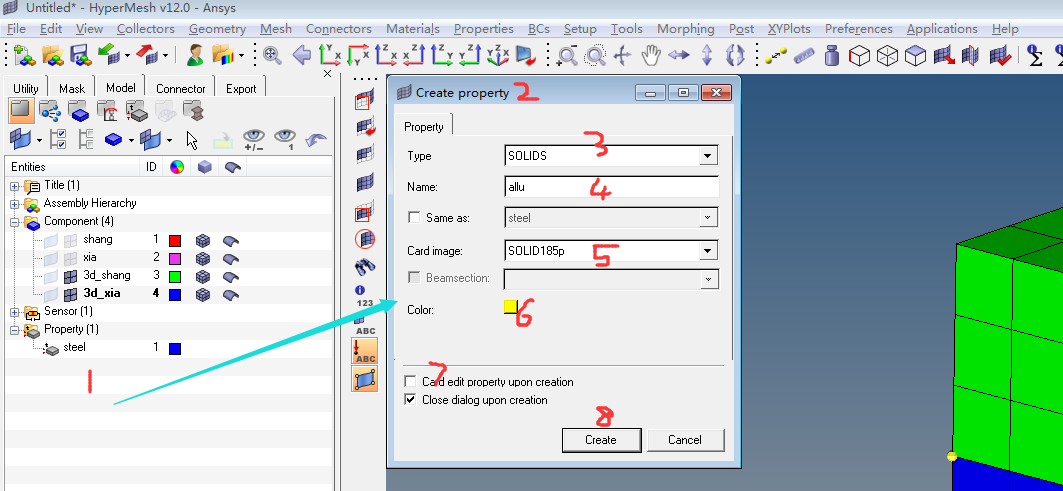

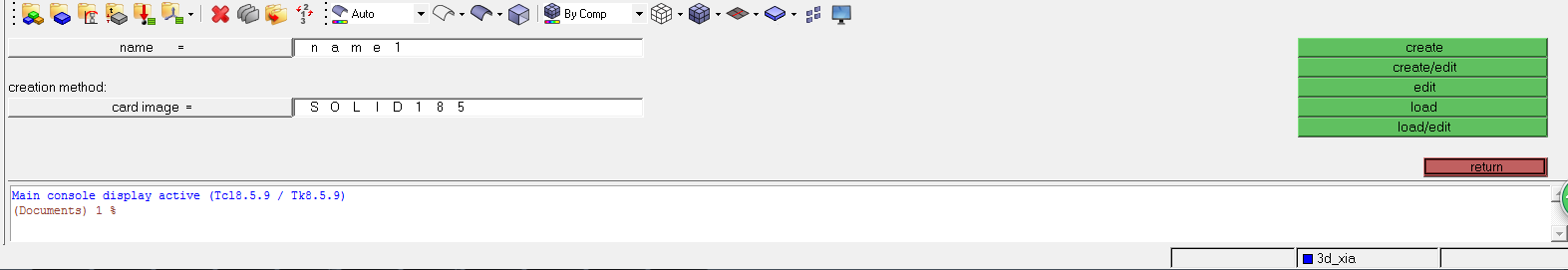

4.创建一个property属性

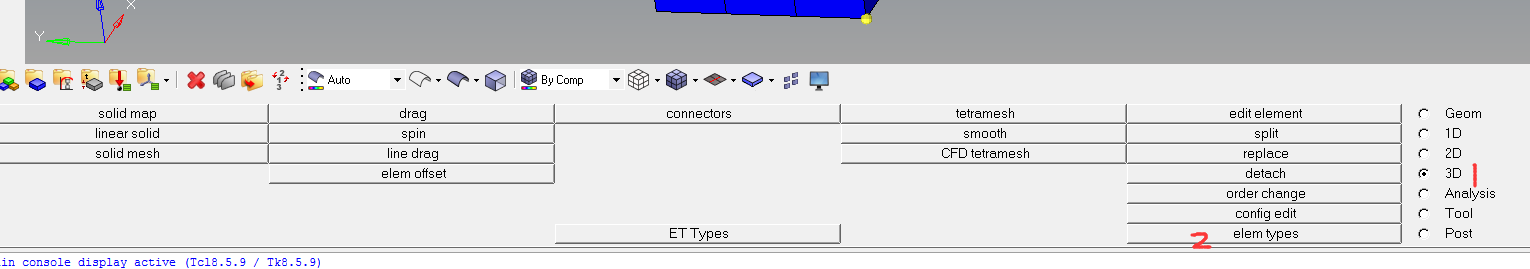

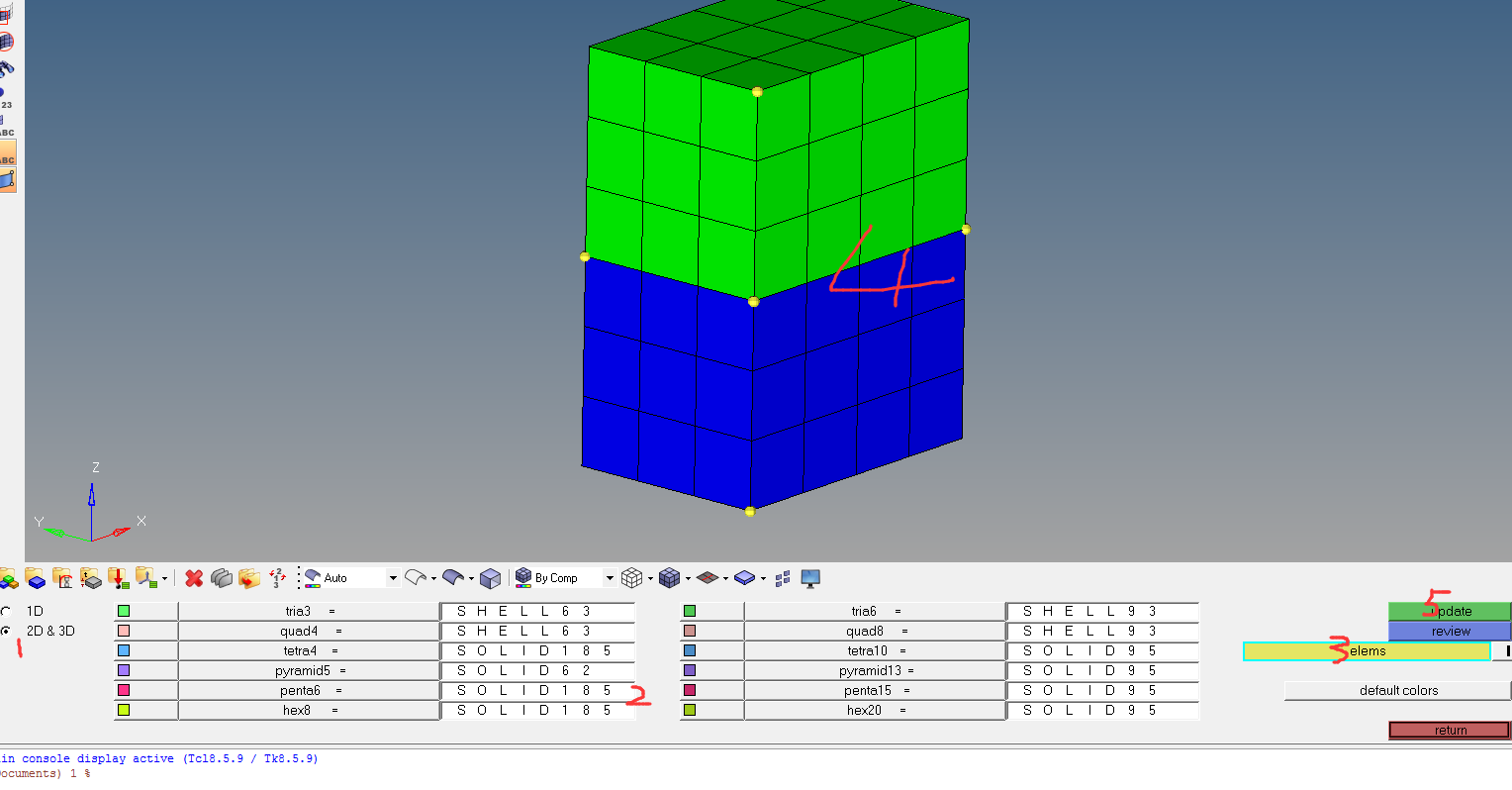

5.更新单元类型

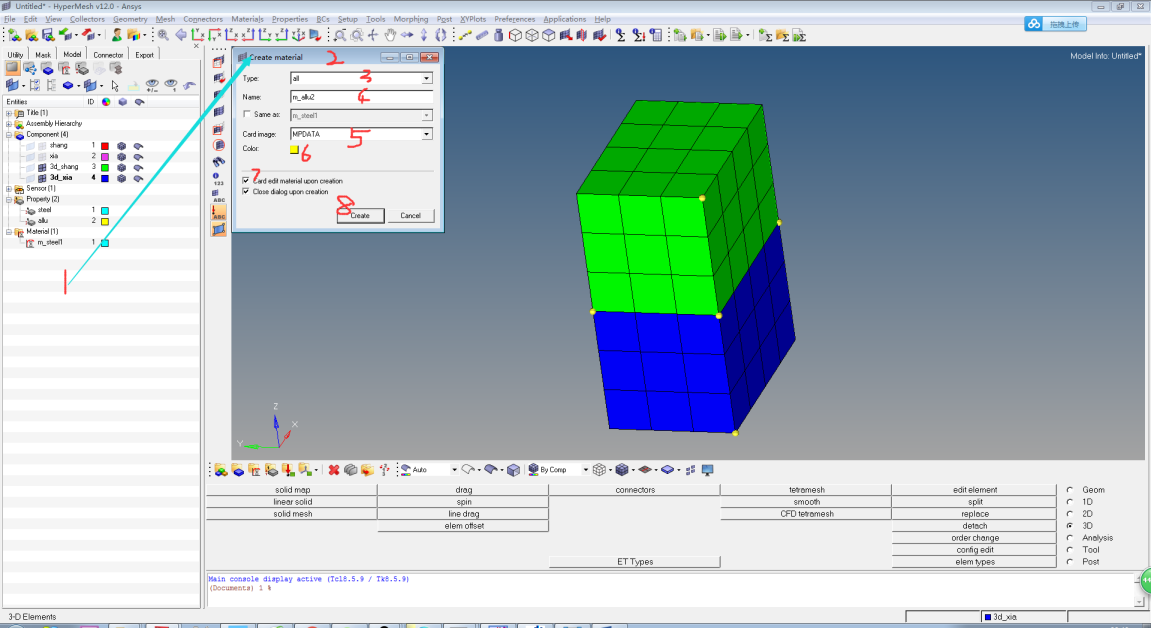

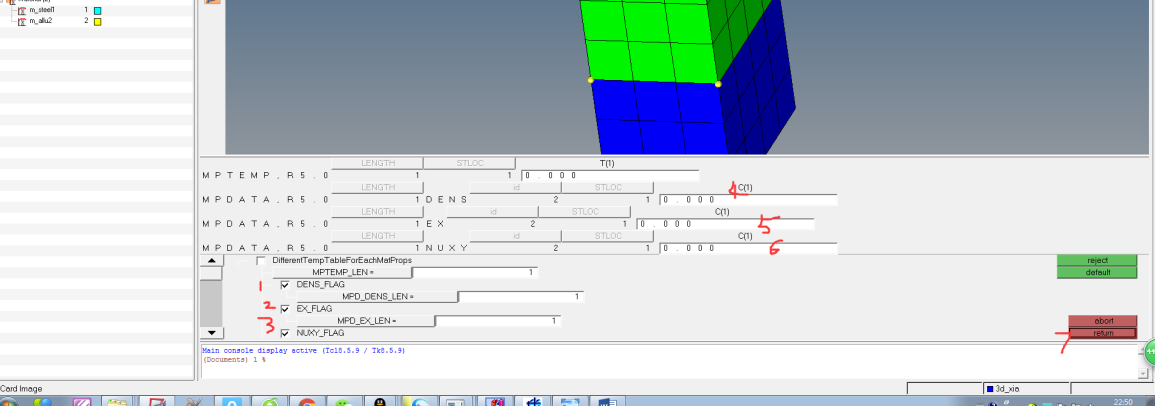

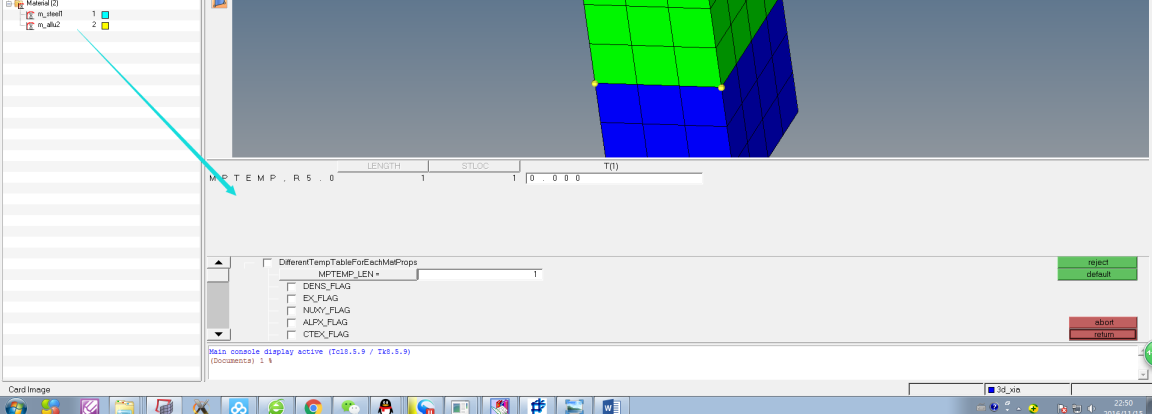

6.创建两个材料

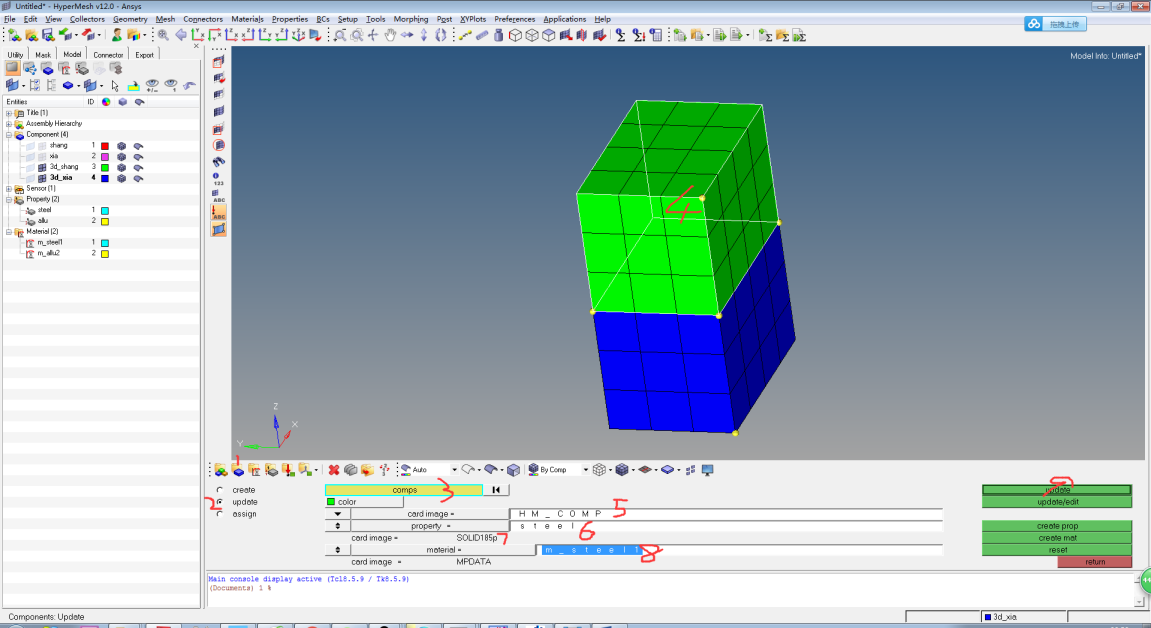

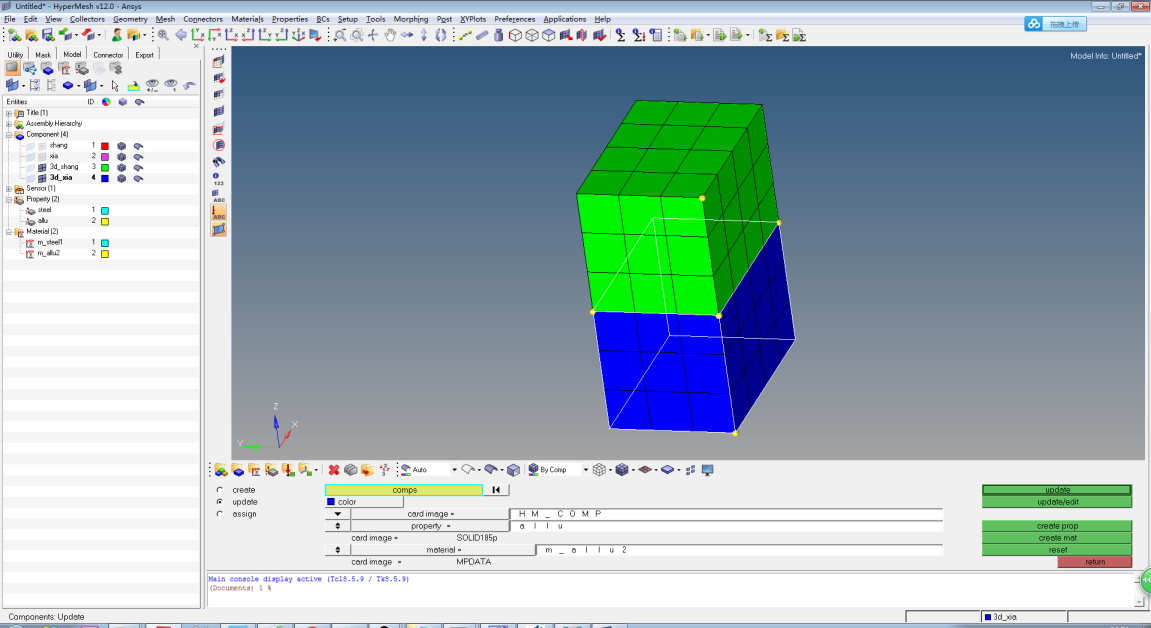

7.更新单元到property和material

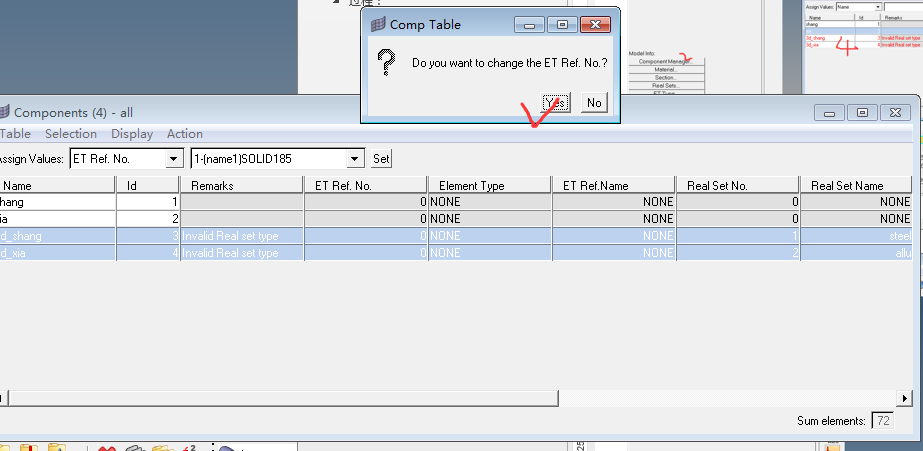

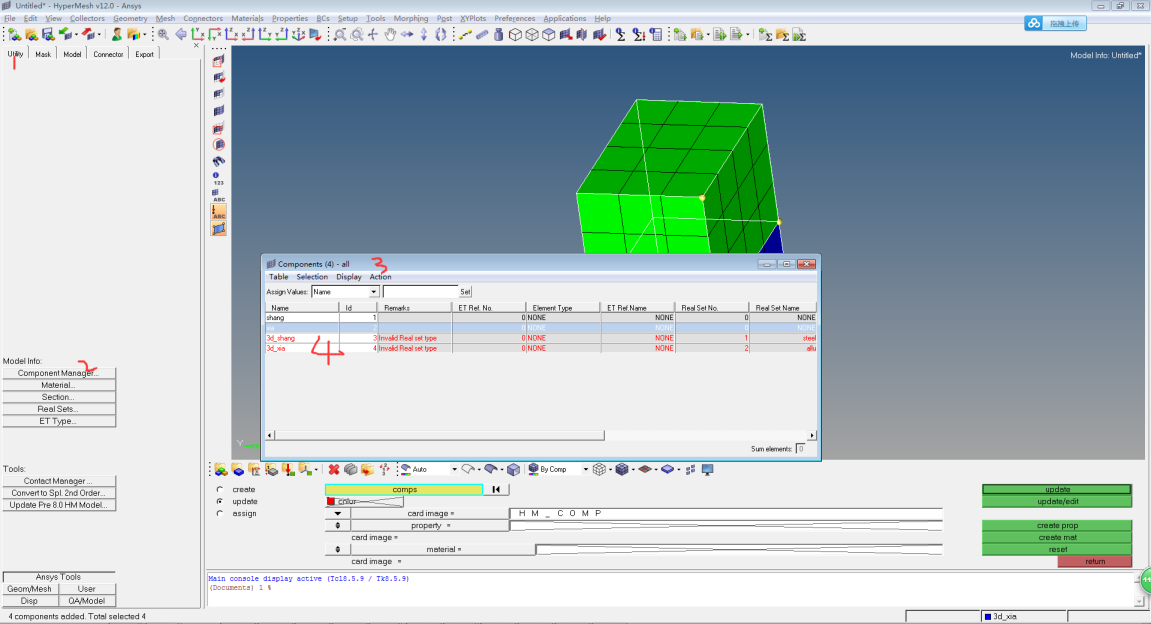

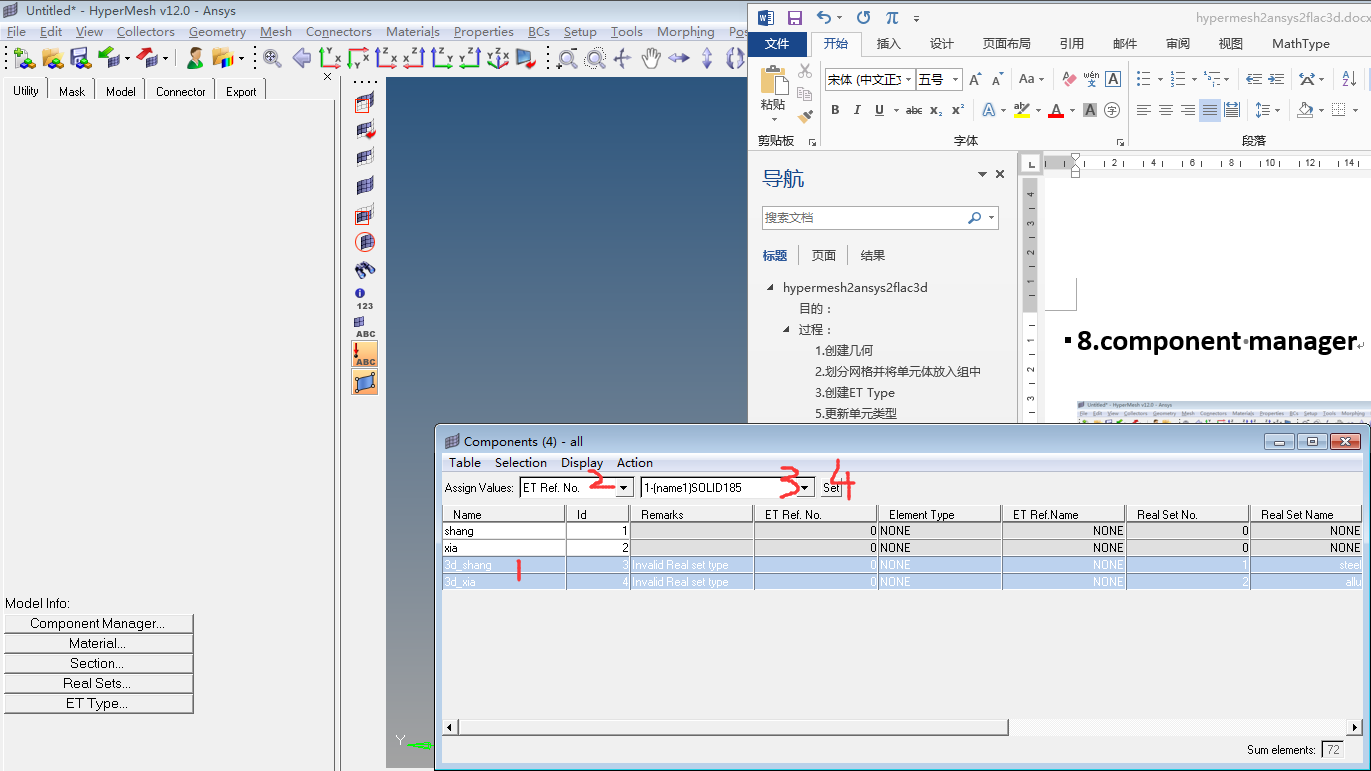

8.component manager

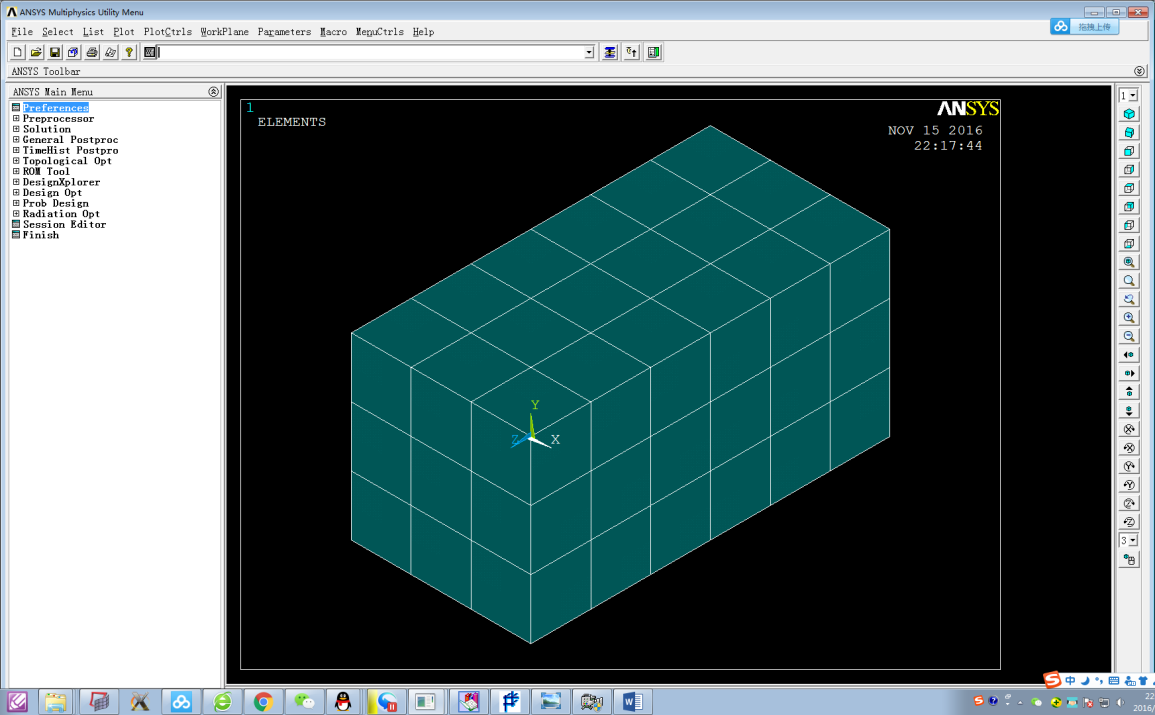

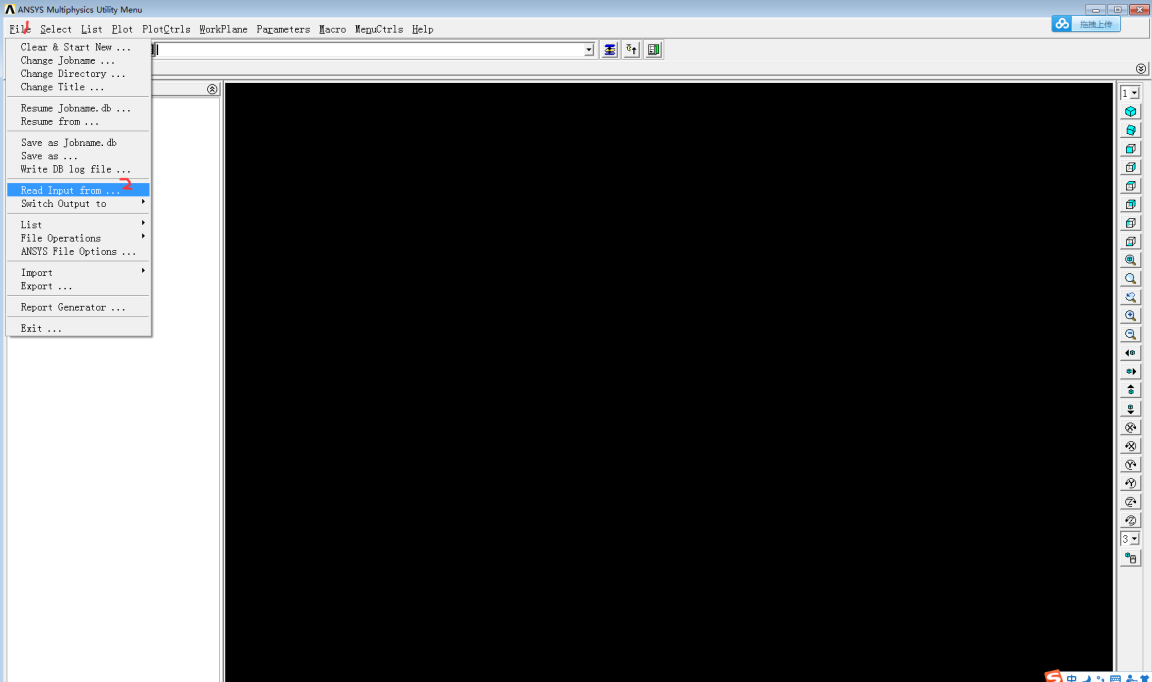

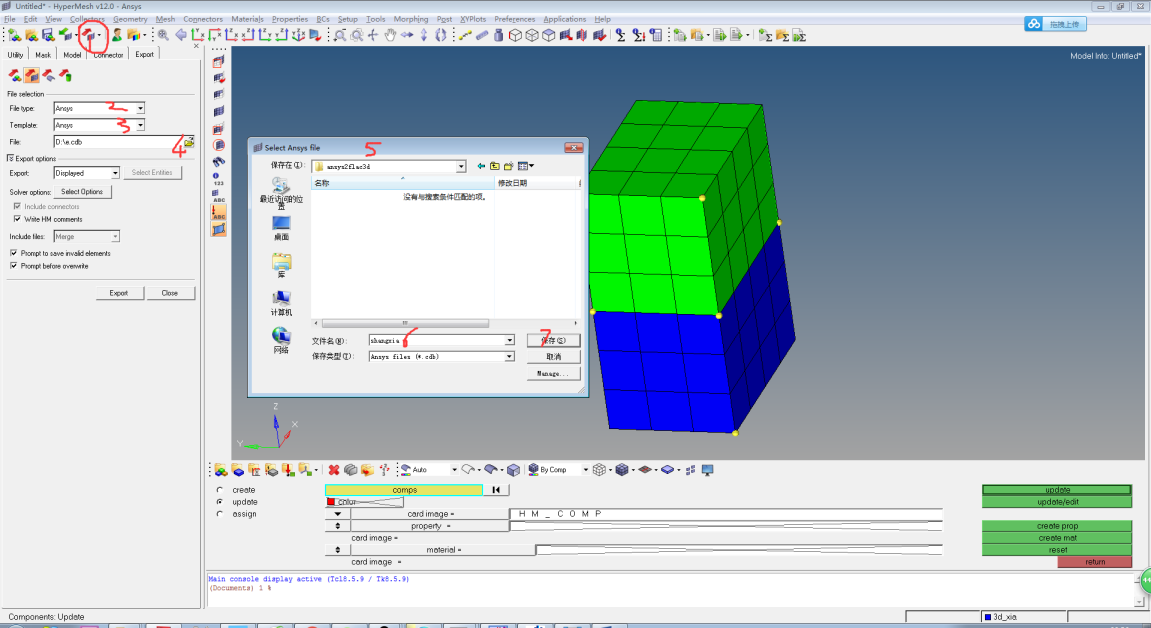

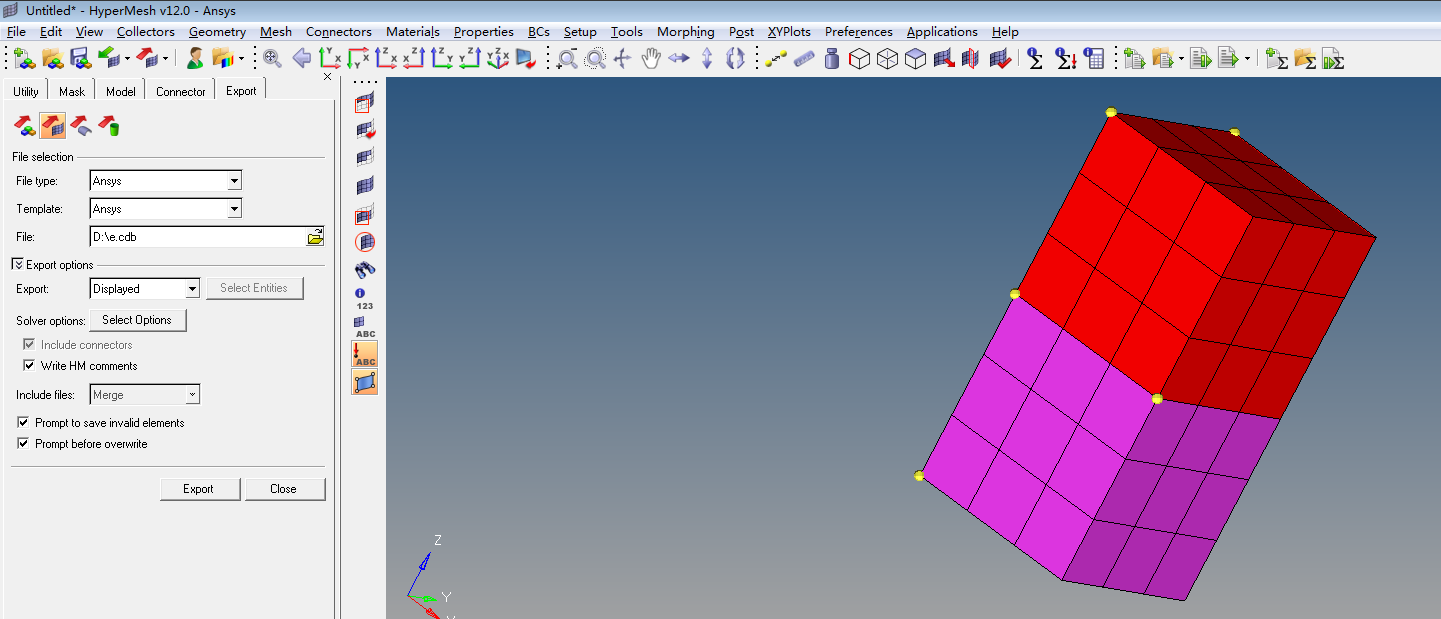

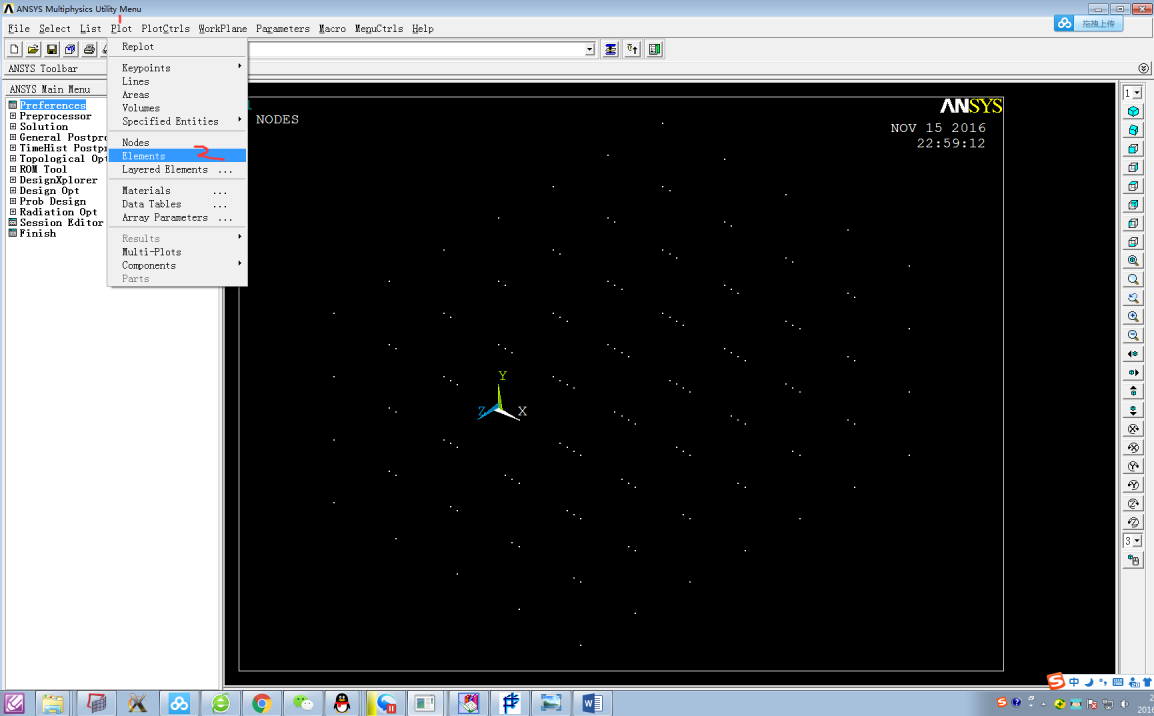

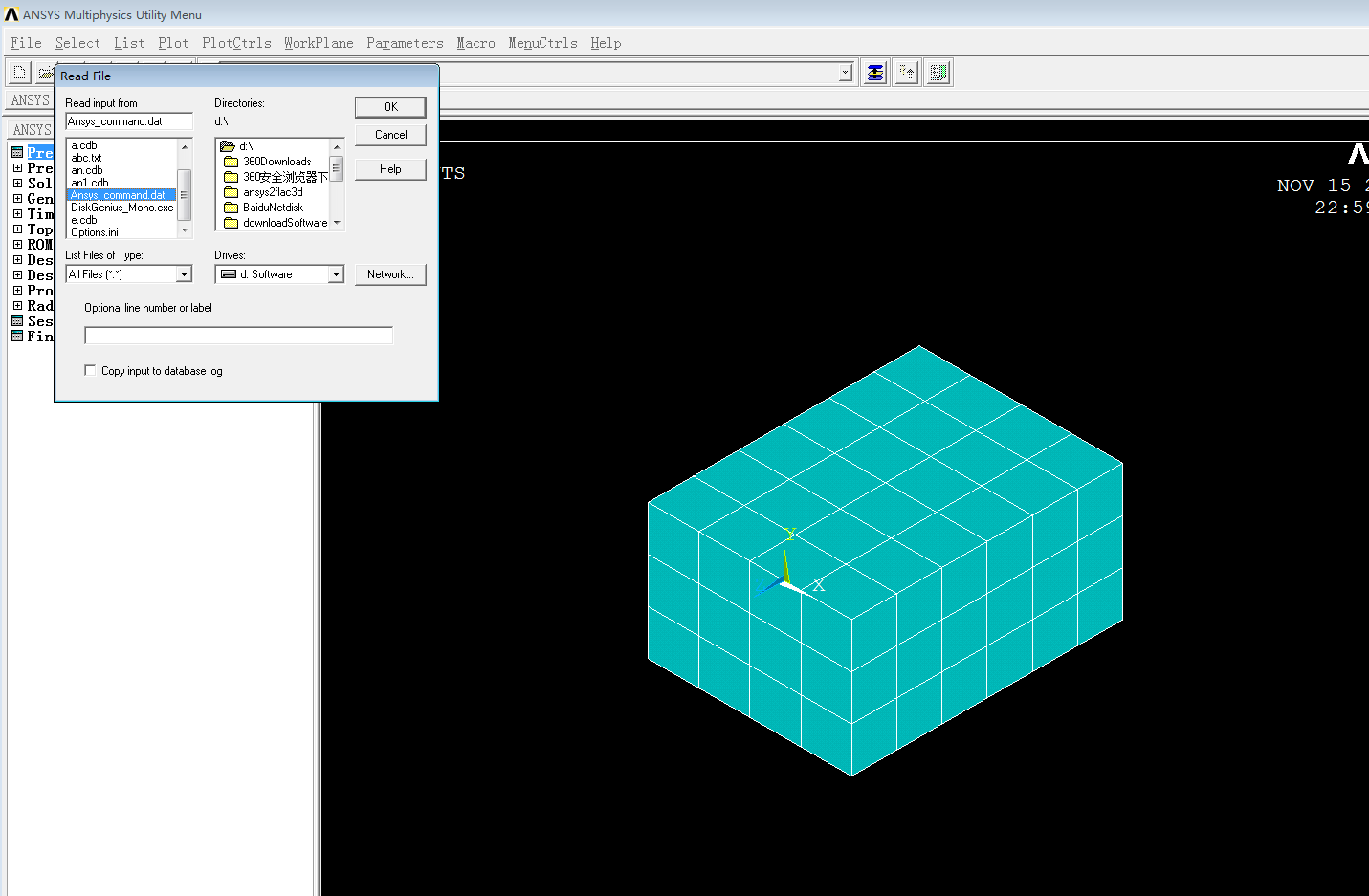

9.ansys读入

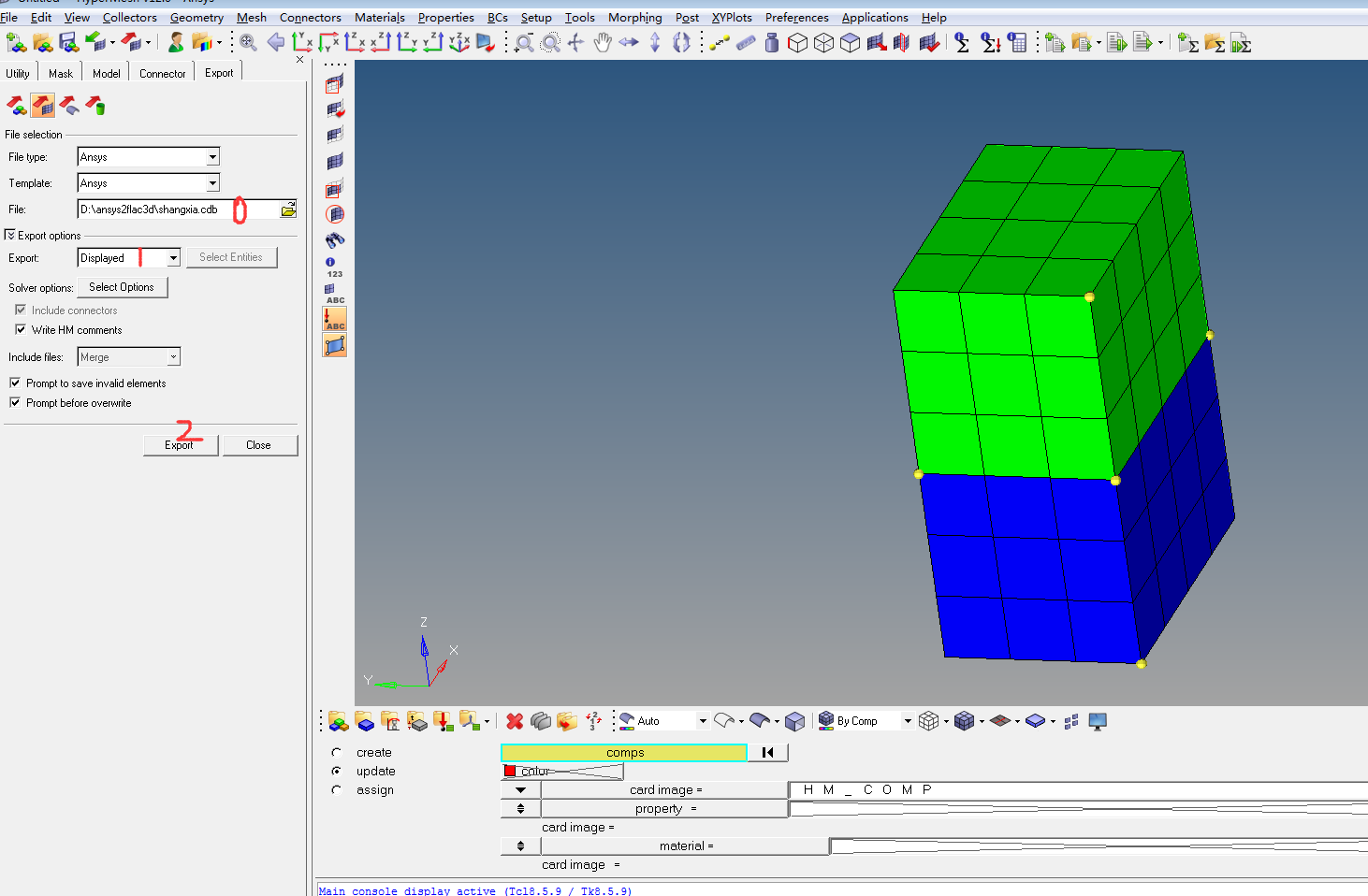

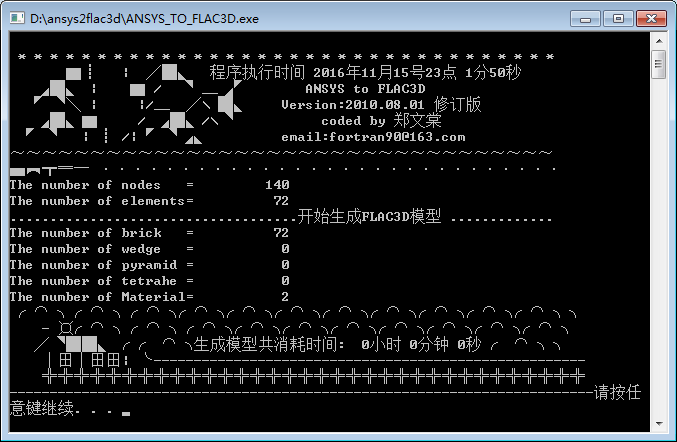

10.ansys输出

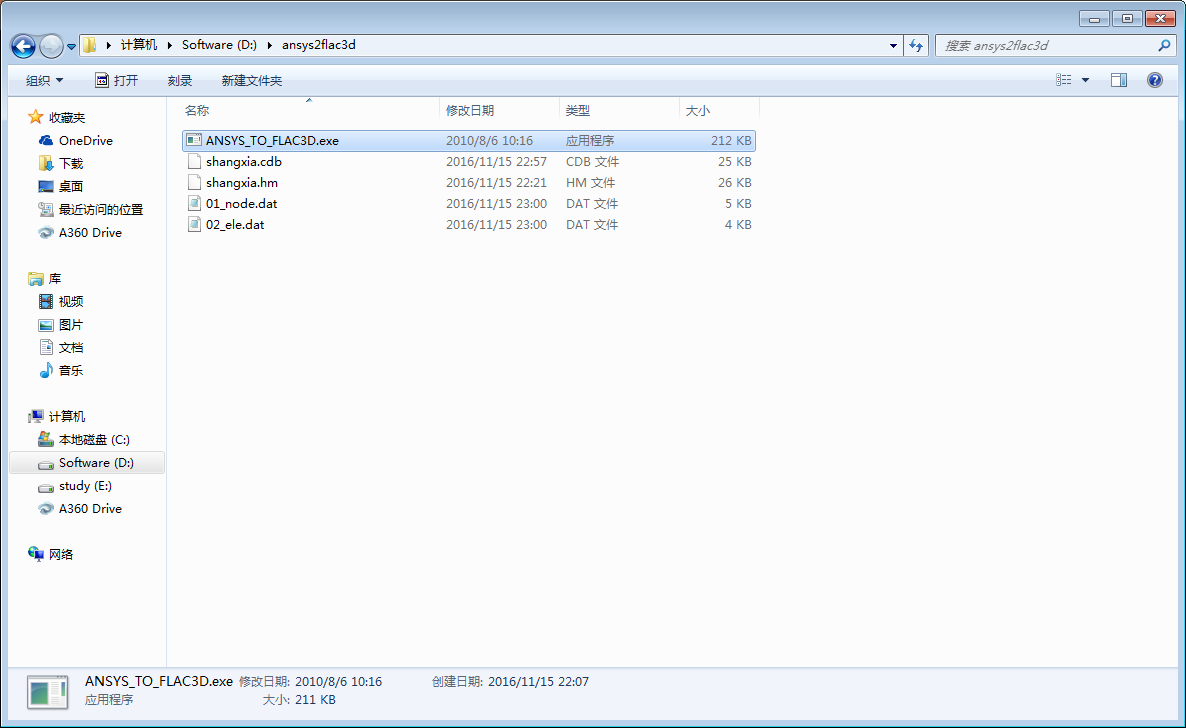

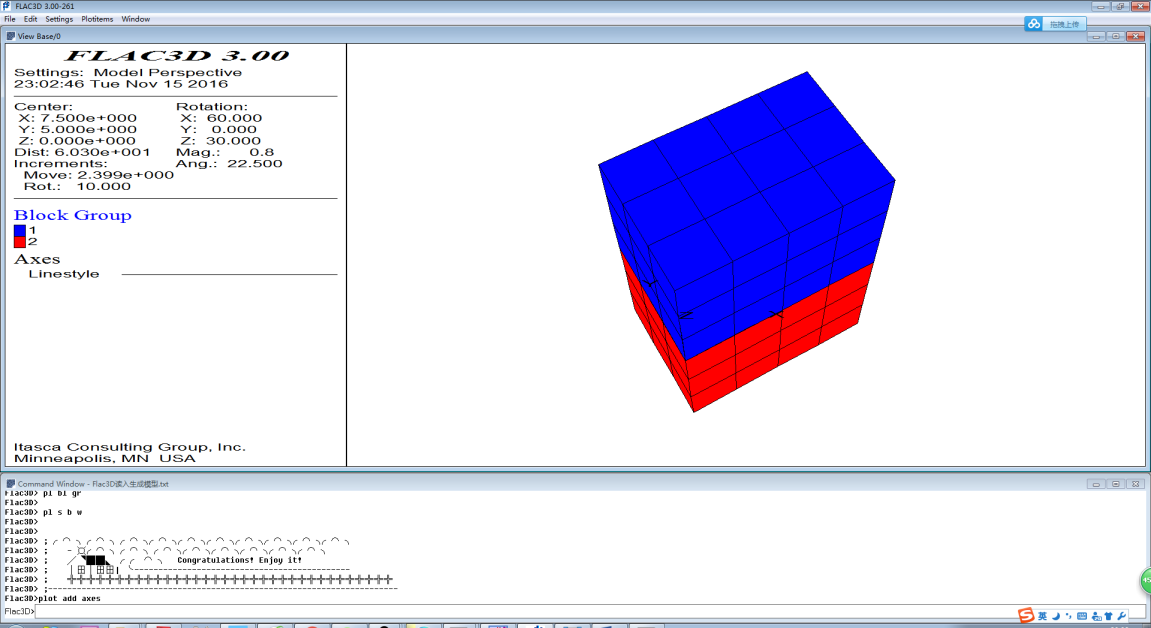

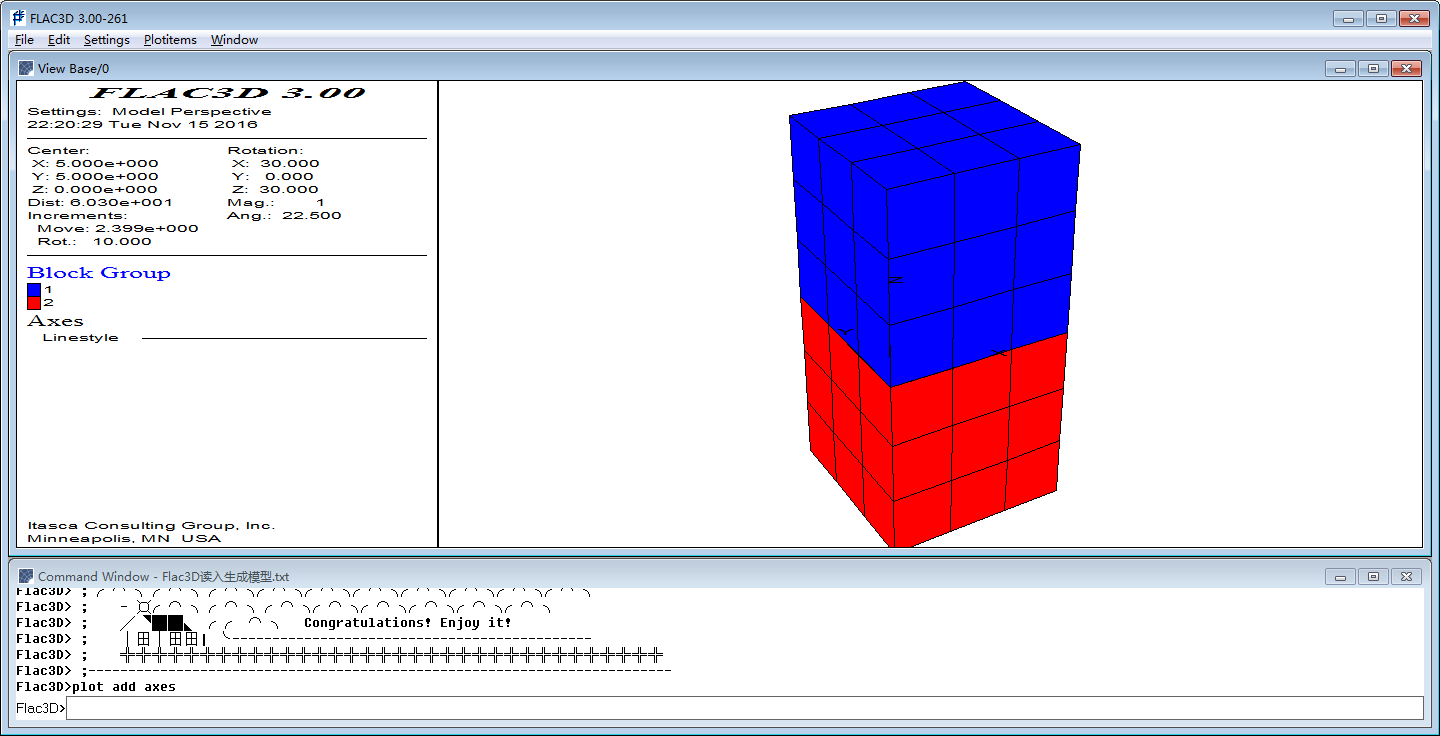

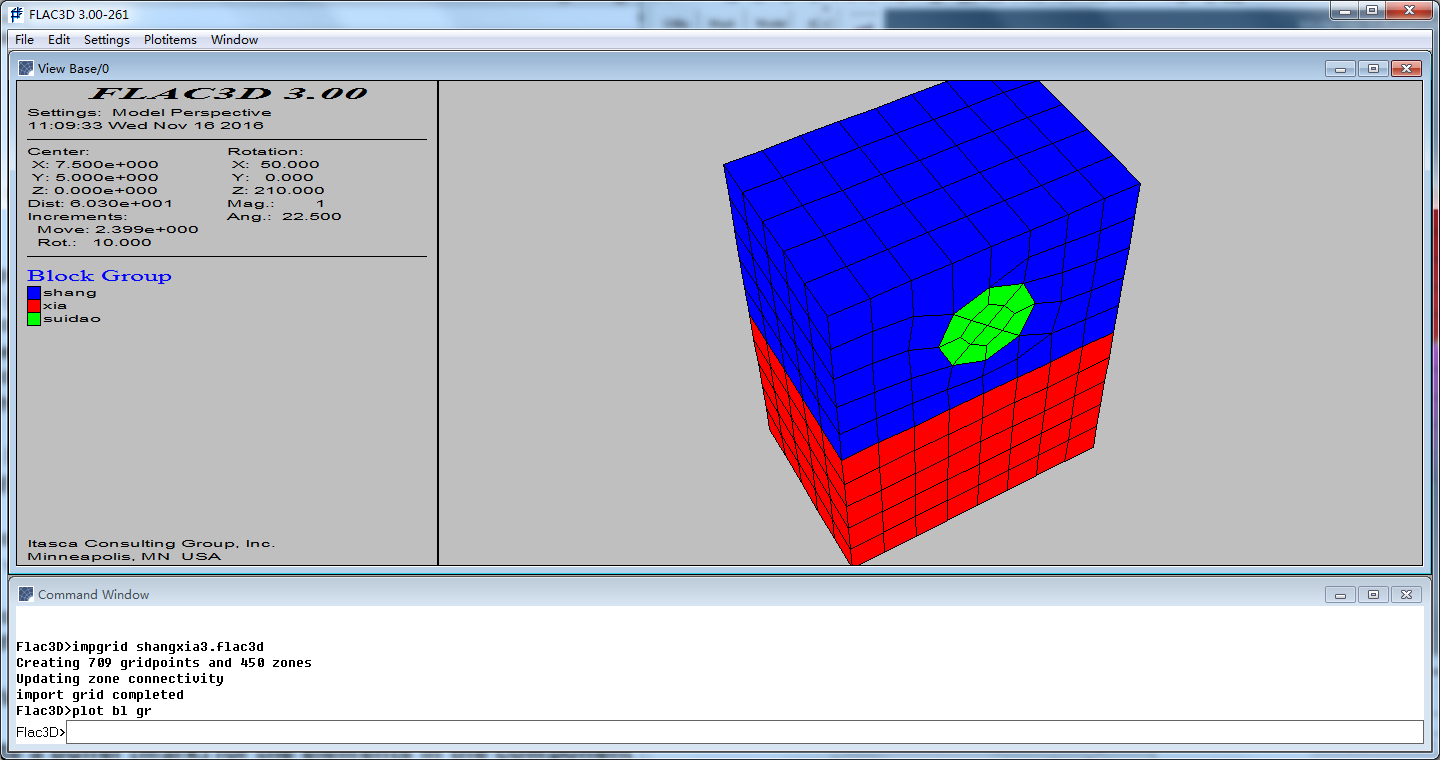

11.flac3d读入

总结：其实property只创建一个就行了。

hypermesh中的component相当于flac3d中的组。但是经过ansys转换的时候是根据不同的材料转换的（ANSYS_TO_FLAC3D.exe这个软件就是这样判断的），所以要想在flac3d中得到几个组，就要在hypermesh中创建几个material（材料）。

谢谢！

--------------------------------------

其实按上述方法弄完属性和材料后（不知道是不是必须）可以用别人写好的tcl代码直接输出为flac3d模型而不必经过ansys，代码如下：

  1 //Hypermesh to Flac3D 目前只支持brick B8、tet 四面体T4和wedge三棱柱W6这三种单元
  2
  3 *text()
  4     *string("*")
  5     *end()
  6     *string("* 3D Mesh Generated by HyperMesh Version")
  7     *field(string,version,0)
  8     *string(" for Flac3D")
  9     *end()
 10     *string("*")
 11     *end()
 12     *string("* First Writen by Shi_Lu 2010.10.29")
 13     *end()
 14     *string("* Modified by Shi_Lu 2012.11.22")
 15     *end()
 16     *string("*")
 17     *end()
 18     *string(" ")
 19     *end()
 20     *string(" ")
 21     *end()
 22 *output()
 23 //表头输出结束
 24 //
 25 //开始输出节点
 26 *nodes()
 27 *before()
 28   *string("*GRIDPOINTS")
 29   *end()
 30 *format()
 31   *string("G ")
 32   *field(integer,id,8)
 33   *string(" ")
 34   *field(real,x,8)
 35   *string(" ")
 36   *field(real,y,8)
 37   *string(" ")
 38   *field(real,z,8)
 39   *end()
 40 *after()
 41   *string(" ")
 42   *end()
 43 *output()
 44 //节点输出结束
 45 //
 46 //开始输出单元
 47 *elements(0,0,"All","property")
 48 *before()
 49   *string("*ZONES")
 50   *end()
 51 *format()
 52   *if([config == 208])
 53     *string("Z ")
 54     *string(" B8 ")
 55     *field(integer,id,8)
 56     *string(" ")
 57     *field(integer,node1.id,8)
 58     *string(" ")
 59     *field(integer,node2.id,8)
 60     *string(" ")
 61     *field(integer,node4.id,8)
 62     *string(" ")
 63     *field(integer,node5.id,8)
 64     *string(" ")
 65     *field(integer,node3.id,8)
 66     *string(" ")
 67     *field(integer,node8.id,8)
 68     *string(" ")
 69     *field(integer,node6.id,8)
 70     *string(" ")
 71     *field(integer,node7.id,8)
 72   *else()
 73     *if([config == 204])
 74       *string("Z ")
 75       *string(" T4 ")
 76       *field(integer,id,8)
 77       *string(" ")
 78       *field(integer,node1.id,8)
 79       *string(" ")
 80       *field(integer,node2.id,8)
 81       *string(" ")
 82       *field(integer,node3.id,8)
 83       *string(" ")
 84       *field(integer,node4.id,8)
 85     *else()
 86       *if([config == 206])
 87         *string("Z ")
 88         *string(" W6 ")
 89         *field(integer,id,8)
 90         *string(" ")
 91         *field(integer,node1.id,8)
 92         *string(" ")
 93         *field(integer,node3.id,8)
 94         *string(" ")
 95         *field(integer,node4.id,8)
 96         *string(" ")
 97         *field(integer,node2.id,8)
 98         *string(" ")
 99         *field(integer,node6.id,8)
100         *string(" ")
101         *field(integer,node5.id,8)
102       *else()
103         *errormessage("*Error, Rigth now only support Tetra4, Hex8 and Penta6 elements.")
104         *string("*Error, Rigth now only support Tetra4, Hex8 and Penta6 elements.")
105       *endif()
106     *endif()
107   *endif()
108 *end()
109 *after()
110   *string(" ")
111   *end()
112 *output()
113 //单元输出结束
114 //
115 //开始输出组合
116 *elements(0,0,"All","property")
117 *before()
118   *string("*GROUPS")
119   *end()
120 *beforecollector()
121   *string("ZGROUP ")
122   *field(string,collector.name,0)
123   *end()
124 *format()
125   *field(integer,id,10)
126   *end()
127 *aftercollector()
128   *string(" ")
129   *end()
130 *after()
131   *string(" ")
132   *end()
133 *output()
