操作来自于Eplan 软件 版本2.9

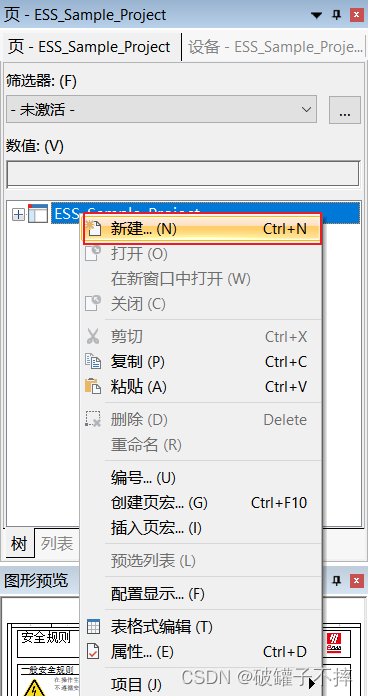

在页导航器处右键选择新建。

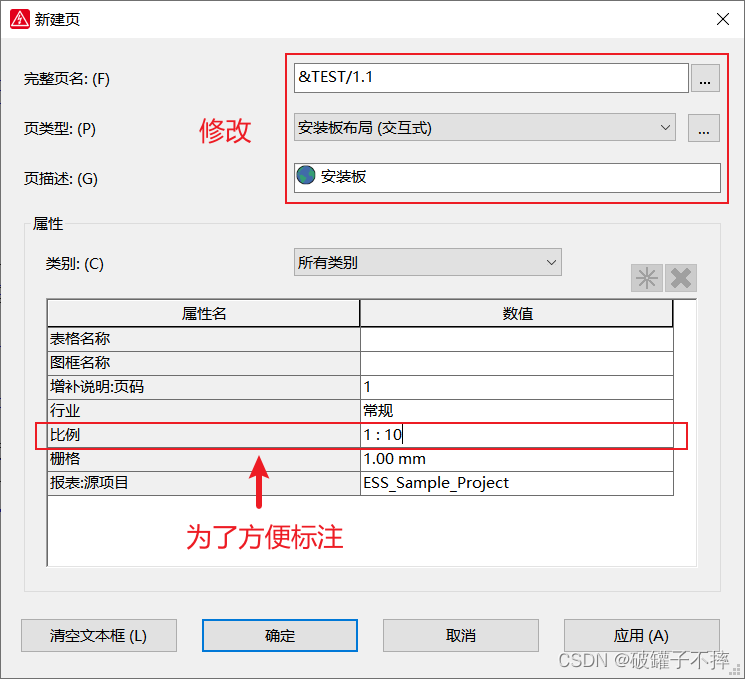

注意这里图纸比例选1：10，方便标注时柜子和实物一样大小。

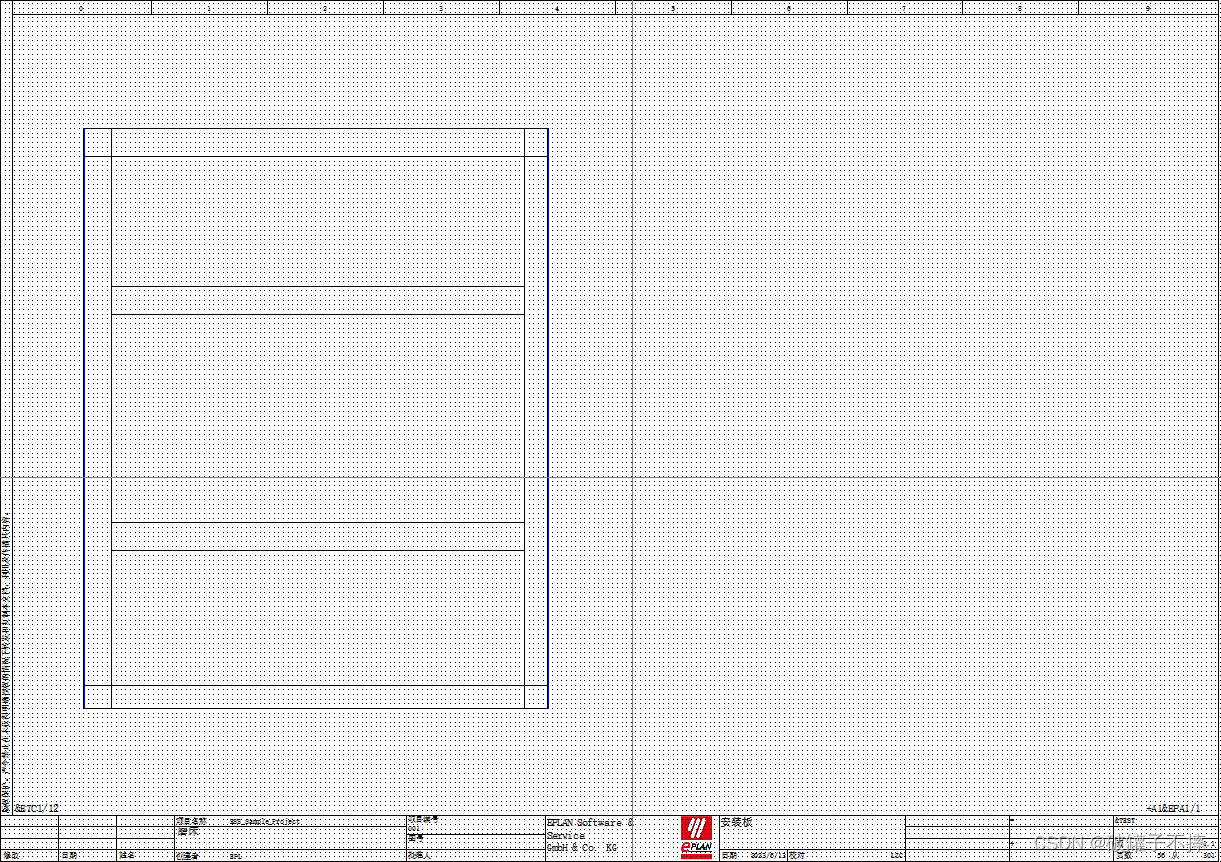

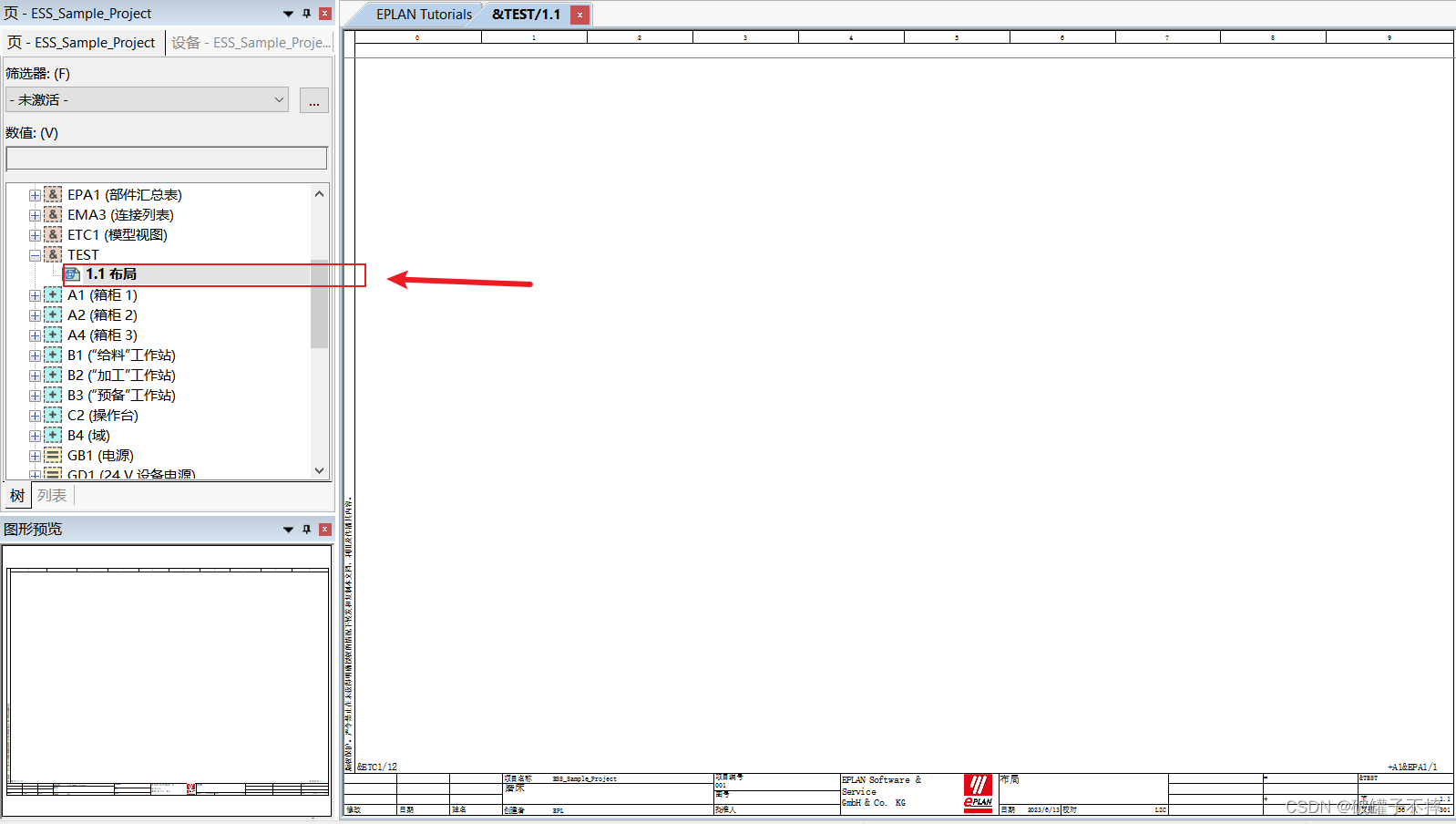

新建完成后如图。

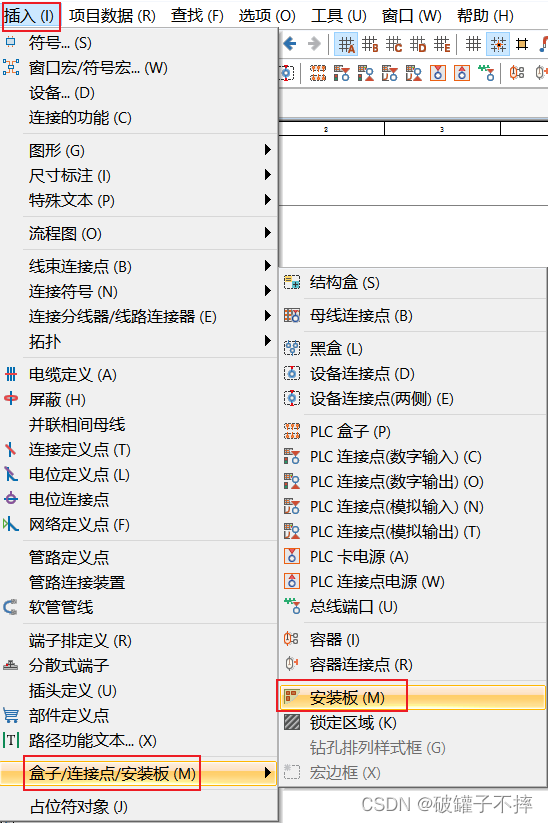

插入安装板区域。

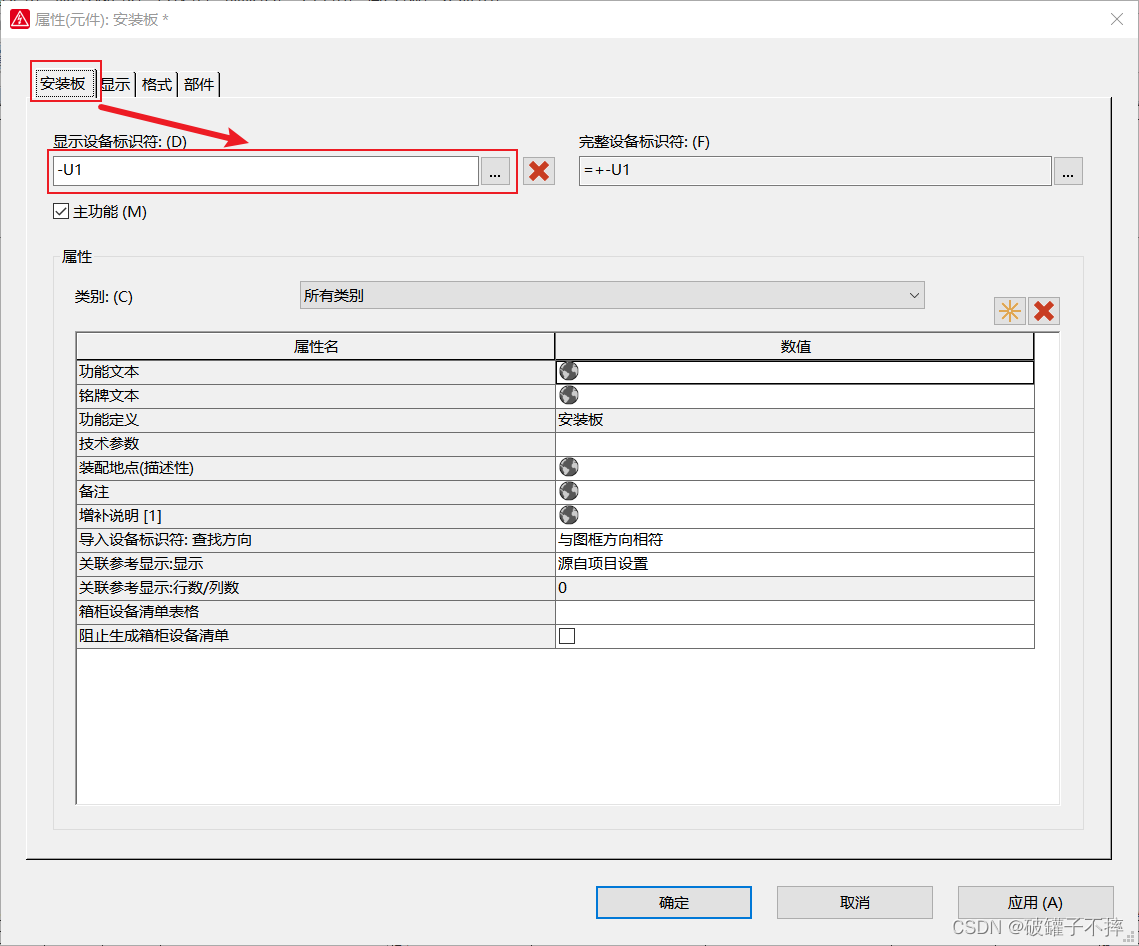

自定义安装板标识符。

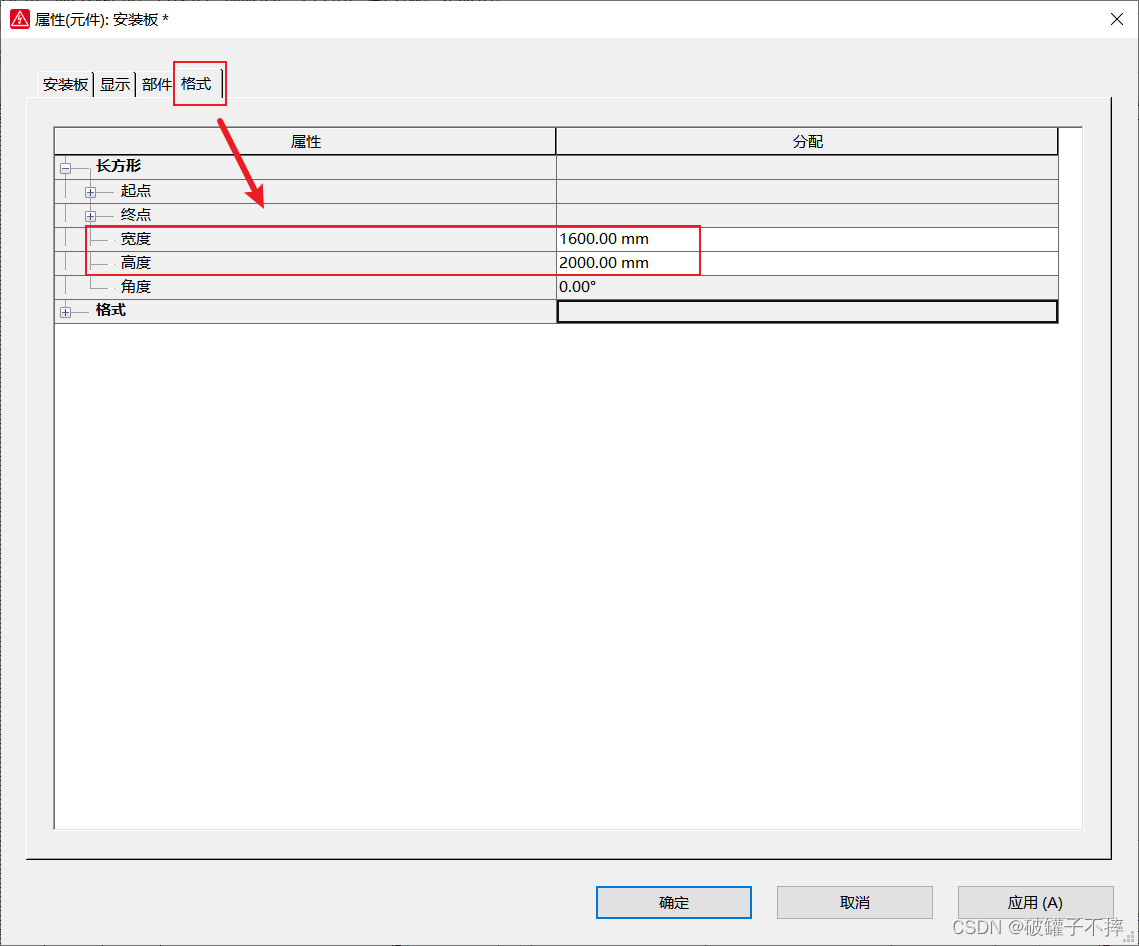

在【格式】中修改长度和宽度。 由于之前比例为1：10，直接填实际大小即可，不会超出图纸范围。

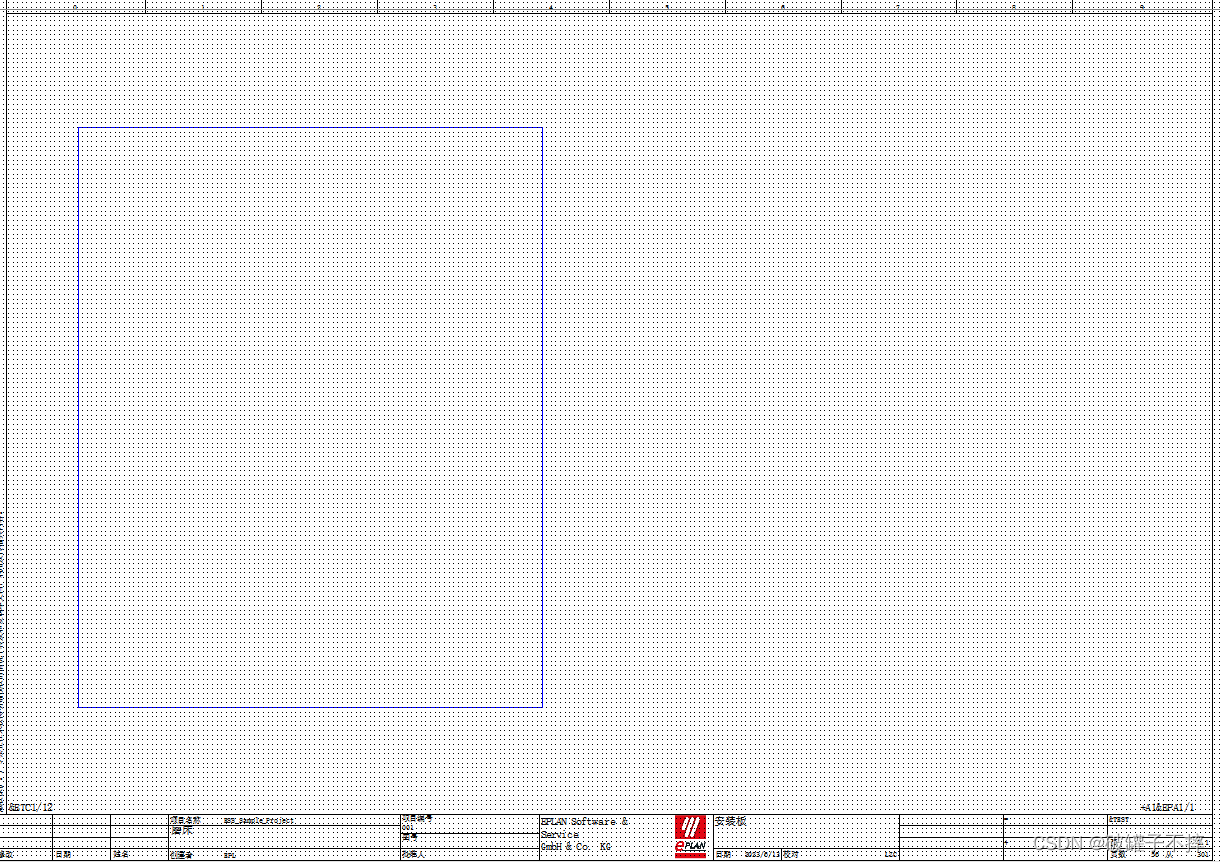

结果如图所示。

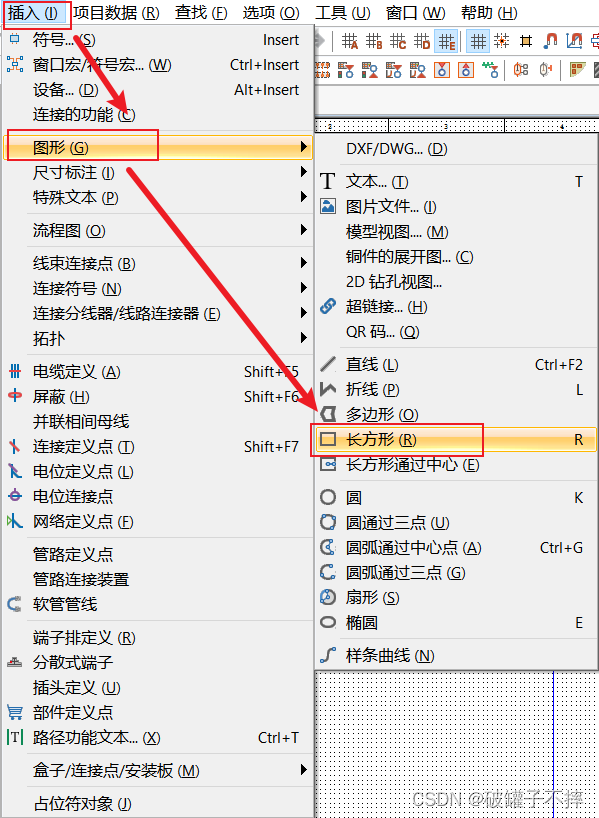

一般线槽都使用长方形表示。
结果如图所示。

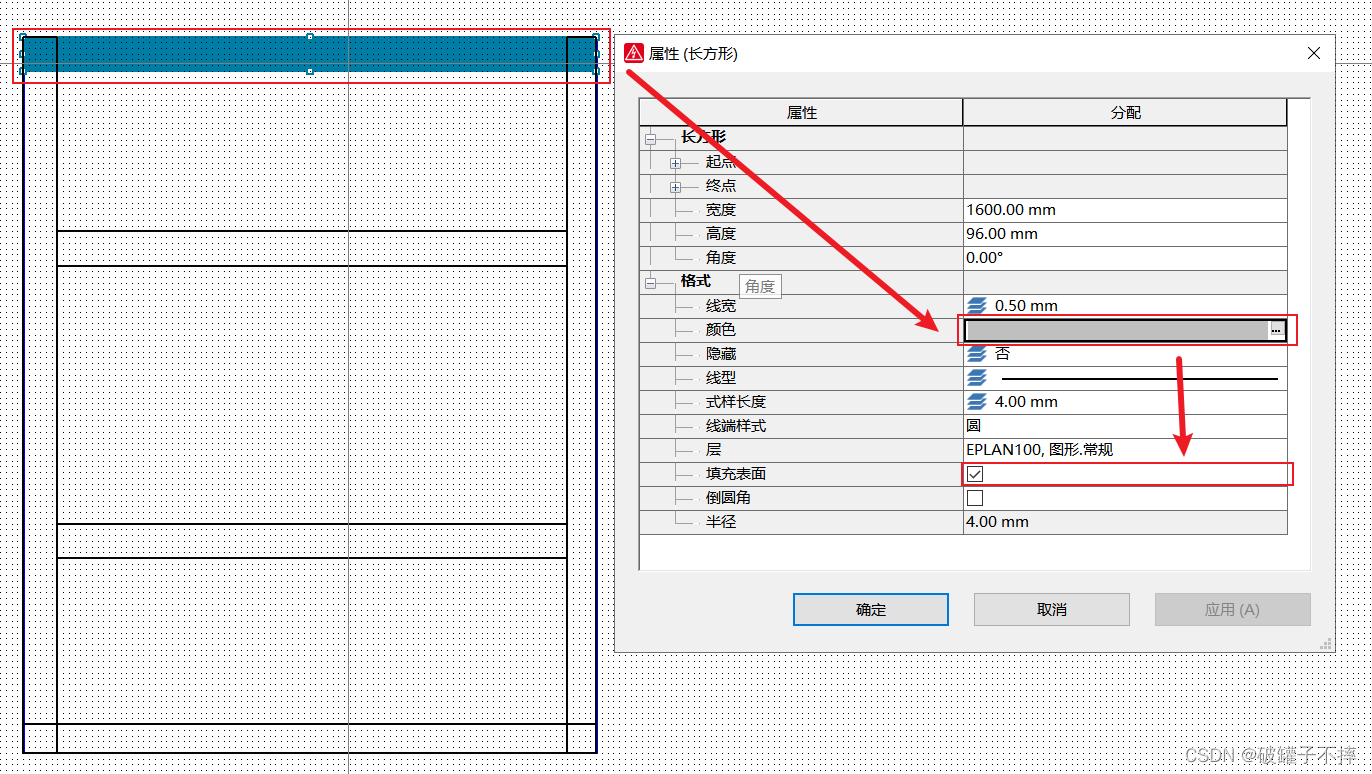

为了和实际颜色类似，在【属性】内把颜色修改成灰色，选择【填充表面】

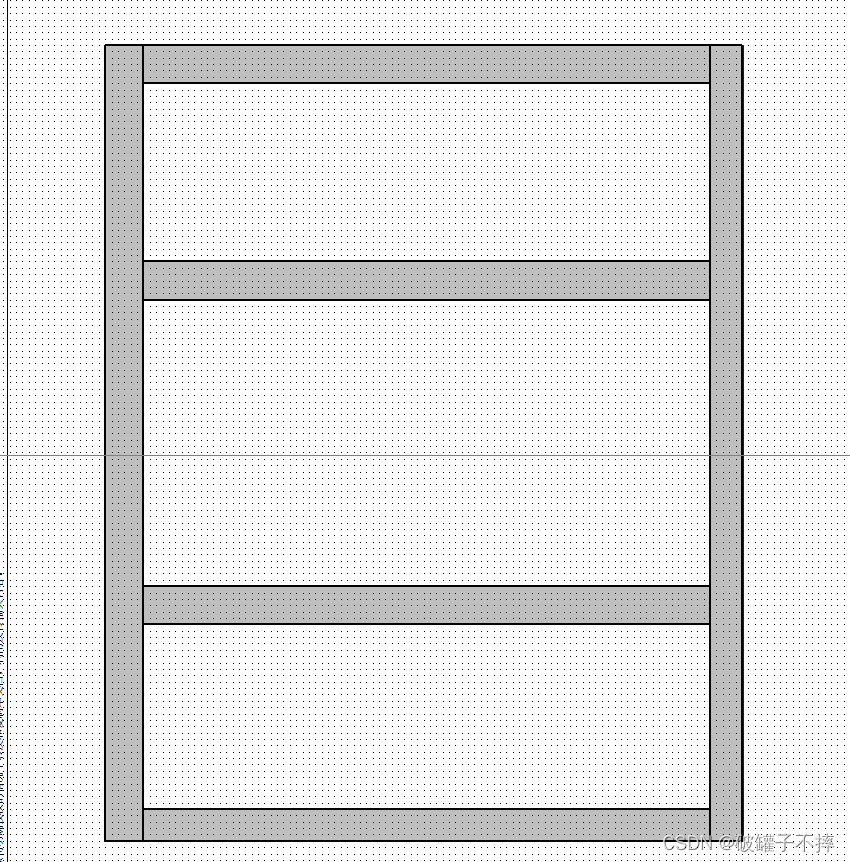

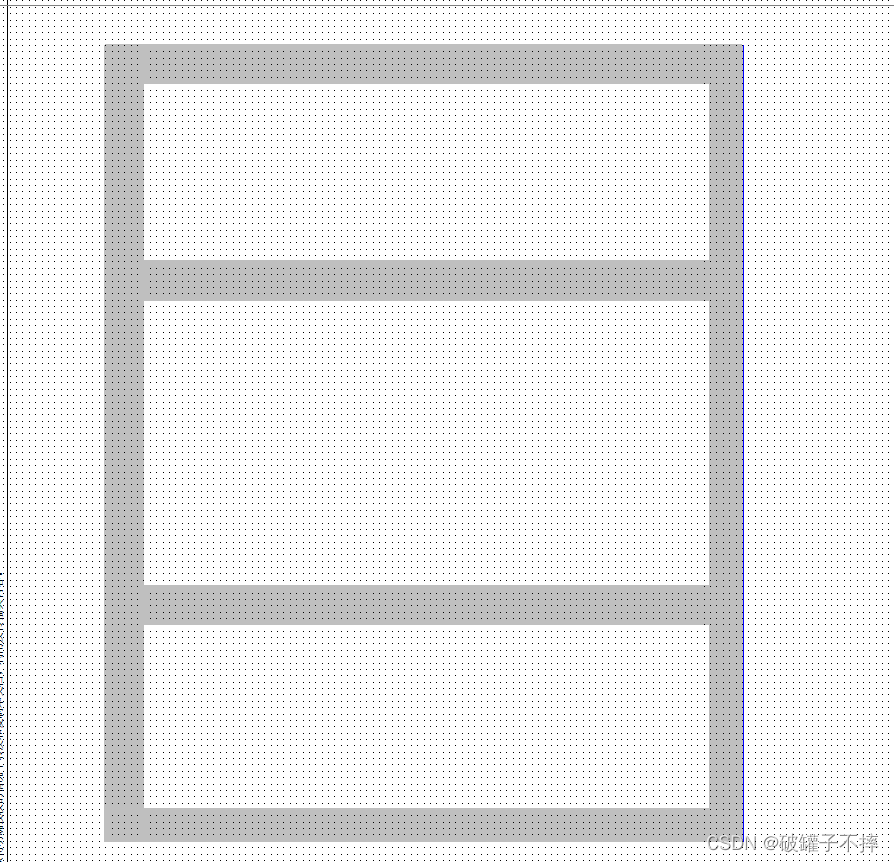

结果如图所示。
锁定区域是在放置部件时不允许放置，此步骤可以不设置。

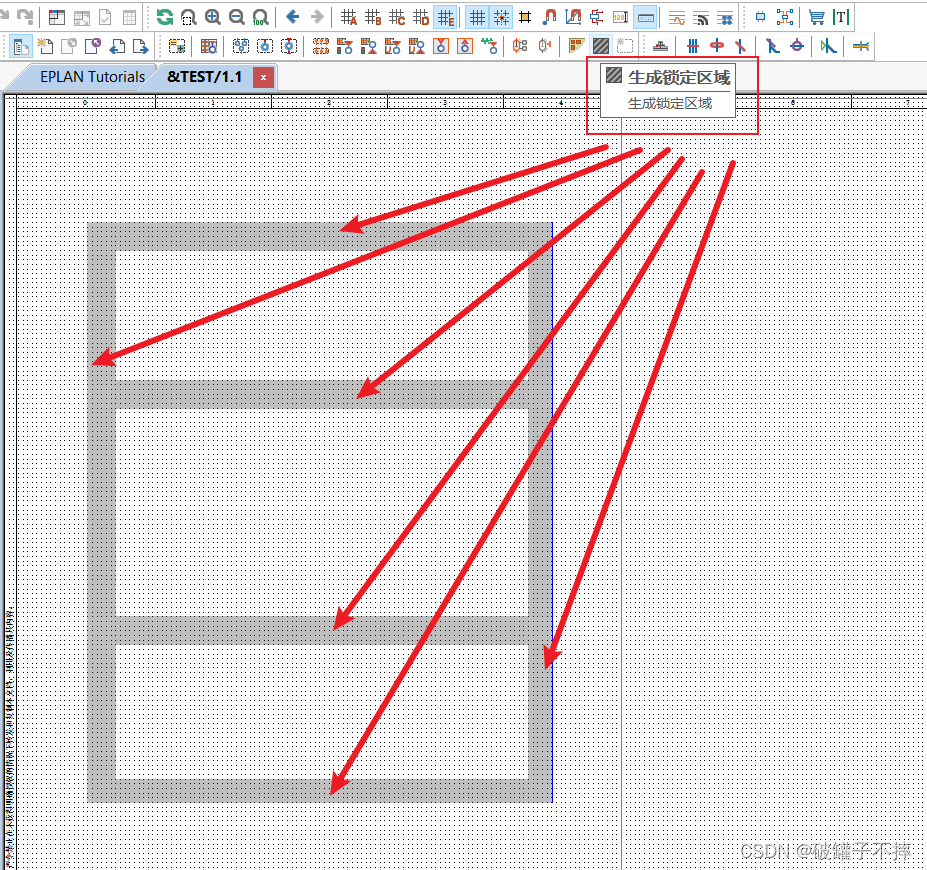

第一种方式可以在工具栏选择。

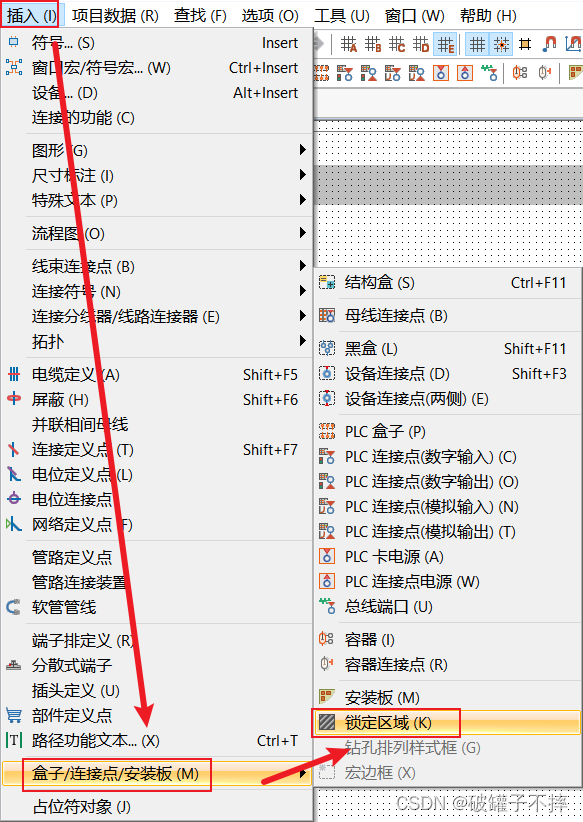

第二种是【插入】中找到锁定区域。
插入区域可以直接选择线槽区域。

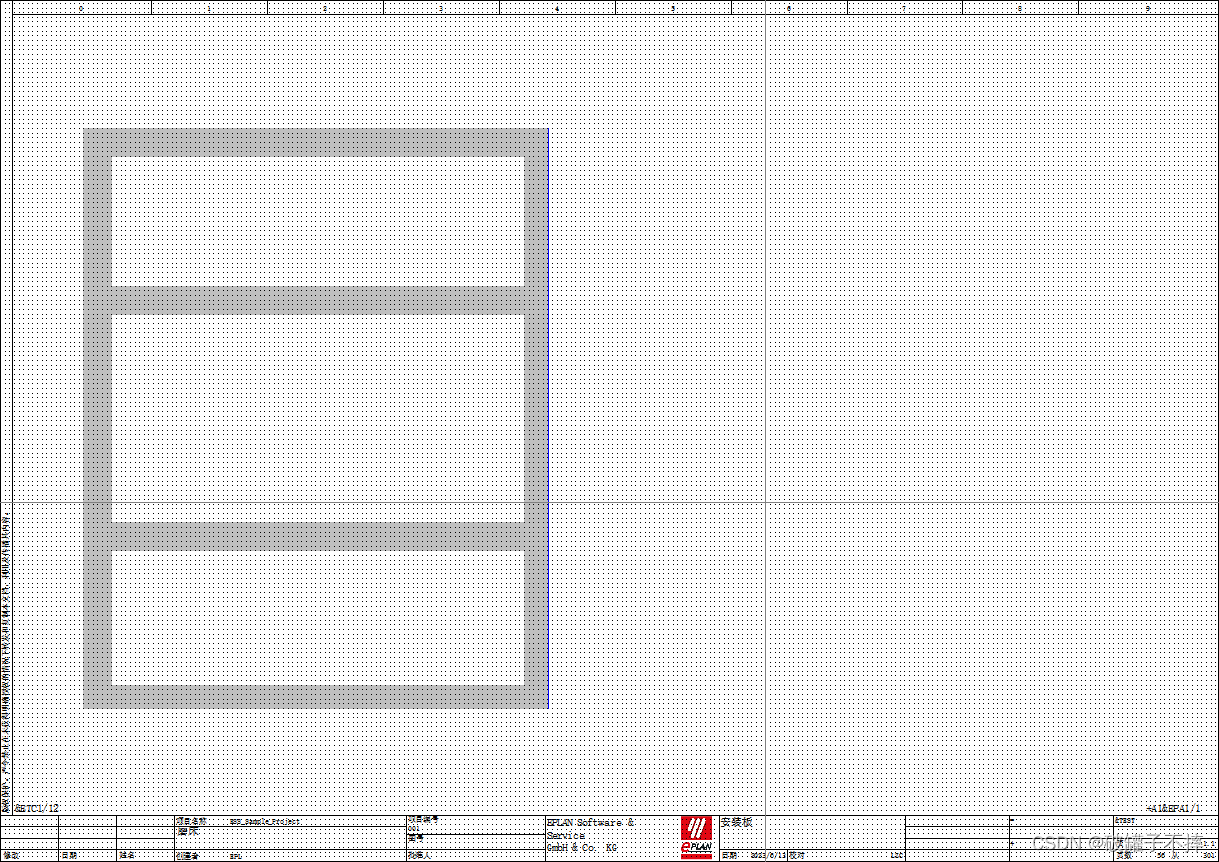

同理，为了美观在属性栏颜色改成和线槽一样。
导轨用于放置部件固定位置，有时候这部分不绘制也是可以的。

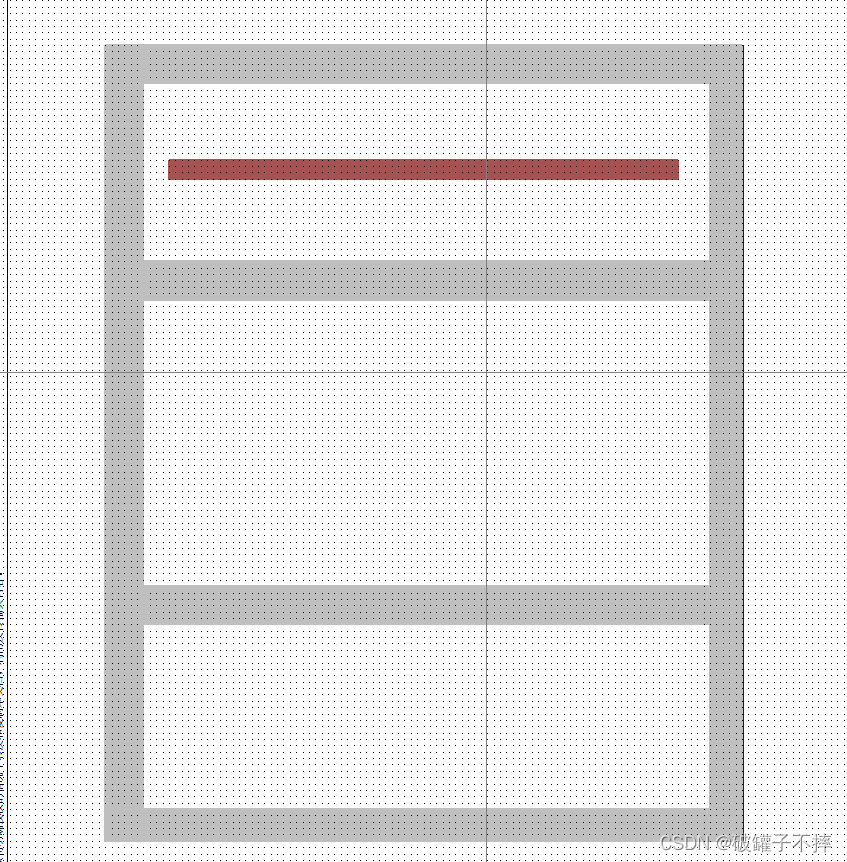

导轨可以直接用长方形表示，为了区分，修改了一下颜色。

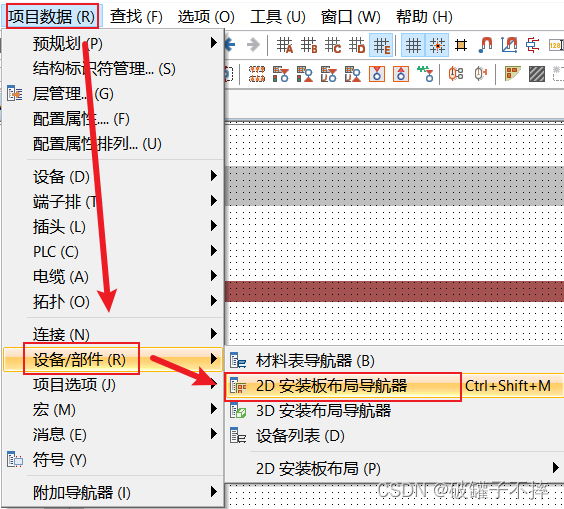

直接打开【2D安装板布局导航器】。

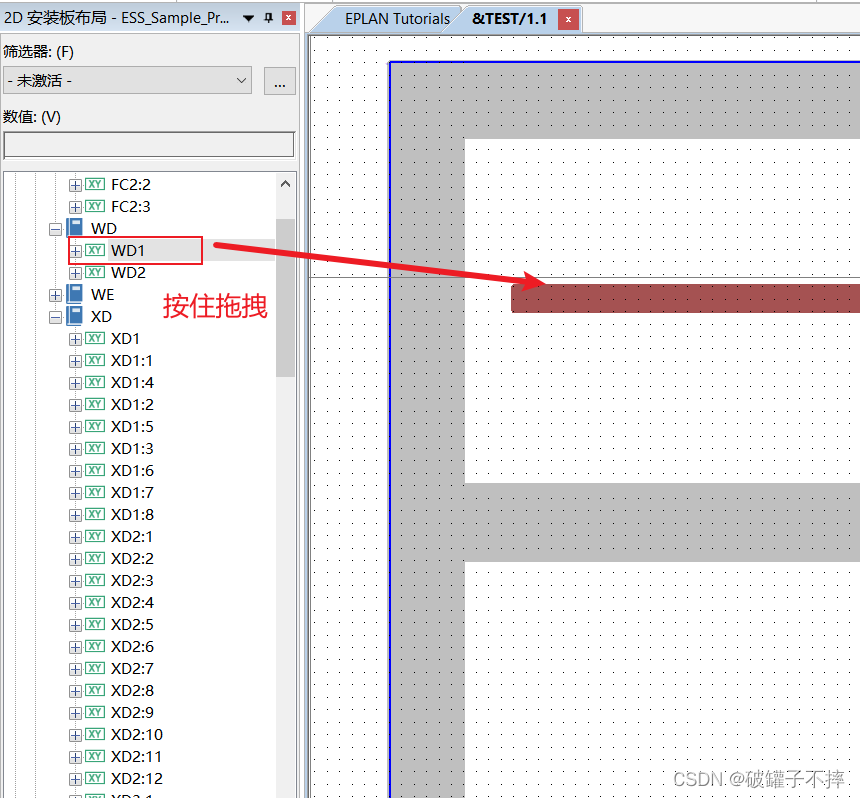

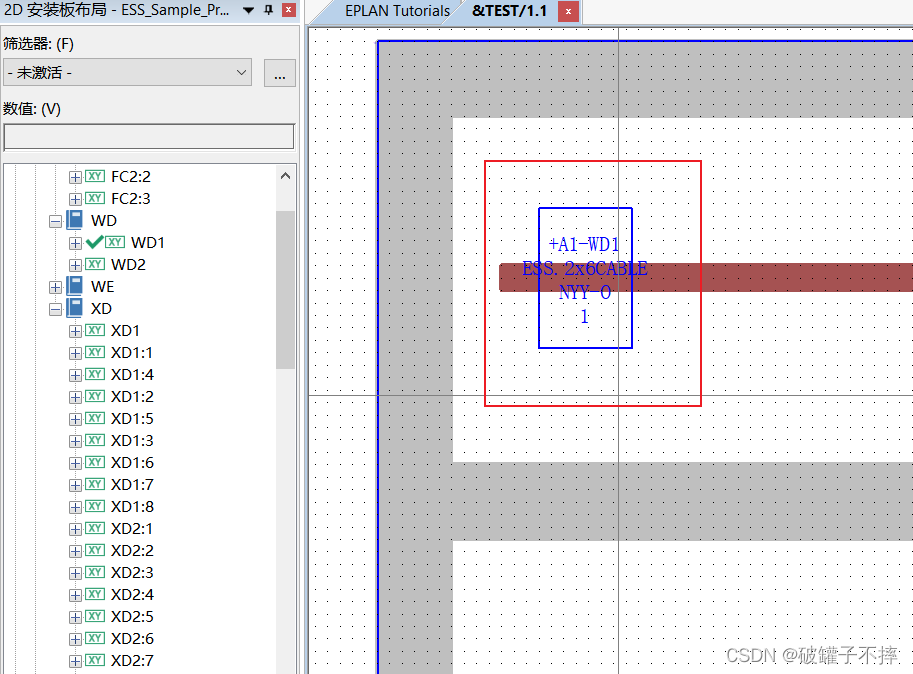

找到对应区域的部件直接拖拽。
直接点击会自动放置到安装板上。
部件也可以放置到导轨上，具体其实就是会自动找到导轨的居中位置放置，如果手动放在准确的位置效果是一样的。

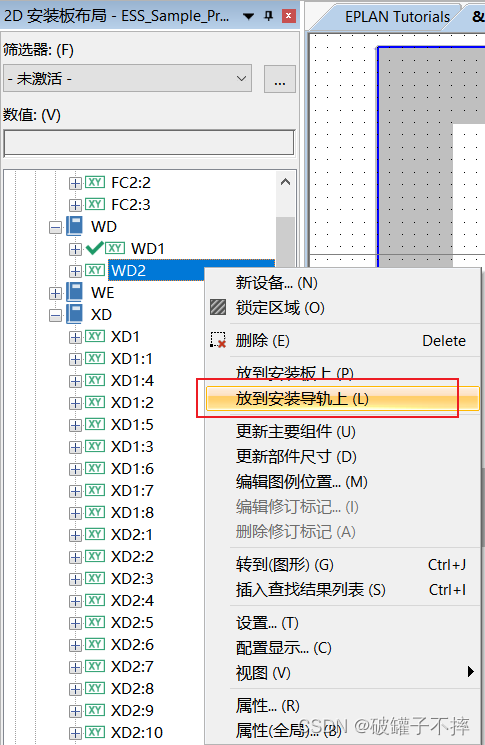

选中部件右键选择【放到安装导轨上】。

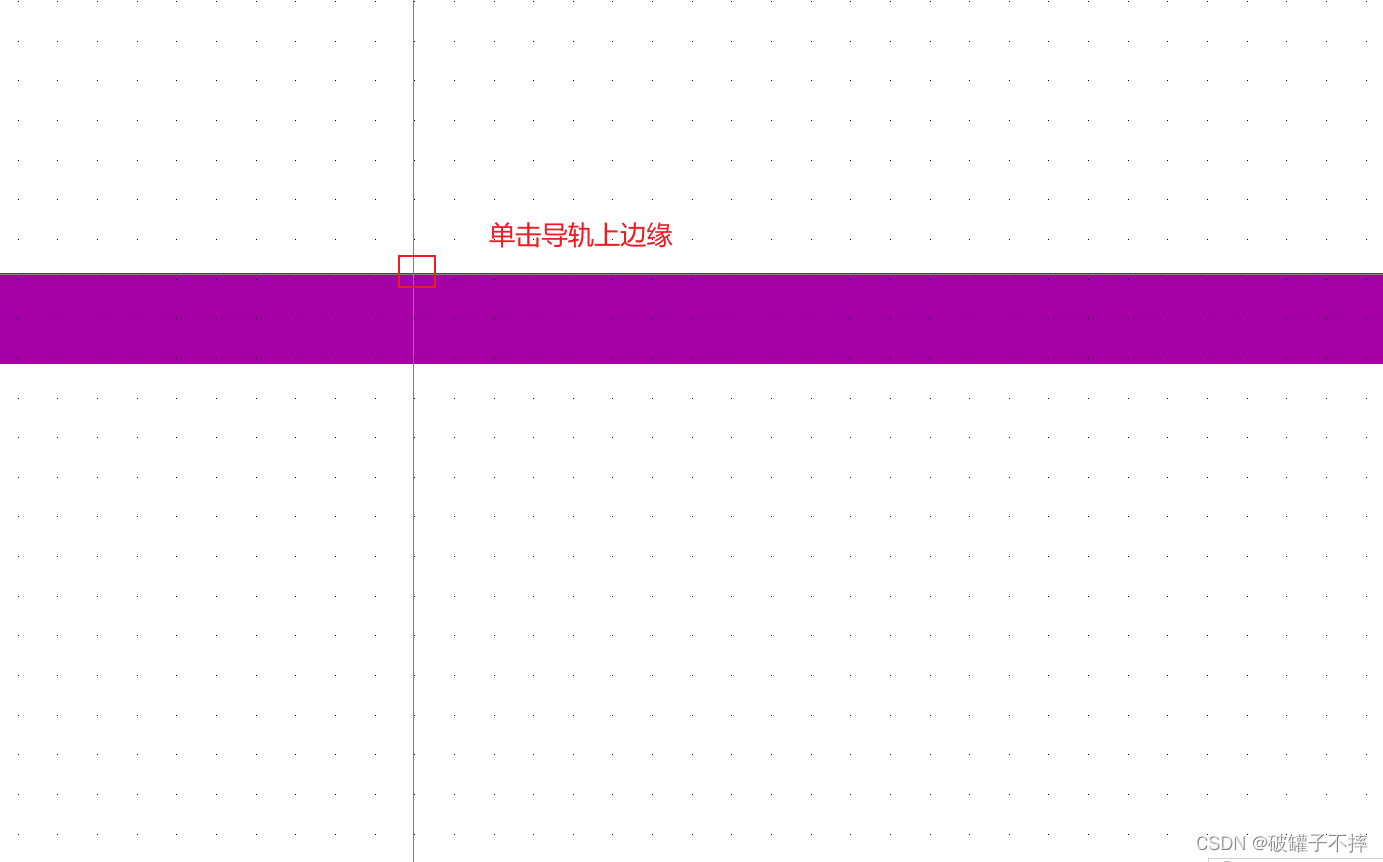

鼠标第一下点击到导轨的上边缘。

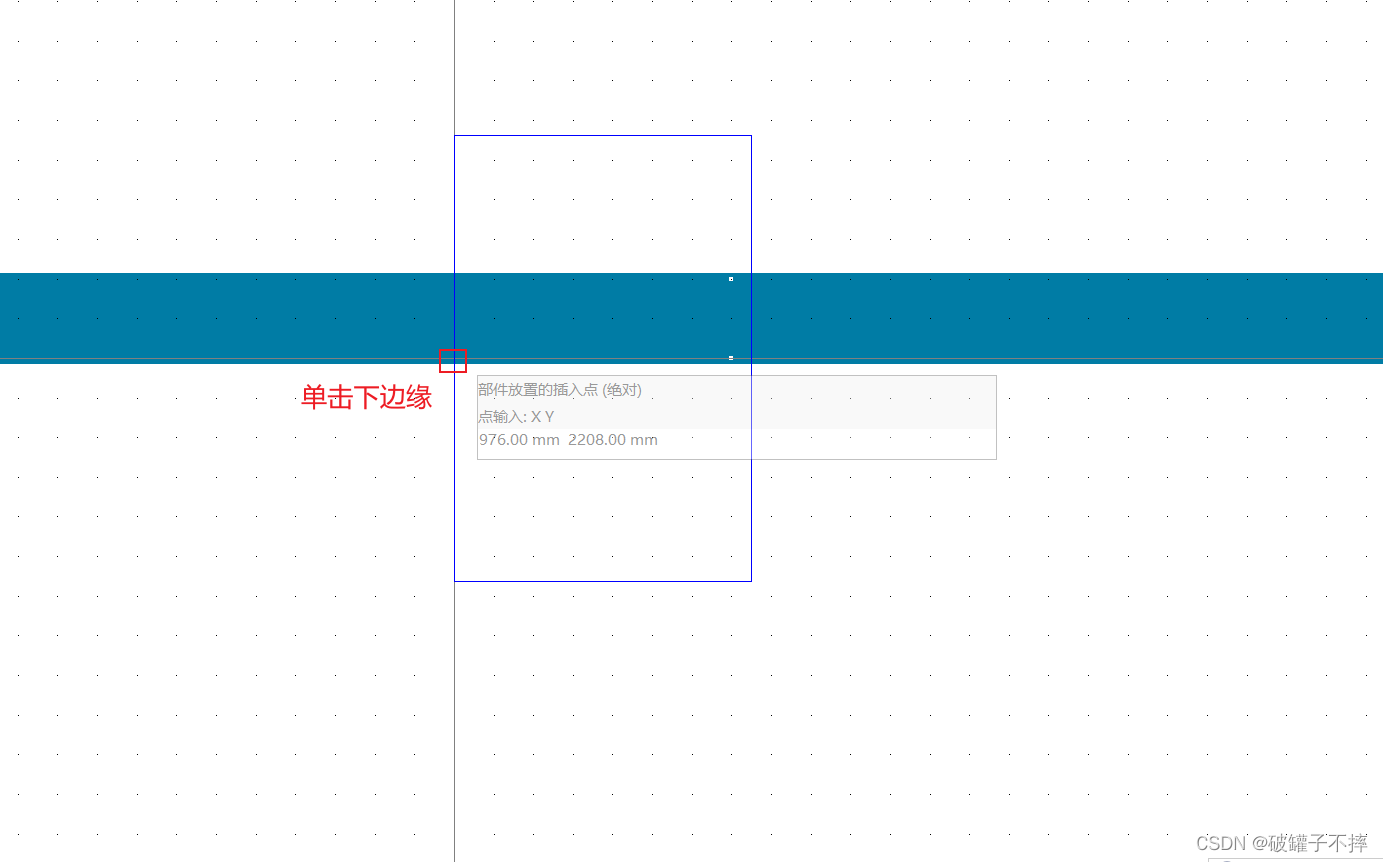

第二下点击导轨的下边缘。

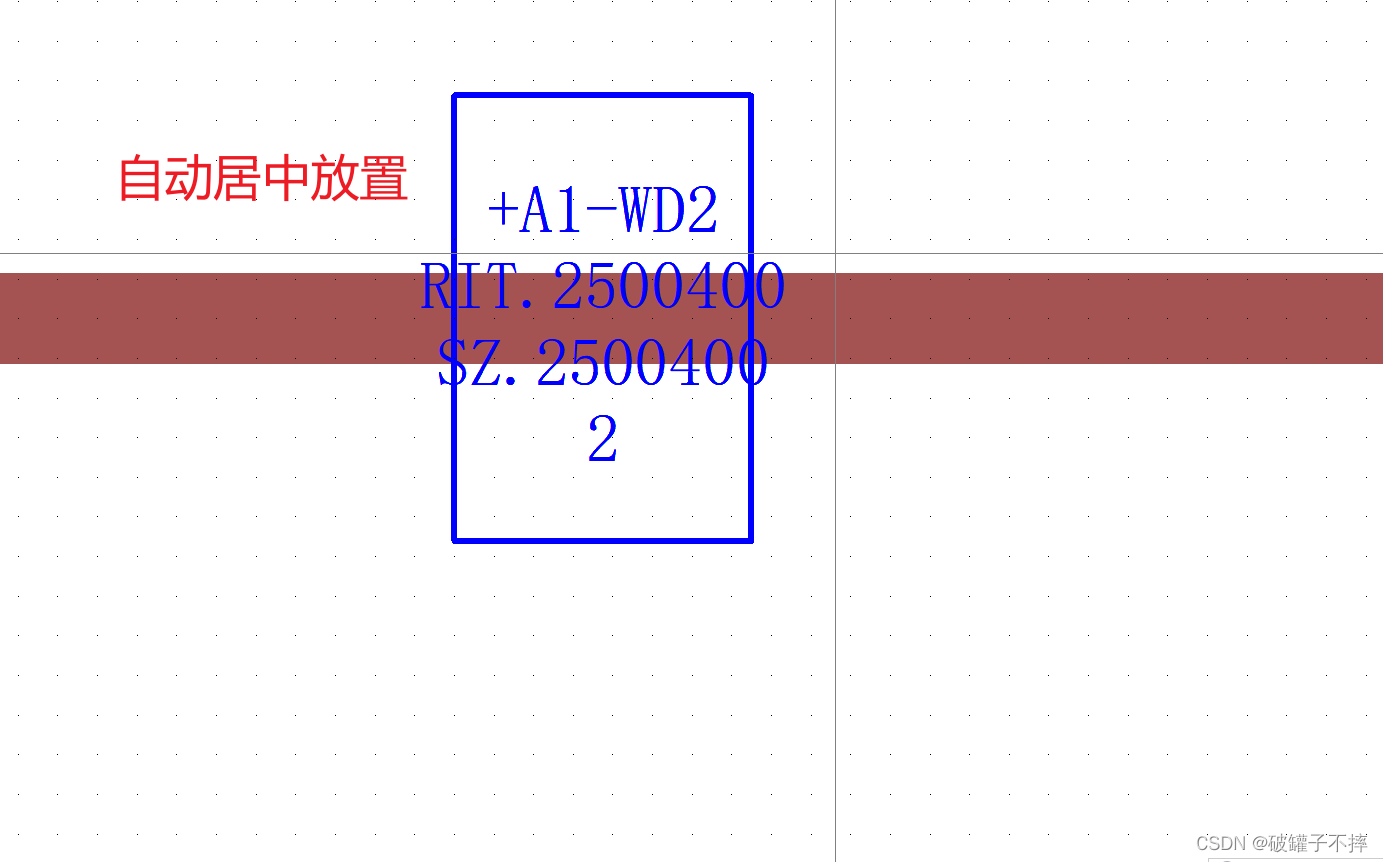

部件就会自动居中放置了。

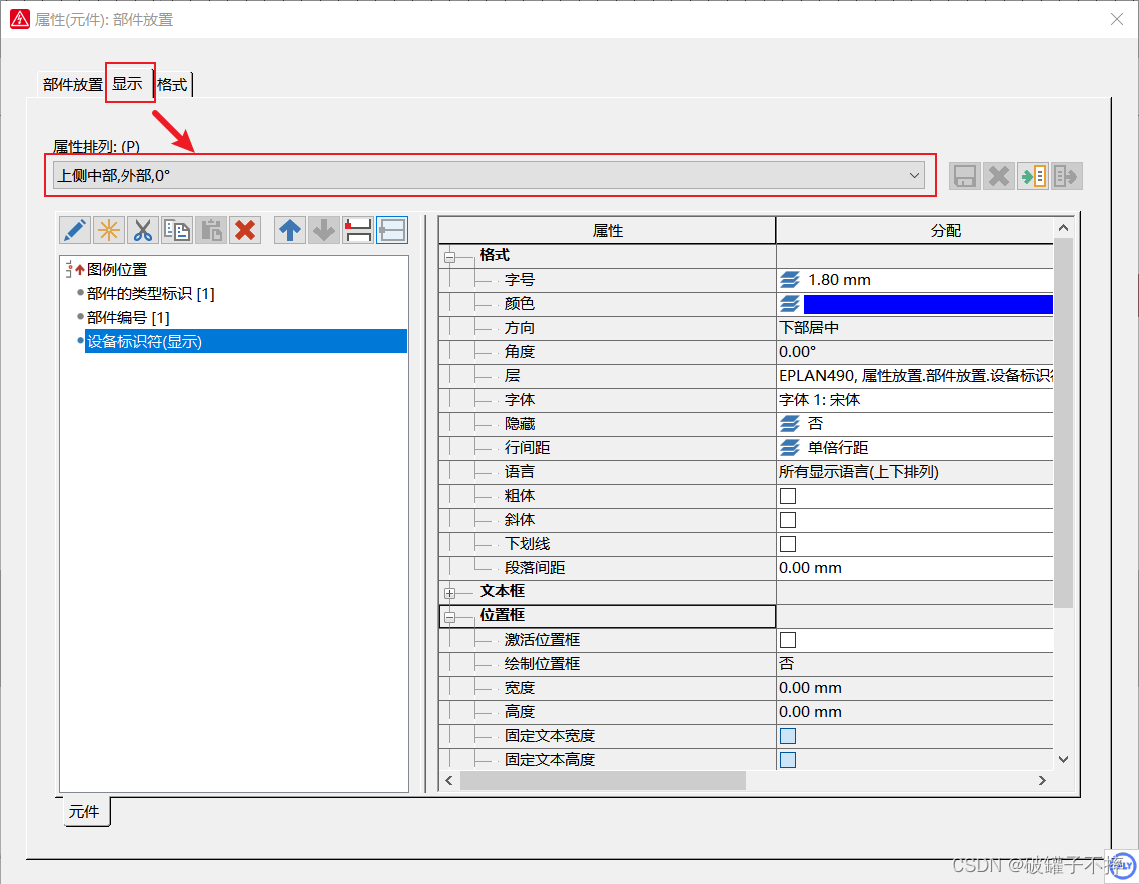

为了方便查看，可以选择【部件属性】，把【显示】中的【设备标识符】改成【上侧中部，外部，0°】

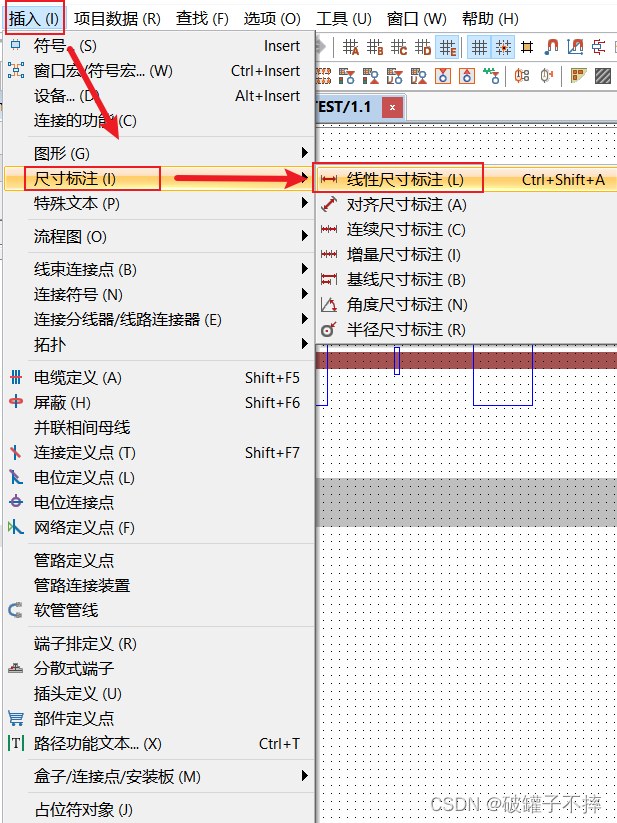

直接在插入中选择【线性尺寸标注】，如果想一次性标注完，可以直接选择【连续尺寸标注】。

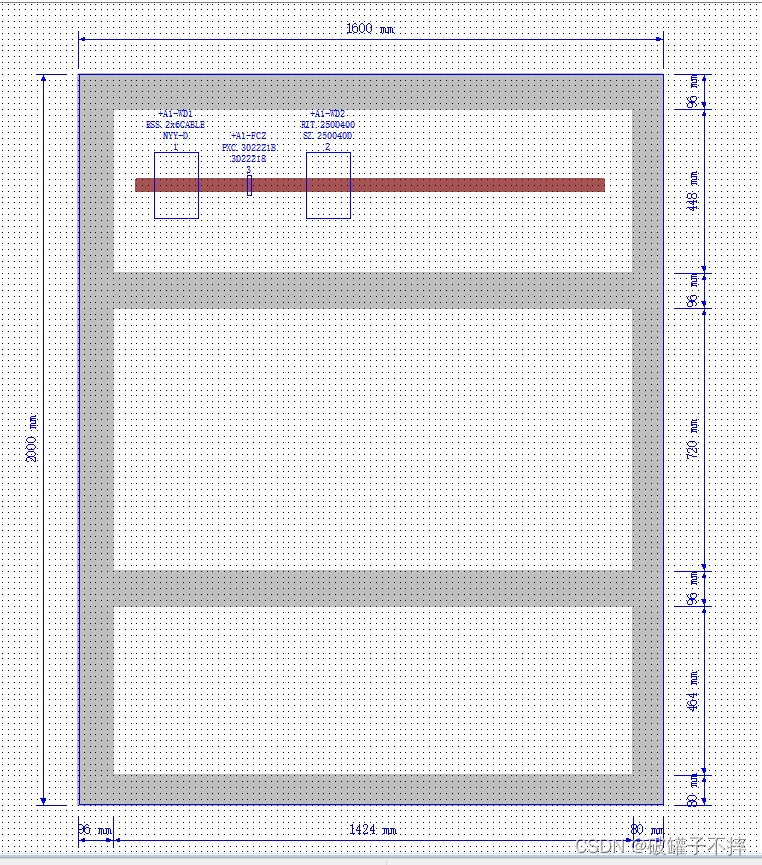

标注好尺寸结果如图所示。

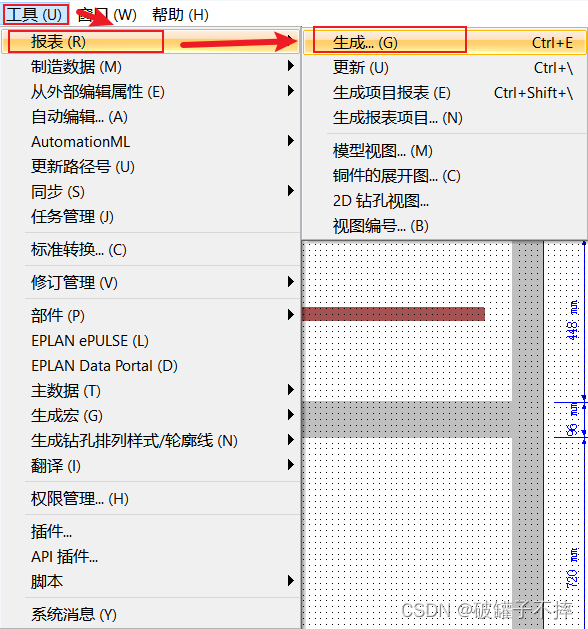

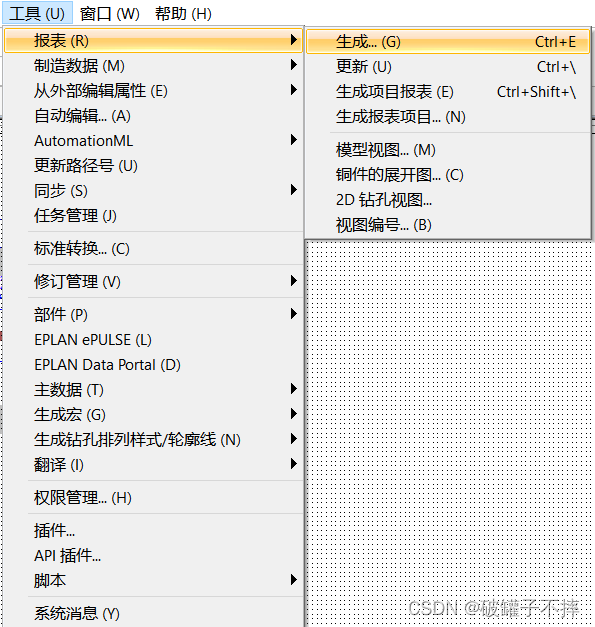

进入【报表】>【生成】。

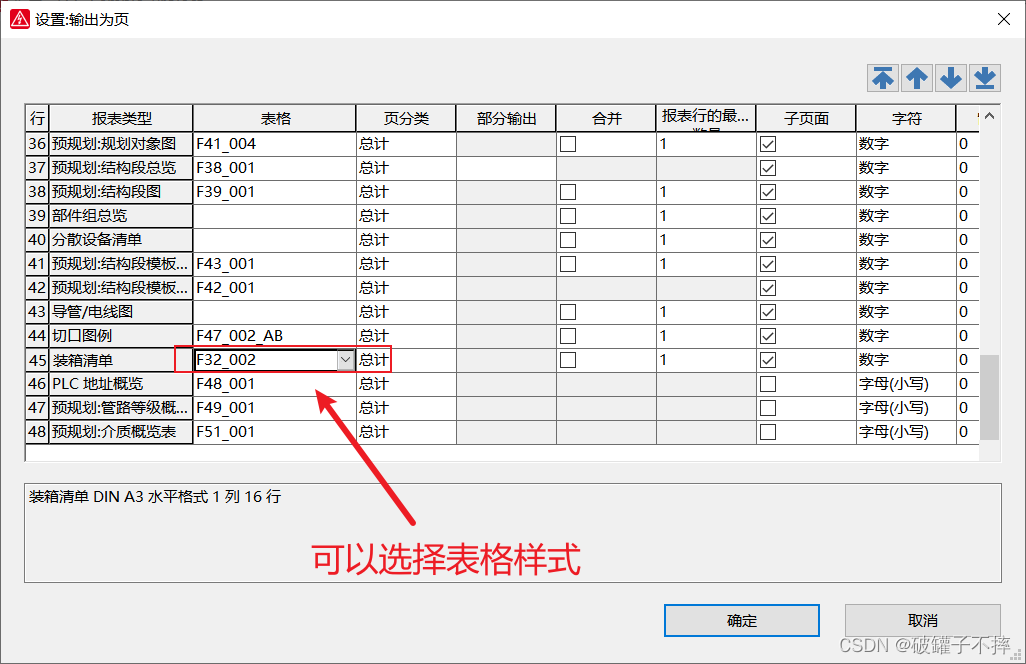

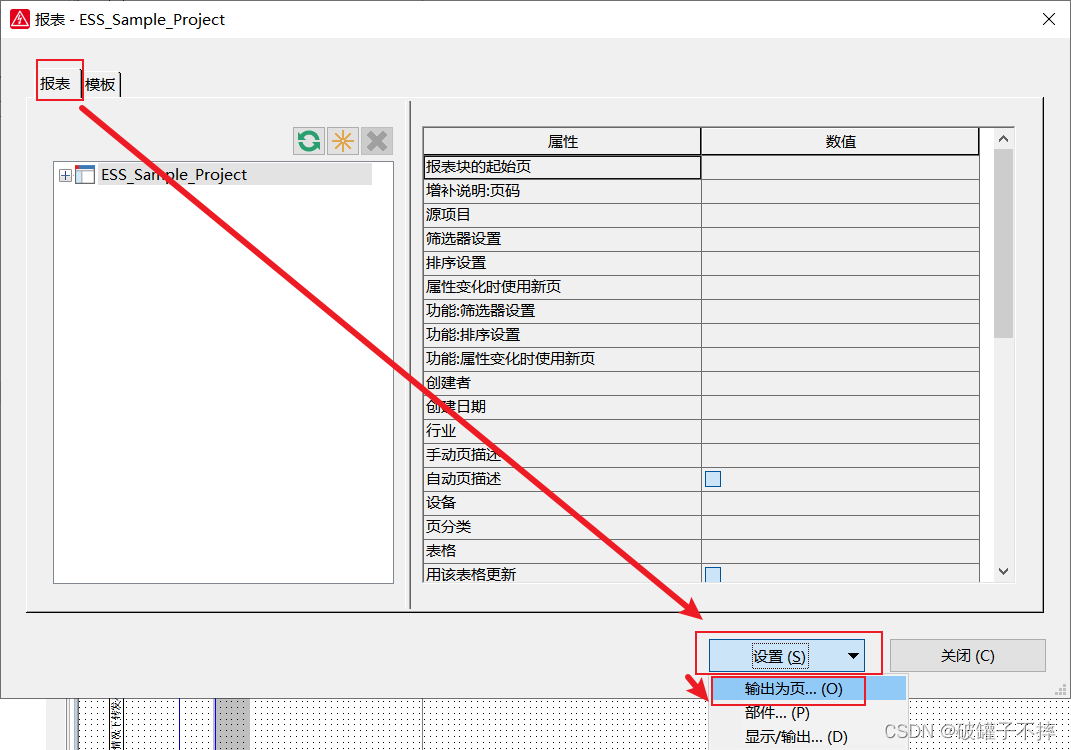

在【报表】>【设置】>【输出为页】。
找到装箱清单，下拉可以进入文件页，可以预览其他表格样式。 一般这个用Eplan自带的即可。

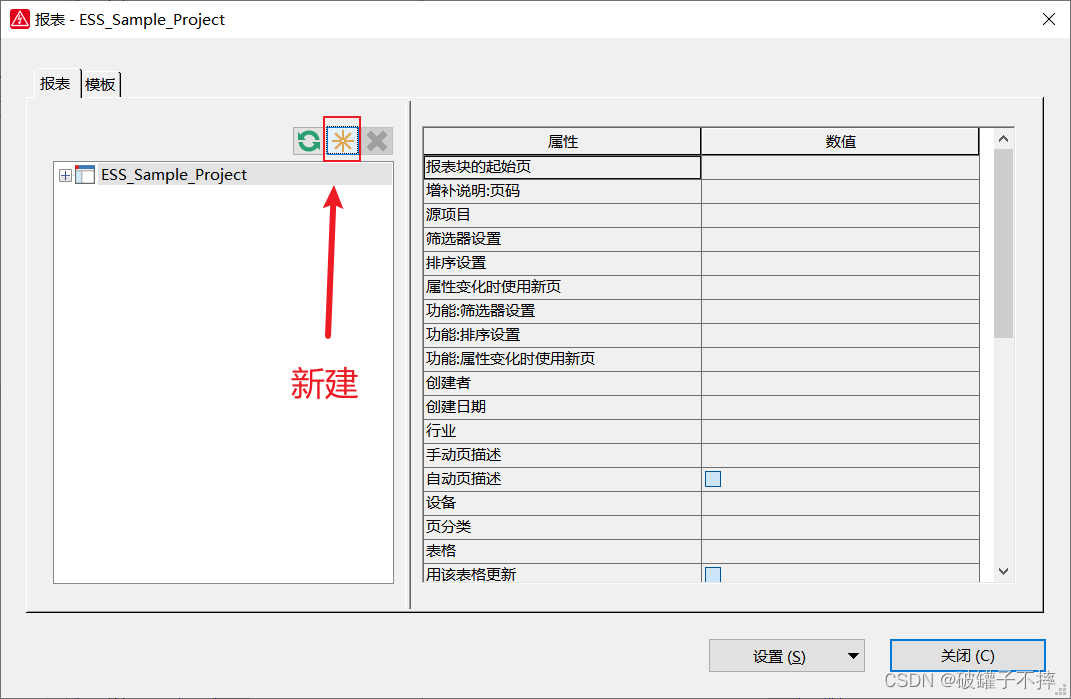

选择【新建】。

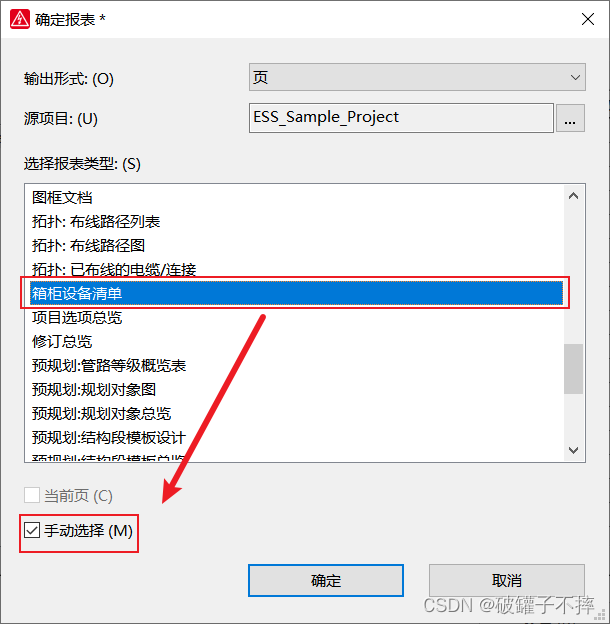

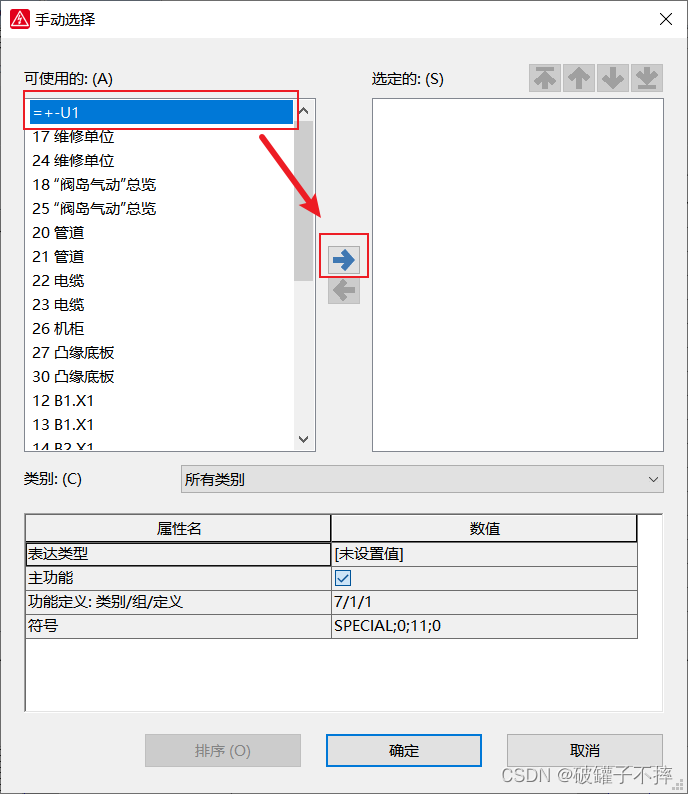

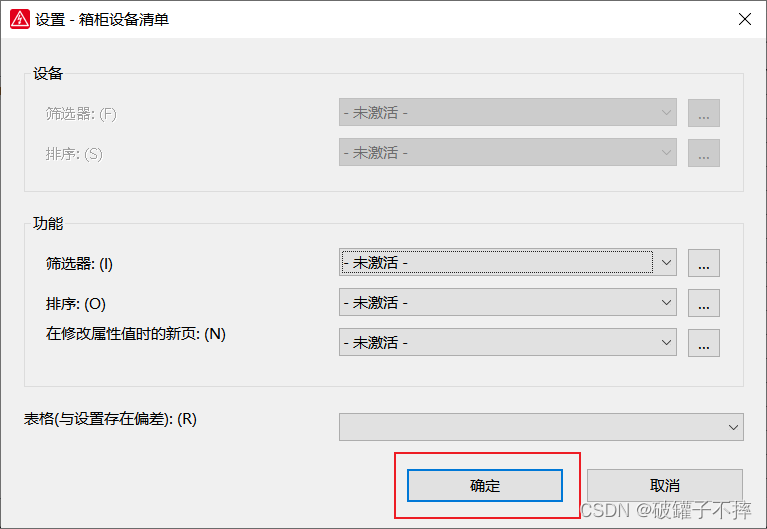

选择【箱柜设备清单】，勾选按【手动选择】，就可以手动选择安装板。

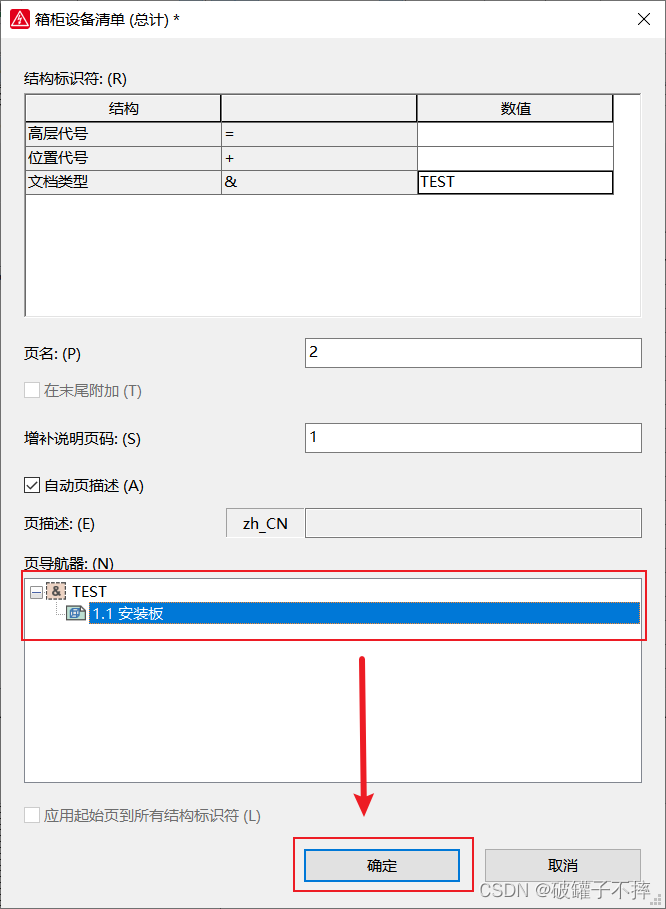

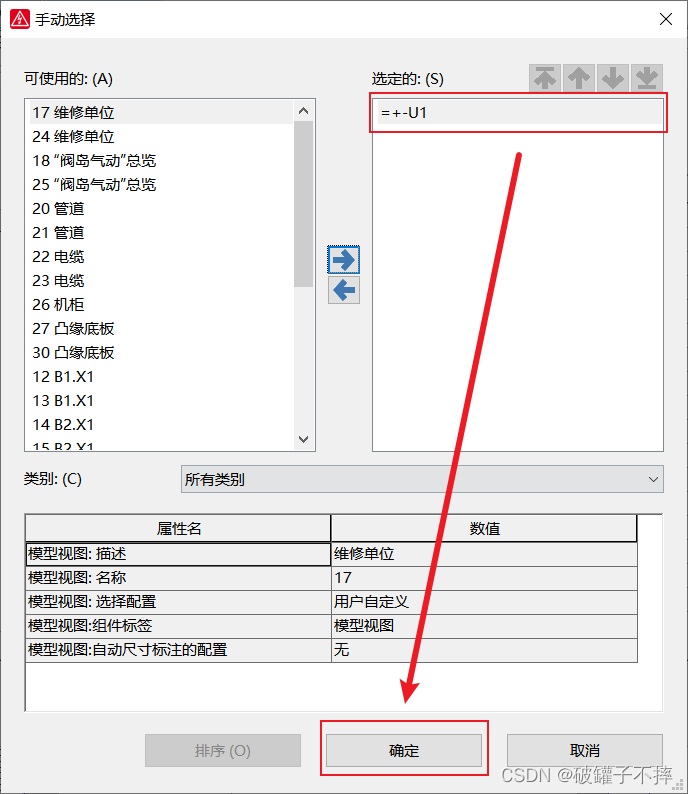

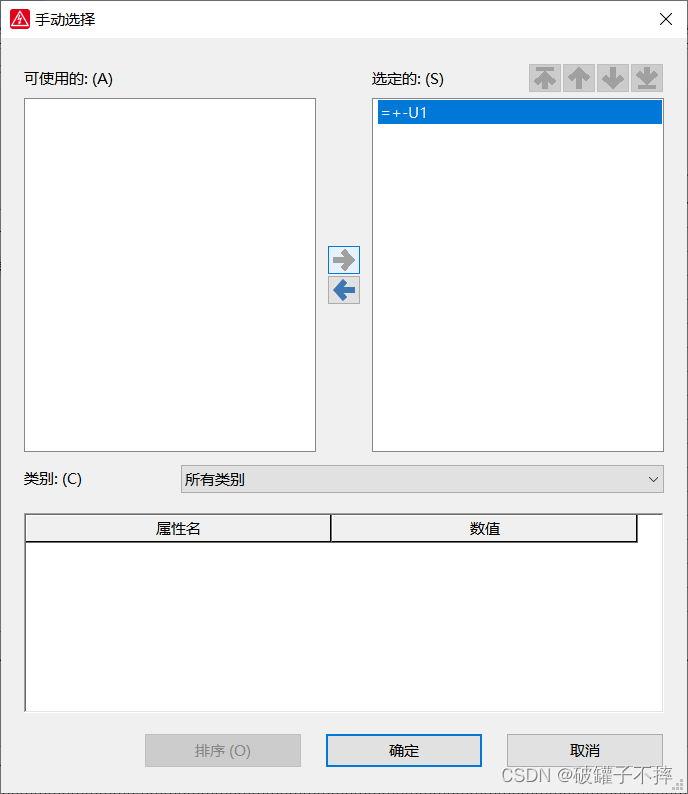

选择刚刚新建的安装板。

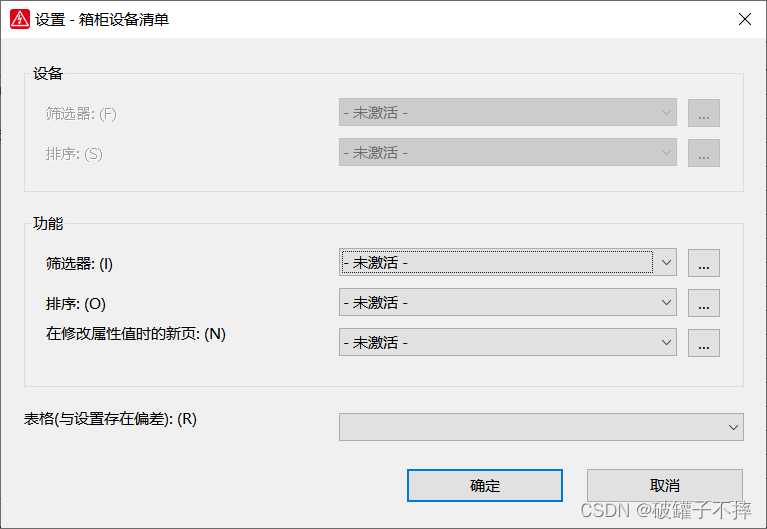

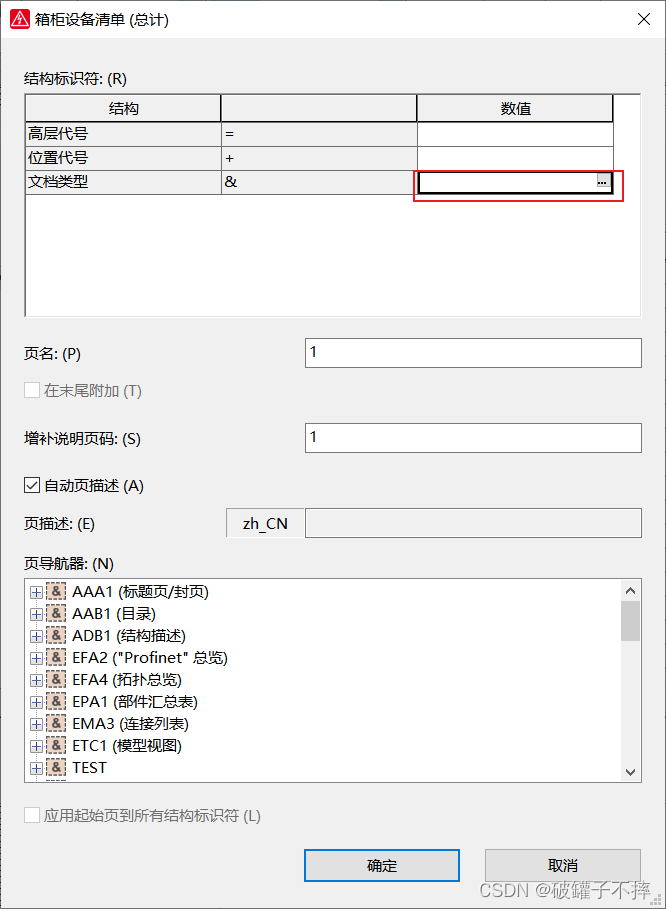

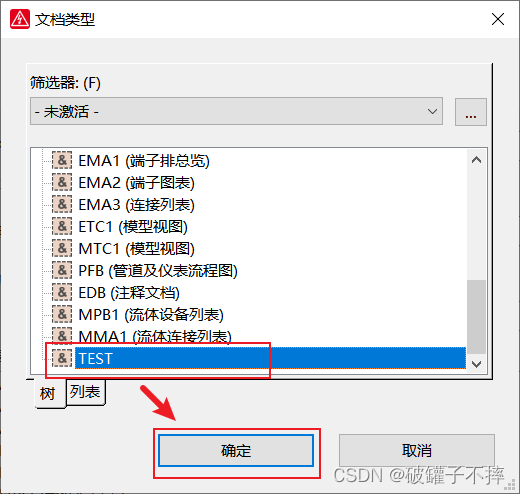

这里可以选择生成的图纸的位置。
此时可以看到多生成的箱柜清单。

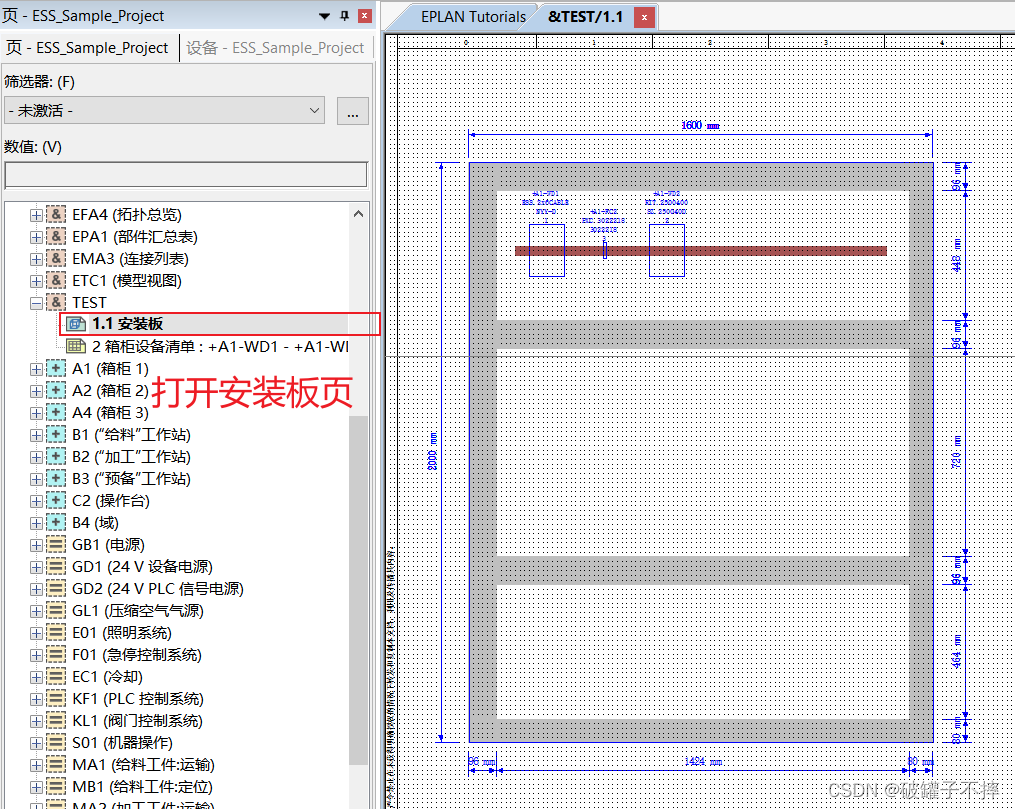

首先点击选择安装板页。
【报表】>【生成】。

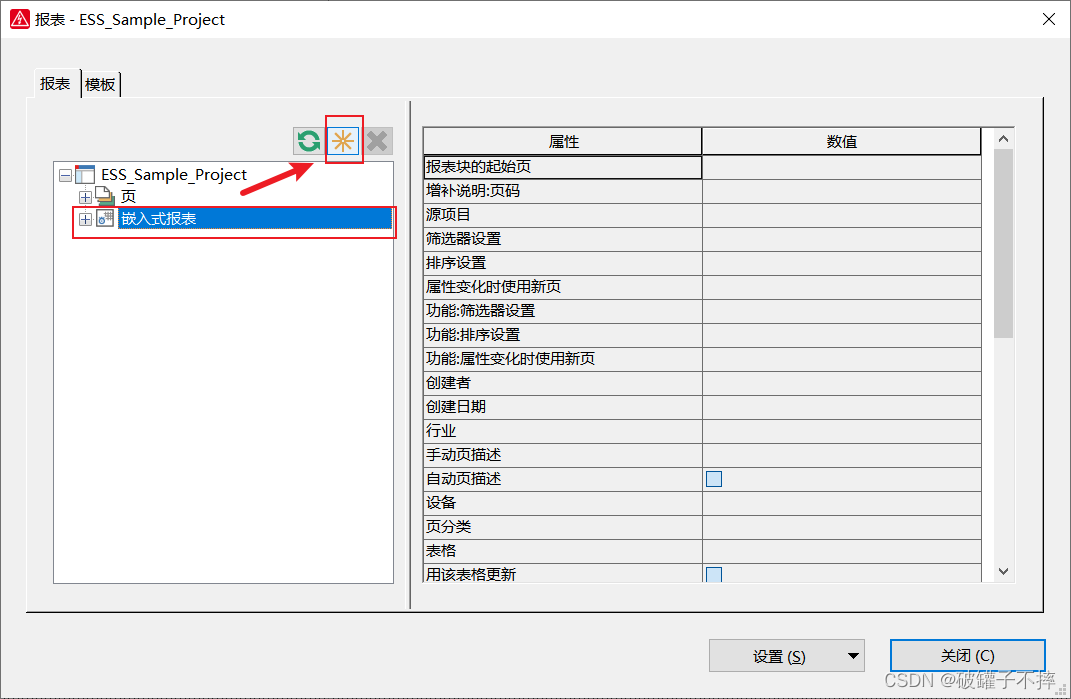

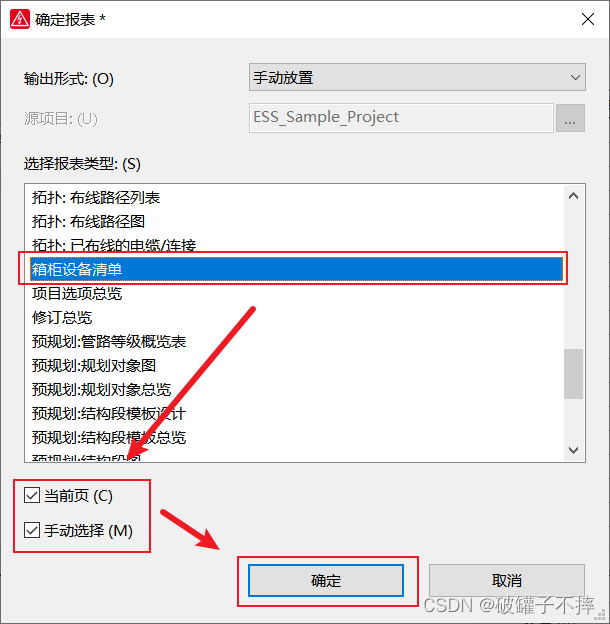

在列表中选择【嵌入式报表】>【新建】。
注意这里选择【当前页】。

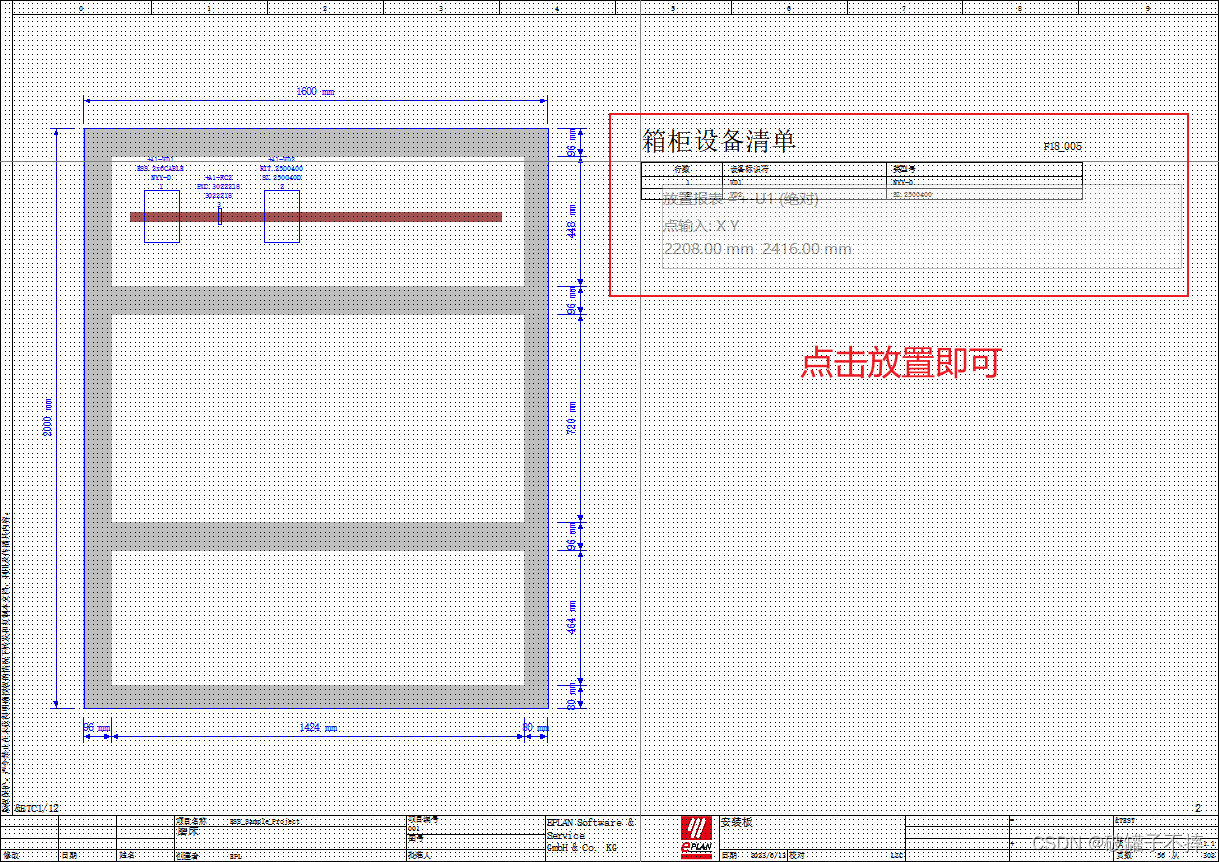

点击位置，然后放置即可。

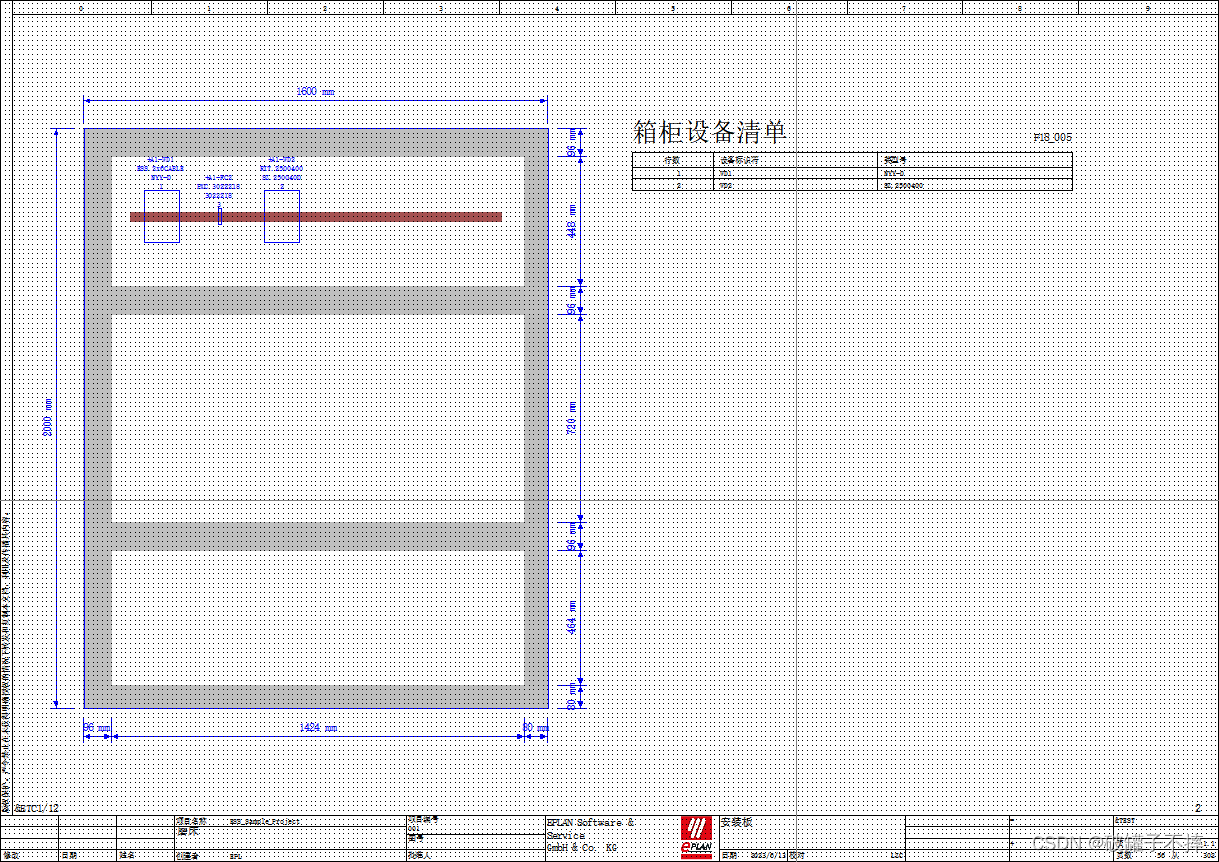

结果如图所示。

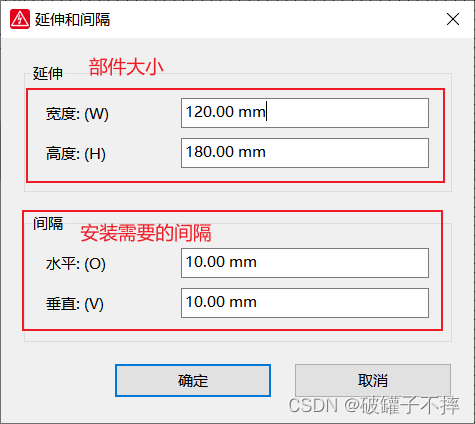

如果部件没有设置大小，在 拖拽 出去会弹出弹窗。

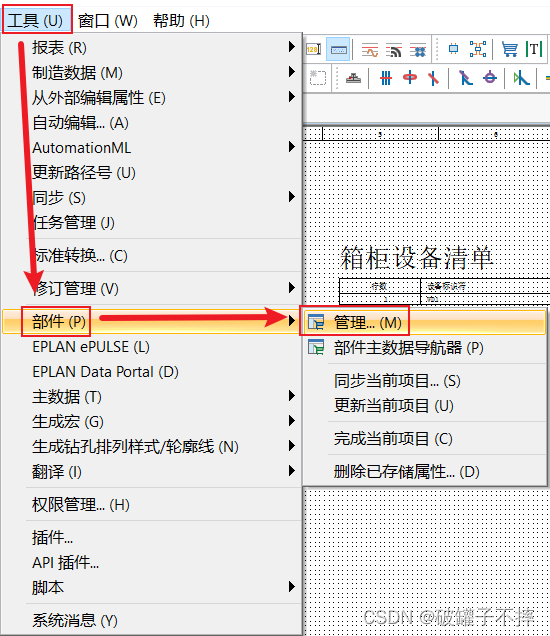

只有在部件库修改才能永久生效。

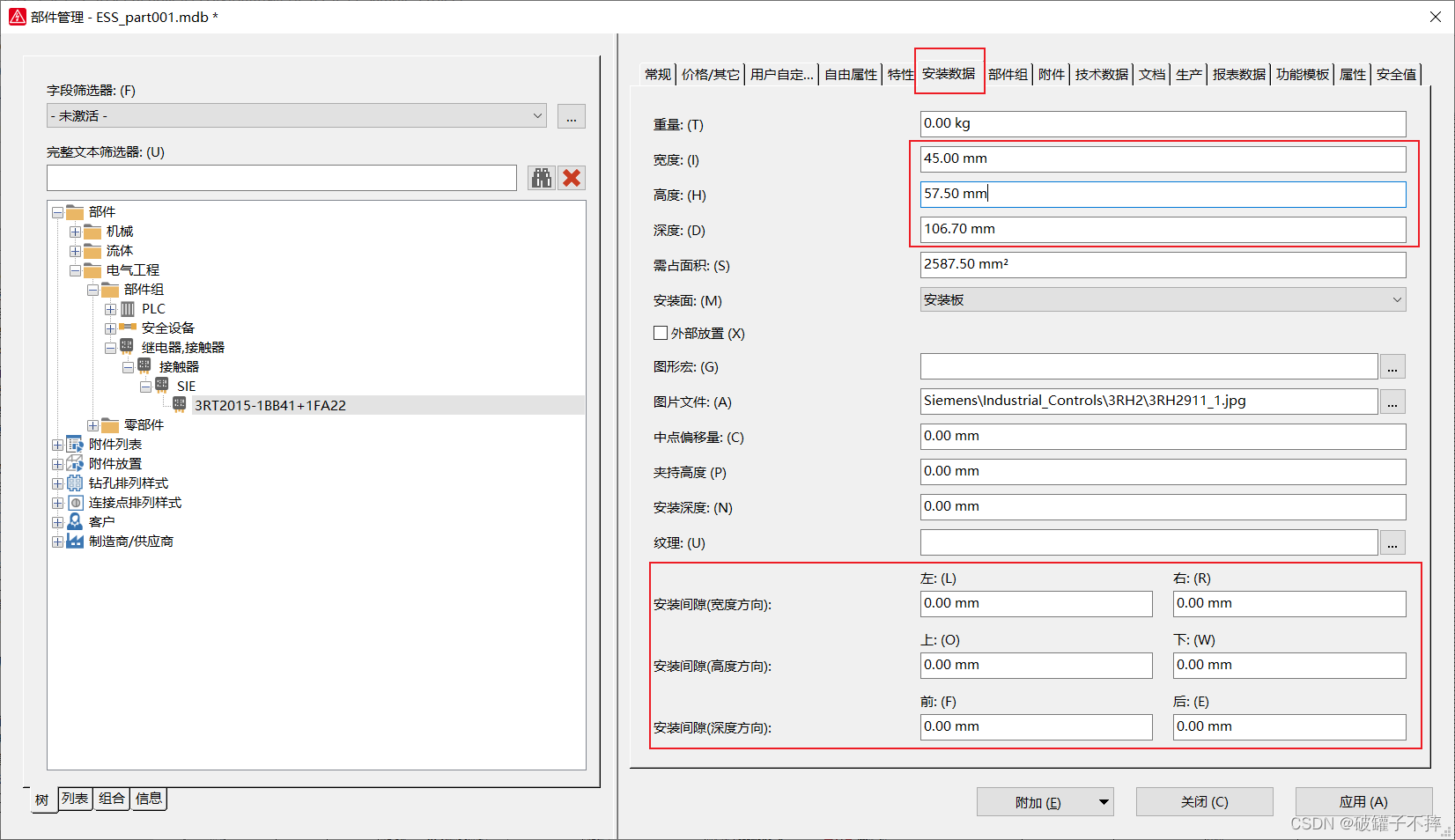

找到对应部件后，找到右边的【安装数据】里修改。

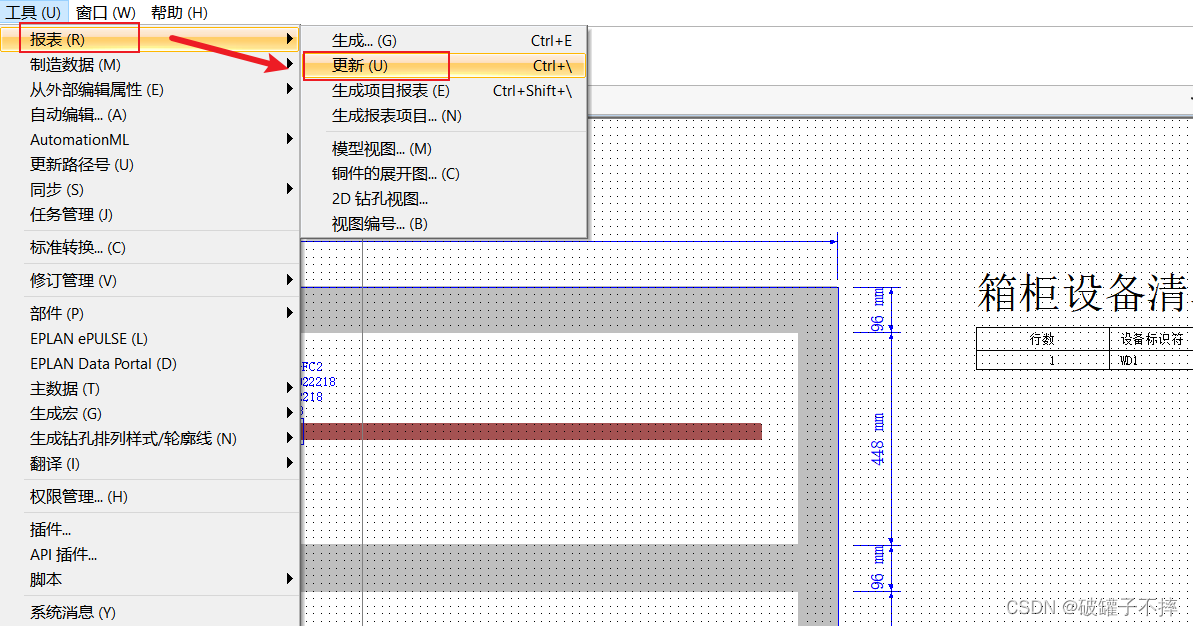

修改报表对应的图纸后，手动更新报表。
