Ansys Workbench使用中遇到的奇葩问题汇总与排查方法分享

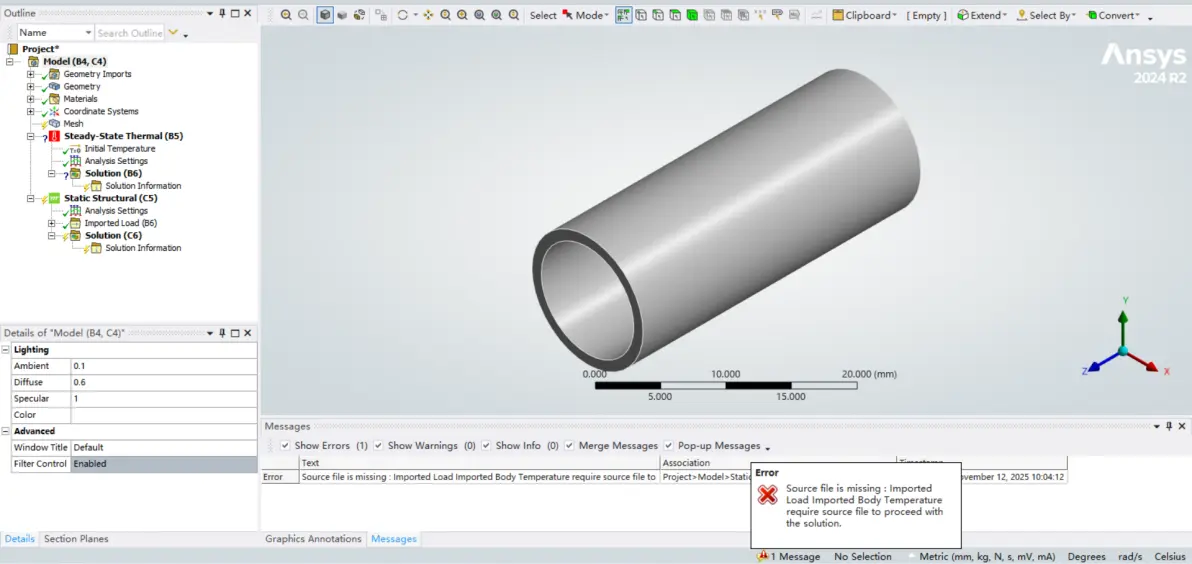

热固耦合时，打开Mechanical就会出现错误：源文件丢失，有方法解决吗

`Geometry` 导进来之后图形区什么都没有，Outline里明明有Body，点Zoom to Fit模型缩成一个点。单位问题，CAD建的时候是米制，Workbench默认单位是毫米，模型实际尺寸被放大了一千倍，屏幕上看起来就是一个像素点。`Units > Millimeter` 下面把单位改成Meter，或者导入的时候在Geometry属性里把 `Model Units` 改成跟CAD一致。

Mesh右键 `Generate Mesh` 是灰的，点不了。Outline里Geometry前面有个闪电符号，说明几何没更新。右键Geometry选 `Update`，等它跑完。更新完还是灰的，检查Geometry里面有没有导入失败的面，DesignModeler打开看一眼，红色高亮的就是坏面，修完再回Workbench。

材料参数填了，求解结果还是按结构钢算的。Engineering Data里加的材料在Outline里要手动Assign到每个Body上，不Assign的话求解器用默认值。选中Body，Details里 `Material > Assignment` 下拉选你建的材料。装配体的话每个零件单独Assign，别指望自动继承。

`Contacts` 自动生成之后全变成Bonded，该滑动的粘住了。`Connections > Contacts` 右键 `Create Automatic Connections`，默认容差0.1mm，间隙大于这个值的两个面不会被识别成接触对，反而变成Bonded连在一起。手动把该滑动的接触对Type改成Frictional或者Frictionless，摩擦系数在Details里给。

求解报 `AnsysWBU.exe 遇到问题需要关闭`，先看项目路径有没有中文或者空格，Workbench的临时文件路径对中文支持不好，把项目存到D盘根目录下面纯英文文件夹里。路径没问题的话看内存，求解器占用的内存超过物理内存会直接崩，任务管理器盯着点，接近满的时候加内存或者简化模型。

Mechanical里选面选不中，鼠标点上去高亮的是别的面。显示模式切到 `Wireframe` 或者 `Hidden Line`，实体模式下被遮挡的面选不到。或者用 `Face Selection` 工具栏里的 `Box Select`，框选比点选准。选不中的面如果是同一个位置有两个面叠在一起，用 `Named Selection` 先建组，后面按组选。

后处理Probe查出来的数值跟云图对不上，云图显示的是节点解，Probe显示的是单元解，两个插值方式不一样。Probe的时候在Details里把 `Result Selection` 改成 `Node` 或者 `Element`，跟云图保持一致。应力集中区域节点解和单元解差20%都正常，看趋势用云图，看具体数值用Probe加节点解。

Workbench界面卡死，点哪都没反应，任务管理器里AnsysWBU.exe占用CPU 100%。后台还在算，界面线程被阻塞了。等它算完，或者结束进程重新打开。频繁卡死的话更新显卡驱动，Workbench的图形渲染对驱动版本敏感，老驱动跑新版本经常出这种问题。
