做IC版图设计，必不可少的环境搭建，是在Linux上进行开发，此类的安装教程网上比较少，中间也是碰到各种问题！

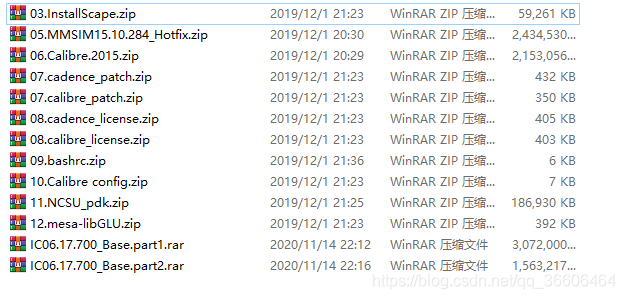

安装需要的文件：https://pan.baidu.com/s/1026DfSOJda5pxFYvunrVsQ     提取码：iehy

参考两位前辈的安装教程

       （1）Cadence IC设计环境搭建（IC617+MMSIM151+Calibre2015） (新手教程) ：https://blog.csdn.net/qq_40987215/article/details/104722352

（2）用CentOS 7安装cadence搭建适合IC Design的科研环境（二）——操作系统的相关配置 ：https://blog.csdn.net/maxwell2ic/article/details/52162808

（3）用CentOS 7安装cadence搭建适合IC Design的科研环境（四）——IC617、MMSIM151、calibre2015安装过程step by step：https://blog.csdn.net/maxwell2ic/article/details/52162886

这里我是用真机安装的CentOS7.8系统，所以虚拟机的安装教程就不再去阐述了，可参考上面那个链接；

有一点要明说的是，上面 Cadence IC设计环境搭建（IC617+MMSIM151+Calibre2015） (新手教程) 这个链接里给的下载安装包04.IC06.17.700_Base压缩包在解压时出现问题，有文件损坏。

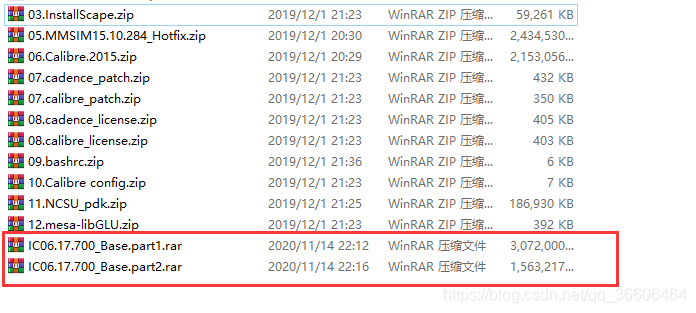

千方百计找到一个资源文件，请大家好好珍惜，以供分享学习。由于网盘上传单个文件大小限制，分成了两个压缩卷，在Windows上就可以把它解压，任意解压其中一个即可实现被分开的压缩卷合并。

**************************************************************************************************************************************************

这里跳过VMware和虚拟机上安装CentOS7的过程，如果需要了解实体机怎么安装CentOS7，可以参考前面我所整理的 Win10和CentOS7.8双系统安装，

还有实体机的wifi驱动的问题，ntfs格式U盘识别的问题。（做个有心之人，也做一下记录，也给入坑寻找资源的小伙伴提供一个参考资料）

**************************************************************************************************************************************************

前提条件

       电脑能连上网络

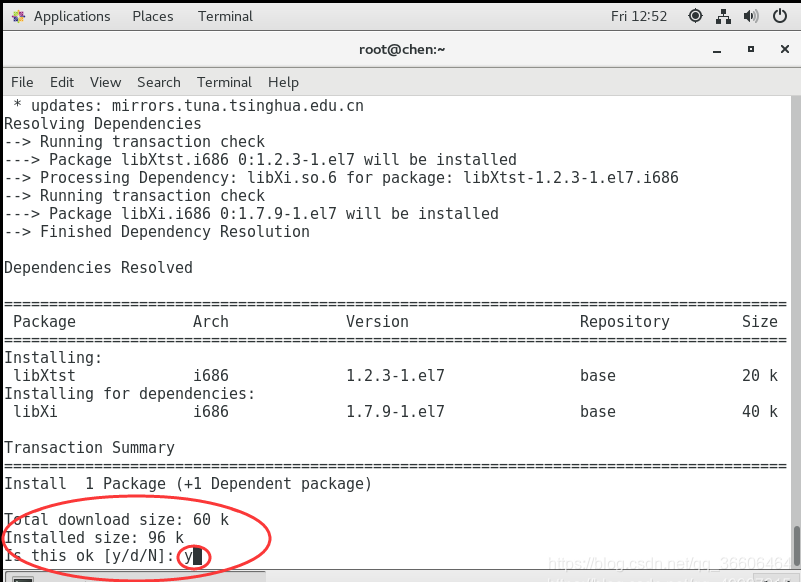

在桌面右键---“Open Terminal”可打开终端（root权限下进行），如果出现  Is this ok [y/d/N]：输入y，回车。

安装相应的库文件

这些库都是cadence安装需要的环境配置。（以下命令都在root权限下进行）

下面这些库是装MMSIM需要的

*******************************************

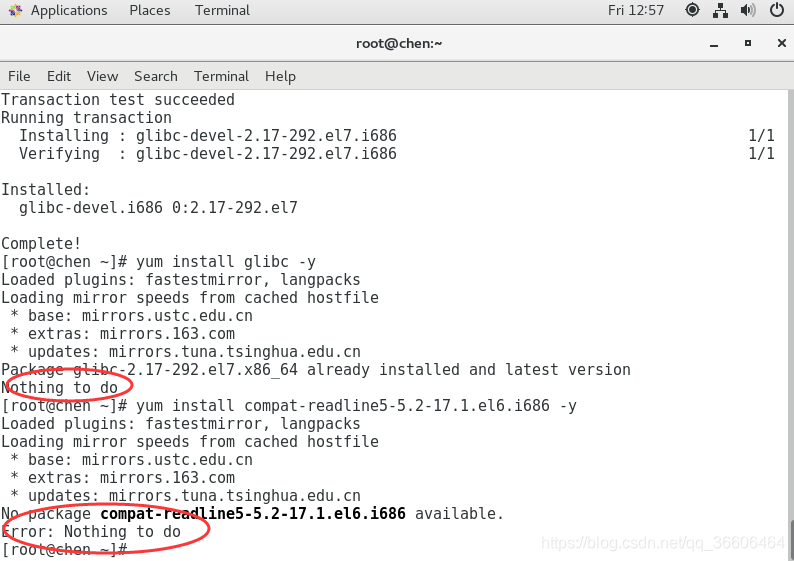

这里是将有可能用到库都写出来了，中间可能会有一些库已经安装，显示Nothing to do或者No package available可以不用管

*******************************************

建立链接

*******************************************

看到这里不要着急跟着往下进行，前两个软连接视情况要先做好备份，因为后面你可能需要还原回未修改链接的样子，第一步安装软件的时候可能你会出现对应安装磁盘为 0 byte的情况。

到那一步骤，我会贴图说明

*******************************************

*******************************************

注意：就是上面这两个链接，这个问题困扰了好久，最后找的问题在第一个链接上，最好这两个都不用去管它，直接跳过它们！！！

*******************************************

tmp文件权限修改

chmod 755 /usr/tmp

chmod设置/usr/tmp的属性，此行意思为设置/usr/tmp为文件拥有者可读可写可执行，同用户组的权限为可读可执行，其他用户权限为可读可执行

yum更新（此过程更新比较久，耐心等待！），过程中要输入一次“y”，然后回车。

yum update

完成后重启

reboot

----------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------

安装IC设计软件

开始安装之前，先建立安装目录：

其中-p参数是直接建立父目录。因为IC617和MMISM151会自己建立安装目录，所以在这里没有建相关目录。而calibre则是默认安装在安装包所在的目录下，所以需要提前建立。

由于安装包全部都已经解压完毕，所以省去了解压的过程，直接开始安装过程

安装InstallScape

将03.InstallScapeI下的Scape04.23-s010lnx86.t压缩包复制到/opt/cadence/installscape

在installscape文件夹内打开终端，在终端执行解压命令（不能用linux直接解压，必须通过命令）：

zcat IScape04.23-s010lnx86.t.Z | tar –xvf-

启动InstallScape

sh /opt/cadence/installscape/iscape/bin/iscape.sh

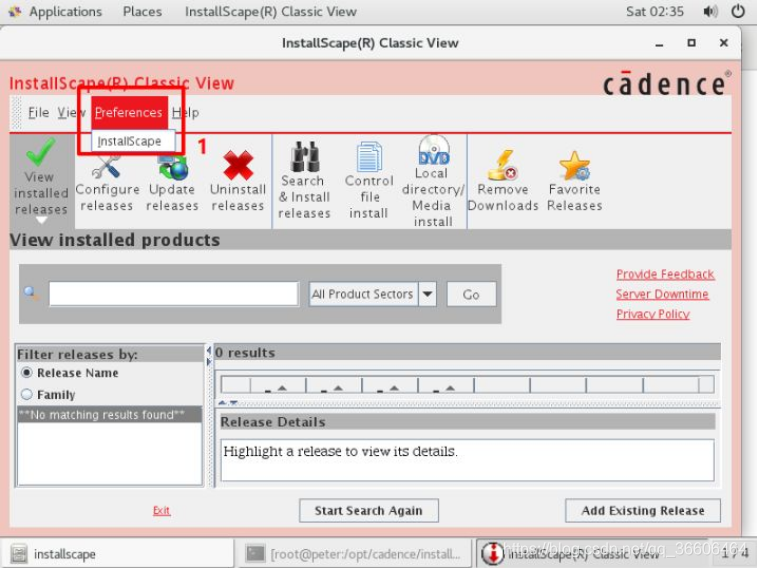

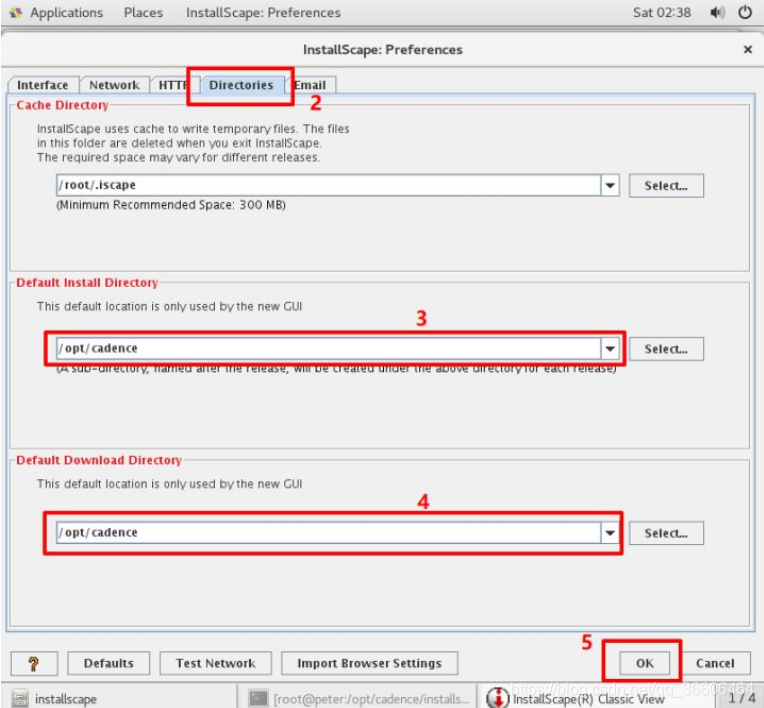

设置默认安装位置

安装Cadence IC617

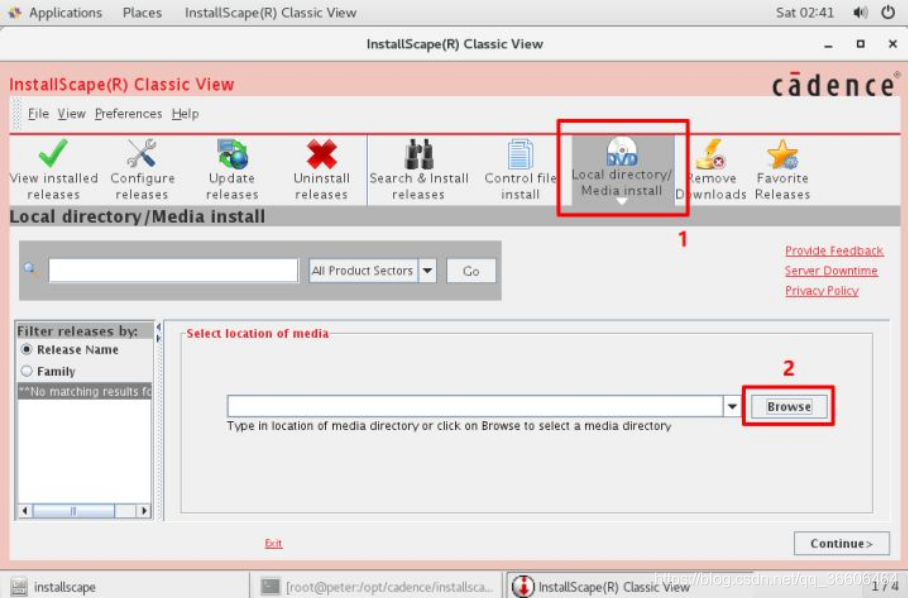

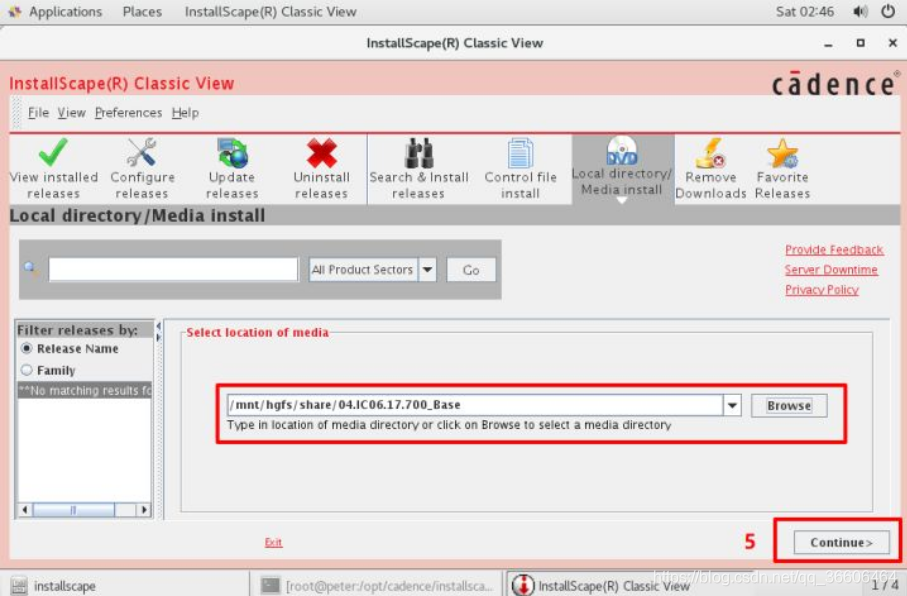

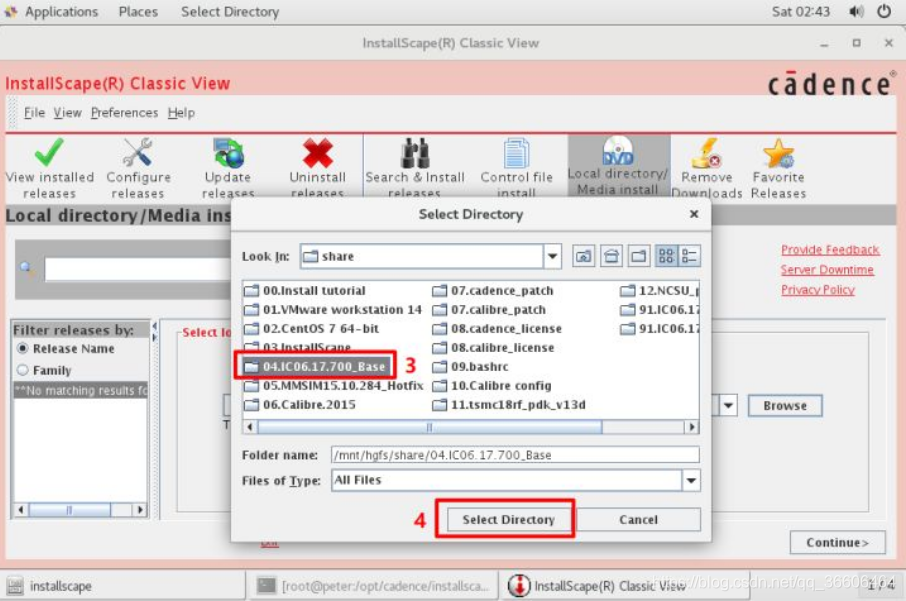

点击“Local directory/Media install”----“Browse”并选择安装文件所在的文件夹04.IC06.17.700_Base，确认路径的正确然后点“Continue>”

这里的图我就直接借用了，上面已经说过他这个上面分享的04.IC06.17.700_Base存在文件损坏的问题，只要解压新找到的IC06.17.700_Base.part*.rar即可。

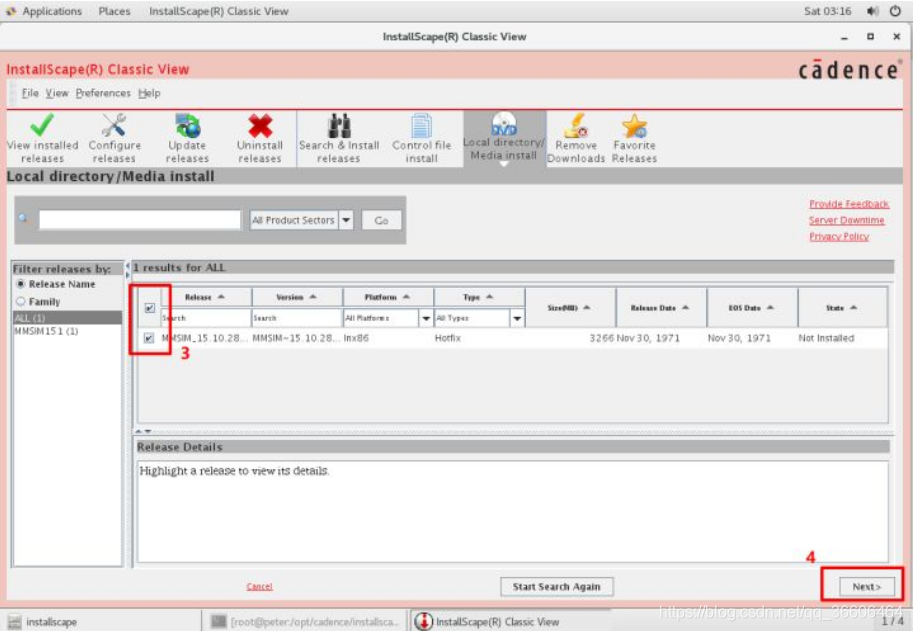

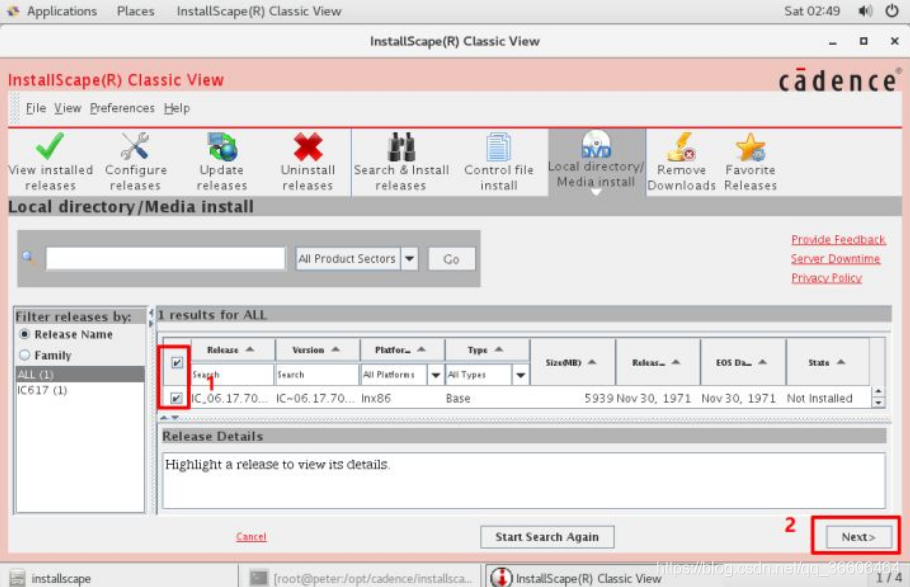

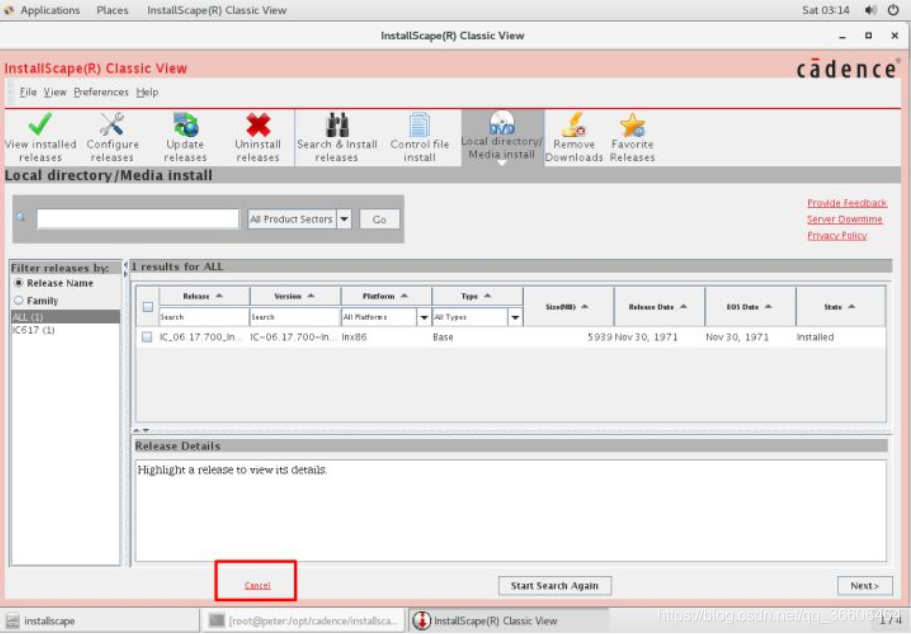

勾选要安装的软件，选择“Next”

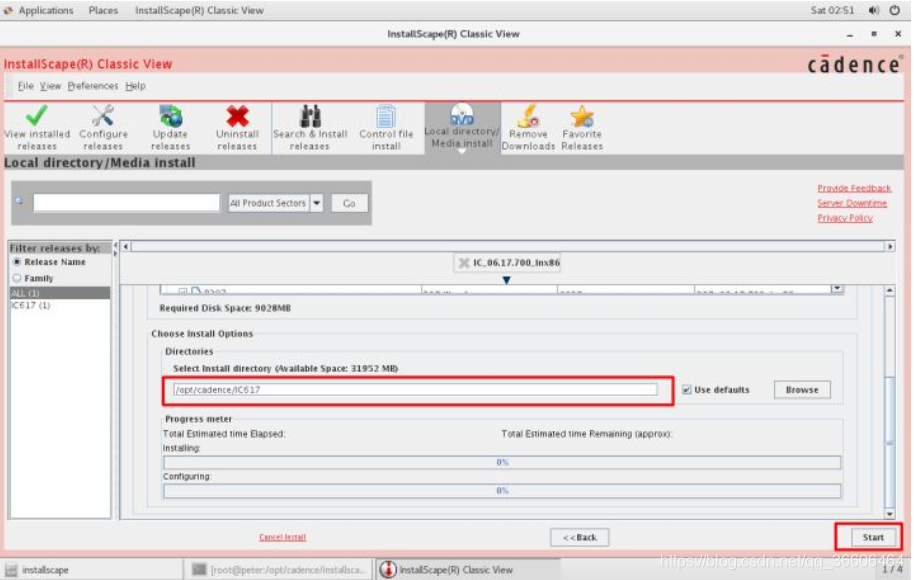

确认安装的路径，点击“Start”开始安装

***************************************************************************************************************************

问题来啦！！！

在建立链接那块，按照他们写的安装教程做一遍后，

会出现：

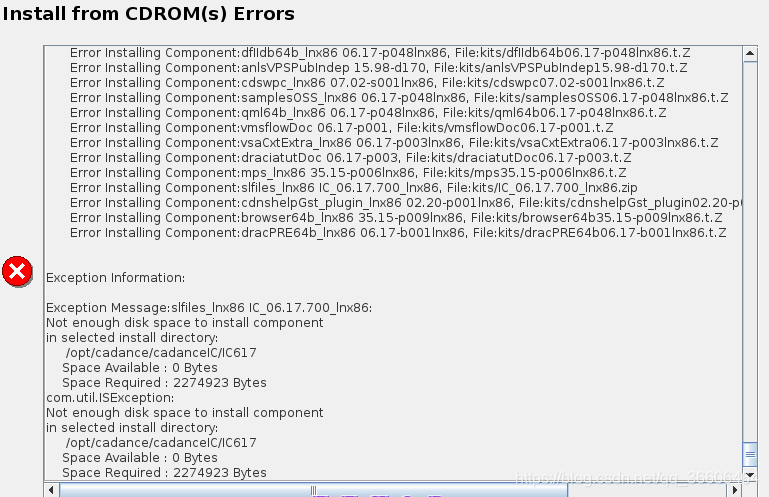

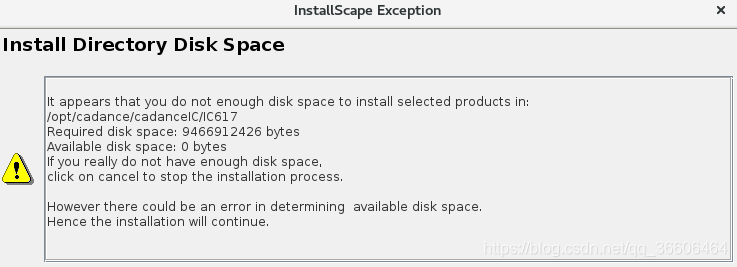

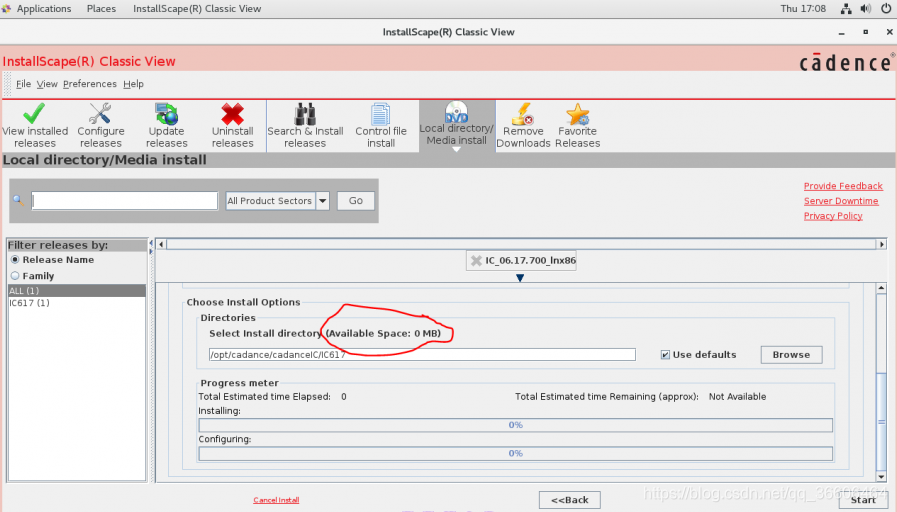

installscape 提示安装空间为0byte!

       原因：awk未配置OK

       解决：ln -s /usr/bin/awk /bin/awk  实测无效

       修正为：ln -s /usr/bin/awk /bin/gawk

                  ln -s /bin/awk /bin/gawk

**************************************************************************************************************************

所以上面那个链接，在装完系统后，到这一步的时候不要先着急去执行语句，看文件是否已经链接完成。如果执行第一条语句后提示awk已经存在链接关系，不要去删除awk文件，再去执行他们安装教程里的第一条语句。

实在不行再按这个解决办法执行，或者跳过（我跳过是因为，系统本就按修正的结果配置好的，所以awk那条ln不必执行！！！）

***************************************************************************************************************************

如果上诉这个问题已经解决，可以接着往下进行！！！

然后基本上就是各种下一步，各种y。

注意这一步选2

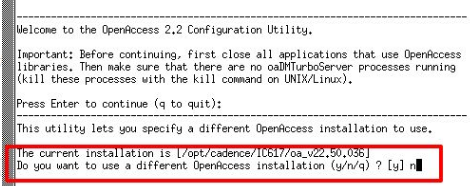

注意这一步选n，不要更改OA的默认安装位置

其余步骤一律回车，直至安装完成

安装MMSIM151

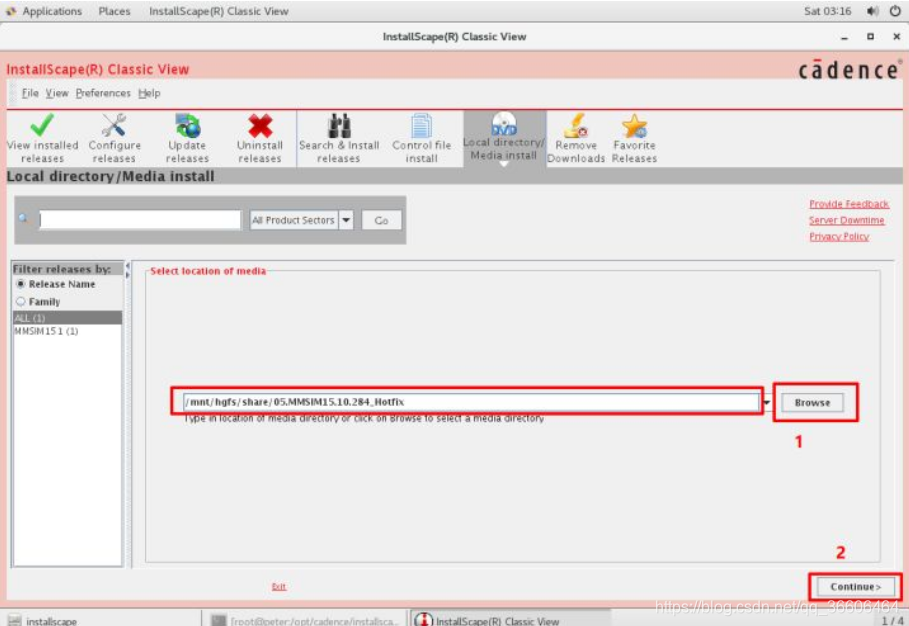

安装过程与IC617类似，选择安装文件夹所在的05.MMSIM15.10.284_Hotfix

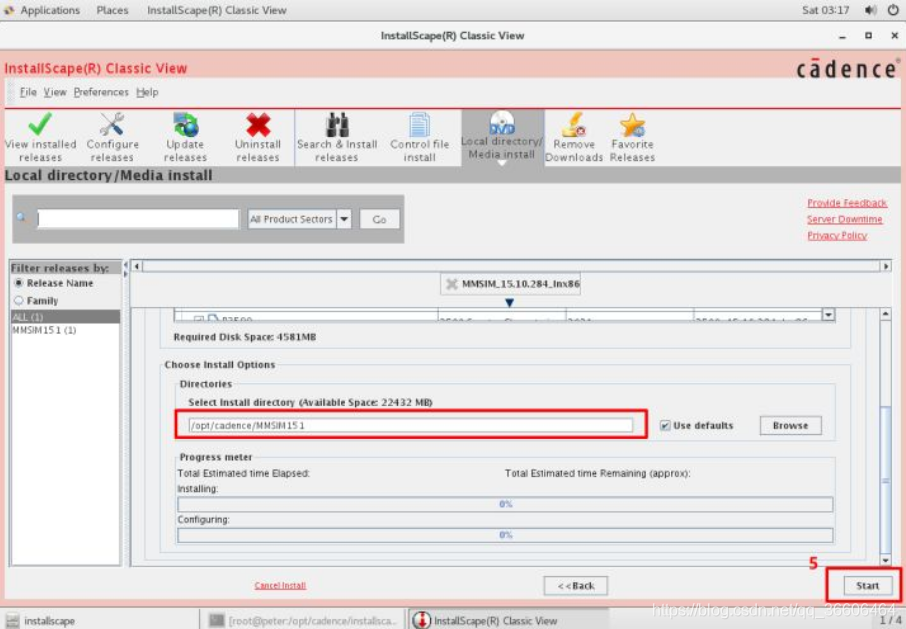

确认安装目录，点击“Start”开始

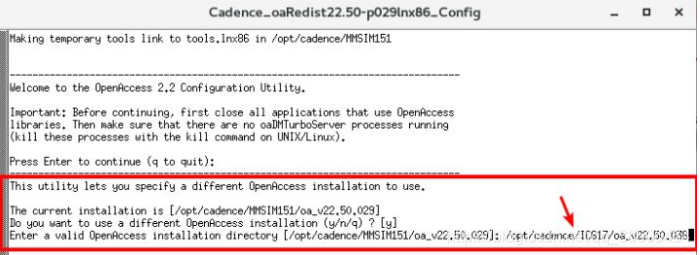

不同的地方在于，在这里OA目录要设置为之前IC617的OA目录

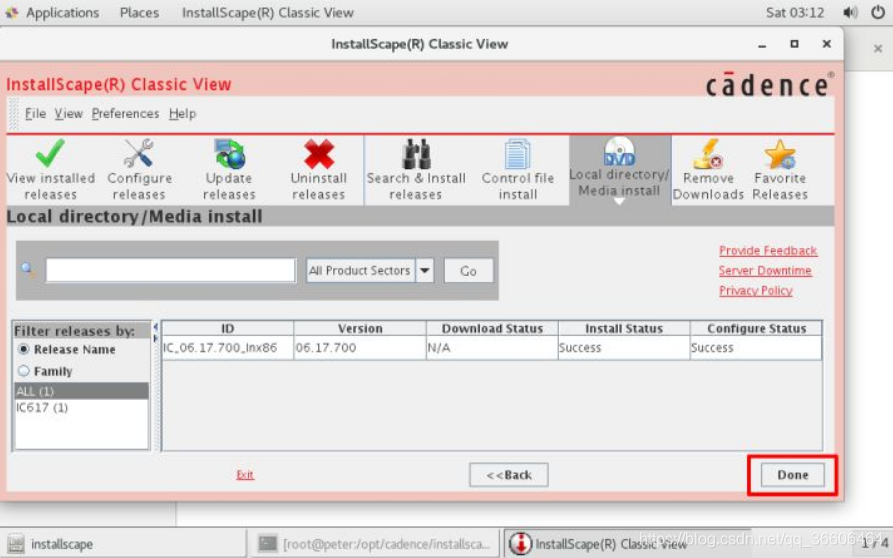

点击“Done”完成完装，退出InstallScape

安装Calibre2015

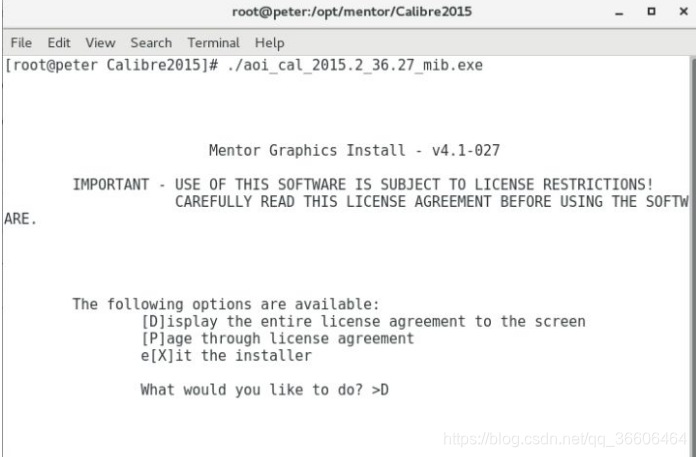

将05.Calibre.2015文件夹下的aoi_cal_2015.2_36.27_mib.exe拷贝至/opt/mentor/Calibre2015目录下，在该目录下打开Terminal执行：

./aoi_cal_2015.2_36.27_mib.exe

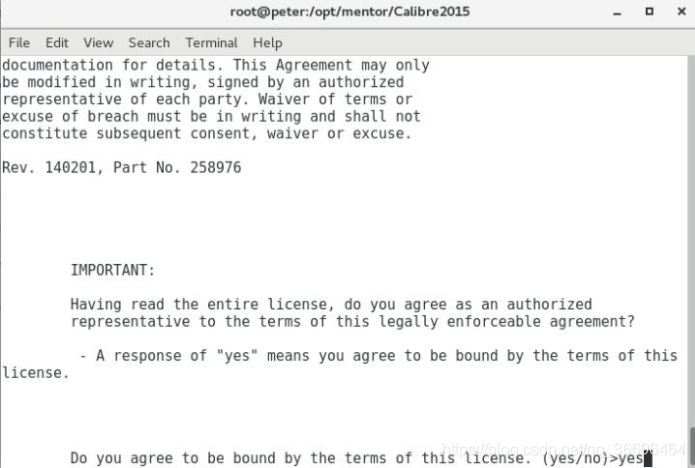

输入“D”----“yes”，等待安装完成

打补丁

进入/mmt/hgfs/share/07.cadence_path目录，打开终端

给IC617打补丁

./cadence_patch.sh /opt/cadence/IC617

给MMSIM151打补丁

./cadence_patch.sh /opt/cadence/MMSIM151

将08.calibre_patch文件夹下的文件复制到以下目录，/opt/mentor/Calibre2015/aoi_cal_2015.2_36.27，在目录中打开终端，执行：

配置IC设计环境

安装license

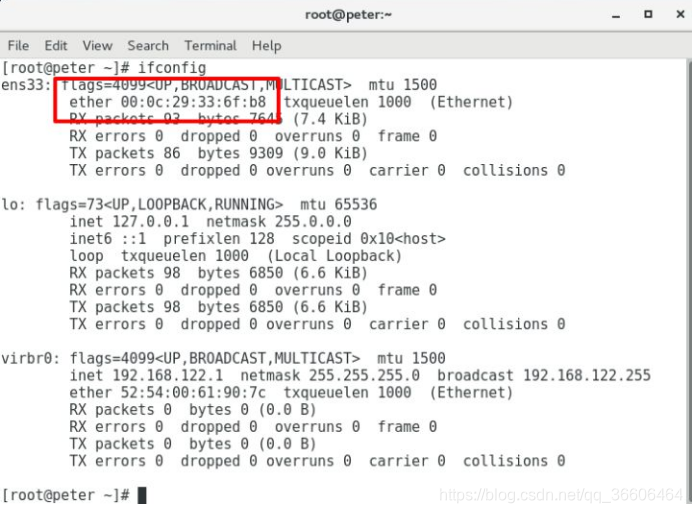

首先获得网卡物理地址：

ifconfig

如下图所示，地址为：000c29336fb8

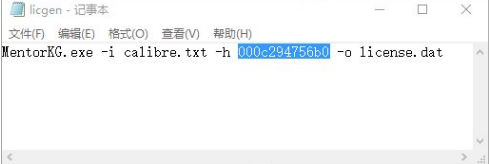

在windows下，在08.calibre_license目录下，使用记事本打开licgen.bat文件，将中间的字符串替换为第（1）步获得的地址，保存

以管理员身份运行licgen.bat，则自动生成license.dat文件

已知在Win10系统下，即使运行不报错，也很大概率无法生成license.dat，我是在Win7系统中生成的，若遇到无法生成的问题，可以换系统尝试。（或者在win7虚拟机下生成）

在/opt/mentor下新建文件夹license，将 08.calibre_license下刚生成的licens.dat文件复制到该文件夹下

而cadence的license.dat文件在08.cadence_license文件夹下，直接复制到/opt/cadence/IC617/share/license目录下

环境变量的配置

环境变量需要设置的内容在09.bashrc的bashrc文件内，双击打开后全选，复制。

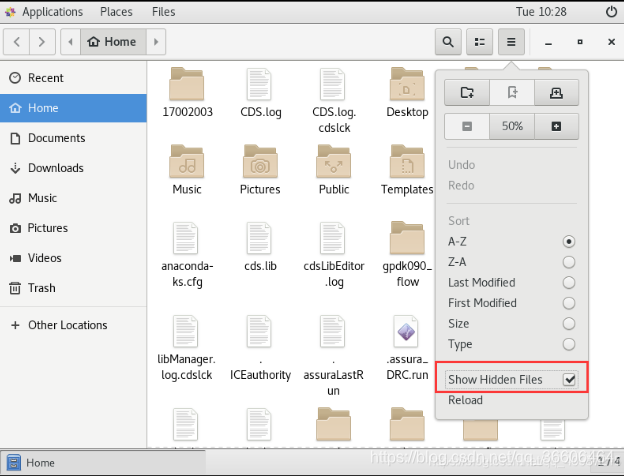

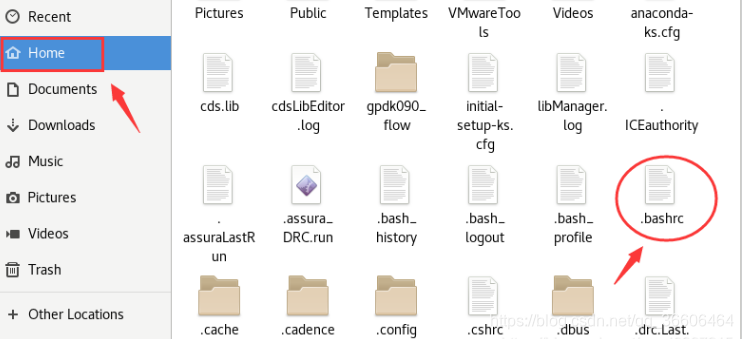

进入/home/𝑢𝑠𝑟𝑛𝑎𝑚𝑒目录或者直接是𝐻𝑜𝑚𝑒，这里  usrname 目  录  或  者  直  接  是 Home ，  这  里  usrname是普通用户的用户名，例如我的是/home/CHEN或者是Home下（最好是两个路径的都改）选择显示隐藏文件

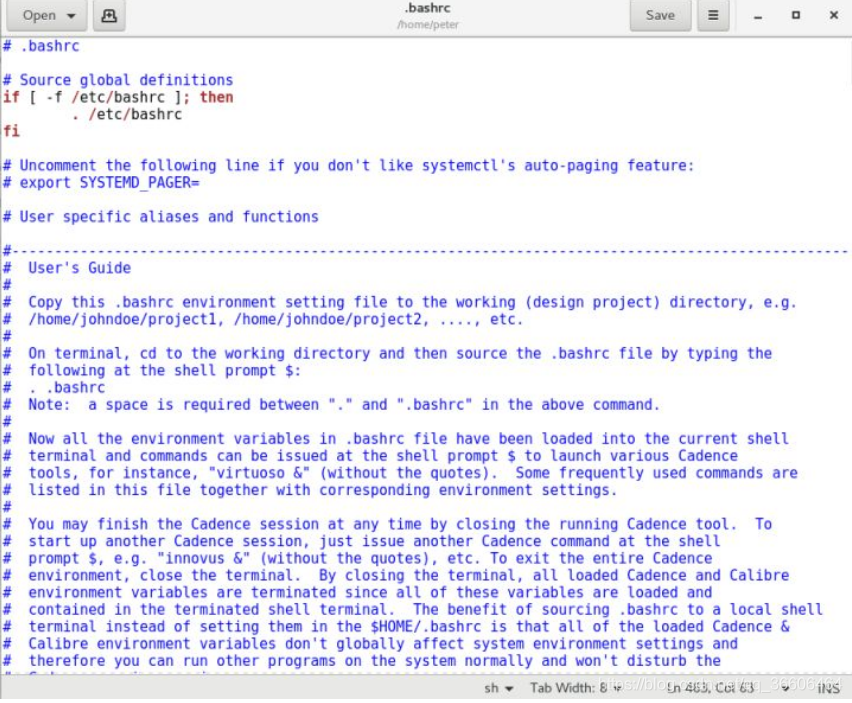

双击打开.bashrc，将刚刚复制的内容粘贴到最后，点击“Save”保存

打开之后自己看着里面大概能猜出来什么意思，主要要改的就是

大概就只需要改列举的这几个，总之就是要改成你对应的安装目录，还有license放的位置，具体你根据自己的情况改就行了。里面还有很多其他软件，我们没有装，不管。

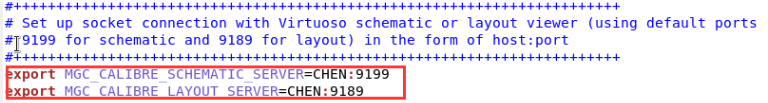

注意找到这行，将SERVER修改为自己的主机名（在安装Centos7时输入的）否则运行Calibre会出错

环境变量的设置往往是大坑！！！！！！直接复制粘贴别人写好的，由于路径、名字不一样很可能会出现不适用的情况，然而仔细看的话还是能猜的出大概意思，主要是设置路径等变量，很多时候可以根据情况自行修改。（如果是按照上述步骤安装，环境变量路径基本没问题。）

****************************************************************************************************************************************

另外关于环境变量的配置：

有的是将.bashrc放在工程目录下，运行前再加载，这样就不会影响系统其它软件的运行环境

有的是直接修改/etc/profile文件修改全局环境变量，任意用户登录时都会加载

我这里是写到指定用户的.bashrc文件下当登录时自动加载，也就是下面的Home里。

集成Calibre开发环境

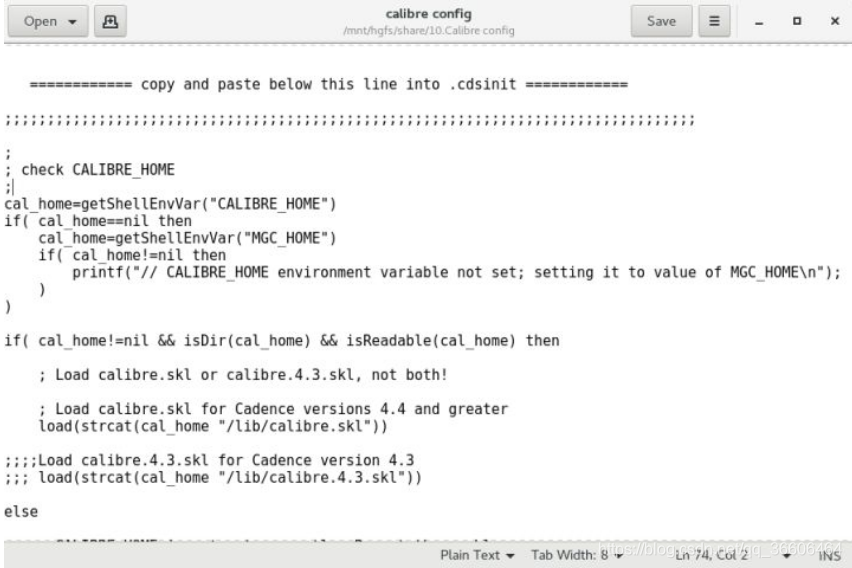

Calibere开发环境的集成需要在cdsinit中加入相关的代码，10.calibre_config文件夹下的calibre_config文件给出了需要复制的代码，由于工艺库文件时一般自带有cdsinit文件，可以直接复制代码段至工艺库的cdsinit文件中

运行Virtuoso

在home目录中新建一个Eda目录用于存放工程文件，在目录中右键打开终端：

virtuoso &

启动时若出现找不到libGLU.SO.1的问题，解决办法如下

如果出现错误：……error while loading shared libraries:libGLU.so.1:cannot open shared object file:No such file or directory，这个问题怀疑是缺少64或x86的库文件导致的，那么万里长征还差最后一步，在12.mesa-libGLU文件夹下有两个安装包可修复此问题，在此文件夹内右键打开终端：

（root权限下）

安装完毕后，再尝试启动，顺利启动完成，虽然有错误提示但不影响使用。

添加工艺库

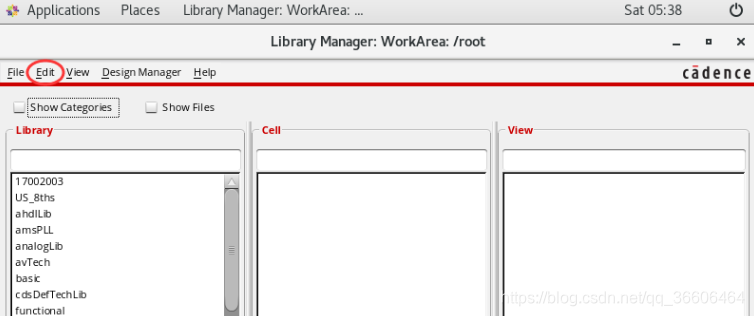

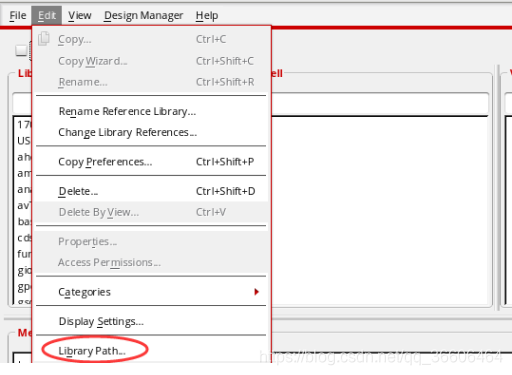

将工艺库的文件夹拷贝到Centos7虚拟机上，打开virtuoso，进入Library Manager，选择Edit---Library Path---Edit---Add Library
