去年我接了个轨交项目的活，一个转向架焊接构架，上面有四百多个弹簧连接点，每个点的刚度参数不一样。甲方给了一张Excel表，让我把四百多组参数灌进模型里跑二十个工况。
手动操作的话，每个弹簧点要进Interaction模块、找对应位置、改参数、检查方向，一个点大概三分钟。四百个点，二十个小时。二十个工况就是四百个小时。
我写了个Python脚本，读Excel、循环建模、自动提交、批量提取结果，整个流程跑完用了四十分钟。这就是二次开发在工程里的真实价值——不是炫技，是保命。
今天把Abaqus二次开发这件事从头到尾拆给你看。两条路径怎么选、环境怎么搭不报错、脚本怎么写、坑在哪里、报错了怎么查，全部讲清楚。
Abaqus二次开发就两个入口，别搞混了：
Python脚本接口 → 管的是"前后处理"。建模、划网格、提交Job、读odb结果、画云图、导出CSV。所有你在CAE界面里用鼠标点的事情，Python都能用代码替代。
Fortran子程序接口 → 管的是"求解器内核"。你用的材料本构Abaqus库里没有（比如某种新型复合材料的渐进损伤模型）、你需要一个软件里不存在的单元类型、你要定义一个随空间坐标变化的非标准载荷——这些得写Fortran。
判断标准就一句话： 你的需求是"把重复操作自动化"还是"让求解器算一种它本来不会算的东西"？前者Python，后者Fortran。别反过来。
我见过一个研究生，导师让他批量改螺栓预紧力跑三十组工况，他花两周学Fortran写了一堆框架代码，最后发现十行Python循环提交就搞定了。两周打水漂。
Abaqus内置了自己的Python解释器，跟你电脑上装的Anaconda或者官网下载的Python是两回事。版本对应关系我列在这里：
| Abaqus版本 | 内置Python版本 |
|---|---|
| 6.14及更早 | Python 2.7.x |
| 2020～2021 | Python 3.7 |
| 2022 | Python 3.8 |
| 2023 | Python 3.9 |
| 2024 | Python 3.10+ |
你的脚本必须在Abaqus自带的Python环境里跑，不能用系统Python。 因为 from abaqus import *、from odbAccess import openOdb 这些模块只存在于Abaqus的安装目录里，系统Python找不到它们。
打开VS Code → 左下角齿轮 → Settings → 搜索 python.pythonPath → 把路径改成Abaqus安装目录下的python.exe。具体路径长这样：
C:\SIMULIA\Abaqus\2022\tools\SMApy\python3.8\python.exe
【注意】 如果你装的时候改了路径，去安装目录下搜 python.exe，在 tools\SMApy 子目录里。
配好之后VS Code的自动补全和语法检查才能识别Abaqus的模块。不配的话你写 mdb.models 会标红，但其实能跑，纯粹是编辑器不认识。
abaqus cae noGUI=your_script.py。适合批量跑，不需要打开图形界面。最典型的用法。把几何尺寸、材料参数、载荷大小定义成变量，循环生成不同工况的模型。
我的做法是先把一个标准模型在CAE里手动建好，跑通一遍。然后打开工作目录下的 abaqus.rpy 文件——这个文件记录了你每一步操作对应的Python命令。把它拷出来，把里面的硬编码参数换成变量，套个for循环，就是一个参数化建模脚本。
这个.rpy文件是新手最大的宝藏。 你不需要背API，你只需要在CAE里手动操作一遍，然后去看.rpy里生成了什么代码。
我常用的一个脚本逻辑：遍历Part下所有单元，取每个单元的节点坐标，算边长极值比（近似长宽比），超过阈值的单元编号写入CSV。核心代码：
from abaqus import *
from abaqusConstants import *
import math
def check_mesh_quality(model_name, part_name, threshold=5.0):
part = mdb.models[model_name].parts[part_name]
bad_list = []
for elem in part.elements:
nodes = elem.getNodes()
coords = [n.coordinates for n in nodes]
edges = []
for i in range(len(coords)):
for j in range(i+1, len(coords)):
dist = math.sqrt(sum(
(coords[i][k]-coords[j][k])**2 for k in range(3)
))
edges.append(dist)
if min(edges) > 0:
ar = max(edges) / min(edges)
if ar > threshold:
bad_list.append(elem.label)
print("Bad elements: %d" % len(bad_list))
return bad_list
跑完之后拿着bad_list回Mesh模块用 Mesh → Verify 高亮这些单元，逐个修。比肉眼盯着看一百万元素的模型强一万倍。

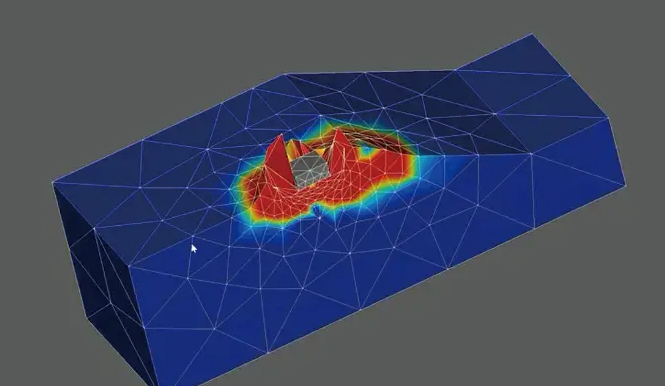

这个需求在提交计算之前做质量校核时经常碰到。三种拿法：
Total mass of model，后面那个数就是。包含集中质量点，最完整。mdb.models['Model-1'].parts['Part-1'].getMassProperties()，返回体积、质量、质心坐标。但注意，这个方法不包含通过Point Mass/Inertia定义的集中质量，得自己手动加。
ImportError: No module named abaqus你在系统Python里跑脚本，或者VS Code的解释器没指对。
排查： 打开终端，敲 where python（Windows）或 which python（Linux），看当前用的是哪个解释器。如果不是Abaqus目录下那个，改环境变量或者改IDE配置。
解决： 用Abaqus Command窗口执行，或者在VS Code里确认解释器路径指向 ...\tools\SMApy\python3.x\python.exe。
Abaqus Error: the journal file contains errors你的.rpy文件或者脚本里有语法错误。最常见的是Python 2和Python 3语法混用。
典型翻车： Abaqus 6.14用Python 2.7，你写了 print("hello")，在2.7里print是语句不是函数，不带括号也能跑，但加了括号在某些上下文里会出问题。反过来，2022版用Python 3.8，你写了 print "hello" 直接语法错误。
解决： 确认你的Abaqus版本对应的Python大版本号。6.14及之前用Python 2语法，2020及之后用Python 3语法。脚本开头加一行注释标明适用版本，团队协作的时候别人才不会踩你的坑。
这个最阴险。代码没报错，但生成的模型少了个约束、材料属性赋错了Part、网格种子没生效。
排查思路： 在脚本关键节点插入 print 语句，把变量值打出来。比如赋完材料之后 print(section.name)，确认截面名对不对。建完网格之后 print(len(part.elements))，看单元数量是不是你预期的。
进阶手段： 用 session.journalOptions.setValues(replayGeometry=COORINATE) 让.rpy记录更详细的几何操作坐标，方便对比。

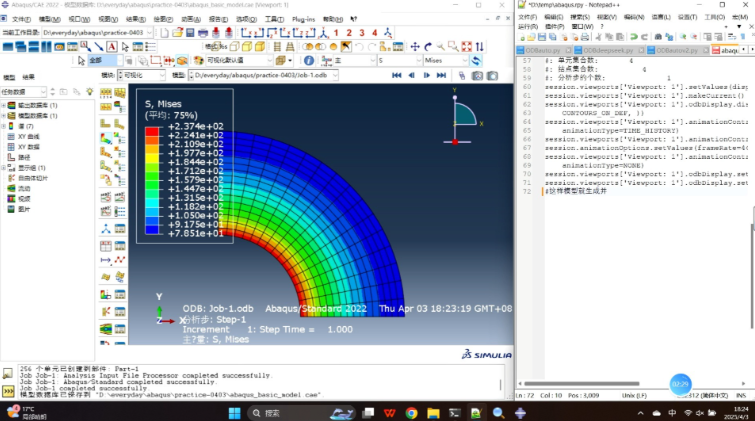

1. mdb对象和odb对象的索引规则不一样。
CAE模型操作走 mdb，单元编号、节点编号是 1-based（从1开始）。读odb结果文件走 openOdb，返回的列表是 0-based（从0开始）。混了就会差一个元素，数据对不上，查半天查不出来。
2. 大模型遍历单元极慢。
一百万元素的模型，你for循环逐个取节点坐标算质量指标，能跑十几分钟。解决办法：限定Element Set只检查你关心的区域，或者把坐标提取出来用NumPy做向量化运算。
3. 脚本路径里不能有中文和空格。
Abaqus的Python解释器对非ASCII路径支持很差。你的.py文件放在 D:\仿真项目\版本2\ 这种目录下，大概率报文件找不到。老老实实用纯英文路径。
4. 每次CAE崩溃或者强制关闭，.rpy文件会截断。
如果你正在用.rpy学习代码，CAE崩了，最后几步操作的记录可能丢失。养成习惯：重要操作前先手动备份一份.rpy。
5. 用 session.viewports['Viewport: 1'].setValues() 这类GUI操作时，CAE必须在前台。
命令行模式（abaqus cae noGUI=xxx.py）下调用视图操作会报错。如果你的脚本里有画云图、保存图片的操作，必须用 abaqus cae script=xxx.py 带图形界面启动。
create_material()、assign_section()、submit_and_monitor()。下次新项目直接import，不用从头写。type 参数换成了枚举常量），不测直接上生产线会出事。
