Abaqus材料破坏准则设定、构件失效判据与损伤位置可视化

ABAQUS软件操作教程：破坏准则设置与构件破坏分析

背景铺垫

步骤颗粒度细化

• 接触/绑定调整容差（几何层面）
• 操作：在Interaction模块编辑接触对或Tie约束时，勾选"Specify tolerance for adjustment zone"，输入值需大于接触面初始最大间隙但小于最小单元尺寸。
• 为什么这么做：此操作用于强制闭合微小缝隙，避免初始不收敛。
• 界面视觉指引：在接触对或Tie约束的属性中找到“Tolerance”选项卡。

• 求解器残差控制（算法层面）
• 操作：在Step模块点击Other > General Solution Controls > Edit，选择Analysis=DISCONTINUOUS或自定义，调整力（Force）和位移（Displacement）的收敛系数。
• 为什么这么做：调整收敛系数控制算法在求解过程中的精度和收敛速度。
• 界面视觉指引：在“Solution Controls”对话框中找到“Convergence Tolerance”选项卡。

• 关键字直接定义
• 操作：在.inp文件中添加CONTROLS, PARAMETERS=FIELD或CONTROLS, ANALYSIS=DISCONTINUOUS配合具体参数值。
• 为什么这么做：直接在输入文件中定义，精确控制迭代容差和最大尝试次数。
• 界面视觉指引：使用文本编辑器打开.inp文件，在相应位置添加关键字。

参数变体

• 调整容差数值原则：调整区容差设为模型特征尺寸的1e-3~1e-2倍，或略大于实际测量间隙。
• 求解控制策略：若残差震荡不降，增加最大迭代次数或微调容差因子；若残差停滞，优先检查刚体位移、网格畸变或材料软化。

避坑深度

常见失败原因对照表

| 错误现象 | 解决路径 |
| --- | --- |
| 初始不收敛 | 检查接触调整容差设置，确保值合适 |
| 残差震荡不降 | 调整收敛系数，增加最大迭代次数 |
| 残差停滞 | 检查模型设置，如刚体位移、网格畸变或材料软化 |

ABAQUS木质破坏算例

核心建模策略

• 材料属性：定义为正交各向异性，输入三个主方向的弹性常数。
• 破坏准则选择：简单模拟使用Hill屈服准则，高精度模拟编写UMAT/VUMAT子程序。
• 损伤演化：采用基于能量或位移的软化规律，设置Damage Evolution防止网格敏感性。

典型算例实施流程

• 几何与网格：建立梁模型，沿木纹方向划分结构化网格。
• 材料定义：输入弹性常数，定义塑性/损伤参数。
• 边界与载荷：一端固支，跨中施加位移载荷。
• 求解与后处理：监控损伤因子，观察裂纹扩展路径。

关键注意事项

• 各向异性校准：木材拉压强度差异巨大，需特殊定义塑性段。
• 收敛性控制：损伤软化易导致不收敛，需减小增量步或使用粘性正则化。

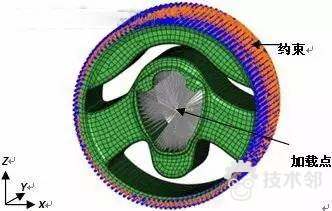

ABAQUS判断构件破坏

核心判断机制与设置步骤

• 损伤起始判据：定义材料何时开始受损。
• 损伤演化规律：定义起始后刚度如何退化。
• 单元失效处理：默认情况下失效单元仍保留但刚度为零。

ABAQUS破坏准则

核心准则分类与适用场景

• 延性金属：Ductile/Shear/Johnson-Cook。
• 复合材料：Hashin/Tsai-Wu/Puck。
• 脆性材料：Brittle Cracking/CDP。

ABAQUS破坏位置怎么看

核心查看步骤

• 进入后处理：打开.odb文件，切换至Visualization模块。
• 选择关键场变量：根据材料模型选择对应变量。
• 可视化定位：生成云图，红色/高值区域即为损伤起始或严重破坏区。

注意事项

• 求解器选择：涉及大变形、断裂及单元删除的破坏模拟，使用ABaqus/Explicit。
• 网格敏感性：损伤演化基于能量或位移时，结果受单元尺寸影响。

扩展参考维度

• 前置知识铺垫：了解材料力学基础、有限元分析方法。
• 关联问题延伸：探讨不同材料类型的破坏行为、模拟优化策略等。
