装配体中零部件无法编辑的应对策略深度解析

一、基础操作复述与实时反馈

1. 快速进入编辑模式

• 选中目标零件：在设计树或图形区点击要编辑的零部件，模型会高亮显示，以便区分。
• 点击"编辑零部件"：在工具栏中找到并点击“编辑零部件”按钮，或右键菜单选择此选项，属性栏会自动出现必填项，如零件名称和编辑模式选择。
• 确认编辑状态：零件名称变为蓝色，其他零件变透明，表示已进入编辑状态，进行特征编辑。
• 退出编辑：编辑完成后，点击“编辑零部件”按钮退出，或点击装配体根节点，模型将恢复到编辑前状态。

二、解除零件固定状态

1. 设计树中右键操作

• 在设计树中右键点击目标零件，如果显示“固定”选项，则点击“浮动”，零件将解除固定状态，自由移动和编辑。

三、导入文件（STEP/STP）特殊处理

1. 关闭3D Interconnect

• 在选项菜单中找到导入选项，取消勾选“启动3D Interconnect”，重新打开文件，模型会以原生格式加载。

2. 断开外部链接

• 在顶层装配体上右键点击，选择“断开链接”，另存为新文件，将文件转换为原生格式。

3. 解散特征

• 在设计树顶端装配体上右键点击，选择“解散特征”，等待处理完毕后即可进行编辑。

四、其他可行方案

1. 使用“替换零件”功能

• 当无法直接编辑零件时，使用“替换零件”功能，选择一个可编辑的零件替换原零件。

2. 利用“拆分零件”技巧

• 如果装配体中的零件过于复杂，考虑将其拆分为多个简单的零件，分别进行编辑。

五、预防机制

1. 定期备份

• 定期备份装配体文件，以防止数据丢失。

2. 使用标准文件格式

• 尽量使用标准文件格式（如SLDPRT）进行设计，减少因文件格式限制导致的编辑问题。

六、常见误区 / 翻车实录

1. 误区：零件被固定后无法编辑

• 右键菜单中的“浮动”选项解除零件的固定状态。

2. 翻车实录：未关闭3D Interconnect导致文件无法编辑

• 用户在导入STEP/STP文件时未关闭3D Interconnect，导致文件以非原生格式加载，无法进行编辑。

延伸对比

拉伸凸台与拉伸切除、放样的对比

拉伸凸台：适用于创建简单的凸起结构，如按钮、装饰等。

拉伸切除：适用于从零件中移除材料，如去除孔洞、槽等。

放样：适用于创建复杂的曲面结构，如壳体、模具等。

适用边界：

• 拉伸凸台：简单凸起结构，无需复杂曲面。
• 拉伸切除：去除材料，保持零件基本形状。
• 放样：复杂曲面结构，需要精确控制曲面形状。

切换技巧：

• 根据设计需求选择合适的操作。
• 对于复杂曲面，先使用放样创建基础形状，再进行拉伸切除或拉伸凸台操作。

参数组合场景

案例一：拔模+薄壁做塑料件外壳

• 使用拔模功能使塑料件外壳表面倾斜，增加美观性。
• 设置薄壁参数，确保外壳强度和稳定性。

案例二：给定深度+两侧对称做对称基体

• 设置给定深度参数，确保基体深度符合设计要求。
• 使用两侧对称功能，快速创建对称结构，提高效率。

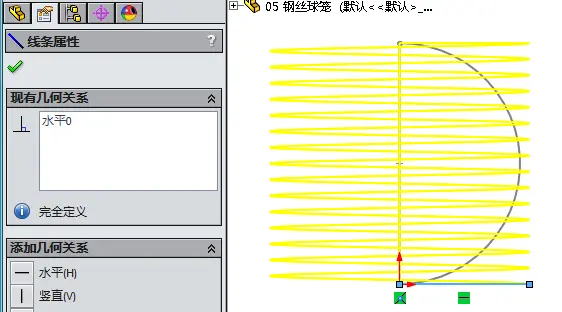

效率技巧穿插

• 使用快捷键（如Ctrl+C复制、Ctrl+V粘贴）减少鼠标操作。
• 利用鼠标手势（如双击选中、拖动选择）提高操作速度。
