SolidWorks“看截面”功能深度实战教程

引言

SolidWorks“看截面”功能是SolidWorks中一个基础却又非常实用的工具，它帮助用户可视化模型内部结构，也获取截面的几何数据。这里将深入探讨SolidWorks的“看截面”功能，结合实战经验，为你提供详细的操作指南和避坑技巧。

实战应用场景

在SolidWorks中，"看截面"功能用于以下场景：

• 可视化模型内部结构：在设计和制造过程中，为了更好地理解模型的内部结构，使用剖面视图直观地展示模型的内部细节。
• 获取截面几何数据：在需要计算草图或面的面积、惯性矩等数值时，截面属性工具快速提供所需数据。

基本操作步骤

查看模型内部结构（剖面视图）

进入功能：

• 点击顶部菜单栏的"视图"，选择"显示" > "剖面视图"，或直接点击视图工具栏中的剖面视图图标。

设置剖切面：

• 在左侧属性管理器中，选择剖切基准面（如前视、上视基准面）。
• 可调整等距距离和旋转角度来定位剖切位置。

查看效果：

• 模型将按设定平面被“切开”，隐藏部分结构，方便检查内部特征。
• 可勾选“剖面盖”以显示切口截面颜色。

查看截面几何数据（截面属性）

进入功能：

• 点击"工具" > "评估" > "截面属性"。

选择对象：

• 在图形区域选择一个或多个面或草图实体。

获取数据：

• 点击"重算"，对话框将显示面积、重心坐标、惯性矩等详细几何属性。

进阶技巧与隐藏功能

• 剖面视图的隐藏：在属性管理器中，设置剖面视图的可见性，方便在不同视图之间切换。
• 截面属性的快捷键：按下Ctrl + 1直接打开截面属性对话框。

深度报错排查

常见报错1：无法创建剖面视图

排查思路：

• 确认是否选择了正确的剖切基准面。
• 检查模型中是否存在不可剖切的实体。

解决办法：

• 选择合适的剖切基准面。
• 移除或修改不可剖切的实体。

常见报错2：截面属性计算错误

排查思路：

• 确认所选对象是否正确。
• 检查所选对象是否为平面或草图实体。

解决办法：

• 重新选择对象。
• 确保所选对象为平面或草图实体。

避坑指南

• 注意基准面的选择：选择合适的基准面是创建剖面视图的关键。
• 仔细检查所选对象：在获取截面属性之前，确保所选对象正确无误。

其他可行方案

• 使用“截面”命令：除了剖面视图和截面属性，SolidWorks还提供了“截面”命令，创建二维截面图。
• 使用“测量”功能：在需要时，使用“测量”功能来获取模型中特定部分的尺寸。

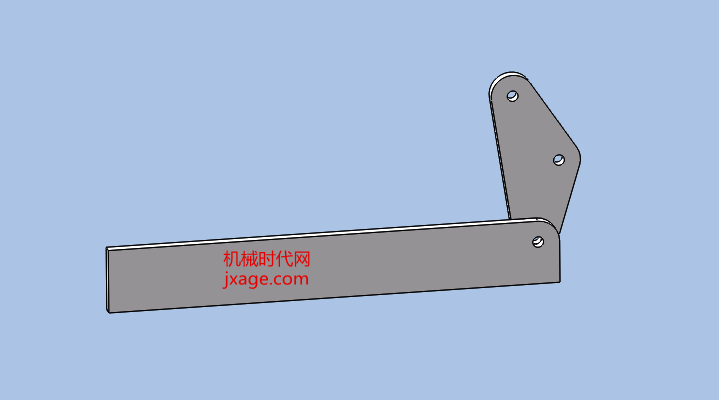

前置知识铺垫

在深入探讨“看截面”功能之前，您需要了解以下基本概念：

• 剖切面：用于创建剖面视图的平面。
• 基准面：SolidWorks中用于创建几何特征的参考平面。

关联问题延伸

除了上述功能，您会遇到以下相关问题：

• 如何在SolidWorks中创建复杂的剖面视图？
• 如何在SolidWorks中获取模型的体积？

工具/资源推荐

• SolidWorks官方教程：SolidWorks官方网站提供了丰富的教程和视频，帮助您更好地掌握软件功能。
• SolidWorks社区论坛：在SolidWorks社区论坛中，您找到许多专业人士的解答和经验分享。
