入门指南：SolidWorks轻松打开CAD图纸

引言

亲爱的朋友，你是否曾遇到过的困扰：拥有一份CAD图纸，却不知道如何在SolidWorks中打开它？今天我就要手把手教你如何轻松打开CAD图纸，让你在SolidWorks的世界里畅游无阻。

基础知识铺垫

在开始操作之前，我们先来了解几个基本概念：

• CAD图纸：CAD图纸是使用计算机辅助设计（CAD）软件制作的图形文件，常用于工程设计和制造业。
• DWG和DXF格式：DWG和DXF是CAD图纸的两种常用格式，SolidWorks支持这两种格式。
• 单位设置：在进行设计时，单位设置非常重要，它将决定图纸的缩放比例。

SolidWorks打开CAD图纸教程

1. 启动SolidWorks

打开SolidWorks软件，点击左上角的“文件”菜单。

2. 打开文件

在“文件”菜单中选择“打开”，或者直接按下快捷键Ctrl+O。

3. 选择文件格式

在弹出的“打开”窗口中，找到你的CAD图纸文件，点击“打开”。

4. 选择导入格式

在“文件类型”下拉菜单中，找到并选中“DWG”或“DXF”格式。

5. 导入向导

点击“打开”后，系统会自动弹出“DXF/DWG 输入”向导窗口。

6. 选择导入用途

向导里会询问导入用途，根据你的需求选择：

• 如果你想基于图纸建模，选择“输入到新零件”下的“2D 草图”。
• 如果你只想看图打印，选择“工程图”。

7. 单位设置

务必在设定中确认单位是“毫米”，否则图纸大小会缩放，导致后续画图尺寸对不上。

8. 图层处理

如果原图纸图层较多，在向导中勾选需要的图层，避免导入后线条太杂乱。

其他可行方案

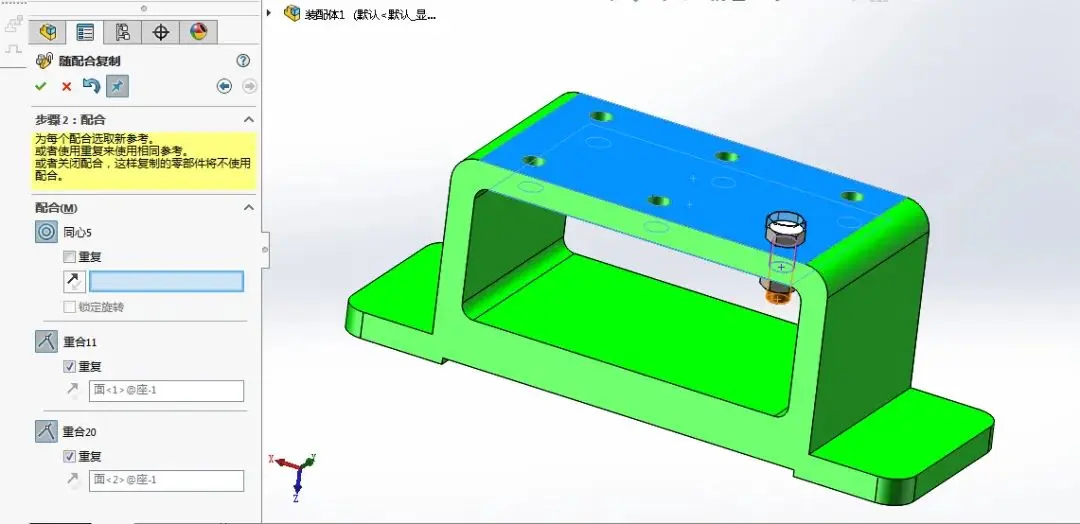

1. 直接插入

在零件编辑界面点击“插入”菜单，选择“DXF/DWG”命令，也能将图纸导入。

2. 复制粘贴

在CAD软件中选中图形进行复制，在SolidWorks草图界面粘贴，适合快速引用小图块。

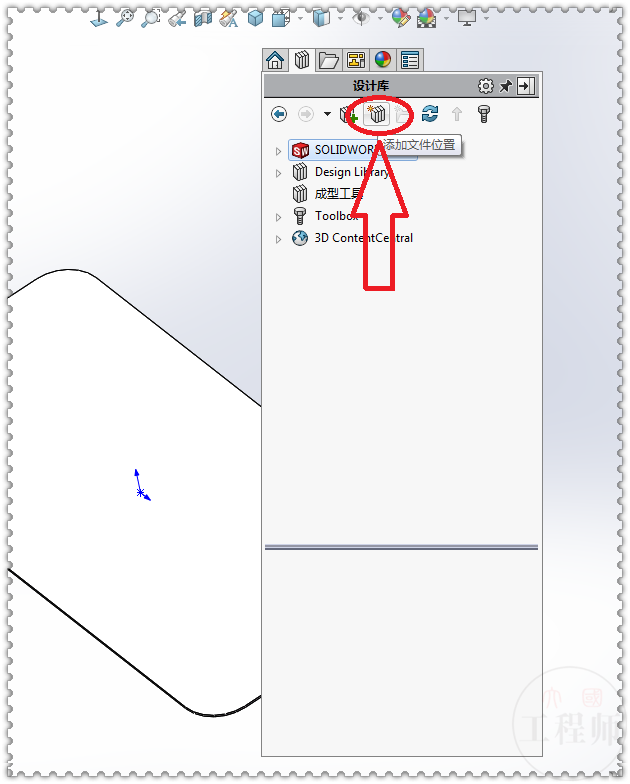

预防机制：如何避免踩坑

• 熟悉软件操作：在操作之前，先熟悉SolidWorks的基本操作和界面布局。
• 备份文件：在导入CAD图纸之前，备份原始文件，以防万一。
